Wurth wirnik do wiertarki H 36-MAS

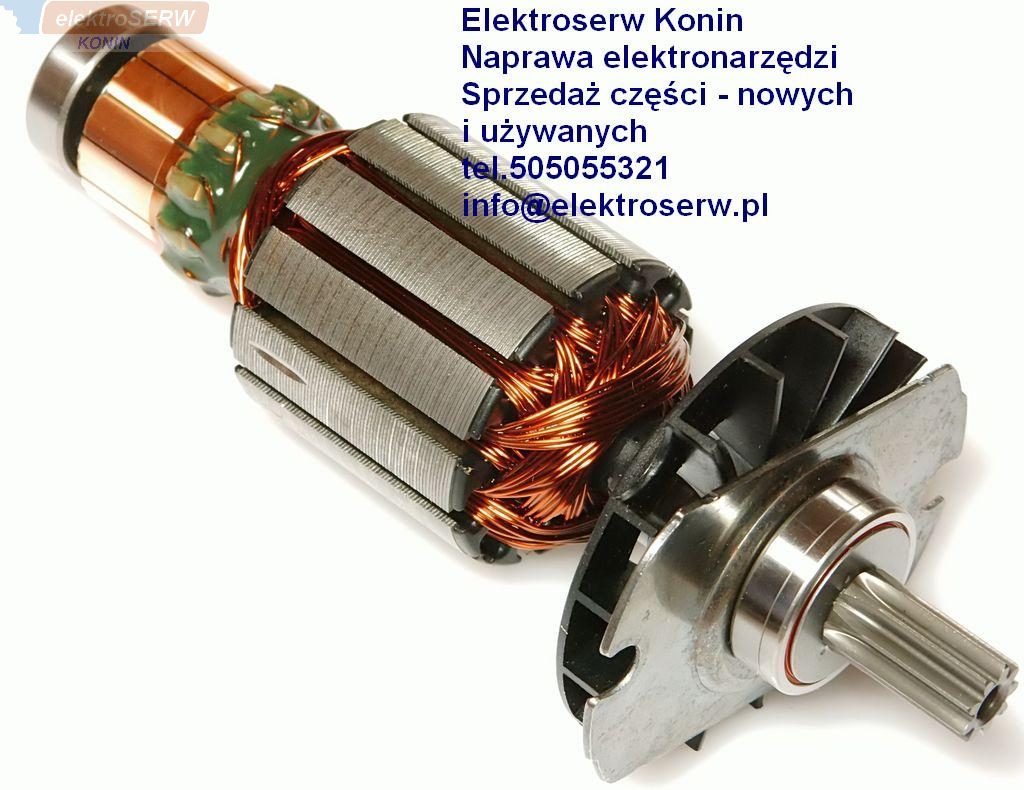

Wurth - wirnik z wentylatorem.

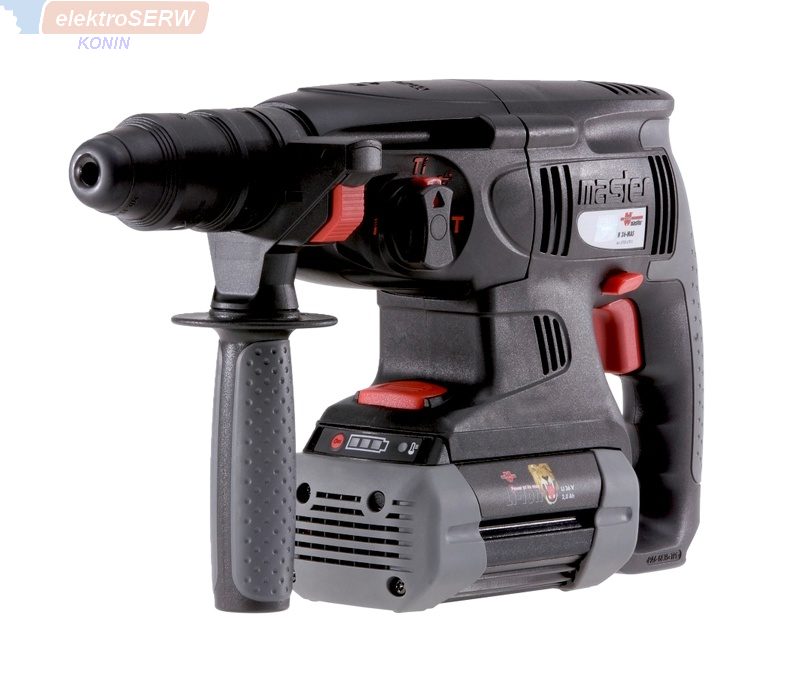

Zastosowanie: H 36-MAS
Nr katalogowy: 0706 678 020

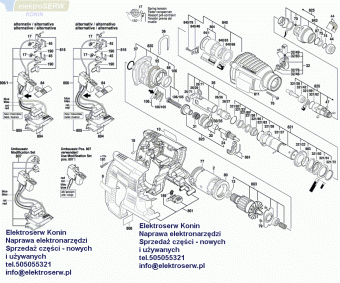

Pozycja na schemacie nr 803
Pozycja | Nr artykułu | Nazwa | Ilość |
1 | 706678001 | Obudowa silnika | 1 |
2 | 706678002 | Pole stojan | 1 |
9 | 706678003 | Tabliczka | 1 |
10 | 706678004 | Tabliczka | 1 |
13 | 708320013 | Łożysko kulkowe zwykłe | 1 |
17 | 706678005 | Sprężyna | 2 |
18 | 708396231 | Amortyzator gumowy | 1 |
24 | 708226008 | Wał zębaty | 1 |
26 | 708226009 | Tłok | 1 |
0026/27 | 708226010 | Bijak | 1 |
0026/29 | 708226021 | Uszczelka wała | 1 |
0026/56 | 708222032 | Pierścień samouszczelniając | 1 |
0026/71 | 708540036 | Podkładka dystansowa | 2 |
30 | 708226011 | Łożysko napędu | 1 |
0030/35 | 708226012 | Łożysko ślizgowe | 1 |
31 | 708226013 | Wieniec igiełkowy | 1 |
32 | 708226014 | Uchwyt blokujący | 1 |
0032/46 | 708540041 | Kołek zabierakowy | 1 |
0032/49 | 708540043 | Przycisk przełącznika | 1 |
0032/76 | 708224076 | Pierścień samouszczelniając | 1 |
0032/83 | 708224083 | Sprężyna dociskowa | 1 |
36 | 708224048 | Wspornik | 1 |
45 | 706678006 | Część izolacyjna | 2 |
55 | 706678007 | Pierścień uszczelniający | 1 |
57 | 708220040 | Pierścień samouszczelniając | 1 |
66 | 708226020 | Łożysko ślizgowe | 1 |
76 | 708222040 | Śruba | 4 |
77 | 706678008 | Pierścień nastawczy | 1 |
79 | 708222041 | Śruba | 2 |
80 | 706678009 | Pierścień nastawczy | 1 |
84 | 706678010 | Suwak przełączający | 1 |
88 | 706678027 | Przycisk blokujący | 1 |
96 | 706678011 | Pierścień osadczy sprężynu | 1 |
106 | 708226024 | Łożysko ślizgowe | 1 |
0106/105 | 708226025 | Sprężyna dociskowa | 1 |
189 | 706678012 | Sprężyna dociskowa | 1 |
190 | 706678013 | Wkręty do blach | 4 |
191 | 706678014 | Śruba z łbem walcowym wypuk� | 10 |
0321/22 | 708226027 | Trzpień udarowy | 1 |
0321/28 | 708227004 | Trzpień udarowy | 1 |
0321/33 | 708227005 | Mocowanie | 1 |
0321/34 | 708222016 | Podkładka | 1 |
0321/37 | 708320864 | Kołek | 3 |
0321/38 | 708226029 | Tarcza ustalacza | 1 |
0321/42 | 708227006 | Pierścień | 1 |
0321/46 | 708227007 | Tuleja prowadząca | 1 |
0321/50 | 708226032 | Sprężyna dociskowa | 1 |
0321/58 | 708226033 | Pierścień samouszczelniając | 1 |
0321/59 | 708227008 | Uszczelka wała | 1 |
0321/60 | 708226035 | Pierścień samouszczelniając | 1 |
0321/72 | 708222036 | Pierścień osadczy sprężynu | 1 |
0321/82 | 708227009 | Pierścień osadczy sprężynu | 1 |
0321/83 | 708226038 | Pierścień osadczy sprężynu | 2 |
325 | 708227010 | Uchwyt narzędziowy | 1 |
0325/203 | 708227011 | Kołpak ochronny | 1 |
340 | 706678015 | Obudowa przekładni | 1 |
0340/48 | 706678016 | Podkładka łożyskowa | 1 |
0340/63 | 708114044 | Tuleja igiełkowa | 1 |
0340/64 | 706678017 | Gniazdo | 1 |
0340/68 | 706678018 | Uszczelka wała | 1 |
0340/78 | 708643020 | Śruba z łbem walcowym wypukł. | 1 |
0356/217 | 706678019 | Śruba | 1 |
0390/89 | 708227013 | Tuleja | 1 |
0390/90 | 708227014 | Tuleja | 1 |
0390/91 | 708227015 | Pierścień oporowy | 1 |
0390/95 | 708227016 | Sprężyna dociskowa | 1 |
0390/97 | 708227017 | Pierścień osadczy sprężyny | 1 |
803 | 706678020 | Wirnik | 1 |
804 | 706678021 | Układ elektroniczny | 1 |
805 | 706678022 | Kontakt | 1 |
806 | 706678023 | Włącznik/wyłącznik | 1 |
808 | 708221013 | Tabliczka znamionowa | 1 |
816 | 706678024 | Zestaw szczotek węglowych | 1 |
820 | 706678025 | Tarcza pośrednicząca | 1 |
821 | 708227018 | Rura | 1 |
823 | 706678026 | Wał zębaty | 1 |
828 | 708227019 | Trzpień udarowy | 1 |
861 | 708226051 | Element sterujący | 1 |
890 | 708227020 | Tuleja | 1 |
