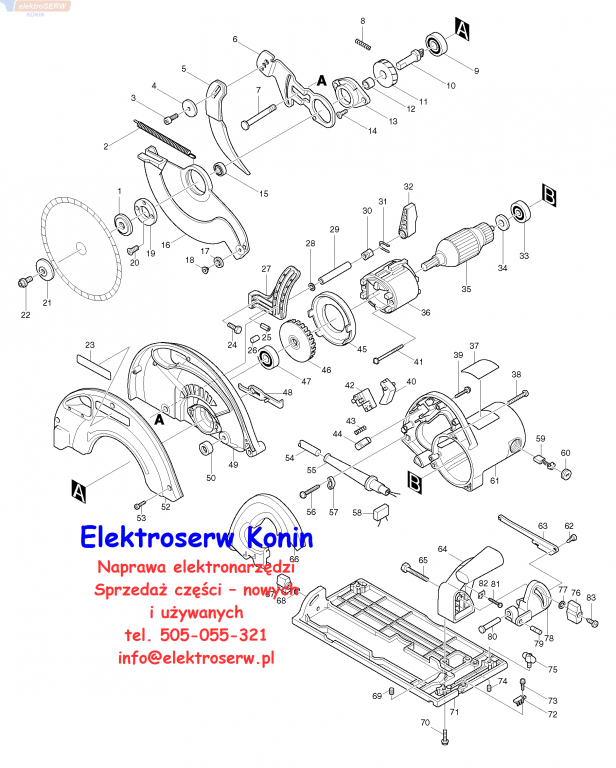

Makita 5903R - schemat części zamiennych
Makita 5903R - spis części zamiennych.
Przy pytaniu o dostępność części proszę podać
numer katalogowy lub pozycję na schemacie.
|
Pozycja na schemacie |
Numer katalogowy | Nazwa części |
| 1 | 224302-2 | FLANSZA WEWNĘTRZNA.5903R |
| 2 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 3 | 922422-3 | ŚRUBA |
| 4 | 267123-9 | PODKŁADKA 8 5903R |
| 5 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 6 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 7 | 266019-1 | ŚRUBA 8X98 5903R |
| 8 | 233084-5 | SPRĘŻYNA |
| 9 | 211131-2 | ŁOŻYSKO KULKOWE 6001DDW 4105KB. |
| 10 | 322662-7 | (MME) WRZECIONO |
| 11 | 226422-8 | KOŁO ZĘBATE 39 5903R |
| 12 | 257184-7 | PIERŚCIEŃ 20-16 5903R |
| 13 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 14 | 265031-8 | ŚRUBA M6 5903R |
| 15 | 211228-7 | ŁOŻYSKO (zam.211238-4) |
| 16 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 17 | 415438-0 | KRĄŻEK 5903R |
| 18 | 415437-2 | BOLEC |
| 19 | 285677-4 | USTALACZ ŁOŻYSKA 5903R |
| 20 | 912222-9 | ŚRUBA |
| 21 | 224301-4 | NAKRĘTKA |
| 22 | 265408-7 | ŚRUBA IMBUSOWA 8X20 |
| 23 | 819034-0 | ETIKETTE 5903R |
| 24 | 921342-8 | WKRĘT |
| 25 | 951210-1 | SWORZEŃ |
| 26 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 27 | 316557-4 | USTALACZ GŁĘBOKOŚCI 5903R |
| 28 | 941201-0 | PODKŁADKA |
| 29 | 331432-3 | TULEJA 9 5903R |
| 30 | 252134-7 | NAKRĘTKA |
| 31 | 231955-0 | SPRĘŻYNA 12 5903R/5103R |
| 32 | 272230-5 | ZACISK 54 5903R/5103R |
| 33 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 34 | 681633-6 | PIERŚCIEŃ |
| 35 | 516578-8 | (MME) WIRNIK 5903R/ KC100 (INC. 33,34,46,47) |
| 36 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 37 | 858222-4 | NAME PLATE 5903R |
| 38 | 266037-9 | (MME) ŚRUBA 5x45 |
| 39 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 40 | 415439-8 | DŹWIGNIA PRZEŁĄCZNIKA |
| 41 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 42 | 651923-1 | WŁĄCZNIK |
| 43 | 231230-4 | SPRĘŻYNA |
| 44 | 415440-3 | PRZYCISK WYŁĄCZNIKA 5903R/5103R |
| 45 | 415436-4 | PRZESŁONA |
| 46 | 241868-7 | WENTYLATOR 5903R KC100 |
| 47 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 48 | 344108-3 | BLOKADA WAŁU KORB. 5903R |
| 49 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 50 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 51 | 265032-6 | ŚRUBA M8 5903R |
| 52 | 316562-1 | POKRYWA OBUDOWY OSTRZA 5903R |
| 53 | 266036-1 | ŚRUBA 5x20 |
| 54 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 55 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 56 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 57 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 58 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 59 | 191953-5 | SZCZOTKI 2szt. |
| 60 | 643700-5 | KAPTUREK SZCZOTKI 7X18. |
| 61 | 159960-4 | KOMPLET OBUDOWY SILNIKA |
| 62 | 265028-7 | ŚRUBA 4X11 265028-7 |
| 63 | 344107-5 | SCHEIBENSCHUTZBšGEL 5903R |
| 64 | 415432-2 | UCHWYT PROWADZĄCY 5903R |
| 65 | 921477-5 | ŚRUBA |
| 66 | 415431-4 | UCHWYT 5903R KC100 |
| 67 | 252624-0 | NAKRĘTKA SKRZYDEŁKOWA |
| 68 | 941151-9 | PODKŁADKA |
| 69 | 265993-0 | ŚRUBA 4X5 5903R |
| 70 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 71 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 72 | 415433-0 | PROWADNICA 5903R |
| 73 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 74 | 266039-5 | ŚRUBA 6X6 5903R |
| 75 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 76 | 252626-6 | ŚRUBA MOTYLKOWA 252626-6 SR2600 |
| 77 | 941201-0 | PODKŁADKA |
| 78 | 316558-2 | PŁYTA OPOROWA 5903R |
| 79 | 256231-1 | KOŁEK 6 5903R |
| 80 | 256692-5 | KOŁEK 8 |
| 81 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 82 | 816128-2 | PUNKTAK 5903R/LS1013 |
| 83 | 266026-4 | ŚRUBA 4x12 |
| 84 | 213459-4 | ORING SR23/HK18/HR22/32/38/5000. |
| 85 | 213560-5 | PIERŚCIEŃ |
| A01 | 165084-6 | PROWADNICA RÓWNOLEGŁA do 5903R/5103R |
| A02 | 783204-6 | KLUCZ IMBUSOWY 6 |
| A03 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| E01 | 415426-7 | ADAPTER |
| E11 | 631235-8 | OGRANICZNIK PRĄDU ROZR. 5903R |
| E12 | 654510-5 | INSULATED CONNECTOR 5.5-SD |
