Hitachi DS14DVF3 14,4V wkrętarka akumulatorowa - obudowa korpus 324-482
Do Hitachi wkrętarki akumulatorowej DS14DVF3 - obudowa

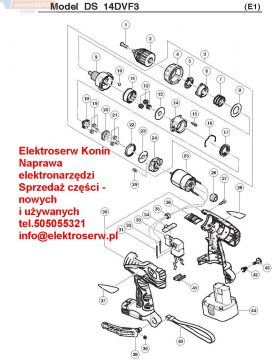

Pozycja na schemacie nr 30.
Nr katalogowy : 324-482
ITEM NO. | CODE NO. | DESCRIPTION | NO. USED |
1 | 324-503 | SPECIAL SCREW (LEFT HAND) (B) M6X23 | 1 |
2 | 322-167 | DRILL CHUCK 10VLRF-N (W/O CHUCK WRENCH) | 1 |
3 | 324-490 | GEAR BOX ASS'Y | 1 |
4 | 324-114 | CLUTCH DIAL | 1 |
5 | 324-108 | CLICK SPRING | 1 |
6 | 324-109 | NUT | 1 |
7 | 324-110 | SPRING | 1 |
8 | 324-347 | WASHER (D) | 1 |
9 | 324-491 | FRONT CASE | 1 |
10 | 306-936 | STEEL BALL D5 | 6 |
11 | 324-111 | RING GEAR | 1 |
12 | 324-348 | PLANET GEAR (C) SET (3 PCS.) | 3 |
13 | 324-349 | WASHER (A) | 1 |
14 | 324-501 | REAR CASE | 1 |
15 | 324-357 | SCREW SET D3X12 (4 PCS.) | 4 |
16 | 324-115 | SHIFT ARM | 1 |
17 | 324-351 | SLIDE RING GEAR | 1 |
18 | 324-112 | PINION (C) | 1 |
19 | 324-352 | PLANET GEAR (B) SET (3 PCS.) | 3 |
20 | 324-492 | PINION (B) | 1 |
21 | 324-494 | PLANET GEAR (A) SET (3 PCS.) | 3 |
22 | 324-493 | FIRST RING GEAR | 1 |
23 | 324-355 | WASHER (B) | 1 |
24 | 324-495 | MOTOR SPACER | 1 |
25 | 324-483 | MOTOR | 1 |
26 | 324-485 | SPACER | 1 |
27 | 313-687 | TAPPING SCREW (W/FLANGE) D3X16 (BLACK) | 8 |
28 | NAME PLATE | 1 | |
29 | 317-333 | MACHINE SCREW (W/SP. WASHER) M4X6 | 2 |
30 | 324-482 | HOUSING (A).(B) SET | 1 |
31 | 324-484 | INTERNAL WIRE (BLACK) 90L | 1 |
32 | 324-499 | INTERNAL WIRE (RED) 140L | 1 |
33 | 324-498 | DC-SPEED CONTROL SWITCH | 1 |
34 | 324-117 | PUSHING BUTTON | 1 |
35 | 323-229 | FERRITE CORE | 1 |
36 | 324-116 | SHIFT KNOB | 1 |
37 | HITACHI LABEL | 1 | |
38 | 320-287 | HOOK ASS'Y | 1 |
39 | 320-288 | V-LOCK NUT M5 | 1 |
40 | 306-952 | STRAP (BLACK) | 1 |
41 | 315-141 | TERMINAL SUPPORT (A) | 1 |
42 | 319-926 | HOOK SPRING | 1 |
43 | 320-881 | SPECIAL SCREW (A) M5 | 1 |
44 | 322-633 | BATTERY EB 1414S (W/ENGLISH N.P.) | 2 |
44 | 324-367 | BATTERY EB 1414S (W/ENGLISH N.P.) | 2 |
