Hilti części zamienne do młota udarowego 345043 TE 706
Schemat i dobór części
To karta dokumentacji urządzenia. Wybierz potrzebne pozycje w spisie i zapytaj o części, ich cenę oraz dostępność.
Wybierz części do zapytania
Dokumentacja części — HILTI TE 706
- Typ narzędzia
- Młot udarowy / wyburzeniowy
- Model
- TE 706
- Generacja
- Niepodana w materiale
- Napięcie w materiale
- 120V
- Wariant / rynek
- USA
Porównaj pełne oznaczenie i napięcie z tabliczką swojego urządzenia. Oznaczenie rynku dotyczy tej dokumentacji; wspólne części wymagają potwierdzenia zgodności.
Oznaczenia odczytane ze spisu
- Supply cord USA/CDN
- Rating plate TE 706 TPS 120V USA
Karty części do tego modelu
Spis służy do wyboru numerów części. Zaznacz potrzebne pozycje i ilości, aby przygotować zapytanie.
Sprawdź istniejące karty powiązanych części (2)
- Pozycja 68, nr 345218: Hilti korpus do młota 345218 TE 706
- Pozycja 75, nr 330488: Hilti pierścień uszczelniający 330488 325041

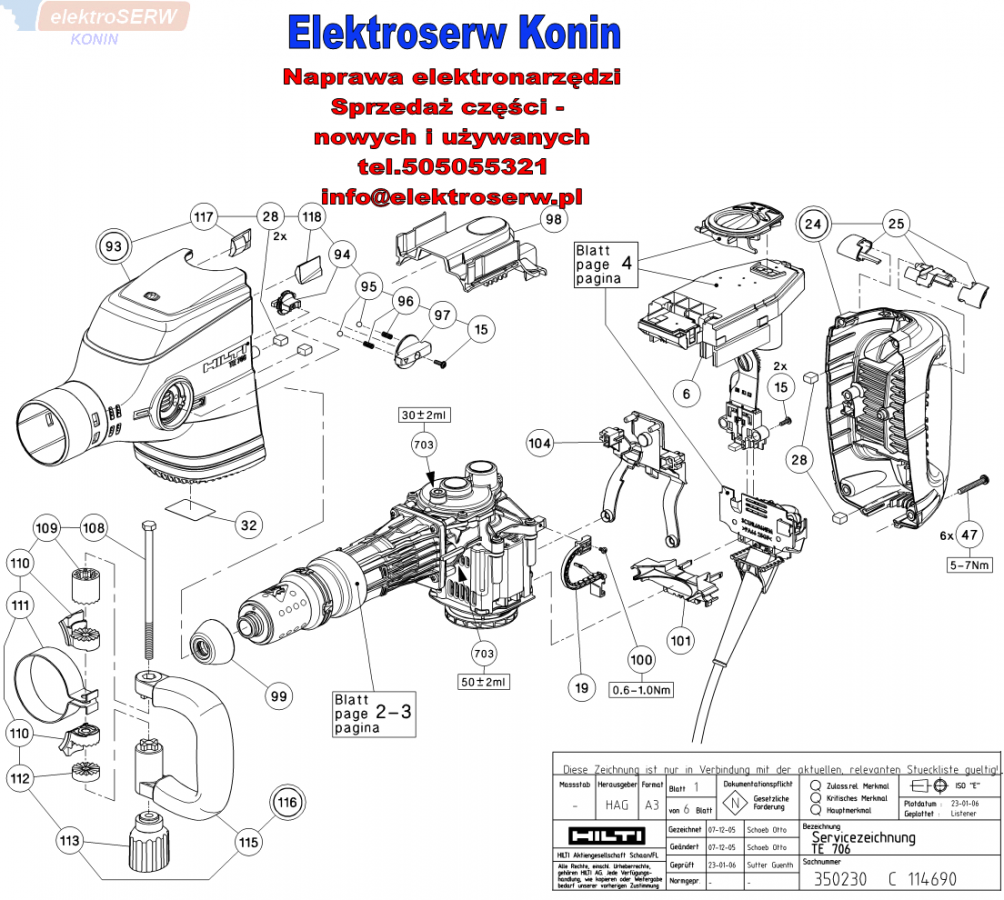

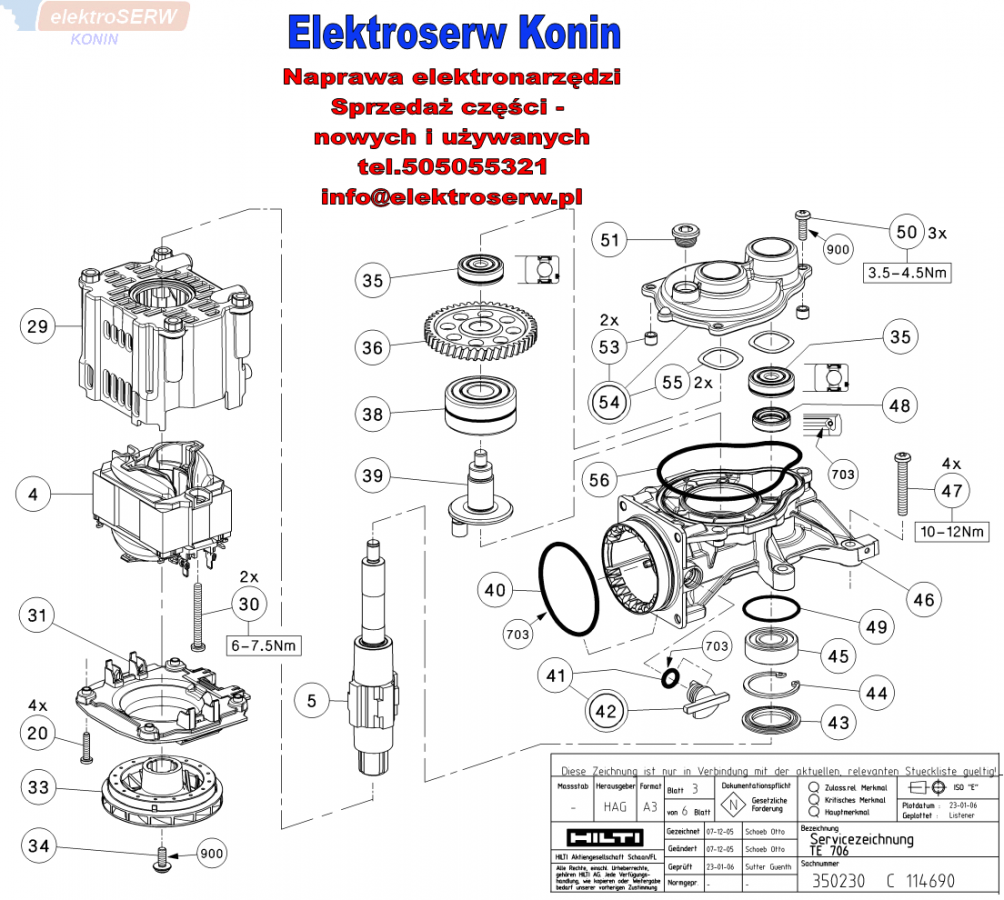

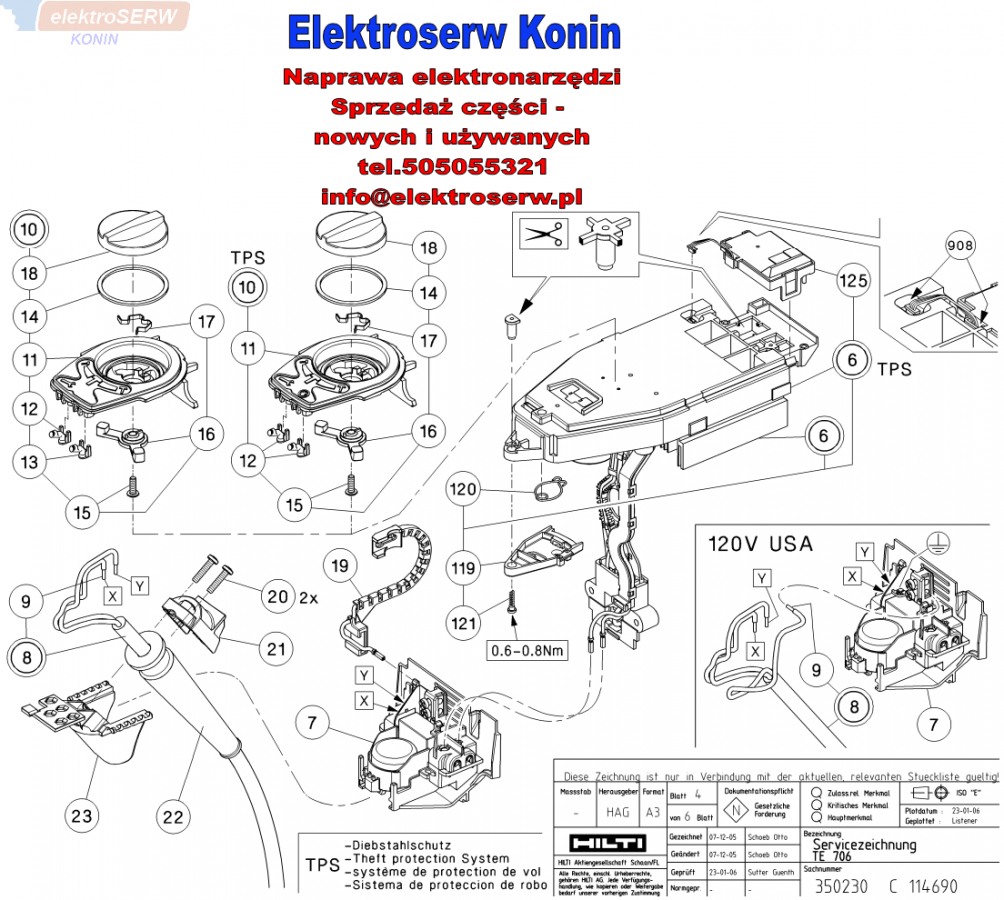

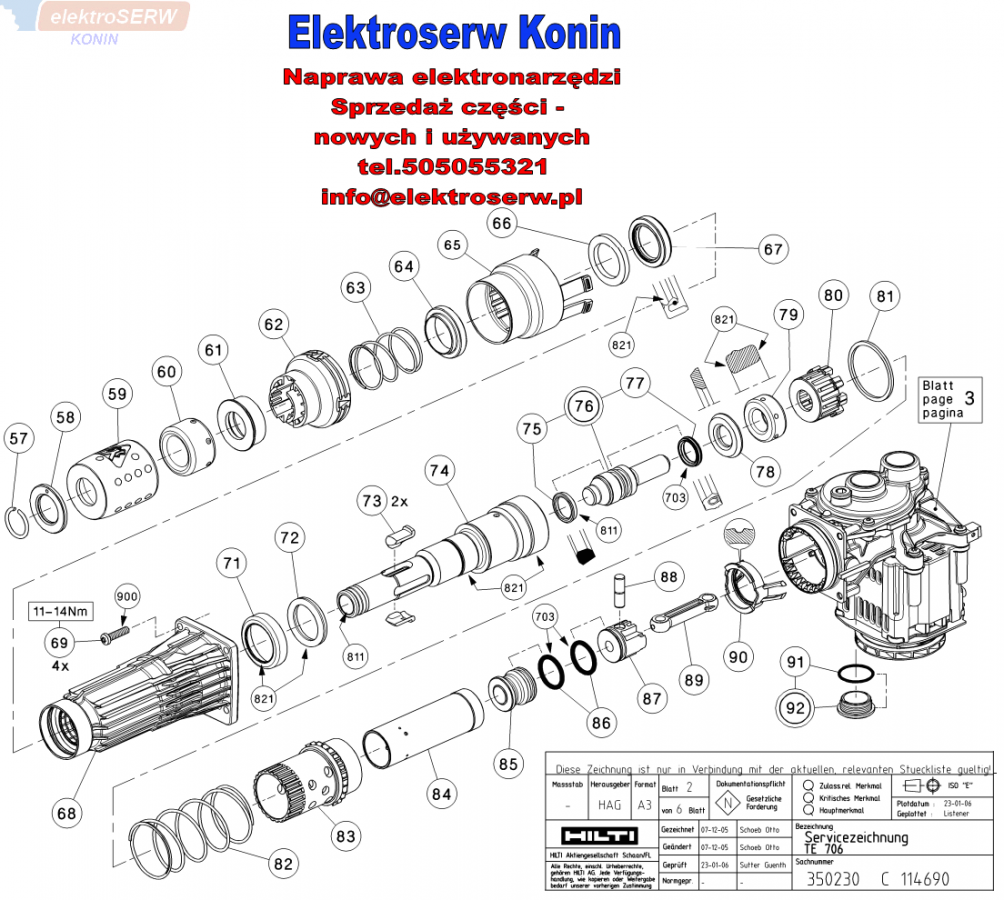

Spis części zamiennych do młota 345043 TE 706
Przy zapytaniu o dostępność i cenę prosimy podać pozycję
na schemacie lub nr katalogowy części.
| Pozycja na schemacie | Nr katalogowy | Nazwa Części |
| 4 | 345070 | Stator assy |
| 5 | 345071 | Rotor assy |
| 6 | 345082 | Electronics 230V |
| 7 | 345396 | Electronics Netzfilter 100-120Vm.Schutzl. |
| 8 | 345375 | Supply cord USA/CDN |
| 9 | 44269 | Conductor end B1,8 |
| 10 | 345416 | Switch cover TPS assy |
| 11 | 345495 | Switch cover bedruckt TPS |
| 12 | 345390 | Indicator lamp |
| 14 | 345500 | Seal FILZ |
| 15 | 345448 | Torx-soc re scr 4x12 T20 black |
| 16 | 345397 | Selector switch lwr.assy |
| 17 | 345422 | Spring |
| 18 | 345418 | Selector switch upper |
| 19 | 345306 | Cable hanger Schutzleiter assy |
| 20 | 207960 | Torx-soc re scr 4X18 T15 black |
| 21 | 234255 | Lid 2 |
| 22 | 330179 | Protective sleeve DM10 |
| 23 | 234254 | Lid 1 |
| 24 | 345447 | Grip assy |
| 25 | 345073 | Switch assy.set |
| 28 | 345405 | Stop |
| 29 | 345124 | Motor housing |
| 30 | 237764 | Torx-soc re scr 5X45 T25 black |
| 31 | 345141 | Multi-connector assy |
| 32 | 345946 | Rating plate TE 706 TPS 120V USA |
| 33 | 345126 | Cooling fan assy |
| 34 | 345164 | Torx-soc ov screw M5x12 |
| 35 | 345127 | Ball bearing 8X30X9 |
| 36 | 345168 | Toothed gear Z=46 |
| 38 | 345163 | Ball bearing 17x47x22,2 |
| 39 | 345135 | Eccentric |
| 40 | 233560 | O-ring 58X2,5 |
| 41 | 345445 | O-ring 9x2,5 |
| 42 | 345072 | Eccentric assy |
| 43 | 345146 | Support strip |
| 44 | 51090 | Circlip 35X1,5 |
| 45 | 234199 | Ball bearing 15X35X11 |
| 46 | 345129 | Gear housing finpt |
| 47 | 330445 | Plastite screw 45 6X40 T30 black |
| 48 | 345158 | Rotary shaft seal 14,8x25x7 |
| 49 | 70446 | O-ring 34,65X1,78 |
| 50 | 206264 | Torx-soc ov screw M5X16 T25 black |
| 51 | 71886 | Screw plug Service assy |
| 53 | 345156 | Centering bushing |
| 54 | 345166 | Bearing cover assy |
| 55 | 345157 | Spring washer |
| 56 | 345170 | Seal |
| 57 | 330170 | Retaining ring |
| 58 | 330051 | Washer |
| 59 | 330050 | Cover cap |
| 60 | 330114 | Absorber |
| 61 | 330048 | Ring |
| 62 | 330047 | Cap |
| 63 | 330080 | Compression spring 2X40X49,3 |
| 64 | 345225 | Spring guide |
| 65 | 345237 | Adapter piece |
| 66 | 345224 | Sealing ring |
| 67 | 330119 | Rotary shaft seal 34X47X9 |
| 68 | 345218 | Flange finpt |
| 69 | 233637 | Torx-soc ov screw M6X25 T30 black |
| 71 | 345233 | Cage |
| 72 | 345232 | Absorber |
| 73 | 330046 | Pawl |
| 74 | 345210 | Chuck finpt |
| 75 | 330488 | Sealing ring 28X21,2X4,5 |
| 76 | 345074 | Ram assy |
| 77 | 330116 | Sealing ring 20,55X28X4,8 |
| 78 | 345211 | Washer |
| 79 | 345209 | Absorber |
| 80 | 345223 | Stop |
| 81 | 345235 | Washer |
| 82 | 330081 | Compression spring 2,5x51,5x101 |
| 83 | 345205 | Coupling |
| 84 | 345214 | Guide tube |
| 85 | 345201 | Striker piston |
| 86 | 17955 | O-ring 24,99X3,53 |
| 87 | 345151 | Drive piston |
| 88 | 26010 | Piston pin |
| 89 | 330395 | Conrod |
| 90 | 345228 | Stop |
| 91 | 74157 | O-ring 24X2 |
| 92 | 234236 | Screw plug assy |
| 93 | 345424 | Casing Std. assy |
| 94 | 345442 | Lock button |
| 95 | 2181 | Ball 6 IV |
| 96 | 330377 | Compression spring 0,7X5,2X11,6 |
| 97 | 345441 | Setting lever |
| 98 | 345136 | Cover |
| 99 | 330166 | Cap |
| 100 | 201495 | Torx-soc tapt scr M3,5X5,5 T15 |
| 101 | 345148 | Partition wall |
| 104 | 345407 | Support TE 706 Standard |
| 108 | 233548 | Hexagon bolt M8X160 black |
| 109 | 233627 | Snap-lock ring 2 |
| 110 | 345497 | Holder |
| 111 | 345498 | Clamping band |
| 112 | 233547 | Snap-lock ring 1 |
| 113 | 233549 | Knob assy |
| 115 | 234296 | Chiselling handle |
| 116 | 345499 | Chiselling handle assy |
| 117 | 345409 | Clamping piece right |
| 118 | 345410 | Clamping piece left |
| 119 | 345084 | Setting lever Elektronik TE 706 |
| 120 | 345085 | Spring Elektronik TE 706 |
| 121 | 345086 | Screw Elektronik TE 706 |
| 125 | 345079 | Electronics TPS-M 2 packed |
| 200 | 202804 | Sticker D 50 |
| 200 | 202805 | Sticker D 30 |
| 200 | 202806 | Sticker D 15 |
| 703 | 30215 | Oil Turmopol 20HD 1L |
| 811 | 203086 | Grease 50 ML |
| 821 | 234280 | Grease 1KG THERMOPL. 2TML |
| 900 | 59299 | Adhesive LOCTITE 222 250CCM |
| 908 | 271295 | Sealant electronics |
