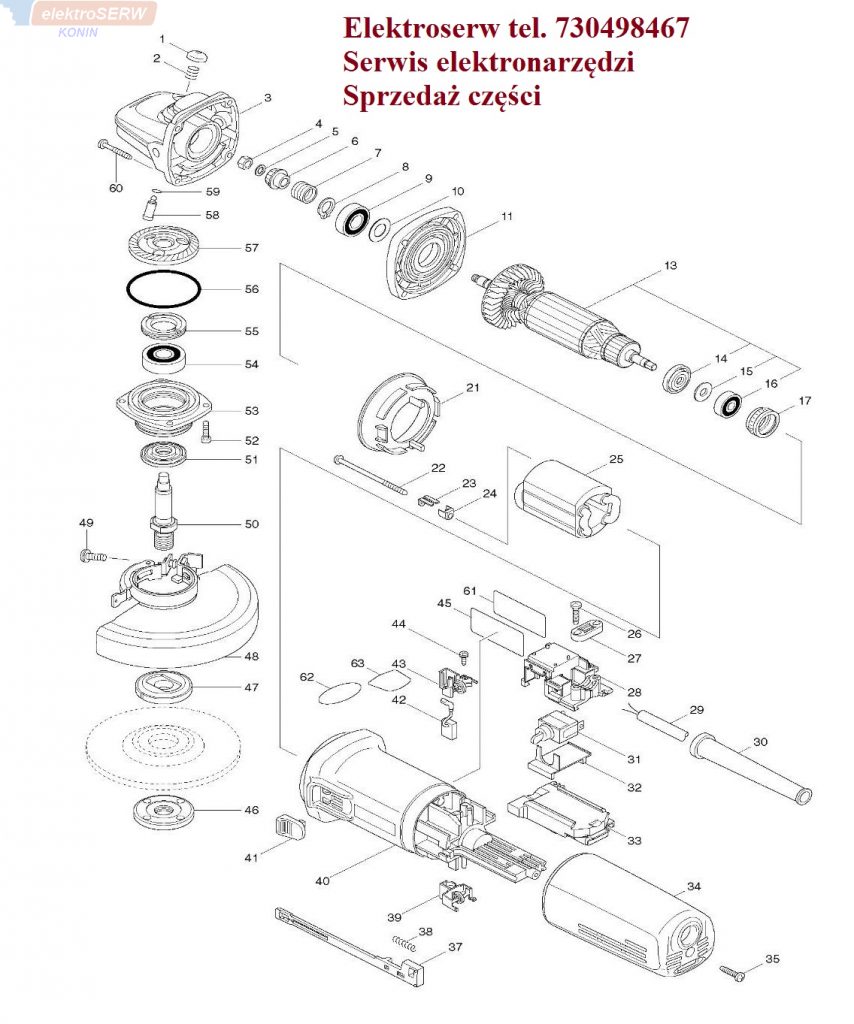

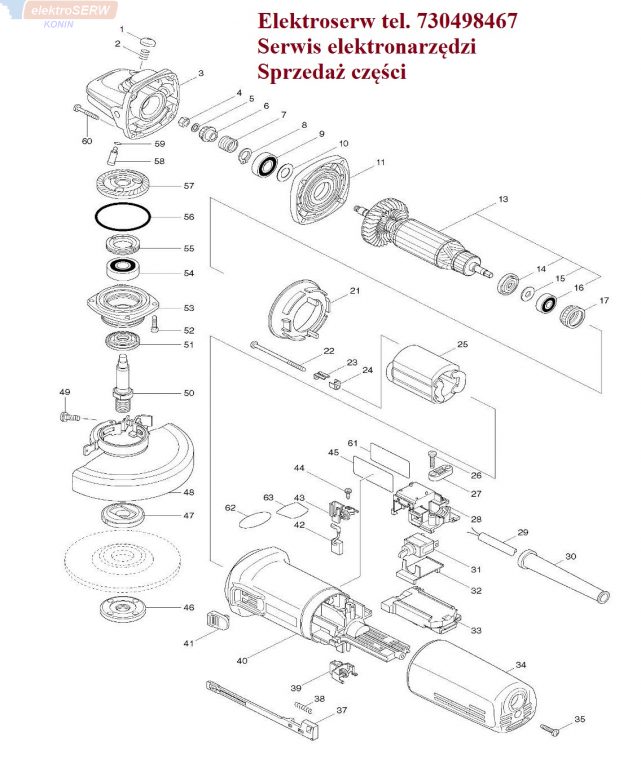

Makita 9565HR lista części

Pos. Artikel-Nr. PG Bezeichnung Stk.

1 418067-8 3 Kunststoffkappe 1

2 233072-2 1 Druckfeder 8 1

3 153488-4 26 Getriebegehäuse 1

4 931303-0 1 Mutter M6 1

5 253077-6 1 Scheibe 6 1

6 226794-1 22 Kegelrad 11 1

7 233901-9 14 Druckfeder 12 1

8 961052-5 1 Sicherungsring S-12 1

9 211142-7 22 Rillenkugellager 6001LLB 1

10 253084-9 2 Scheibe 12 1

11 317359-1 22 Motorabdeckung 1

13 515234-7 49 Anker inkl. 14-16 1

14 681656-4 2 Isolierscheibe 1

15 253823-7 2 Scheibe 7 1

16 210027-4 12 Rillenkugellager 627DDW 1

17 421738-8 18 Gummihülse 22 1

21 413076-2 7 Feldabdeckung 1

22 266258-3 1 Blechschraube 4x70 2

23 344871-8 15 Halteblech 2

24 417237-6 3 Isolierabdeckung 2

25 626564-2 41 Feld 1

26 265995-6 1 Schraube 4x18 2

27 687124-5 1 Kabelklemmplatte 1

28 638635-3 20 Anschlussplatte 1

29 665394-6 19 Anschlussleitung 1

30 682559-5 5 Knickschutz 8-110 1

31 651418-4 20 Schalter ST115A-40 1

32 687113-0 3 Schalterplatte 1

33 620335-9 Elektronik 1

34 417185-9 21 Schaltergehäuse 1

35 265995-6 1 Schraube 4x18 1

37 417186-7 7 Schalterschieber 1

38 233071-4 1 Druckfeder 4 1

39 643760-7 12 Kohlebürstenhalter 1

40 453276-2 24 Motorgehäuse 1

41 417813-6 4 Schaltknopf 1

42 194074-2 13 Kohlebürsten CB-325 1

43 643760-7 12 Kohlebürstenhalter 1

44 266256-7 1 Blechschraube PT 3x10 4

45 850M51-9 2 Typenschild 9565HR 1

46 224554-5 13 Flanschmutter 1

47 224415-9 16 Spannflansch 1

48 123145-8 13 Schutzhaube 125mm T ink. 49 1

48,1 213009-5 1 O-Ring 4 1

49 265180-1 1 Kombi-Schraube M5x16 1

50 324035-0 21 Spindel 1

51 415300-9 4 Dichtung 1

Pos. Artikel-Nr. PG Bezeichnung Stk.

52 265490-6 1 Innen-6 Kant-Schraube M4x16 4

53 318334-0 24 Lagerschild 1

54 211129-9 19 Rillenkugellager 6201DDW 1

55 285841-7 8 Hohlschraube 19x33 1

56 213673-2 2 O-Ring 52 1

57 227427-1 30 Tellerrad 38 1

58 256459-1 5 Spindelarretierstift 1

59 213048-5 1 O-Ring 46 1

60 266257-5 1 Blechschraube 4x28 4

61 805W65-3 Schutzfolie 1

63 813900-3 1 Hinweisschild SJS 1

Z 162258-0 Seitengriff Antivibration 1

Z 782423-1 Stirnlochschlüssel 35mm 1
