* Lista części do HR4511C - ROTARY HAMMER 45MM / młotowiertarka

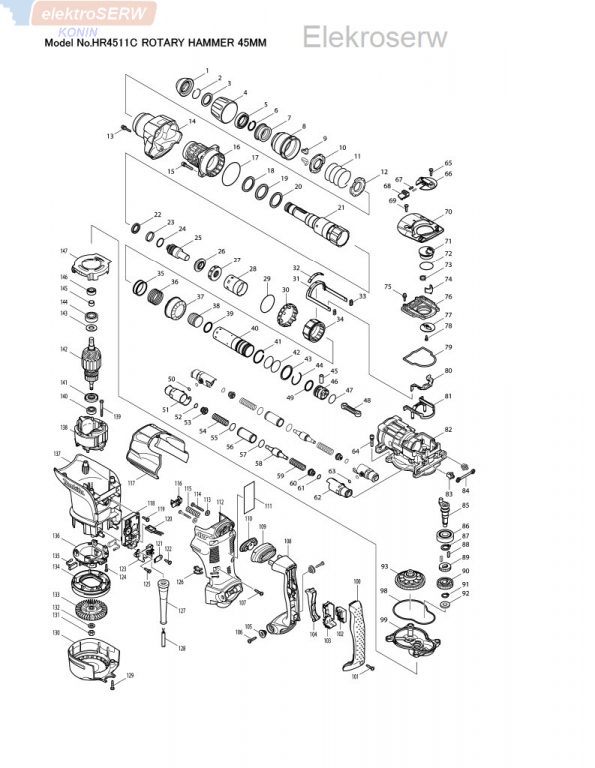

pozycja na schemacie, nr katalogowy, opis produktu, ilość

001-1; 286285-4  TOOL HOLDER CAP;  1

002; 233948-3  Sprężyna pierścieniowa 25;  1

003; 257280-1  Pierścień 28;  1

004; 450064-8  Osłona uchwytu wiertła;  1

005; 419002-9  SPACER;  1

006; 233948-3  Sprężyna pierścieniowa 25;  1

007; 324752-2  Pierścień uchwytu wiertarskiego;  1

008; 450030-5  Osłona zwalniająca;  1

009; 310178-4  TOOL RETAINER;  2

010; 345804-6  SPRING GUIDE;  1

011; 233496-2  Sprężyna dociskowa 50;  1

012; 345804-6  SPRING GUIDE;  1

013; 922148-7  Śruba imbusowa M4X25 WR;  1

014; 158300-3  Pokrywa bębna kpl.;  1

015; 922353-6  Śruba imbusowa M6X30 WR;  4

016-1; 158576-2  Bęben kpl.;  1

C10; 213480-3  Uszczelka olejowa 35;  1

C20; 214507-2  PLANE BEARING 36;  1

C30; 214601-0  PLANE BEARING 48;  1

C40; 233964-5  Sprężyna pierścieniowa 50;  1

C50; 213604-1  O-ring 50;  1

017; 213754-2  O-ring 71;  1

018; 267357-4  Podkładka 36;  1

019; 262135-7  Pierścień gumowy 36;  1

020; 267357-4  Podkładka 36;  1

021; 324872-2  TOOL HOLDER;  1

022; 213980-3  X-ring 21;  1

023; 213431-6  Pierścień z żywicy fluorowęglowej 28;  1

024; 213394-6  O-ring 23;  1

025; 324802-3  Uchwyt;  1

026; 324805-7  Pierścień 19;  1

027; 424032-7  Pierścień gumowy 20;  1

028; 450024-0  Tuleja ślizgowa;  1

029; 213656-2  O-ring 53;  1

030; 450031-3  Tuleja blokująca;  1

031; 165465-4  Ramię łącznika;  1

032; 450032-1  LINK ARM GUIDE;  1

033; 424024-6  Płytka uszczelniająca;  2

034; 324800-7  Tuleja napędowa;  1

035; 331599-7  Pierścień 38;  1

036; 234024-6  Sprężyna dociskowa 39;  1

037; 227526-9  Koło stożkowe proste 35;  1

038; 324804-9  Element udarowy;  1

039; 213981-1  O-ring 27;  1

040; 324803-1  Cylinder 34;  1

041; 233956-4  Sprężyna pierścieniowa 37;  1

042; 213460-9  O-ring 35;  2

043; 257283-5  Pierścień 38;  1

044; 233955-6  Sprężyna pierścieniowa 36;  1

045 331598-9  PIPE 10;  1

046; 450025-8  Tłok;  1

047; 213407-3  O-ring 26;  1

048; 450026-6  Korbowód;  1

049; 213981-1  O-ring 27;  1

050; 213030-4  O-ring 8;  2

051; 318169-9  PIPE HOLDER;  2

052; 213118-0  O-ring 12;  2

053; 450027-4  SPRING GUIDE;  2

054; 234023-8  Sprężyna dociskowa 14;  2

055; 213373-4  O-ring 22;  2

056; 331778-7  PIPE 20;  2

057; 213373-4  O-ring 22;  2

058-1; 324806-5  Tulejka;  2

059; 234023-8  Sprężyna dociskowa 14;  2

060; 450027-4  SPRING GUIDE;  2

061; 213118-0  O-ring 12;  2

062; 318169-9  PIPE HOLDER;  2

063; 213030-4  O-ring 8;  2

064; 922353-6  Śruba imbusowa M6X30 WR;  4

065; 266192-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14;  1

066; 419020-7  Dźwignia przełącznika;  1

067; 233436-0  Sprężyna dociskowa 3;  2

068; 419009-5  LOCK BUTTON;  1

069; 266192-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14;  2

070; 318170-4  Pokrywa obudowy przekładni;  1

071-1; 450687-2  Dźwignia mimośrodowa;  1

072-4; 213515-0  O-ring 36;  1

073; 233506-5  Sprężyna skrętna 15;  1

074; 310207-3  Dźwignia łącznika;  1

075; 911133-5  Wkręt z łbem stożkowym ściętym M4X18 WR;  6

076-1; 455525-3  CRANK CAP;  1

077; 345778-1  Płytka ustalająca;  1

078-1; 265014-8  Wkręt z łbem stożkowym ściętym M4X12;  1

079; 424034-3  Pierścień uszczelniający;  1

080; 345822-4  Płytka odgięta;  1

081; 450029-0  LINK PLATE GUIDE;  1

082; 158297-6  Komplet osłony skrzyni korbowej;  1

083; 419008-7  FIX GUIDE;  2

084; 423345-3  Płytka amortyzująca;  1

085; 324801-5  CRANK SHAFT;  1

086; 211279-0  BALL BEARING 6303LLU;  1

087; 961057-5  Pierścień ustalający (ZEWN.) S-17;  1

088; 254220-0  Klin 5;  2

089-1; 227A08-7  SPUR GEAR 19;  1

090-1; 227A07-9  HELICAL GEAR 36;  1

091; 961054-1  Pierścień ustalający (ZEWN.) S-14;  1

092; 253180-3  Podkładka 10;  1

093; 125415-1  Zespół ogranicznika momentu obrotowego;  1

098; 424033-5  Pierścień uszczelniający;  1

099; 158299-2  Obudowa przekładni kpl.;  1

100; 419796-6  Osłona uchwytu;  1

101; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

102-1; 650676-9  Przełącznik C3PA-1111;  1

103; 154626-1  SWITCH HOLDER COMPLETE;  1

104; 419025-7  Dźwignia przełącznika;  1

105; 313124-6  Tuleja pasowana 6;  2

106; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  2

107; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  6

108; 419798-2  Rękojeść;  1

109; 424035-1  Osłona przeciwpyłowa;  1

110; 450028-2  DUST COVER SUPPORT;  1

111-1; 8580T9-4  HR4511C NAME PLATE;  1

112; 450038-9  Podstawa rękojeści;  1

113; 253807-5  Podkładka 5;  2

114; 266211-9  Wkręt samogwintujący z grubym łbem 5X40;  2

115; 233434-4  Sprężyna dociskowa 11;  1

116; 419013-4  SPRING GUIDE;  1

117; 450036-3  Pokrywa osłony skrzyni korbowej;  1

118; 631751-0  Sterownik;  1

119-1; 266901-4  Wkręt samogwintujący z grubym łbem 4X14;  1

120; 638510-3  Moduł przewodu;  1

121; 687169-3  STRAIN RELIEF;  1

122; 266192-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14;  1

123; 419024-9  Uchwyt przewodu zasilającego;  1

124; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  4

125-1; 266901-4  Wkręt samogwintujący z grubym łbem 4X14;  1

126; 419774-6  Soczewka;  1

127; 682560-0  CORD GUARD 10;  1

128-2; 695123-3  Kabel zasilający 1.5-2-4.0;  1

129; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  2

130; 450035-5  Tylna pokrywa;  1

131; 252178-7  HEX. NUT M8-12;  1

132; 253165-9  Podkładka 8;  1

133; 240016-5  Wentylator 90;  1

134; 419782-7  FAN GUIDE;  1

135-1; 195844-2  Szczotki węglowe;  1

136-1; 632D00-2  Uchwyt szczotek węglowych;  1

137; 450041-0  Obudowa silnika;  1

138; 636313-9  Stojan 220-240V;  1

139; 266046-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X50;  2

140; 210059-1  BALL BEARING 6000DDW;  1

141; 681642-5  Podkładka izolacyjna;  1

142; 517768-6  Wirnik silnika elektrycznego kpl. 220-240V;  1

143; 267025-9  Podkładka 15;  1

144; 211238-4  BALL BEARING 6202LLU;  1

145; 331596-3  Tuleja 12;  1

146; 213231-4  Uszczelka olejowa 15;  1

147; 450033-9  Płytka progu kierującego;  1

155; 331840-8  Tuleja pasowana 19;  1

156; 819362-3  Naklejka;  1

A01-1; 135209-6  Zespół uchwytu 36;  1

C10; 158131-0  Komplet uchwytu 36;  1

A02-3; 196188-3  Walizka plastikowa;  1

A03-2; 198993-4  Smar;  1

A04; 134890-0  Uchwyt boczny kpl. 68;  1

C10; 151769-0  Komplet rękojeści bocznej 68;  1

C20; 252640-2  WING NUT M8;  1

C30; 265439-6  Śruba z łbem sześciokątnym M8X150;  1

C40; 417002-3  Krzywka uchwytu bocznego;  2

C50; 417003-1  Uchwyt boczny;  1

A05; 443122-7  Szmatka;  1

A06; 265701-9  Wkręt z łbem radełkowanym M6X14;  1

A07; 266163-4  Śruba z łbem kulistym i trzonem kwadratowym M8X80;  1

A08; 321248-4  Ogranicznik głębokości;  1

A09; 344491-8  Sprężyna rękojeści 68;  1

A10; 344492-6  Płyta;  1

A11; 416299-1  Podstawa uchwytu bocznego 68;  1

A12; 931302-2  HEX. NUT M6;  1

A14; 892062-0  Etykieta obudowy z tworzywa sztucznego HR4511C;  2

B01; 195210-3  Zestaw naprawczy;  1

C10; 181490-7  Smar 30CC;  2
