* Lista części do HM0860C

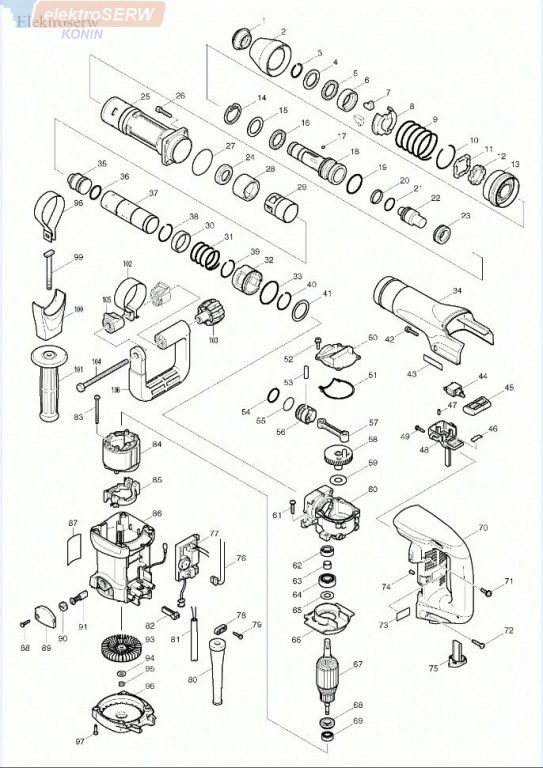

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 286269-2  TOOL HOLDER CAP;  1

002; 418351-1  Osłona uchwytu wiertła;  1

003; 231984-3  Sprężyna pierścieniowa 25;  1

004; 267272-2  Podkładka 28;  1

005-1; 424261-2  Pierścień gumowy 28;  1

006; 331659-5  Pierścień uchwytu wiertarskiego;  1

007; 310108-5  TOOL RETAINER;  2

008; 345360-6  SPRING GUIDE;  1

008-1; 346677-0  SPRING GUIDE;  1

009; 233387-7  Sprężyna dociskowa 52;  1

011-1; 346141-1  Płyta;  1

012; 310145-9  Pierścień zamykający;  1

013; 418357-9  Pierścień regulujący;  1

014-1; 257960-9  Pierścień ustalający (WEWN.) okrągły R-42;  1

015; 267273-0   Podkładka 29;  1

016-1; 424261-2  Pierścień gumowy 28;  1

017; 216002-8  Kulka stalowa 4.8;  4

018; 324387-9  TOOL HOLDER;  1

019; 213527-3  O-ring 38;  1

020; 213431-6  Pierścień z żywicy fluorowęglowej 28;  1

021; 213394-6  O-ring 23;  1

022; 324389-5  Uchwyt;  1

023; 421852-0  Pierścień gumowy 20;  1

024; 267780-3  Podkładka 23;  1

025-1; 318052-0  Bęben;  1

026; 922351-0  Śruba imbusowa M6X30 W;  4

027; 213656-2  O-ring 53;  1

028-2; 451639-6  Pierścień blokujący;  1

029-2; 450098-1  Tuleja ślizgowa;  1

030; 331660-0  Pierścień 36;  1

031; 233386-9  Sprężyna dociskowa 37;  1

032; 317719-7  CYLINDER GUIDE;  1

033; 213611-4  O-ring 46;  1

034; 183719-7  Pokrywa obudowy korbowodu kpl.;  1

035; 324388-7  Element udarowy;  1

036; 213958-6  O-ring 24;  1

037; 331658-7  Cylinder 32;  1

038; 233927-1  Sprężyna pierścieniowa 34;  1

039; 233927-1  Sprężyna pierścieniowa 34;  1

040; 233927-1  Sprężyna pierścieniowa 34;  1

041; 267079-6  Podkładka 34;  1

042; 922243-3  Śruba imbusowa M5X25 WR;  1

043; 819063-3  Etykieta z logo Makita;  2

044-1; 651423-1  Przełącznik ST115A-43;  1

045; 418360-0  Dźwignia przełącznika;  1

046; 232209-8  Sprężyna płytkowa;  1

047; 263027-3  Sztyft gumowy 4;  1

048; 418361-8  SWITCH BOX;  1

049; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

050; 418358-7  CRANK CAP;  1

051; 421851-2  Pierścień uszczelniający;  1

052; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  4

053; 268104-6  Kołek 8;  1

054; 213958-6  O-ring 24;  1

055; 213432-4  O-ring 26;  1

056; 418349-8  Tłok;  1

057; 418350-3  Korbowód;  1

058; 153676-3  CRANK SHAFT COMPLETE;  1

059 ;267166-1  Podkładka 14;  1

060; 153678-9  Komplet osłony skrzyni korbowej;  1

C10; 212151-9  NEEDLE BEARING 1412;  1

C20; 212157-7  NEEDLE BEARING 1412;  1

061; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  4

062; 213231-4  Uszczelka olejowa 15;  1

063; 331596-3  Tuleja 12;  1

064; 211137-0  BALL BEARING 6201LLU;  1

065; 253759-0  Podkładka 12;  1

066; 418355-3  Płytka progu kierującego;  1

067; 513563-2  Wirnik silnika elektrycznego kpl. 220-240V;  1

068; 681650-6  Podkładka izolacyjna;  1

069; 210005-4  BALL BEARING 608DDW;  1

070; 418366-8  Rękojeść;  1

071; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  2

072; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  2

073; 815954-6  Etykieta z numerem seryjnym HM0860C;  1

074; 416285-2  Kołek kołnierzowy 5;  2

075; 418359-5  HANDLE CAP;  1

076; 638294-3  Moduł przewodu;  1

077; 631554-2  Sterownik;  1

078; 687053-2  STRAIN RELIEF;  1

079; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

080; 682560-0  CORD GUARD 10;  1

081; 695123-3  Kabel zasilający 1.5-2-4.0;  1

082; 418353-7  Pręt ustalający;  1

083; 266044-2  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X60;  2

084; 634508-8  Stojan 220-240V;  1

085; 638293-5  SUPPORT COMPLETE;  1

086; 153677-1  Komplet obudowy silnika;  1

C10; 638295-1  Moduł przewodu;  1

C20; 643754-2  Uchwyt szczotek węglowych 5-11;  1

C30; 643757-6  Uchwyt szczotek węglowych 5X11;  1

087; 850965-4  Tabliczka znamionowa HM0860C;  1

088; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

089; 418362-6  Zacisk boczny;  2

090-1; 643515-0  HOLDER CAP 7-11;  2

091-2; 194285-9  Szczotki węglowe;  1

093; 135058-1  Zespół wentylatora 76;  1

094; 253047-5  Podkładka 6;  1

095; 931303-0  HEX. NUT M6;  1

096; 418354-5  Tylna pokrywa;  1

097; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  4

098; 345361-4  Sprężyna rękojeści 60;  1

099-1; 266322-0  SQUARE BOLT M8X80;  1

100; 418363-4  Podstawa uchwytu bocznego 60;  1

101; 152554-4  Komplet uchwytu 36;  1

A01-1; 194683-7  Smar;  1

A02; 824708-0  Walizka plastikowa;  1

C10; 162202-7  Zatrzask;  2

C20; 416549-4  Rękojeść;  1

C30; 416556-7  Pokrywa;  2

C40; 819140-1  Etykieta z logo Makita;  1
