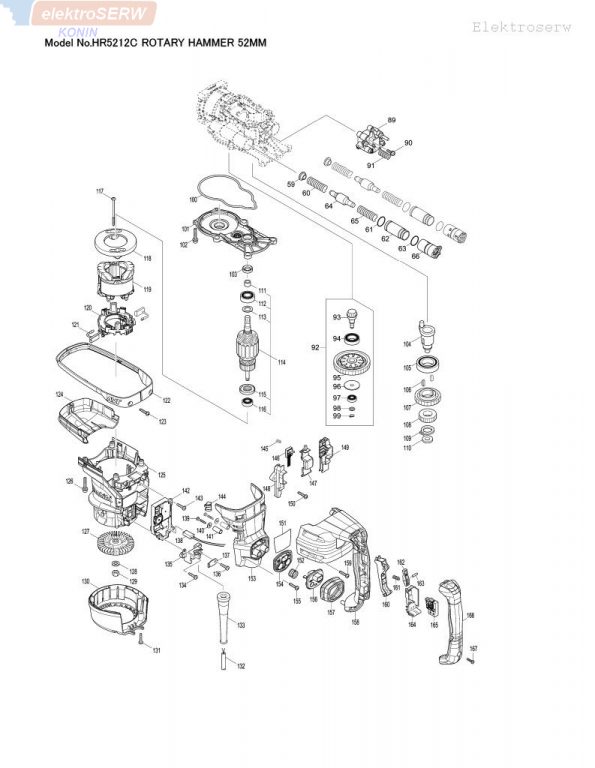

* Spis części od HR5212C:

pozycja na schemacie, nr katalogowy, opis, ilość:

001; 142411-4  HOUSING COVER A COMPLETE; 1

C10; 810100-6  NAKLEJKA Z OSTRZEŻENIEM do HR4011C; 1

002; 286292-7  POKRYWA UCHWYTU NARZĘDZIA do HR4013C; 1

003; 233948-3  PIERŚCIEŃ SPRĘŻYSTY do HR5211C; 1

004; 257367-9  RING 28; 1

005; 262172-1  RUBBER RING 29; 1

006; 454767-6  CHUCK COVER; 1

007; 324752-2  PIERŚCIEŃ UCHWYTU NARZĘDZIA do HR5211C; 1

008; 454768-4  RELEASE COVER; 1

009; 310178-4  USTALACZ NARZEDZIA do HR5201/5211C; 2

010; 346751-4  SPRING GUIDE; 1

011; 234317-1  COMPRESSION SPRING 49; 1

012; 346751-4  SPRING GUIDE; 1

013-1; 213664-3  O RING 60; 1

014; 922456-6  ŚRUBA IMBUSOWA M8x35; 4

015; 142408-3  BARREL COMPLETE; 1

C10; 213663-5  ORING; 1

C20; 213778-8  OIL SEAL 42; 1

C30; 214603-6  PLANE BEARING 49; 1

C40; 259056-2  RING SPRING 54; 1

016; 454769-2  LOCK SLEEVE; 1

017; 259057-0  RING SPRING 74; 1

018; 213766-5  O-RING 78 do HR5201/5211C; 1

019; 213789-3  O-RING 38; 1

021; 326361-3  TOOL HOLDER A; 1

022; 268308-0  PIN 9; 4

023; 231989-3  PIERŚCIEŃ SPRĘŻYSTY 46 HM1202C; 1

024; 257353-0  RING 49; 1

025; 213779-6  O-RING 45; 1

026; 267477-4  FLAT WASHER 60; 1

027; 262171-3  RUBBER RING 60; 1

028; 267477-4  FLAT WASHER 60; 1

029; 326362-1  TOOL HOLDER B; 1

030; 213783-5  O-RING 48; 1

031; 454761-8  SLIDE SLEEVE; 1

032; 234318-9  COMPRESSION SPRING 45; 1

033-1; 213811-6  O-RING 26.5; 3

034-1; 213780-1  FLUORIDE RING 32.5; 3

036-2; 327245-8  IMPACT BOLT; 1

037; 257354-8  RING 23; 1

038; 262173-9  RUBBER RING 24; 1

039; 267856-6  SHOULDER WASHER 23; 1

040; 257994-2  RETAINING RING(EXT)WR-44; 1

041; 257355-6  RING 44; 1

042; 267478-2  FLAT WASHER 44; 1

043; 234319-7  COMPRESSION SPRING 46; 1

044; 267478-2  FLAT WASHER 44; 1

045; 326377-8  STRIKER; 1

046; 213781-9  O-RING 33; 1

047; 332093-2  CYLINDER 40; 1

048; 213460-9  ORING; 3

049; 213782-7  O-RING 30; 1

050; 257820-5  SLEEVE 9; 1

051-1; 312A68-3  PISTON; 1

052; 213460-9  ORING; 1

053; 454765-0  CONNECTING ROD; 1

054; 256548-2  PIN 6 do HR4003C; 1

055; 346749-1  LINK PLATE; 1

056; 313272-1  DRIVING SLEEVE; 1

057; 454779-9  GUIDE RING; 1

058; 227625-7  SPIRAL BEVEL GEAR 33; 1

059; 454774-9  SPRING PLATE; 2

060; 233497-0  SPRĘŻYNA 15 do HR5211C; 2

061; 213953-6  O-RING 24 do HR2430; 2

063; 213953-6  O-RING 24 do HR2430; 2

064; 326375-2  COUNTER WEIGHT; 2

065; 233497-0; SPRĘŻYNA 15 do HR5211C; 2

066-1; 141E52-3  HOLDER COMPLETE; 2

067; 265995-6  (MKC) ŚRUBA 4x18; 1

068; 454326-6  DŹWIGNIA ZMIANY BIEGÓW do HR4013C; 1

069; 319082-4  CRANK CAP COVER; 1

070; 454770-7  CONTROL PLATE; 1

071; 454771-5  SLIDE PLATE; 1

072; 234284-0  SPRĘŻYNA 4 do HR4013C; 1

073; 454345-2  DŹWIGNIA KORBOWODU do HR4013C; 1

074; 213262-3  ORING; 1

075; 424607-2  FILTER CAP; 1

076; 443129-3  FILTR do HR2810; 1

077; 911128-8  ŚRUBA; 6

078; 454764-2  CRANK CAP; 1

079-1; 422787-8  SEAL RING B; 1

080; 232280-2  SPRĘŻYNA PŁASKA do HR4013C; 1

081; 454766-8  LINK LEVER; 1

082; 911511-9  ŚRUBA M4x10 do HR4011C; 1

083; 454778-1  LINK GUIDE; 1

084; 233611-8  TORSION SPRING 7; 1

085; 911128-8  ŚRUBA; 2

086; 346748-3  GUIDE RAIL; 1

087-1; 141H07-6  CRANK HOUSING A COMPLETE;  1

088; 922359-4  H.S.H.BOLT M6X35 WITH WG; 2

089; 454777-3  BASE A; 1

090; 911233-1  ŚRUBA; 3

091; 234320-2  COMPRESSION SPRING 12; 2

092; 126476-4  TORQUE LIMITER ASSEMBLY; 1

093; 227628-1  SPIRAL BEVEL GEAR 10; 1

094; 211323-3  ŁOŻYSKO 6904; 1

095; 142410-6  TORQUE LIMITER COMPLETE; 1

096; 324727-1  SHOULDER WASHER 8; 1

097; 210005-4  ŁOŻYSKO; 1

098; 253215-0  (zam. 253835-0 nie dotyczy zastosowania w UCxx) PO; 1

099; 961004-6  ZEGER; 1

100-1; 422786-0  SEAL RING A ; 1

101; 142409-1  GEAR HOUSING COMPLETE; 1

102; 922359-4  H.S.H.BOLT M6X35 WITH WG; 2

103; 213231-4  USZCZELKA OLEJOWA 15 do HR4500C; 1

104; 326376-0  CRANK SHAFT; 1

104-1; 327142-8  CRANK SHAFT; 1

105; 211418-2  ŁOŻYSKO KULKOWE 6006LLU; 1

106; 254229-2  KLIN 5 HR4000C; 2

107; 227788-9  HELICAL GEAR 46; 1

108; 227336-4  SPUR GEAR 26; 1

109; 961102-6  PIERŚCIEŃ SEGERA S-22 do 5500S; 1

110; 253843-1  PODKŁADKA; 1

111; 331596-3  TULEJA 12 do HR4500C; 1

112; 211238-4  ŁOŻYSKO KULKOWE 6202LLU; 1

113; 267215-4  PODKŁADKA do BTD200S; 1

114; 517898-3  ARMATURE ASS'Y 220-240V; 1

115; 681642-5  PODKŁADKA IZOLUJĄCA; 1

116; 210059-1  (zam. 211289-7) ŁOŻYSKO KULKOWE 6000DDW do HR4000C; 1

117; 266568-8  ŚRUBA 5x80 do HM1101/1111C; 2

118; 454772-3  BAFFLE PLATE; 1

119; 636303-2  STOJAN do HR5201/5211C; 1

120; 632B59-7  BRUSH HOLDER UNIT; 1

121; 195844-2  SZCZOTKI WĘGLOWE CB-175 do HR5201/5211C (2szt.); 1

122; 454780-4  GUARD 52; 1

123; 266041-8  ŚRUBA 5x25; 2

124; 454763-4  GEAR HOUSING COVER; 1

125; 454757-9  MOTOR HOUSING; 1

126-1; 922359-4  H.S.H.BOLT M6X35 WITH WG; 2

127; 240016-5  WENTYLATOR; 1

128; 253165-9  (zam. 267321-5) PODKŁADKA 6710DW/4302C; 1

129; 252178-7  NAKRĘTKA M8-12 do 4112; 1

130; 454762-6  REAR COVER; 1

131; 266041-8  ŚRUBA 5x25; 2

132; 695123-3  (zam. 665638-4) KABEL ZASILAJĄCY; 1

133; 682560-0  OSŁONA KABLA; 1

134; 265995-6  (MKC) ŚRUBA 4x18; 1

135; 419024-9  UCHWYT PRZEWODU ZASILAJĄCEGO do HR4011C; 1

136; 265995-6  (MKC) ŚRUBA 4x18; 1

137; 687169-3  (MMR) ZACISK PRZEWODU ZASILAJĄCEGO do HP1620; 1

138; 632C15-3  LEAD UNIT; 1

139; 266041-8  ŚRUBA 5x25; 2

140; 253194-2  PODKŁADKA; 2

141; 257813-2  TULEJA 9 do HR4013C; 2

142; 620249-2  CONTROLLER; 1

143; 265995-6  (MKC) ŚRUBA 4x18; 1

144; 454346-0  SZKIEŁKO do HR4013C; 1

145; 234281-6  COMPRESSION SPRING 6; 1

146; 632A83-4  WŁĄCZNIK do HR4013C; 1

147; 454336-3  SWITCH LEVER C; 1

148; 187890-9  SWITCH CASE SET; 1

149; 187890-9  SWITCH CASE SET; 1

150; 266041-8  ŚRUBA 5x25; 2

151; 815W21-5  HR5212C NAME PLATE; 1

152; 234283-2  SPRĘŻYNA 18,5 do HR4013C; 2

153; 454758-7  HANDLE BASE; 1

154; 454343-6  DUST SUPPORT A; 1

155; 266041-8  ŚRUBA 5x25; 2

156; 454344-4  DUST SUPPORT B; 1

157; 424557-1  DUST COVER; 1

158; 454759-5  HANDLE A; 1

159; 266041-8  ŚRUBA 5x25; 4

160; 454332-1  DŹWIGNIA WŁĄCZNIKA A do HR4013C; 1

161; 234285-8  SPRĘŻYNA 7 do HR4013C; 1

162; 454327-4  SUB LEVER; 1

163; 268309-8  PIN; 1

164; 154626-1  UCHWYT WYŁĄCZNIKA do HR4011C; 1

165; 650678-5  WŁĄCZNIK; 1

166; 454760-0  HANDLE COVER; 1

167; 265995-6  (MKC) ŚRUBA 4x18; 1

168; 257994-2  RETAINING RING(EXT)WR-44; 1

A01; 135283-4  UCHWYT BOCZNY PAŁĄKOWYdo HM1214C; 1

C10; 252640-2  POKRĘTŁO UCHWYTU M8 HM1100/C/HM12...; 1

C20; 265439-6  ŚRUBA 8X150 HM1100/HM1200; 1

C30; 318430-4  BAZA RĘKOJEŚCI 90A do HM1214C; 1

C40; 318431-2  BAZA RĘKOJEŚCI 90B do HM1214C; 1

C50; 417002-3  KRZYWKA UCHWYTU BOCZNEGO HM1202C; 2

C60; 417003-1  UCHWYT BOCZNY HM1202C; 1

C70; 951166-8  SWORZEŃ; 1

A02; 135629-4  SIDE GRIP ASSEMBLY; 1

C10; 158131-0  UCHWYT BOCZNY do HR5211C/HR4501C/HR4511C; 1

C20; 234226-4  COMPRESSION SPRING 6; 1

C30; 266163-4  ŚRUBA M8X80 HR4000C; 1

C40; 313223-4  RACK GUIDE; 1

C50; 344492-6  PŁYTKA HR4000C; 1

C60; 346750-6  GRIP SPRING 90; 1

C70; 453114-8  LOCK BUTTON; 1

C80; 454781-2  SIDE GRIP BASE 90; 1

A03-1; 198993-4  GREASE VESSEL SET; 1

A04; 196553-6  PLASTIC CASE SET; 1

C10; 162271-8  ZATRZASK WALIZKI do HM1213C; 2

C20; 837860-5  INNER TRAY; 1

C30; 801Y02-7  INDICATION LABEL; 1

A05; 804K54-3  HR5212C PLASTIC CASE LABEL; 2

A06; 331955-1  DEPTH GAUGE; 1

A07; 443122-7  SZMATKA DO CZYSZCZENIA do HR/HM; 1

B01; 191K75-7  HAMMER SERVICE KIT; 1

C10; 181490-7  SMAR PRZEKŁADNIOWY DO MŁOTÓW (JAPOŃSKI); 4
