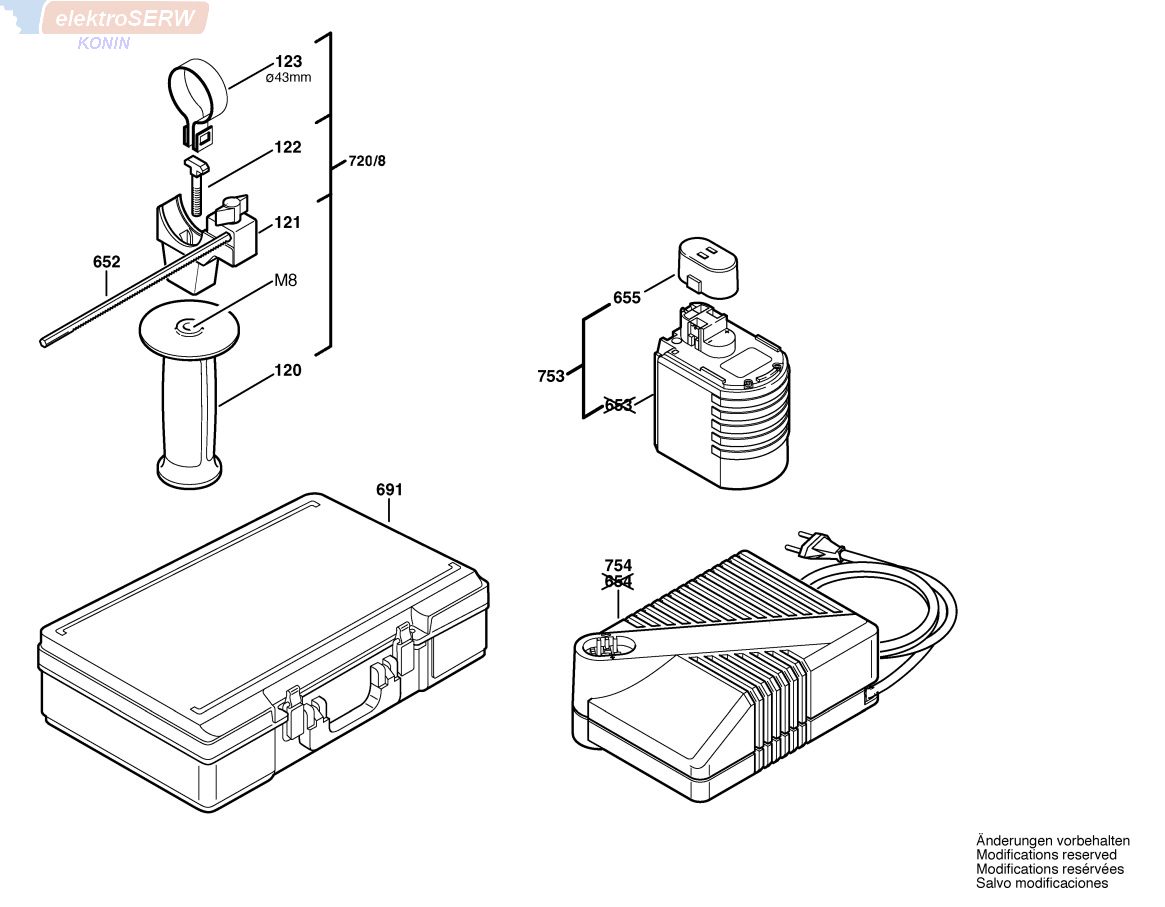

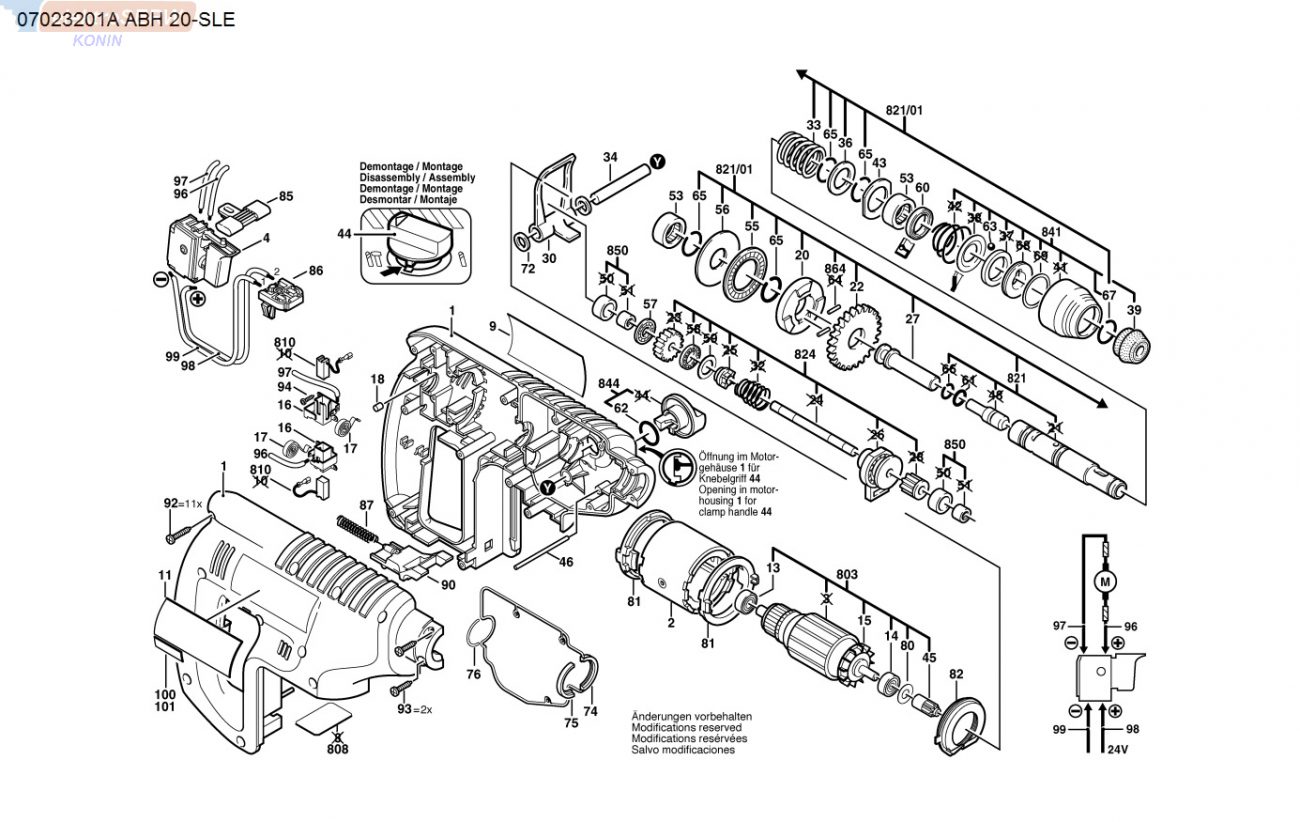

* Würth akumulatorowa młotowiertarka - schemat i lista części

Kod produktu: 07023201A

Pozycja na schemacie; nr artykułu; oznaczenie produktu:

1; 0708320001; GEHAEUSESCHALE 1615104015

2; 0708396516; FUEHRUNGSHUELSE 2 600 499 903

3; -; Referenz auf Pos. 803

4; 0708320004; EIN-AUSSCHALTER 1617200067

8; -; Referenz auf Pos. 808

9; 0708320009; SCHILD 1611110A01

10; -; Referenz auf Pos. 810

11; 0708320011; WARNSCHILD 1611110A02

13; 0708320013; RILLENKUGELLAGER 2600905052

14; 0708320013; RILLENKUGELLAGER 2600905052

15; 0708320015; LUEFTER 1616610080

16; 0708320016; BUERSTENHALTER 1611323003

17; 0708396516; FUEHRUNGSHUELSE 2 600 499 903

18; 0708396231; GUMMIPUFFER 2603100056

20; 0708320020; RASTSCHEIBE 1616409012

21; -; Referenz auf Pos. 821

22; 0708320022; STIRNRAD 1616317613

23; -; Referenz auf Pos. 824

24; -; Referenz auf Pos. 824

25; -; Referenz auf Pos. 824

26; -; Referenz auf Pos. 824

27; 0708320027; SCHLAEGER 1618710068

28; -; Referenz auf Pos. 824

30; 0708320030; HEBEL 1611911000

32; -; Referenz auf Pos. 824

33; 0708320033; DRUCKFEDER 1614634008

34; 0708320034; STIFT 1613100021

36; 0708320036; SCHEIBE 1610190021

37; -; Referenz auf Pos. 833

38; -; Referenz auf Pos. 841

39; 0708320039; SCHUTZKAPPE 1610508021

41; -; Referenz auf Pos. 841

42; -; Referenz auf Pos. 841

43; 0708320043; STUETZSCHEIBE 1610190020

44; -; Referenz auf Pos. 844

45; 0708320045; RITZEL 1616316602

46; 0708320046; STIFT 1613160022

48; -; Referenz auf Pos. 821

50; -; Referenz auf Pos. 850

51; -; Referenz auf Pos. 850

53; 0708320053; NADELHUELSE 1610910077

55; 0708320055; ROLLENLAGER 1610920008

56; 0708320056; LAGERSCHEIBE 1610102030

57; 0708320057; ROLLENLAGER 1610902009

58; -; Referenz auf Pos. 824

59; -; Referenz auf Pos. 824

60; 0708320060; DICHTRING 1610280006

61; -; Referenz auf Pos. 821

62; 0708320062; O-RING 1610210125

63; 0708220053; KUGEL 1903230013

65; 0708320065; SPRENGRING 1614601018

66; -; Referenz auf Pos. 821

67; 0708320067; SPRENGRING 1614601017

68; -; Referenz auf Pos. 841

69; -; Referenz auf Pos. 841

72; 0708320072; DISTANZSCHEIBE 1610100007

74; 0708320074; DICHTUNG 1611015045

75; 0708320075; DICHTRING 1611015041

76; 0708320076; DICHTRING 1610210138

80; 0708320080; DICHTSCHEIBE 1610100008

81; 0708320081; RING 1610290043

82; 0708320082; LUFTLEITRING 1610591017

85; 0708320085; SCHALTSCHIEBER 1613231006

86; 0708320086; HALTER 1609280157

87; 0708320087; DRUCKFEDER 1614611012

90; 0708320090; SCHIEBER 1613231007

92; 0708320092; BLECHSCHRAUBE 2912401021

93; 0708320093; BLECHSCHRAUBE 2912491019

94; 0708312531; VERSTELLSCHIEBER KOMPLETT2601099119

96; 0708320096; VERBINDUNGSLEITUNG 1614416013

97; 0708320097; VERBINDUNGSLEITUNG 1614416014

98; 0708320098; VERBINDUNGSLEITUNG 1614416012

99; 0708320099; VERBINDUNGSLEITUNG 1614416011

100; 0708320100; WARNSCHILD 1611110A03

101; 0708320101; WARNSCHILD 1611110A05

803; 0708320803; ANKER 1617000319

808; 0708312510; PLANETENGETRIEBE 2606200065

810; 0708320810; ET-KOHLEBUERSTENSATZ-1617014131

821; 0708320820; ROHR 1617000320

821/01; 0708320821; HAMMER-REPARATURSATZ 1617000375

824; 0708320824; WELLE 1617000314

841; 0708320841; SCHUTZHUELSE 1617000303

844; 0708320844; KNEBELGRIFF 1617000322

850; 0708320850; LAGERBUCHSE 1617000975

864; 0708320864; STIFT 1613100019
