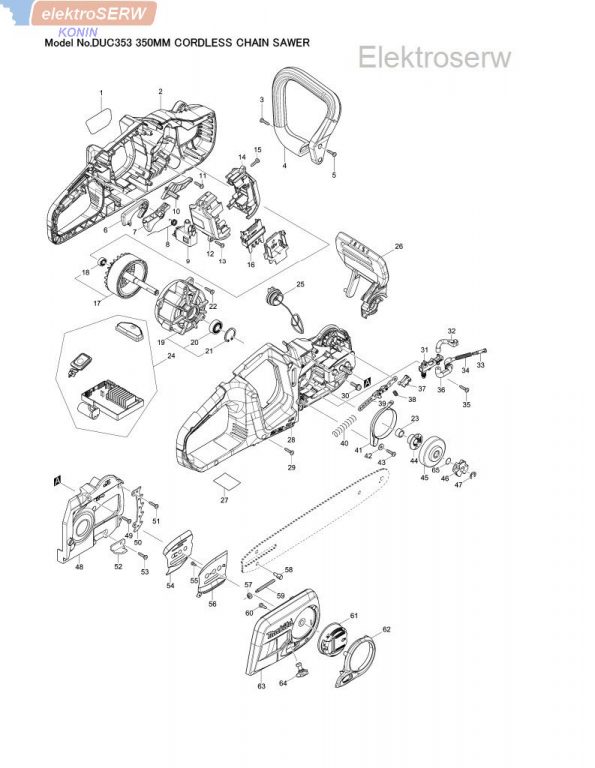

Spis części do DUC353

pozycja na schemacie, nr katalogowy, opis, ilość:

001; 810R17-1  Nalepka z nazwą modelu DUC353; 1

002-1; 183F61-2  Obudowa kpl.; 1

C10; 812D15-7  Etykieta ostrzegawcza; 1

003; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

004; 457007-1  Uchwyt przedni; 1

005; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

006; 457013-6  Dźwignia wychwytnika; 1

007; 457006-3  Dźwignia przełącznika; 1

008; 232318-3  Sprężyna skrętna 10; 1

009; 650781-2  Przełącznik C3JW-6B-P; 1

010; 457010-2  Pokrywa obudowy L; 1

011; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

012; 183F15-9  TERMINAL BOX SET; 1

C10; 263005-3  Sztyft gumowy 6; 4

013; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 4

014; 183F15-9  TERMINAL BOX SET; 1

C10; 263005-3  Sztyft gumowy 6; 4

015; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

016; 643874-2  Zacisk; 2

017; 519411-3  Wirnik kpl.; 1

018; 210028-2  BALL BEARING 606ZZ; 1

019-1; 590094-8  STATOR ASSY; 1

020-1; 210274-7  BALL BEARING 6000DDW; 1

021; 962105-3  Pierścień ustalający (WEWN.) R-26; 1

022; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 3

023; 257402-3  Tuleja 10; 1

024-1; 141G22-4  CONTROLLER COMPLETE; 1

025-1; 168508-1  TANK CAP COMPLETE; 1

C10; 213355-6  O-ring 25; 1

026-1; 458418-3  FRONT HAND GUARD; 1

027; 852V64-0  Tabliczka znamionowa DUC353; 1

028-1; 183F61-2  Obudowa kpl.; 1

C10; 812D15-7  Etykieta ostrzegawcza; 1

029; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 8

030; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR; 3

031-1; 142156-4  OIL PUMP COMPLETE; 1

032; 424904-6  Złącze B; 1

033-1; 452666-6  Złączka; 1

034-1; 231975-4  Sprężyna; 1

035; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

036; 424903-8  Złącze A; 1

037-1; 632H47-0  Włącznik; 1

038; 231298-0  Sprężyna dociskowa 6; 1

039; 163448-8  Płytka łącząca; 1

040; 232319-1  Sprężyna dociskowa 9; 1

041; 345454-7  BRAKE BAND; 1

043-1; 265620-9  Wkręt samogwintujący z kołnierzem 4X18; 1

044; 221427-3  Przekładnia ślimakowa; 1

045-1; 161891-5  Bęben sprzęgła; 1

046; 221464-7  Koło zębate 6; 1

047; 961013-5  Pierścień blokujący (EXT) E-7; 1

048; 457004-7  Pokrywa obudowy R; 1

049; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 4

050; 347078-5  SPIKE BUMPER; 1

051; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

052; 347079-3  Chwytak łańcucha; 1

053; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

054; 346694-0  Listwa ES; 1

055; 266166-8  Wkręt samogwintujący z łbem walcowym wypukłym CT 3X8; 1

056; 346699-0  Listwa CS; 1

057; 227496-2  Koło stożkowe proste 14; 1

058; 326310-0  Sworzeń regulacyjny; 1

059 ;326312-6  Śruba regulacyjna; 1

060; 266427-6  Wkręt samogwintujący z grubym łbem 4X12; 3

061; 142235-8  NUT COMPLETE; 1

062; 454519-5  Pokrywa nakrętki; 1

063; 457000-5  Pokrywa zębatki; 1

064; 142288-7  Komplet koła; 1

C10; 213011-8  O-ring 7; 1

065; 213060-5  O-ring 10; 1

A02-1; 165246-6  GUIDE BAR 14; 1

A03; 419288-5  Pokrywa łańcucha; 1

A04; 196741-5  Zestaw łańcucha tnącego; 1

B01; 191P53-7  SPROCKET COVER SET; 1
