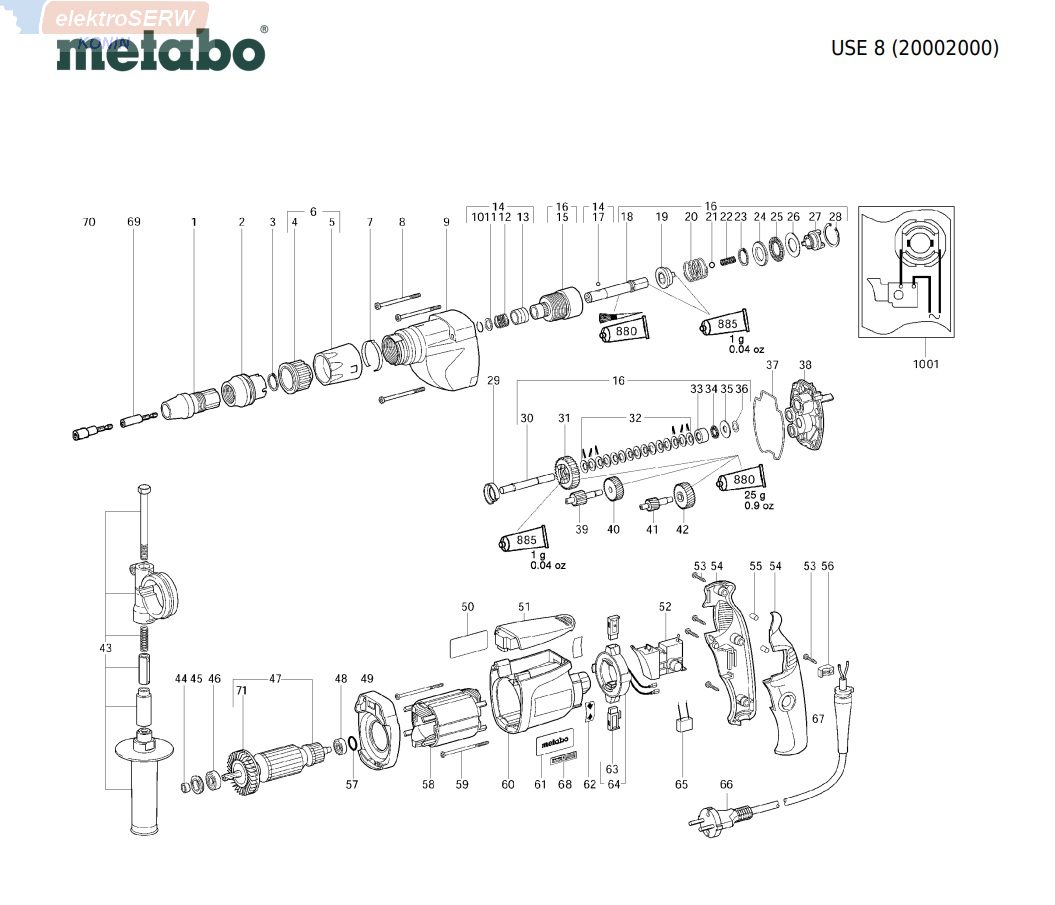

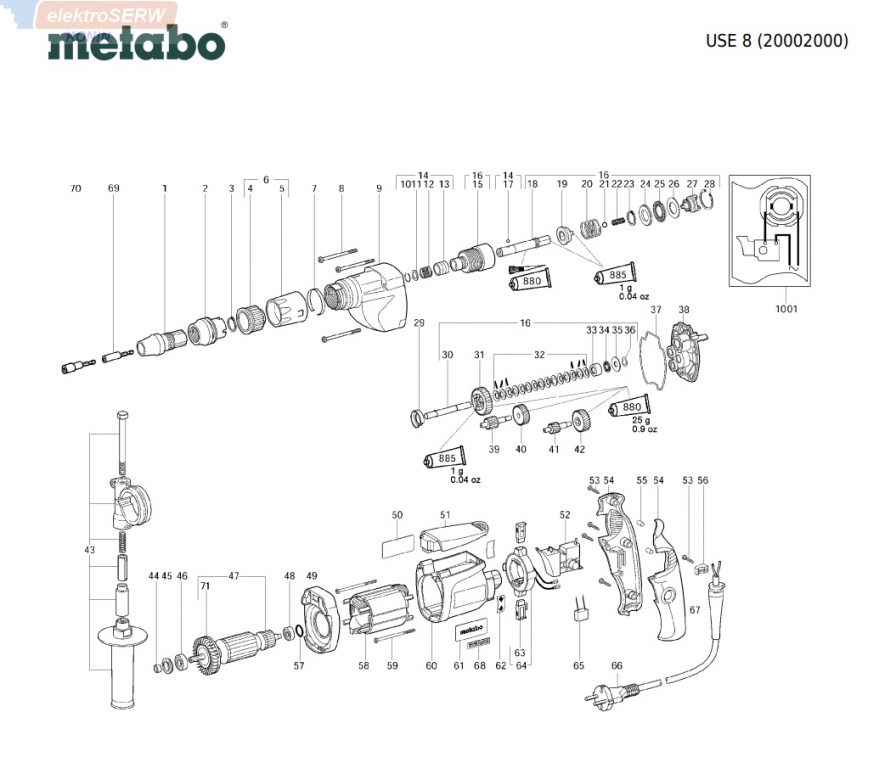

* Metabo schemat i spis części do wkrętarki USE 8 ( 20002000 ):

Pozycja na schemacie, ilość, nr katalogowy urządzenia, opis

1; 1; 316033280 TULEJA KOMPL.

2; 1; 316035530 OGRANICZNIK GŁĘBOKOŚCI

3; 1; 141155920 V - PIERŚCIEŃ

4; 1; 343378450 TULEJA

5; 1; 343378460 TULEJA NASTAWCZA

6; 1; 316034130 TULEJA NASTAWCZA KOMP

7; 1; 342050770 SPRĘŻYNA PŁYTKOWA

8; 3; 141122480 BLACHOWKRĘT SOCZEWKOWY

9; 1; 316034110 OBUDOWA PRZEKŁADNI KOM.

10; 1; 141181150 PIERŚCIEŃ ROZPRĘŻNY

11; 1; 339006740 PODKŁADKA

12; 1; 342021080 SPRĘŻYNĄ

13; 1; 341057060 TULEJA

14; 1; 316034140 WRZECIONO Z UCHWYTEM SZYBKOMOCUJĄCYM USE

15; 1; 341005350 TULEJKA

16; 1; 316034120 SPRZĘGŁO KOMPL.

17; 1; 143120080 KULKA

18; 1; 341603820 WRZECIONO DWSE 6,3

19; 1; 341057050 PIERŚCIEŃ ZĘBATY

20; 1; 342003040 SPRĘŻYNA

21; 1; 143120040 KULKA

22; 1; 342003030 SPRĘŻYNA

23; 1; 141155910 PIERŚCIEŃ

24; 1; 143114780 TARCZA PROWADZĄCA

25; 1; 143113090 WIENIEC IGŁOWY

26; 1; 143114770 PODKŁADKA

27; 1; 341057190 TARCZA ZĘBATA

28; 1; 141180940 V - PIERŚCIEŃ

29; 1; 343378740 TULEJA DYSTANSOWA

30; 1; 341603810 WAŁEK

31; 1; 340003450 KOLO ZĘBATE

32; 15; 141150520 SPRĘŻYNA TALERZOWA

33; 1; 341080170 TULEJA

34; 1; 143113820 WIENIEC IGŁOWY

35; 1; 143114760 PODKŁADKA

36; 1; 141151040 PODKŁADKA

37; 1; 344095910 USZCZELKA

38; 1; 316034100 KOŁNIERZ PRZEKŁADNI KOMPL.

39; 1; 340050060 WAŁEK Z ZĘBNIKIEM

40; 1; 340020090 KOLO ZĘBATE

41; 1; 340012040 WAŁEK Z ZĘBNIKIEM

42; 1; 340020080 KOLO ZĘBATE

43; 1; 314000830 RĘKOJEŚĆ KOMPL.

44; 1; 343376040 PIERŚCIEŃ USZCZELNIAJĄCY

45; 1; 344095920 AMORTYZATOR GUMOWY

46; 1; 143113400 ŁOŻYSKO KULKOWE 8X22X 7

47; 1; 310007840 WIRNIK KOMPLET. 230 V

48; 1; 143114750 ŁOŻYSKO KULKOWE 8X22X 6

49; 1; 343374260 KOŁNIERZ POŚREDNI

50; 1; 338042950 TABLICZKA ZNAMIONOWA

51; 1; 343374280 POKRYWA BEZ ELEKTRONIKI

52; 1; 343407200 WYŁĄCZNIK ELEKTRONICZNY BEZ KOLA REGULUJ

53; 5; 141117060 BLACHOWKRĘT SOCZEWKOWY

54; 1; 343393020 UCHWYT PISTOLETOWY DWUCZĘŚCIOWY

56; 1; 343362490 OPASKA ZACISKOWA PRZEWODU

57; 1; 143192430 O - RING

58; 1; 311009790 STOJAN 230 V

59; 2; 141116090 BLACHOWKRĘT SOCZEWKOWY

60; 1; 315012650 OBUDOWA SILNIKA

61; 1; 338122160 TABLICZKA METABO,08 52x22

62; 2; 338117280 TABLICZKA INFORMACYJNA

63; 1; 316034550 ZESTAW SZCZOTEK 230 V/120V

64; 1; 316028100 MODUŁ SZCZOTKOTRZYMACZA R+L

65; 1; 343253780 KONDENSATOR PRZECIWZAKŁÓCENIOWY

66; 1; 344493180 PRZEWÓD Z CEE WTYCZKA

67; 1; 344101140 OSŁONA PRZECIWZGIĘCIOWA PRZEWODU

68; 1; 399999990 CZĘŚĆ TUTAJ NIEPOTRZEBNA

69; 1; 344162720 UCHWYT BITU

70; 1; 399999990 CZĘŚĆ TUTAJ NIEPOTRZEBNA

71; 1; 316035730 WENTYLATOR Z KOSZYCZKIEM

880; 1; 344130970 SMAR 50Gr 1,8oz

885; 1; 344130930 SMAR 50Gr 1,8oz

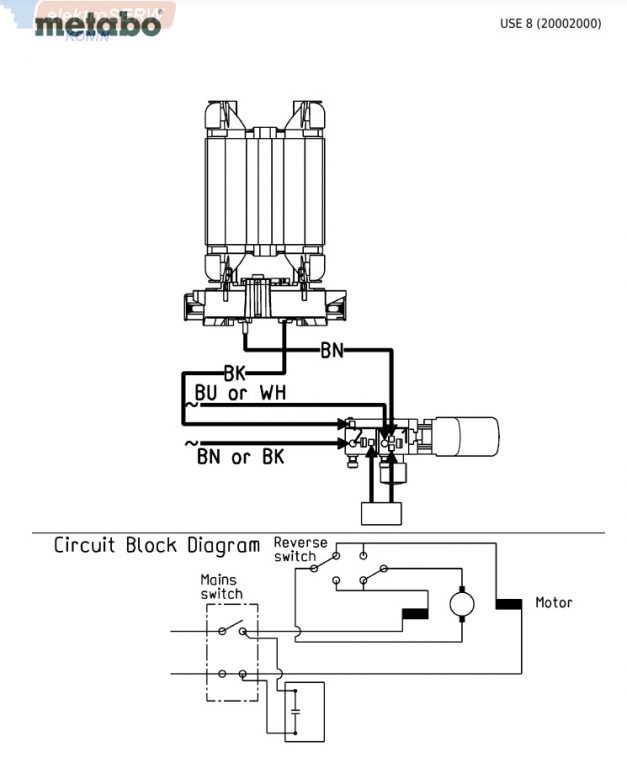

1001; 1; 338504130 SCHEMAT OKABLOWANIA
