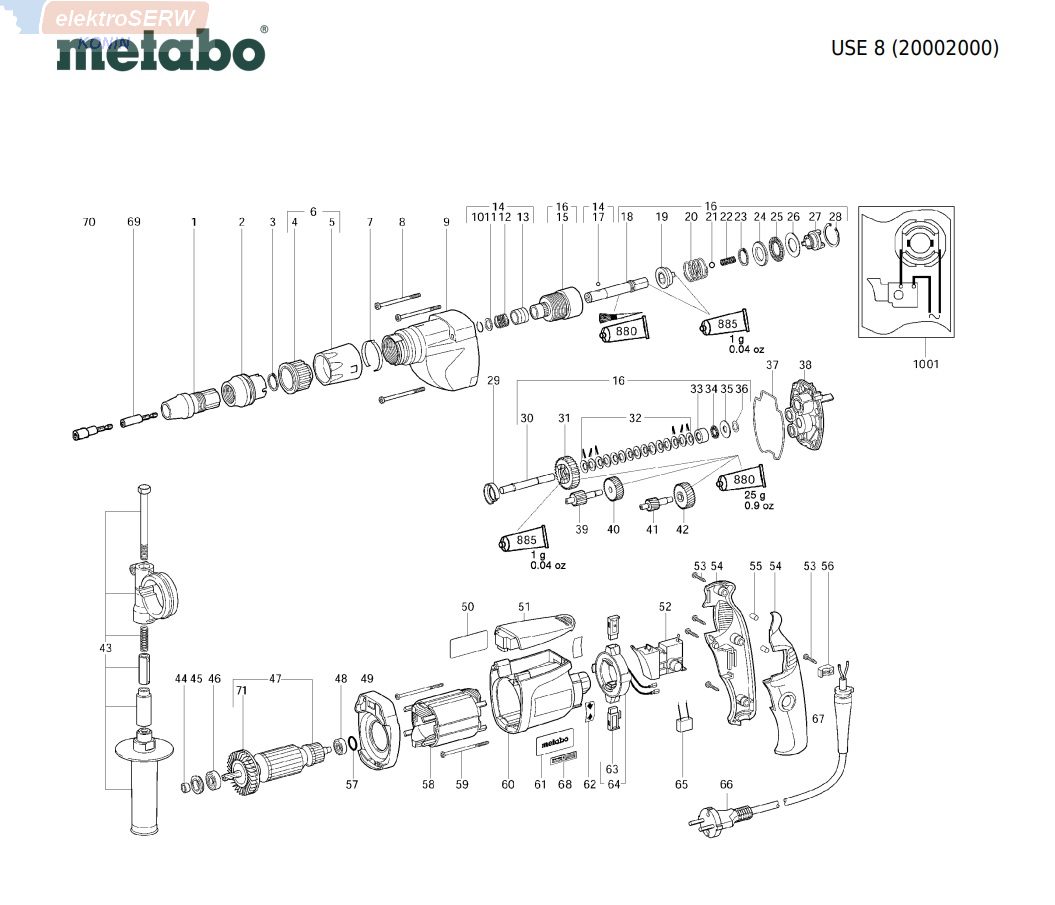

* Metabo schemat i spis części w języku niemieckim do wkrętarki ( Schrauber ) USE 8 ( 20002000 ):

Position (pozycja na schemacie), Anzahl (ilość), Typennummer (nr katalogowy urządzenia), Bezeichnung (opis):

1; 1; 316033280 Anschlaghuelse vollst.

2; 1; 316035530 Tiefenanschlag vollst.

3; 1; 141155920 V-Ring

4; 1; 343378450 Huelse

5; 1; 343378460 Stellhuelse

6; 1; 316034130 Stellhuelse vollst.

7; 1; 342050770 Blattfeder

8; 3; 141122480 Linsenblechschraube

9; 1; 316034110 Getriebegehaeuse vollst.

10; 1; 141181150 Sprengring

11; 1; 339006740 Ring

12; 1; 342021080 Druckfeder

13; 1; 341057060 Huelse

14; 1; 316034140 Schnellwechselverschluss vollst.

15; 1; 341005350 Lagerhuelse

16; 1; 316034120 Kupplung vollst.

17; 1; 143120080 Kugel

18; 1; 341603820 Werkzeugtraeger

19; 1; 341057050 Klauenring

20; 1; 342003040 Druckfeder

21; 1; 143120040 Kugel

22; 1; 342003030 Druckfeder

23; 1; 141155910 Sprengring

24; 1; 143114780 Laufscheibe

25; 1; 143113090 Axial-Nadelkranz

26; 1; 143114770 Axialscheibe

27; 1; 341057190 Klauenscheibe

28; 1; 141180940 V-Ring

29; 1; 343378740 Distanzbuechse

30; 1; 341603810 Welle

31; 1; 340003450 Klauenrad

32; 15; 141150520 Tellerfeder

33; 1; 341080170 Buchse

34; 1; 143113820 Axial-Nadelkranz

35; 1; 143114760 Axialscheibe

36; 1; 141151040 Scheibe

37; 1; 344095910 Formdichtung

38; 1; 316034100 Getriebeflansch vollst.

39; 1; 340050060 Ritzelwelle

40; 1; 340020090 Stirnrad

41; 1; 340012040 Ritzelwelle

42; 1; 340020080 Stirnrad

43; 1; 314000830 Haltegriff vollst.

44; 1; 343376040 Abdichtring

45; 1; 344095920 Gummipuffer

46; 1; 143113400 Rillenkugellager, 8X 22X 7

47; 1; 310007840 Anker vollst. 230V

48; 1; 143114750 Rillenkugellager, 6X 19X 6

49; 1; 343374260 Zwischenflansch

50; 1; 338042950 Leistungsschild

51; 1; 343374280 Deckel ohne Elektronik

52; 1; 343407200 Elektronikschalter ohne Stellrad, Hw

53; 5; 141117060 Linsenblechschraube

54; 1; 343393020 Pistolengriff zweiteilig

56; 1; 343362490 Kabelschelle

57; 1; 143192430 O-Ring

58; 1; 311009790 Feldpak.m.Wickl.230V

59; 2; 141116090 Linsenblechschraube

60; 1; 315012650 Motorgehaeuse

61; 1; 338122160 M-Schild 08 52x22

62; 2; 338117280 Hinweisschild-R+L Umschaltung

63; 1; 316034550 Kohlensatz 230V/120V

64; 1; 316028100 Kohlehaltermodul R+L

65; 1; 343253780 Entstoerkondensator

66; 1; 344493180 Kabel m.CEE-Stecker

67; 1; 344101140 Kabelschutz

68; 1; 399999990 Teil hier nicht erforderlich

69; 1; 344162720 Einsatzhalter

70; 1; 399999990 Teil hier nicht erforderlich

71; 1; 316035730 Luefter mit Staubschutzkorb

880; 1; 344130970 Tube Fett 50G 1,8Oz

885; 1; 344130930 Tube Fett 50G 1,8Oz

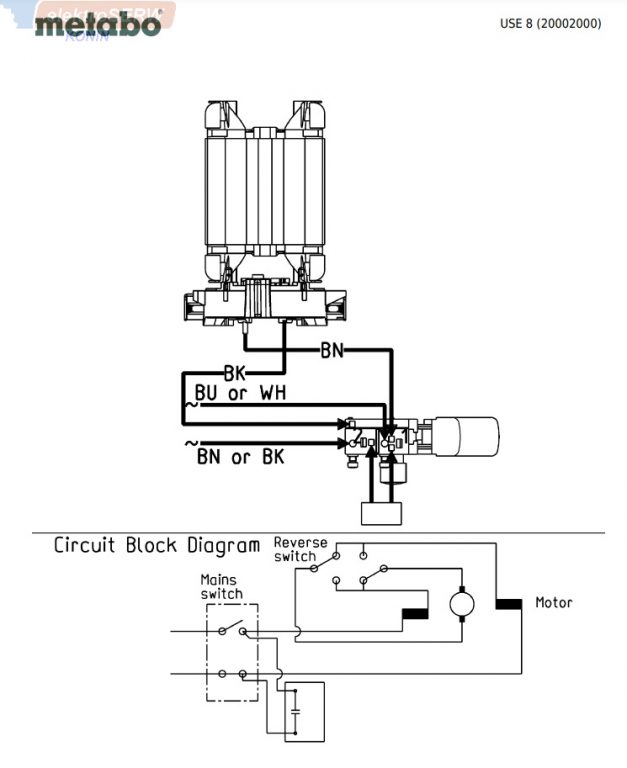

1001; 1; 338504130 Verdrahtungsplan
