* Lista części do PC6114 - POWER CUTTER



pozycja na schemacie, nr katalogowy, opis produktu, ilość:

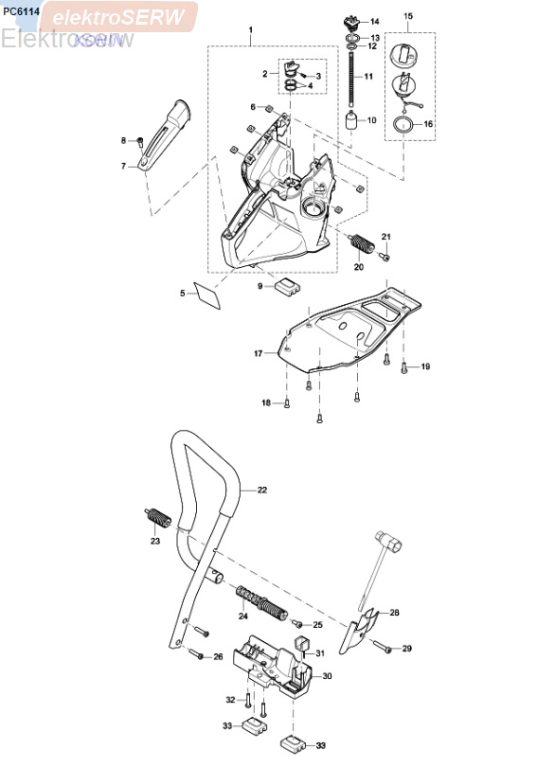

001; 123477-3  Wewnętrzna obudowa przekładni kpl;  1

002; 143445-0  Zawór pomocniczy;  1

003; 424170-5  Zawór;  1

004; 213829-7  Pokrywa włącznika on/off 17;  2

005; 852C59-9  Pokrywa pręta PC-6114;  1

006; 264108-6  SQUARE NUT M5;  5

007; 456295-7  Powłoka zewnętrzna uchwytu;  1

008; 266478-9  Płytka dźwigni kpl 5.5X16;  1

009; 424781-6  Sprężyna płaska rozrusznika;  1

010; 163499-1  SUCTION HEAD;  1

011; 424782-4  Papierowe worki;  1

012; 213826-3  Pokrywa włącznika on/off 13;  1

013; 213827-1  Pokrywa włącznika on/off 20;  1

014; 456299-9  Pokrywa prowadnika sztyftu;  1

015; 141378-3 T ANK CAP COMPLETE;  1

016; 213080-9  Pokrywa włącznika on/off 29.5;  1

017; 346958-2  BOTTOM SHEET;  1

018; 266991-7  Płytka dźwigni kpl 5X15;  4

019; 266605-8  Płytka dystansująca M5X16;  2

020; 143461-2  Noga stojaka;  2

021; 266950-1  Płytka dystansująca M6X14;  2

022; 143442-6  Wspornik podwójny (ściana);  1

023; 143460-4  Noga stojaka;  1

024; 143462-0  Noga stojaka;  1

025; 266950-1  Płytka dystansująca M6X14;  1

026; 266475-5  Płytka dźwigni kpl 5.5X20;  2

028; 456297-3  Klin;  1

029; 266990-9  Płytka dystansująca M6X35;  1

030; 319369-4  STAND SUPPORT;  1

031; 424788-2  Noga;  1

032; 266475-5  Płytka dźwigni kpl 5.5X20;  2

033; 424781-6  Sprężyna płaska rozrusznika;  2

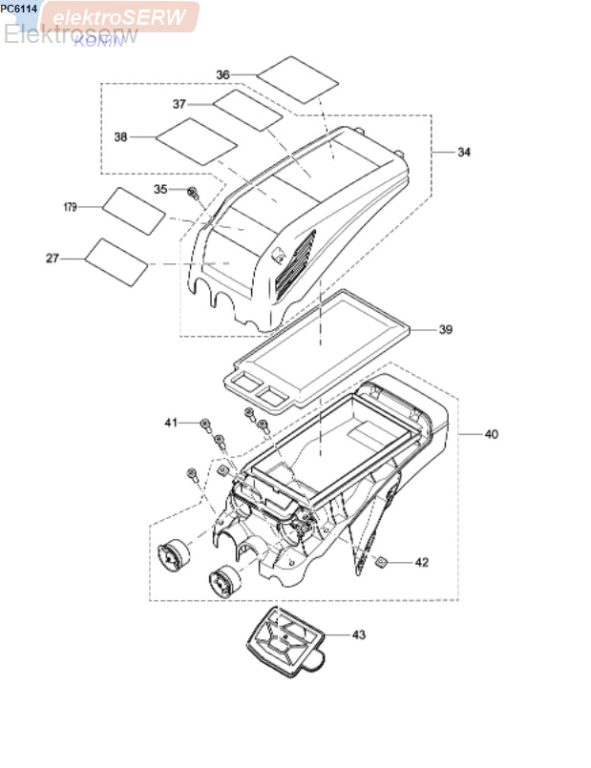

034; 143451-5  Osłona filtra;  1

035; 266947-0  Płytka dystansująca M5X14;  2

036; 807L79-2  Etykieta ostrzegawcza;  1

037; 807F55-0  Etykieta ostrzegawcza;  1

038; 807F56-8  Pokrywa włącznika next;  1

039; 424789-0  AIR FILTER;  1

040; 143453-1  Komplet osłony;  1

041; 266605-8  Płytka dystansująca M5X16;  5

042; 264108-6  SQUARE NUT M5;  2

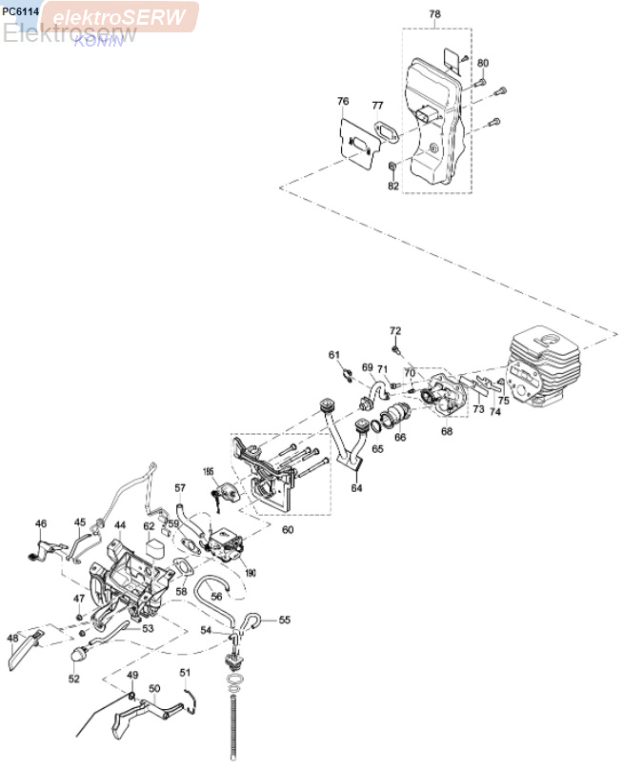

043-1; 422201-4  SEALING INTAKE MANIFOLD;  1

044; 456291-5  Kolektor;  1

045; 346957-4  Korbowód;  1

046; 456292-3  Kanał;  1

047; 264119-1  HEXAGONAL NUT M4;  4

048; 456294-9  Głowica żyłkowa;  1

049; 233631-2  Tuleja uszczelniająca;  1

050; 456293-1  Wkręt pasowany z łbem grzybkowym;  1

051; 326621-3  Wkręt pasowany z łbem płaskim i gniazdem 6-kątnym;  1

052; 168398-2  PRIMER PUMP;  1

053; 424785-8  VITON TUBE L=122mm;  1

054; 424783-2  VITON TUBE L=40mm;  1

055; 424784-0  VITON TUBE L=84mm;  1

056; 424786-6  VITON TUBE L=200mm;  1

057; 424787-4  TUBE. VITON 10X6 L=82MM;  1

058; 346956-6  Pasek transmisyjny;  1

059; 346955-8  Pasek na ramię kpl;  1

060; 143440-0  INTERMEDIATE WALL CPL.;  1

062; 424780-8  Osłona sitka separującego;  1

064; 424777-7  SUCTION PIPE;  2

065; 346867-5  Płyta cylindra kpl;  1

066; 424778-5  Uszczelka uchwytu;  1

068; 143439-5  Bloczek;  1

069; 424795-5  Płytka regulacyjna;  1

070-1; 326770-6  Pokrywa prowadnika sztyftu;  1

071-1; 251577-0  H.L. SOCKET HEAD BOLT M5X16;  2

072-1; 251577-0  H.L. SOCKET HEAD BOLT M5X16;  2

073; 346951-6  Zawór przewodu;  1

074; 310674-2  Ogranicznik zaworu;  1

075; 266985-2  Płytka dystansująca M4X8;  1

076; 346959-0  Kulka stalowa;  1

077; 346876-4  Uszczelnienie tłumika;  1

078; 161392-3  Komplet tłumika;  1

080; 266605-8  Płytka dystansująca M5X16;  3

082; 264108-6  SQUARE NUT M5;  1

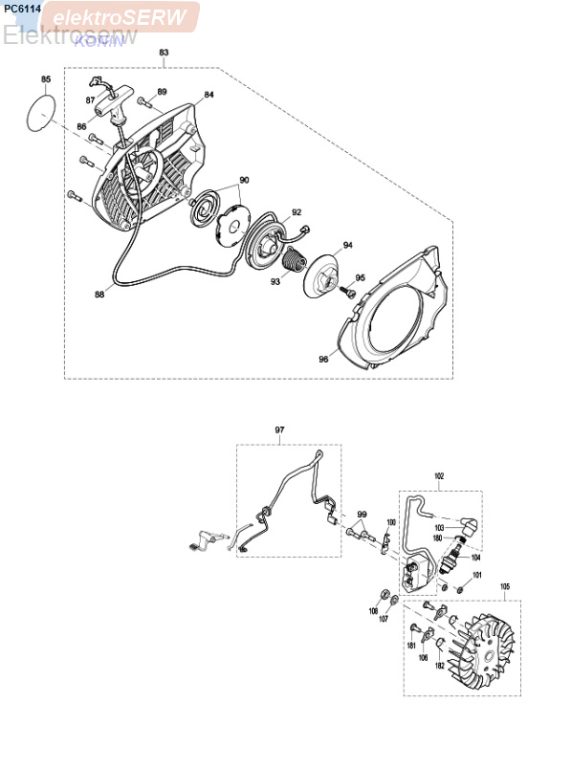

083; 143456-5  STARTING DEVICE RED CPL.;  1

084; 143457-3  Uchwyt sprężynowy;  1

085; 806P13-3  Etykieta z logo DOLMAR;  1

086; 452458-3  Uchwyt ślizgowy;  1

087; 267862-1  Podkładka sprężynowa 5;  1

088; 424797-1  Linka rozrusznika;  1

089; 266938-1  Płytka dystansująca M5X20;  4

090; 140587-1  Komplet sprężyny zwijającej;  1

092; 456308-4  Filc;  1

093; 234193-3  SPRING EASY START;  1

094; 456309-2  Łatwe uruchamianie prowadnicy;  1

095; 266616-3  Śruba z gniazdem 6-kątnym;  1

096; 456307-6  Bijak kpl;  1

097; 161390-7  Przewód zwarciowy;  1

099-1; 266472-1  Płytka dystansująca M5X20;  2

100; 346954-0  EARTH SHEET;  1

101; 451462-9  Podkładka ochronna;  2

102-1; 123479-9  Płytka przedniego ramienia;  1

103; 424706-0  PLUG CAP;  1

104; 168517-0  SPARK PLUG;  1

105; 143450-7  Komplet koła zamachowego;  1

106; 346953-2  Zapadka;  2

107; 267822-3  Podkładka sprężynowa 8;  1

108; 264022-6  HEX. NUT M8X1;  1

109; 456289-2  Kulka;  1

110; 266942-0  Płytka dystansująca M5X20;  1

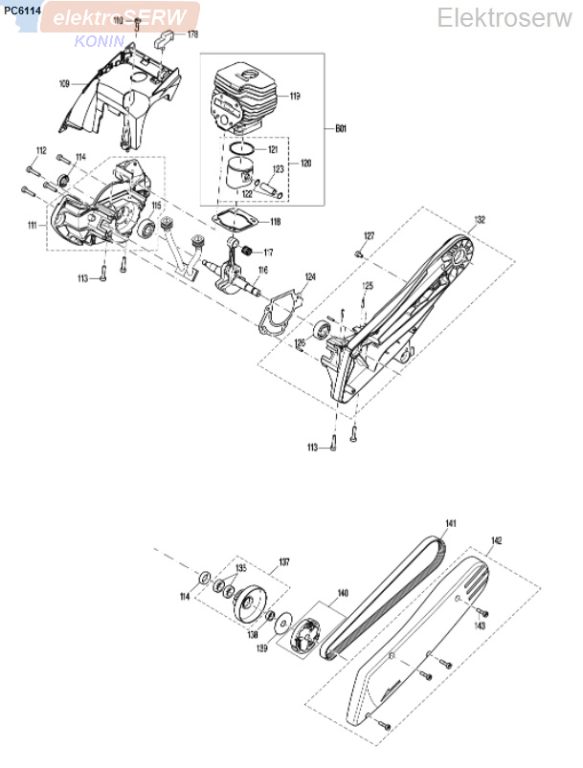

111; 143437-9  Komplet obudowy skrzyni korbowej MS;  1

112; 266984-4  Płytka dystansująca M5X25;  4

113; 266984-4  Płytka dystansująca M5X25;  4

114; 213814-0  Pierścień promieniowy;  2

115; 211154-0  BALL BEARING 6202;  1

116; 143435-3  CRANK SHAFT COMPLETE;  1

117; 212164-0  Pokrywa prowadnicy;  1

118; 346950-8  Naklejka "sjs2";  1

119; 319375-9  Cylinder 47;  1

120-2; 191L97-3  PISTON SET;  1

121; 257384-9  Prowadnica kątomierza D47;  1

122-1; 234390-1  Zacisk tłoka 11;  1

123-1; 257846-7  Prowadnica dolna kpl;  1

124; 346966-3  Uszczelka skrzyni korbowej;  1

125; 258038-1  Tuleja harmonijkowa do odsysania pyłu 3-16;  4

126; 211154-0  BALL BEARING 6202;  1

127; 266474-7  Płytka dystansująca M5X9;  1

132; 143449-2  Komplet obudowy skrzyni korbowej CS;  1

135; 211168-9  BALL BEARING 6901;  2

137; 161387-6  Koło łączące;  1

138; 257385-7  SPACER;  1

139; 267389-1  Osłona portu 12;  1

140; 168510-4  Koło;  1

141; 424799-7  Pasek klinowy;  1

142; 143498-9  Dźwignia łącznika;  1

143; 266942-0  Płytka dystansująca M5X20;  4

144; 266976-3  Płytka blokująca kpl M8X25;  1

146; 234389-6  Silnik indukcyjny 20X1.2;  1

148-1; 251577-0  H.L. SOCKET HEAD BOLT M5X16;  6

149; 319373-3  Pierścień dociskowy;  1

150; 424792-1  Terminal nieizolowany;  1

151; 424794-7  Sprężyna śrubowa (wewnętrzny);  1

152; 424793-9  Sprężyna śrubowa (zewnętrzny);  1

153; 424792-1  Terminal nieizolowany;  1

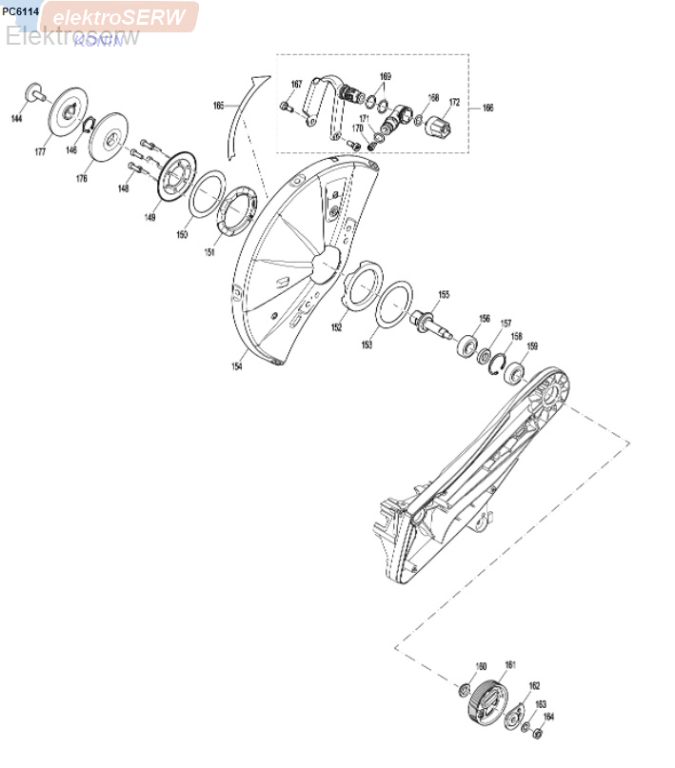

154-1; 140V94-6  HOOD COMPLETE;  1

155; 326623-9  Oś;  1

156-1; 211137-0  BALL BEARING 6201LLU;  1

157; 257386-5  SPACER;  1

158; 234388-8  Silnik indukcyjny 32X1.2;  1

159-1; 211137-0  BALL BEARING 6201LLU;  1

160; 216217-7  Podkładka;  1

161; 222188-8  PULLEY PJ6;  1

162; 310675-0  Tarcza mimośrodowa;  1

163; 267822-3  Podkładka sprężynowa 8;  1

164; 264022-6  HEX. NUT M8X1;  1

165; 807G52-2  Etykieta ostrzegawcza;  1

166-1; 183J43-8  Zestaw przystawki do wody;  1

C10; 143452-3  Zestaw adapterów odświeżających;  1

167; 266994-1  Podkładka polipropylenowa;  2

168; 213828-9  Pokrywa włącznika on/off 11;  1

169; 213584-1  Pokrywa włącznika on/off 16;  2

170; 424791-3  WATER FILTER;  1

171; 213828-9  Pokrywa włącznika on/off 11;  1

172; 266993-3  Śruba regulacyjna;  1

176; 319371-7  Przeklładnia wewnętrzna kpl 20.0;  1

177; 319372-5  Przeklładnia wewnętrzna kpl 25.4;  1

178; 424796-3  Usczelka uchwytu;  1

180; 234358-7  Sprężyna zacisku;  1

181; 266626-0  Płytka dźwigni kpl 5X12;  2

182; 233629-9  Sprężyna skrętna;  2

185-1; 143441-8  AIR HEAD COMPLETE;  1

190; 161395-7  Gąbka falista DM21A;  1

192; 234390-1  Zacisk tłoka 11;  1

193; 422641-6  INTAKE FLANGE GASKET;  1

A01-2; 198692-8  Wkręt samogwintujący z grubym łbem;  1

C10; 782025-3  Wlot kpl;  1

C20; 782033-4  Zamienny adapter kpl 13/19;  1

C30; 783012-5  Śruba z kołnierzem i gniazdem 6-kątnym;  1

C40; 831340-3  Wkręt samogwintujący pf z kołnierzem;  1

A02; 123121-2  Łapacz sprężyny;  1

A03B; B-54053  DIAMOND WHEEL350X25.4, NEBULA;  1

B01; 183J68-2  Nasadka zamiatająca;  1

B02; 183F33-7  STARTER-RATCHET SET;  1

E01; 809P13-2  Kołek flanszy;  1
