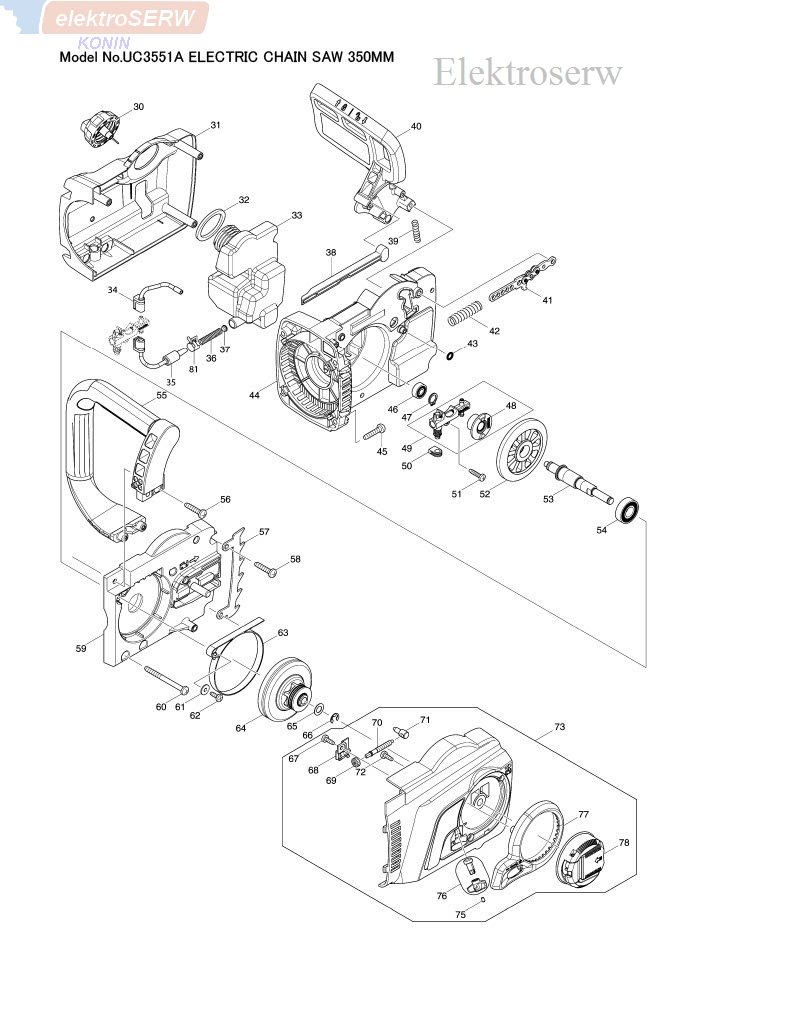

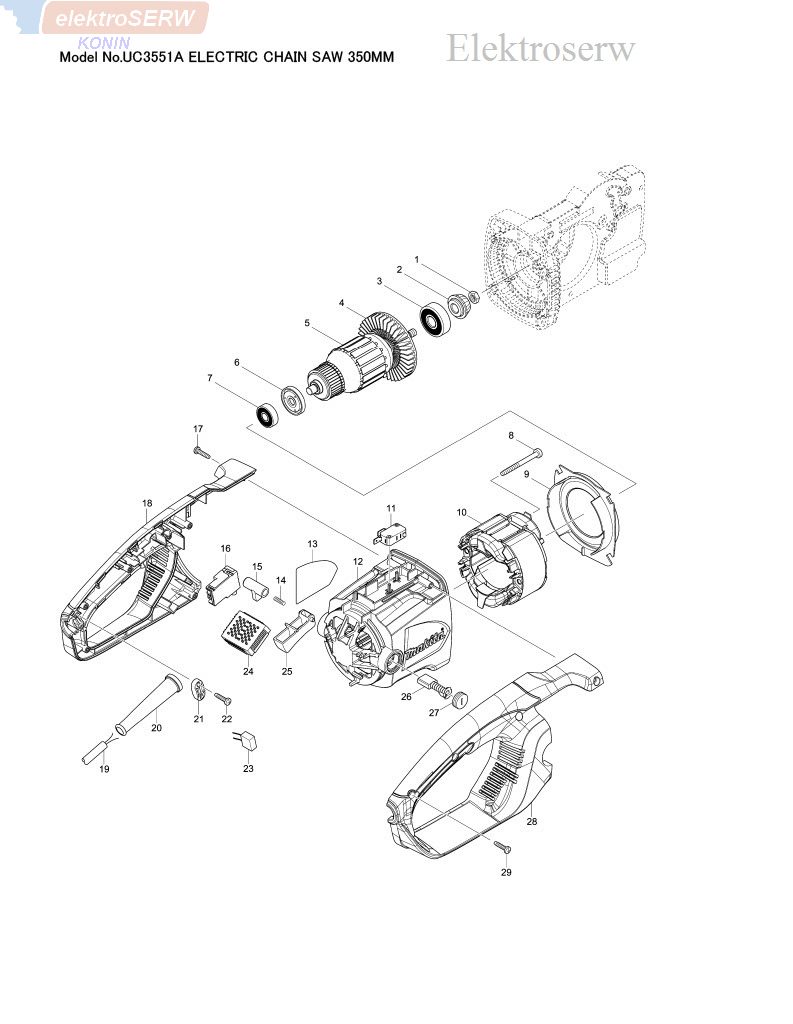

* Lista części do UC3551A - ELECTRIC CHAIN SAW 350MM / elektryczna piła łańcuchowa pilarka

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 931403-6  HEX. NUT M8;  1

002; 227626-5  Tuleja c 12;  1

003; 211111-8  BALL BEARING 6301LLB;  1

004; 240003-4  Ogranicznik kąta 80;  1

005; 517904-4  Wirnik 240V;  1

006; 681666-1  Podkładka z żywicy;  1

007; 210084-2  BALL BEARING 629ZZ;  1

008; 266095-5  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X55;  2

009; 419410-4  Część tnąca;  1

010; 636394-3  Oś amortyzatora 240V;  1

011; 650577-1  Przełącznik SD-006-BB2AA-AA;  1

012; 142348-5  Komplet obudowy silnika;  1

C11; 643536-2  Etykieta walizki stalowej 6.5X13.5;  2

013; 815F99-6  Pokrywa pręta UC3551A;  1

014; 233173-6  Sprężyna dociskowa 4;  1

015; 416178-3  LOCK-OFF BUTTON;  1

016; 650717-1  Przełącznik TGC30B;  1

017; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

018; 187901-0  Płyta uciskowa przewodu harmonijkowego;  1

C10; 802G51-9  Etykieta ostrzegawcza;  1

019; 665894-6  Przekaźnik naprądowy kpl 1.0-2-0.5;  1

020; 682540-6  CORD GUARD 9.3-90;  1

021; 687124-5  STRAIN RELIEF;  1

022; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

023; 645105-5  NOISE SUPPRESSOR;  1

024; 631719-6  Sterownik;  1

025; 419411-2  Walizka transportowa plastikowa;  1

026; 181044-0  Futro polerskie 153;  1

027-1; 643650-4  BRUSH HOLDER CAP 6.5-13.5;  2

028; 187901-0  Płyta uciskowa przewodu harmonijkowego;  1

C10; 802G51-9  Etykieta ostrzegawcza;  1

029; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  6

030; 142282-9  TANK CAP COMPLETE;  1

031; 454822-4  Pierścień przekładni planetarnej;  1

032; 421959-2  Tuleja ślizgowa;  1

033; 454826-6  Pokrywa tylna silnika;  1

034; 424611-1  Końcówka stykowa B;  1

035; 424610-3  Końcówka stykowa A;  1

036; 231975-4  Tuleja uszczelniająca;  1

037; 416274-7  CAP;  1

038; 454825-8  Smar shell alvania;  1

039; 233174-4  Sprężyna dociskowa 6;  1

040; 142341-9  FRONT HAND GUARD COMPLETE;  1

C10; 802K54-7  Pokrywa włącznika next;  1

041; 158044-5  Podstawa zaczepu;  1

042; 234005-0  Sprężyna dociskowa 9;  1

043; 213017-6  Pokrywa włącznika on/off 6;  1

044; 454821-6  Pierścień osadczy;  1

045; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  4

046-1; 210206-4  BALL BEARING 606ZZ;  1

047; 961006-2  Pierścień ustalający (ZEWN.) S-10;  1

048; 221427-3  Przekładnia ślimakowa;  1

049-2; 142156-4  OIL PUMP COMPLETE;  1

050; 424612-9  Pierścień z gąbki;  1

051; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

052; 227627-3  Tuleja c 37;  1

053; 326373-6  Wrzeciono;  1

054-1; 210205-6  BALL BEARING 6001ZZ;  1

055; 454823-2  Uchwyt przedni;  1

056; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  2

057; 345651-5  SPIKE BUMPER;  1

058; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  2

059; 319091-3  Dźwignia dławika;  1

060; 266044-2  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X60;  2

061; 267195-4  Osłona portu 4;  1

062; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  1

063; 168426-3  BRAKE BAND;  1

064-1; 123886-6  Etykieta na zakrętkę magazynu;  1

065; 253215-0  Osłona portu 8;  1

066; 259033-4  Uprząż E-6;  1

067; 266427-6  Dźwignia rozrusznika 4X12;  1

068; 454818-5  Latarka kpl;  1

069; 227496-2  Koło stożkowe proste 14;  1

070; 326372-8  Amortyzator zbiornika paliwa;  1

071; 326310-0  Sworzeń regulacyjny;  1

072; 266427-6  Dźwignia rozrusznika 4X12;  3

073-1; 183B54-5  Tylna osłona paska;  1

C10; 142342-7  Tylna osłona nasadki;  1

075; 263002-9  Sprężyna skrętna kpl 4;  1

076; 142665-3  Obudowa główna kpl;  1

077; 454819-3  Pokrywa nakrętki;  1

078; 142235-8  NUT COMPLETE;  1

081; 324685-1  HOSE CLAMP;  1

A01; 158024-1  Płytka naciągu;  1

A02-1; 165201-8  GUIDE BAR 14;  1

A03; 419288-5  Gniazdo zawóru wylotowego;  1

A04-1; 196212-2  Zestaw łańcucha tnącego;  1

E01; 805011-8  Torba na akumulatory 103DB;  1
