Bosch elektronika do odkurzacza GAS 50M
Bosch - elektronika.
Zastosowanie: GAS 50M
Numer katalogowy: 1609203D16

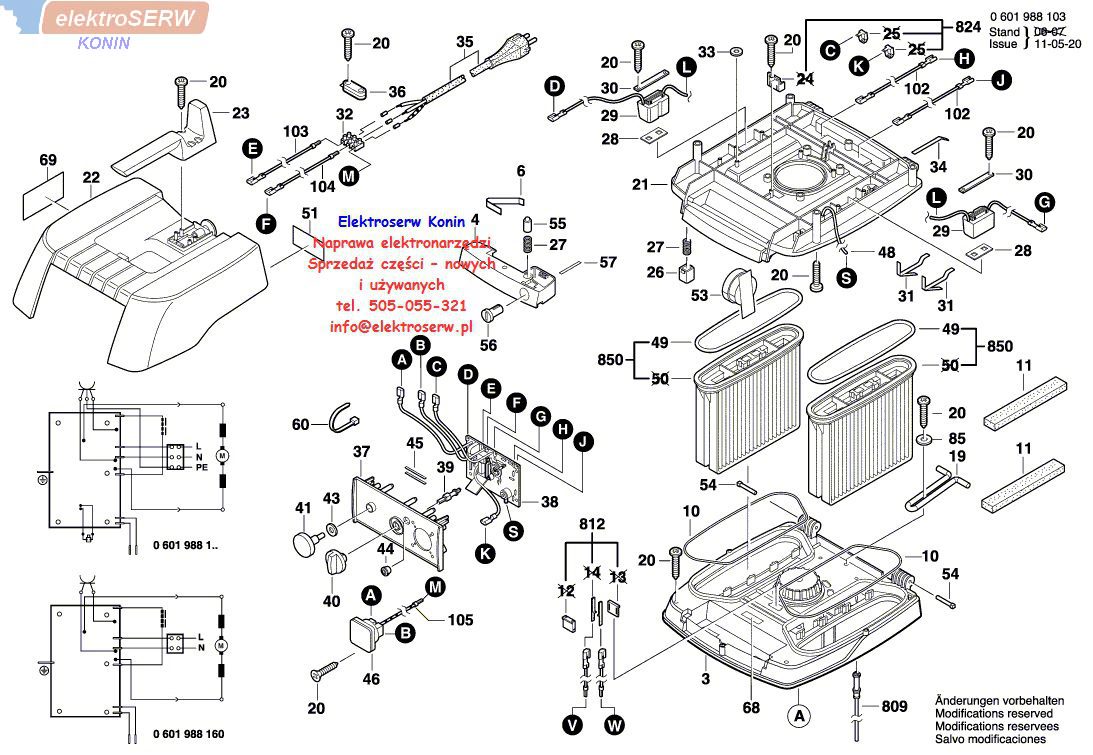

Pozycja na schemacie: 38
Dostępne części wg poniższego opisu.
| Poz. | Numer katalogowy | Opis |
| 3 | 1 600 A00 0R5 | Kadłub Silnika |
| 4 | 1 609 203 D09 | ZAMKNIĘCIE RYGLOWE |
| 5 | 1 609 203 C27 | PALEC PRZERYWACZA |
| 6 | 1 609 203 C28 | SPRĘŻYNA PŁYTKOWA |
| 7 | 1 609 203 C29 | Mata Dźwiękochłonna |
| 8 | 1 609 203 C30 | Mata Dźwiękochłonna |
| 10 | 1 609 203 C32 | Sznur Uszczelniający 3 M |
| 42379 | 1 609 203 C33 | Sznur Uszczelniający 1,5 M |
| 11 | 1 609 203 C34 | FILTR POWIETRZA |
| 15 | 1609201669 | Pierścień Uszczelniający |
| 17 | 1 609 203 B13 | Pierścień Uszczelniający |
| 19 | 1 600 A00 0RW | PODPORA |
| 20 | 2910611015 | Wkręt Do Blach DIN 7981-B3,5x25 |
| 21 | 1 600 A00 0R7 | Obudowa Pośrednia |
| 22 | 1 609 203 C42 | Pokrywa |
| 23 | 1 609 203 C43 | UCHWYT |
| 26 | 1 609 203 C46 | Element Dociskowy |
| 27 | 1609201685 | SPRĘŻYNA DOCISKOWA |
| 28 | 1609201663 | USZCZELKA |
| 29 | 1609201662 | WIBRATOR DO ZABUDOWY 220-240V |
| 30 | 1 609 203 C48 | Blacha Trzymająca |
| 31 | 1 609 203 C49 | Obejma Kontaktowa |
| 32 | 1 609 203 C50 | ZACISK PRZYŁĄCZENIOWY |
| 33 | 1 609 203 C51 | DOCISKACZ |
| 34 | 1 609 203 C52 | Sprężyna Kontaktowa |
| 35 | 1 609 203 C53 | Przewód Zasil. Sieciowy |
| 36 | 1 609 203 C54 | UCHWYT PRZEWODU |
| 37 | 1 609 203 C59 | Zaślepka Czołowa |

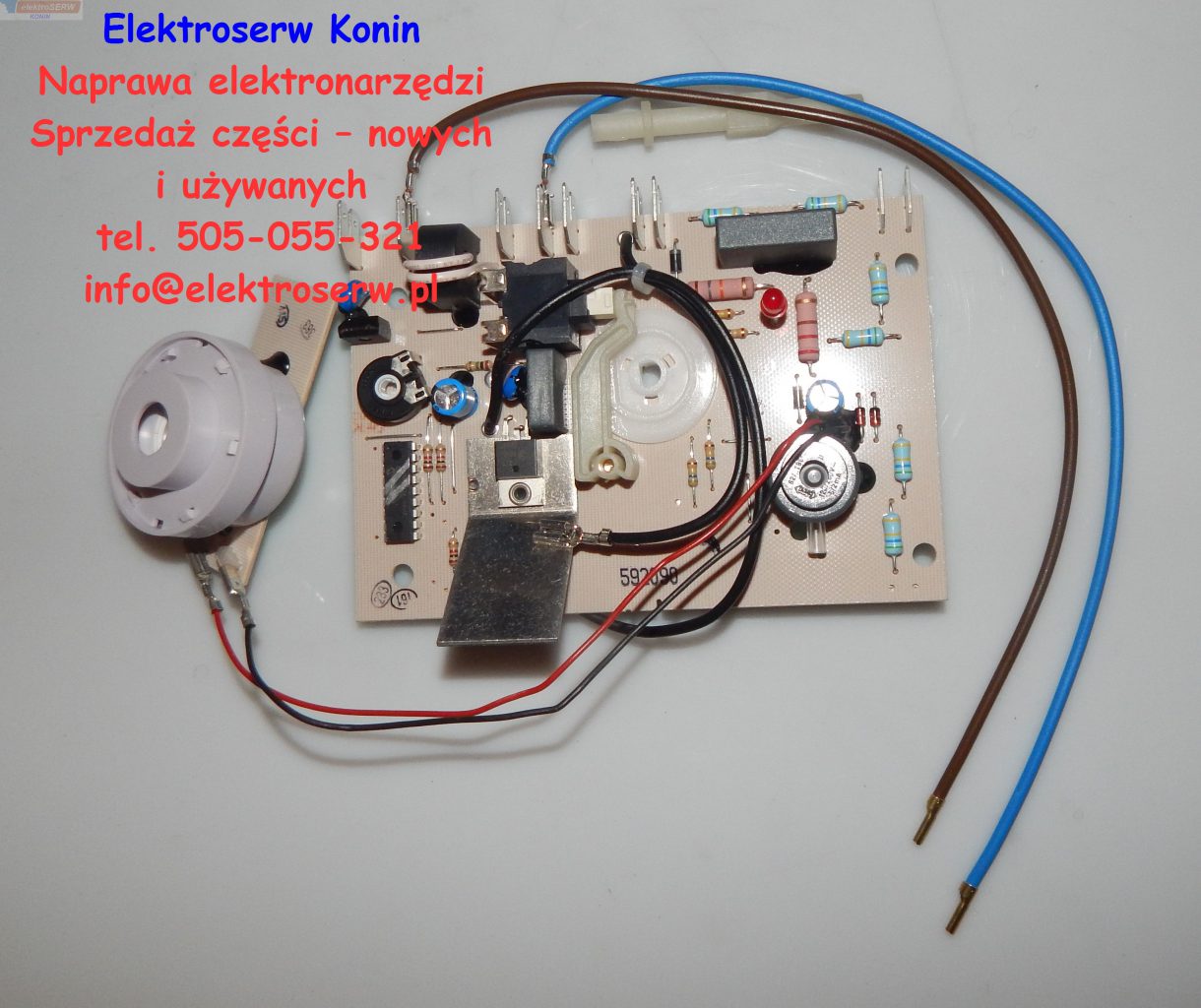

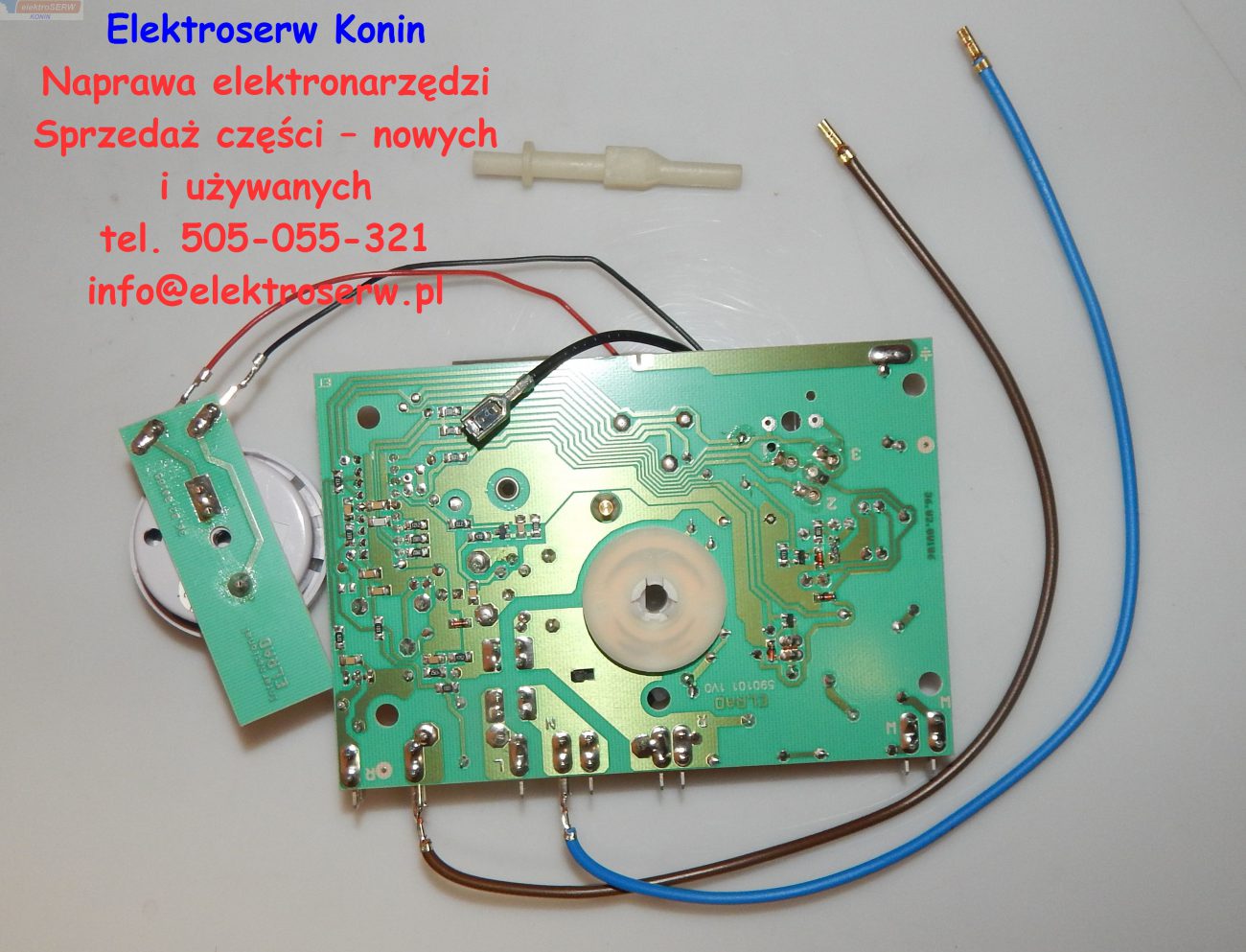

| 38 | 1 609 203 D16 | Płytka Druk. Z Elementami 230V |
| 39 | 1 609 203 W42 | OŚ |
| 40 | 1 609 203 C58 | Przycisk |
| 41 | 1 609 203 D13 | Gałka Obrotowa |
| 43 | 1 609 203 C61 | KOŁO ZAPADKOWE |
| 44 | 1609201654 | Lampa Wskaźnikowa |
| 45 | 1 609 203 C62 | Sprężyna Łącząca |
| 46 | 1 609 203 C63 | Gniazdo |
| 48 | 1 609 203 C65 | WĄŻ Z TWORZYWA SZTUCZNEGO |
| 49 | 1 609 203 C66 | Pierścień Uszczelniający |
| 51 | 1 601 118 C99 | TABLICZKA ZNAMIONOWA |
| 53 | 1 609 203 C69 | SYRENA |
| 54 | 1 609 203 C70 | Sworzeń Lożyska |
| 55 | 1 609 203 C71 | ZATYCZKA |
| 56 | 1 609 203 C72 | EL. ZAMYKAJĄCY |
| 57 | 1 609 203 C73 | SPRĘŻYNA |
| 58 | 1 609 203 C74 | Wspornik |
| 60 | 1 609 203 C76 | ZŁĄCZKA |
| 62 | 1 609 203 C77 | Kratka Ochronna |
| 66 | 1 609 203 Z24 | Zestaw Szczotek Węglowych |
| 68 | 1 601 118 C61 | TABLICZKA OSTRZEGAWCZA |
| 69 | 1 601 118 E17 | TABLICZKA OSTRZEGAWCZA |
| 74 | 1609202727 | Zaślepka |
| 75 | 1 609 203 K69 | Krążek Kierujący |
| 80 | 1 609 203 D14 | Pojemnik Na Kurz |
| 82 | 1 609 203 C90 | OŚ |
| 83 | 1 609 203 C91 | Koło Wirnikowe |
| 85 | 1609202726 | PODKŁADKA Ø4,2xØ11x1,2MM |
| 86 | 2910611015 | Wkręt Do Blach DIN 7981-B3,5x25 |
| 87 | 1 609 203 C93 | PAŁĄK |
| 88 | 1 609 203 C94 | Podkł. Sprężysta Zabezp. |
| 92 | 1 609 203 E24 | Płyta Dociskowa |
| 101 | 1 609 203 Z25 | PRZEWÓD ŁĄCZĄCY |
| 102 | 1 609 203 C96 | PRZEWÓD ŁĄCZĄCY |
| 103 | 1 609 203 C97 | PRZEWÓD ŁĄCZĄCY |
| 104 | 1 609 203 C98 | PRZEWÓD ŁĄCZĄCY |
| 105 | 1 609 203 U04 | PRZEWÓD ŁĄCZĄCY |
| 650 | 1 600 A00 0W2 | Dętka |
| 650/1 | 1 609 203 V36 | Króciec Przyłączeniowy |
| 651 | 1609202525 | TULEJA NASTAWCZA |
| 652 | 1609202527 | RURA SSĄCA Ø 35x500 |
| 653 | 1609202526 | Zwężka Venturiego |
| 654 | 2609390006 | Zwężka Venturiego |
| 654/1 | 1609390493 | SZCZOTKA |
| 654/2 | 1609390494 | SZCZOTKA |
| 654/3 | 1609390495 | Szczotka Paskowa |
| 655 | 1609202532 | DYSZA DO FUG Ø 35 MM |
| 673 | 1 609 203 C80 | WOREK NA PYŁ |
| 801 | 1 609 203 C39 | KOŁNIERZ POŚREDNI |
| 802 | 1 609 203 C95 | PRZEWÓD ŁĄCZĄCY |
| 803 | 1 609 203 C81 | Zestaw Szczotek Węglowych |
| 809 | 1 609 203 M84 | Elektroda |
| 812 | 1 609 203 C40 | WTYK |
| 816 | 1 609 203 Z37 | Dmuchawa Ssąca |
| 824 | 1 609 203 C75 | Zestyk Gniazdowy |
| 850 | 1 609 203 C99 | FILTR POWIETRZA |
| 881 | 1 609 203 L96 | ZACISK |
| 890 | 1 600 A00 0W2 | Dętka |
| 890/2 | 1 609 203 V36 | Króciec Przyłączeniowy |
| 895 | 1 600 A00 0W0 | Króciec Przyłączeniowy |
