* Lista części do DGA512 - 125MM CORDLESS ANGLE GRINDER / akumulatorowa szlifierka kątowa

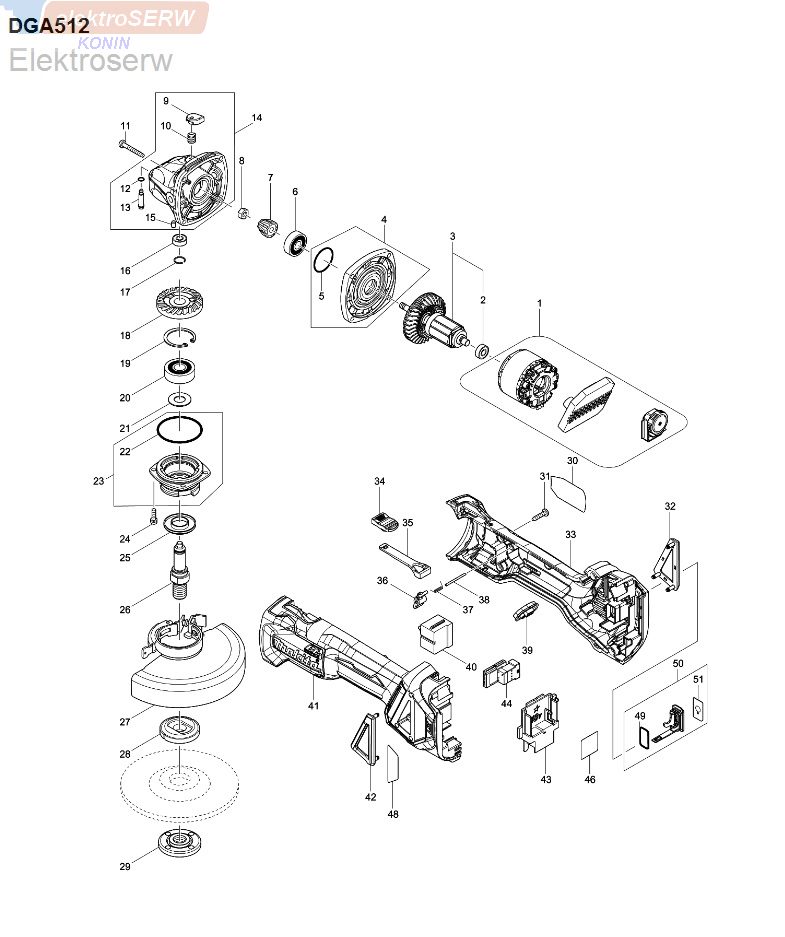

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 629297-8  Komplet stojana;  1

002; 210169-4  BALL BEARING 607LLB;  1

003; 510329-1  Wirnik kpl.;  1

004-1; 136170-0  GEAR HOUSING COVER ASS'Y;  1

005-1; 213407-3  O-ring 26;  1

006; 210042-8  BALL BEARING 629LLB;  1

007-1; 226861-2  SPIRAL BEVEL GEAR 10;  1

008; 252186-8  HEX. NUT M6;  1

009; 417771-6  PIN CAP;  1

010; 233072-2  Sprężyna dociskowa 8;  1

011; 266361-0  Wkręt samogwintujący z grubym łbem 4X30;  4

012; 213960-9  O-ring 5;  1

013; 256546-6  Sztyft kołnierzowy ramienny 4;  1

014; 135929-2  Obudowa przekładni kpl.;  1

015; 263002-9  Sztyft gumowy 4;  1

016; 210033-9  BALL BEARING 696ZZ;  1

017; 233950-6  Sprężyna pierścieniowa 11;  1

018-1; 226862-0  SPIRAL BEVEL GEAR 37;  1

019; 962151-6  Pierścień ustalający (WEWN.) R-32;  1

020; 211129-9  BALL BEARING 6201DDW;  1

021-1; 267238-2  Podkładka 12;  1

022; 213622-9  O-ring 45;  1

023; 135928-4  BEARING BOX ASSEMBLY;  1

024; 911121-2  Wkręt z łbem stożkowym ściętym M4X14 W;  4

025; 345464-4  Pierścień labiryntowy;  1

026; 324954-0  Wrzeciono;  1

027; 123145-8  Osłona tarczy (beznarzędziowa) kpl. 125AK;  1

C10; 213009-5  O-ring 4;  1

C20; 265180-1  Wkręt z łbem stożkowym ściętym M5X16;  1

028; 224415-9  Kołnierz wewnętrzny 42;  1

029; 224554-5  LOCK NUT 14-45;  1

030; 853X67-9  Tabliczka znamionowa DGA512;  1

031; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  5

032; 455450-8  Osłona przeciwpyłowa R;  1

033; 183H81-8  Obudowa silnika kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

034; 455447-7  Pokrętło do przełączania;  1

035; 455446-9  Dźwignia przełącznika;  1

036; 455448-5  Dźwignia;  1

037; 231679-8  Sprężyna skrętna 2;  1

038; 268330-7  Kołek 2;  1

039; 142901-7  Panel wskaźników kpl.;  1

040; 650579-7  Przełącznik 1246.3223;  1

041; 183H81-8  Obudowa silnika kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

042; 455449-3  Osłona przeciwpyłowa L;  1

043; 643874-2  Zacisk;  1

044; 620752-3  Sterownik pomocniczy;  1

046; 853X71-8  Etykieta z numerem seryjnym DGA512;  1

048; 816D93-9  Naklejka z instrukcją;  1

049B; 213218-6  O-ring 16;  1

049-1A; 213218-6  O-ring 16;  1

050-1B; 140G30-2  CAP COMPLETE;  1

050-2A; 140G30-2  CAP COMPLETE;  1

051-1; 818H48-4  Etykieta korka;  1

A01; 158237-4  Komplet uchwytu 36;  1

A02; A-80656  GRINDING WHEEL 125 WA36N;  1

A03; 782423-1  Klucz do nakrętki kontrującej 35;  1

A04-3A; 198900-7  Jednostka bezprzewodowa kpl.;  1

A08; 821551-8  Walizka systemowa (typ 3);  1

C10; 453974-8  Zatrzask;  4

A09A; 816K16-9  Etykieta DGA512ZJU;  1

A09B; 818A08-4  Etykieta DGA512ZJ;  1

A10A; 816K17-7  Etykieta obudowy z tworzywa sztucznego DGA512ZJU;  2

A10B; 818A09-2  Etykieta obudowy z tworzywa sztucznego DGA512ZJ;  2

A11; 839252-4  Wewnętrzna wkładka;  1

A13; 199710-5  CUTTING W.C.A. 125 SET;  1
