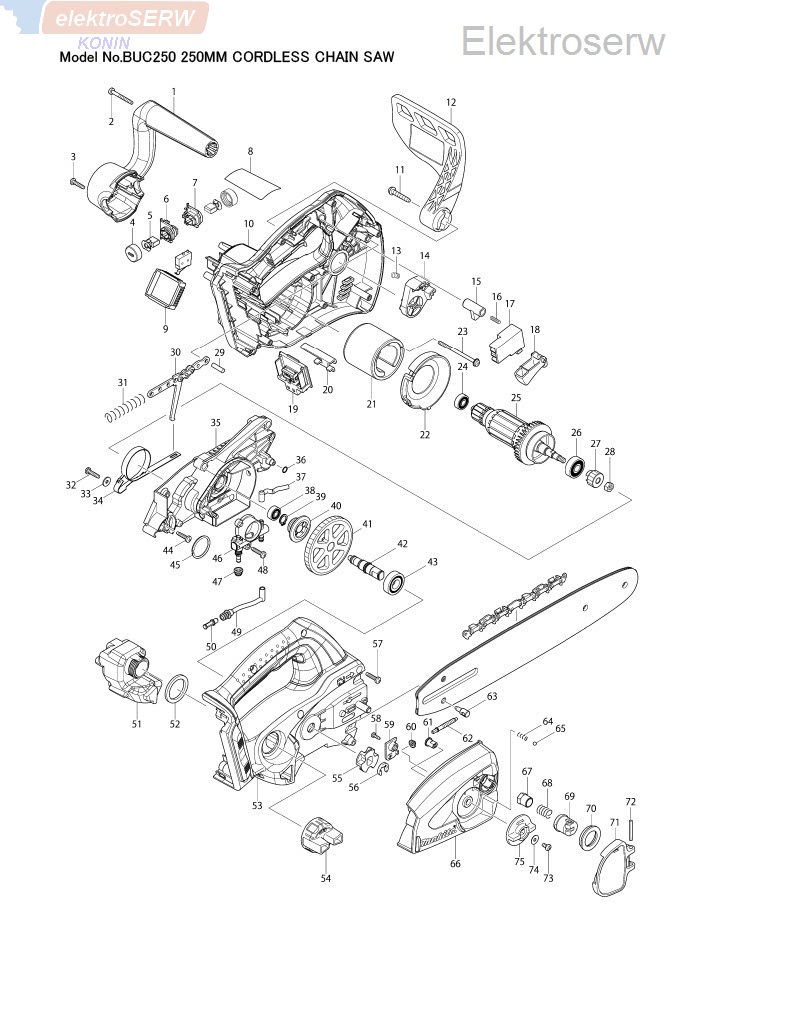

* Lista części do BUC250 - 250MM CORDLESS CHAIN SAW / akumulatorowa piła / pilarka łańcuchowa

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 451972-6  Uchwyt przedni;  1

002; 266053-1  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X35;  1

003; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

004; 643941-3  BRUSH HOLDER CAP;  2

005; 194928-3  Szczotki węglowe;  1

006-1; 643891-2  Uchwyt szczotek węglowych;  1

007-1; 643892-0  Uchwyt szczotek węglowych;  1

008; 868008-8  Tabliczka znamionowa BUC250;  1

009; 631971-6  Sterownik;  1

010-1; 187378-9  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

011; 266173-1  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X30;  1

012-3; 141677-3  FRONT HAND GUARD COMPLETE;  1

C10; 800A01-2  Etykieta ostrzegawcza;  1

013; 231298-0  Sprężyna dociskowa 6;  1

014; 451973-4  HAND GUARD SUPPORT;  1

015; 416178-3  LOCK-OFF BUTTON;  1

016; 233173-6  Sprężyna dociskowa 4;  1

017; 650631-1  Przełącznik;  1

018; 450212-9  Dźwignia przełącznika;  1

019; 643849-1  Zacisk;  1

020; 346039-2  Płytka podtrzymująca;  1

021; 638571-3  Jarzmo;  1

022; 451970-0  Płytka progu kierującego;  1

023; 266292-3  Wkręt samogwintujący z grubym łbem 4X65;  2

024; 210062-2  BALL BEARING 607ZZ;  1

025; 519268-2  Wirnik silnika elektrycznego kpl. 36V;  1

026; 211092-6  BALL BEARING 629DDW;  1

027; 227252-0  Koło zębate 16;  1

028; 252186-8  HEX. NUT M6;  1

029; 256123-4  Kołek 5;  1

030; 158047-9  Płytka łącząca;  1

031; 233175-2  Sprężyna dociskowa 9;  1

032-1; 265620-9  Wkręt samogwintujący z kołnierzem 4X18;  1

034; 168321-7  BRAKE BAND;  1

035; 140488-3  Obudowa łożyska kpl.;  1

036; 213039-6  O-ring 6;  1

037; 422058-3  Złącze;  1

038; 210028-2  BALL BEARING 606ZZ;  1

039; 961006-2  Pierścień ustalający (ZEWN.) S-10;  1

040; 221422-3  Przekładnia ślimakowa;  1

041; 227251-2  Koło zębate 73;  1

042; 325931-5  Wrzeciono;  1

043-1; 210163-6  BALL BEARING 6001DDW;  1

044; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  4

045-1; 257311-6  Pierścień 28;  1

046; 168393-2  OIL PUMP;  1

047; 421875-8  Przelotka;  1

048; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

049-1; 422313-3  Złącze;  1

051; 451974-2  Zbiornik oleju;  1

052; 424326-0  SPONGE SHEET;  1

053-1; 187378-9  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

054-1; 140L59-8  TANK CAP COMPLETE;  1

055; 221526-1  Koło zębate;  1

056; 961014-3  Pierścień blokujący (EXT) E-8;  1

057; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  9

058; 266007-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10;  1

059; 419241-1  Pokrywa;  1

060; 227496-2  Koło stożkowe proste 14;  1

061 ;227495-4  Koło stożkowe proste 14;  1

062; 324620-9  Śruba regulacyjna;  1

063; 324621-7  Sworzeń regulacyjny;  1

064; 233033-2  Sprężyna dociskowa 4;  1

065; 216008-6  Kulka stalowa 4;  1

066; 140486-7  Pokrywa napędu łańcucha;  1

067; 252168-0  HEX. NUT M8-13;  1

068; 231025-5  Sprężyna dociskowa 8;  1

069; 317977-5  LEVER HOLDER;  1

070; 419271-2  Podkładka 20;  1

071; 154763-1  Komplet dźwigni;  1

C10; 816853-5  Naklejka z instrukcją;  1

072; 951122-8  Kołek sprężynujący 4-28;  1

073; 915106-0  Wkręt z łbem walcowym wypukłym M4X8;  1

074; 253874-0  Podkładka 4;  1

075; 419233-0  Pokrętło regulacyjne 40;  1

076; 234207-8  Sprężyna dociskowa 6;  1

077-1; 452666-6  Złączka;  1

A01-1; 199897-3  OIL VESSEL SET;  1

A02-1; 168408-5  GUIDE BAR 10;  1

A03; 452093-7  Osłona prowadnicy łańcucha;  1

A04-1; 196205-9  Zestaw łańcucha tnącego;  1

A05; 744003-1  Pilnik 4;  1

A06; ***DC36RA  DC36RA FAST CHARGER;  1

A07-2; 194873-2  Akumulator kpl. BL3626;  1

E02; 688131-1  LINE FILTER;  1

E03; 688172-7  LINE FILTER;  1
