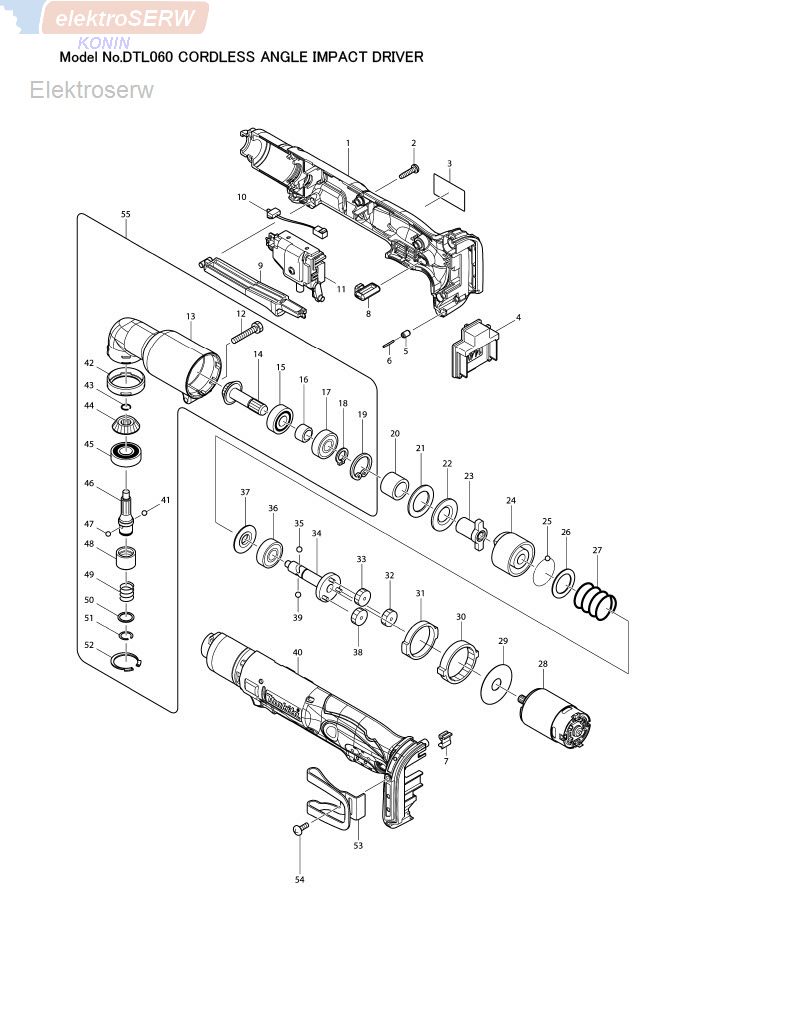

* Lista części do DTL060 - CORDLESS ANGLE IMPACT DRIVER / akumulatorowy klucz kątowy

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 187501-6  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

002; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  8

003; 815L09-9  Tabliczka znamionowa DTL060;  1

004; 643866-1  Zacisk;  1

005; 263036-2  Sztyft gumowy 5;  1

006; 268184-2  Kołek 1.5;  1

007; 424026-2  CUSHION;  1

008; 450126-2  Dźwignia;  1

009; 450125-4  Dźwignia przełącznika;  1

010; 631778-0  Obwód led;  1

011; 638884-2  Włącznik;  1

012; 265409-5  Śruba z łbem sześciokątnym M5X30;  1

013; 152461-1  Głowica kątowa kpl.;  1

014; 226720-0  Przekładnia stożkowa zerol 13;  1

015; 211064-1  BALL BEARING 6000;  1

016; 257660-1  Tuleja 10;  1

017; 211061-7  BALL BEARING 6000LLB;  1

018; 961006-2  Pierścień ustalający (ZEWN.) S-10;  1

019; 962105-3  Pierścień ustalający (WEWN.) R-26;  1

020; 257662-7  Tuleja 15;  1

021; 261095-0  Podkładka gumowa 21;  1

022; 267120-5  Podkładka 15;  1

023; 322689-7  Kowadło;  1

024; 322688-9  Bijak;  1

025; 216001-0  Kulka stalowa 3.5;  22

026; 267121-3  Podkładka 20;  1

027; 233107-9  Sprężyna dociskowa 22;  1

028; 629964-5  Silnik elektryczny;  1

029; 267053-4  Podkładka 12;  1

030; 226280-2  Koło zębate wewnętrzne 69;  1

031; 257187-1  Pierścień 32;  1

032; 226279-7  Koło zębate 29;  1

033; 226279-7  Koło zębate 29;  1

034; 154416-2  Wrzeciono kpl.;  1

035; 216002-8  Kulka stalowa 4.8;  1

036; 211064-1  BALL BEARING 6000;  1

037; 322719-4  Podkładka 10;  1

038; 226279-7  Koło zębate 29;  1

039; 216002-8  Kulka stalowa 4.8;  1

040; 187501-6  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

041; 216001-0  Kulka stalowa 3.5;  1

042; 424044-0  Pierścień gumowy 32;  1

043; 231990-8  Sprężyna pierścieniowa 9;  1

044; 226721-8  Przekładnia stożkowa zerol 13;  1

045; 211131-2  BALL BEARING 6001DDW;  1

046; 323920-4  Wrzeciono;  1

047; 216001-0  Kulka stalowa 3.5;  1

048; 322718-6  Tuleja;  1

049; 233005-7  Sprężyna dociskowa 13;  1

050; 267085-1  Podkładka 12;  1

051; 231951-8  Sprężyna pierścieniowa 11;  1

052; 962116-8  Pierścień ustalający (WEWN.) okrągły R-28;  1

053; 346317-0  Hak;  1

054; 251314-2  Wkręt z łbem grzybkowym M4X12;  1

A01A; ***DC18RC  DC18RC FAST CHARGER;  1

A02-3A; 197616-1  Akumulator kpl. BL1430B;  2

A03A; 450128-8  Pokrywa akumulatora;  2

A04; 821550-0  Walizka systemowa (typ 2);  1

C10; 453974-8  Zatrzask;  4

A05; 837644-1  Wewnętrzna wkładka;  1

A06A; 803J70-6  Etykieta DTL060RFJ;  1

A06B; 803J71-4  Etykieta DTL060ZJ;  1

A07A; 803J73-0  Etykieta obudowy z tworzywa sztucznego DTL060RFJ;  2

A07B; 803J74-8  Etykieta obudowy z tworzywa sztucznego DTL060ZJ;  2

B01; 135205-4  Zespół wrzeciona;  1
