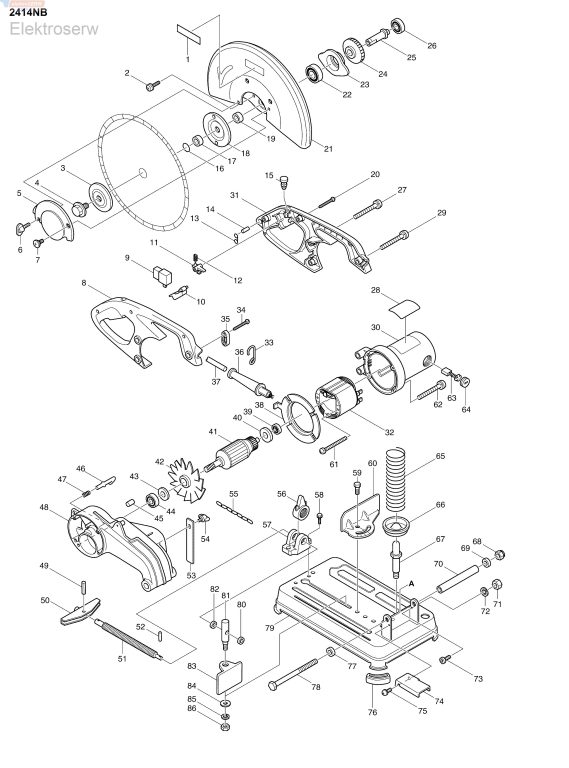

* Lista części do 2414NB - PORTABLE CUT-OFF 355MM / piła / przecinarka do metalu

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 819064-1  Etykieta z logo Makita;  1

002; 911333-7  Wkręt z łbem stożkowym ściętym M6X20 WR;  4

003-1; 224299-5  Kołnierz wewnętrzny 90;  1

004; 251680-7  Śruba z łbem sześciokątnym M10X25;  1

005B_; 168320-9  SAFETY GUIDE;  1

007-1A; 265121-7  Wkręt pasowany z łbem płaskim M6;  1

007-1B; 265121-7  Wkręt pasowany z łbem płaskim M6;  1

008; 182628-7  Rękojeść kpl.;  1

009; 651922-3  Przełącznik TG71B;  1

010A_; 152463-7  Dźwignia wyłącznika kpl.;  1

011; 415366-9  SWITCH LOCK;  1

012; 231397-8  Sprężyna dociskowa 4;  1

013-1; 281216-8  Wieszak;  1

014-1; 268101-2  Kołek 6;  1

015-1A; 417113-4  SWITCH BUTTON;  1

015-1B; 417113-4  SWITCH BUTTON;  1

016; 213162-7  O-ring 14;  1

017; 257185-5  Pierścień 17;  1

018; 224299-5  Kołnierz wewnętrzny 90;  1

019; 257185-5  Pierścień 17;  1

020; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  4

021B_; 165126-6  Pokrywa bezpieczeństwa;  1

022-1; 211282-1  BALL BEARING 6203ZZ;  1

023; 316527-3  BEARING BOX;  1

024; 226415-5  Koło zębate śrubowe 41;  1

025; 322633-4  Wrzeciono;  1

026-2; 210199-5  BALL BEARING 6000ZZ;  1

027; 911273-9  Wkręt z łbem stożkowym ściętym M5X50 WR;  2

028; 859572-0  Tabliczka znamionowa 2414NB;  1

029; 911258-5  Wkręt z łbem stożkowym ściętym M5X35 WR;  1

030; 159750-5  Komplet obudowy silnika;

C21; 643707-1  Uchwyt szczotek węglowych 7-18;  2

C21; 643707-1  Uchwyt szczotek węglowych 7-18;  2

C10; 632486-6  SUPPORT UNIT;  1

031; 182628-7  Rękojeść kpl.;  1

032; 636008-4  Stojan 220V;  1

033; 322049-3  Hak;  1

034; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

035-2; 687124-5  STRAIN RELIEF;  1

036; 682540-6  CORD GUARD 9.3-90;  1

037A_; 665865-3  Kabel zasilający 1.0-2-2.5;  1

038; 415369-3  Płytka progu kierującego;  1

039-2A; 210042-8  BALL BEARING 629LLB;  1

039-2B; 210042-8  BALL BEARING 629LLB;  1

040-1; 681666-1  Podkładka z żywicy;  1

041-2; 510242-3  Wirnik silnika elektrycznego kpl. 220V;  1

042; 241515-0  Wentylator 92;  1

043; 267714-6  Podkładka 15;  1

044-1; 211228-7  BALL BEARING 6202DDW;  1

045; 263005-3  Sztyft gumowy 6;  1

046; 322665-1  Ogranicznik;  1

047; 231240-1  Sprężyna dociskowa 7;  1

048; 150916-0  Obudowa przekładni kpl.;  1

049; 951163-4  Kołek sprężynujący 5-20;  1

050; 272021-4  Rękojeść 120;  1

051; 322239-8  Śruba;  1

052; 951066-2  Kołek sprężynujący 3-18;  1

055-1; 282016-9  Łańcuch;  1

056; 322209-7  VICE NUT;  1

057; 311949-2  SCREW GUIDE;  1

058; 911451-1  Wkręt z łbem stożkowym ściętym M8X30 W;  2

059; 265201-9  Śruba z łbem sześciokątnym M10X25;  2

060; 344087-5  Listwa;  1

061; 266059-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X75;  2

062; 911273-9  Wkręt z łbem stożkowym ściętym M5X50 WR;  4

063; 191953-5  Szczotki węglowe;  1

064; 643700-5  BRUSH HOLDER CAP 7-18;  2

065A_; 233113-4  Sprężyna dociskowa 45;  1

066; 165066-8  SPRING HOLDER;  1

067-1; 265407-9  Śruba pasowanya z łbem 6-kątowym M10;  1

068; 252130-5  HEX. LOCK NUT M10-17;  1

069; 267713-8  Podkładka 10;  1

070-1; 331428-4  Kołek 16-113;  1

071; 931302-2  HEX. NUT M6;  1

072-1; 253428-3  SPRING WASHER 6;  1

073; 922312-0  Śruba imbusowa M6X12;  1

074-1; 344712-8  SPARK GUARD;  1

075; 911308-6  Wkręt z łbem stożkowym ściętym M6X10 WR;  1

076; 421487-7  CUSHION;  4

077; 267713-8  Podkładka 10;  1

078; 265406-1  Śruba z łbem sześciokątnym M10X130;  1

079-1; 165341-2  Podstawa;  1

080; 253731-2  Podkładka 8;  1

081; 321680-2  Wkręt pasowany M8;  1

082; 253731-2  Podkładka 8;  1

083; 342679-4  Płytka zacisku;  1

084; 253752-4  Podkładka 8;  1

085; 942201-3  Podkładka sprężynowa 8;  1

086; 931402-8  HEX. NUT M8;  1

087; 253903-9  Podkładka falista 6;  1

A01; 782210-8  Klucz montażowy 17;  1

A03; B-19881-5  14"CUT-OFF WHEEL 5PCS;  1

E01A_; 645200-1  NOISE SUPPRESSOR;  1

E03-1A; 688131-1  LINE FILTER;  1

E03-1B; 688131-1  LINE FILTER;  1

E04; 415661-7  PLUG;  2

E09; 345292-7  Pokrywa dolna;  1

E10; 265985-9  Śruba imbusowa pasowana M6X9;  1

E11; 924306-1  WING BOLT M6X10;  1
