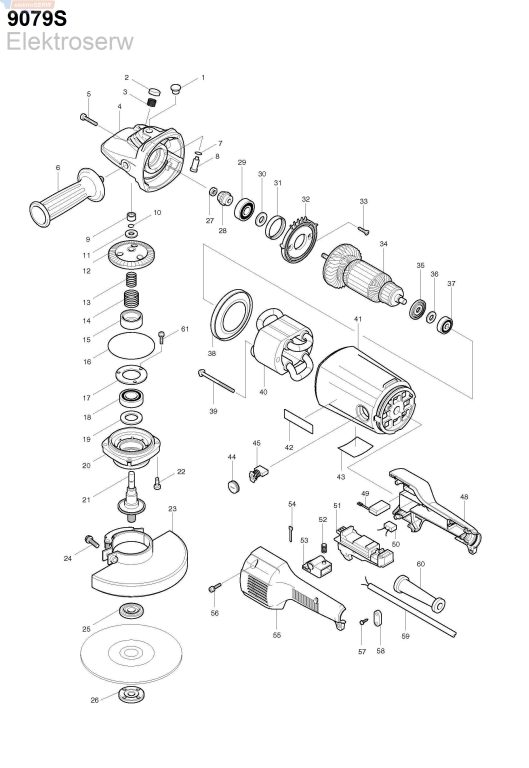

* Lista części do 9079S - 230MM ANGLE GRINDER / szlifierka kątowa

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 416972-3  CAP; 1

002; 416971-5  PIN CAP; 1

003; 233031-6  Sprężyna dociskowa 12; 1

004; 151772-1  Obudowa przekładni kpl.; 1

C10; 262084-8  Pierścień filcowy 18; 1

005; 922261-1  Śruba imbusowa M5X40 W; 4

006; 151776-3  Komplet uchwytu 38; 1

007; 213011-8  O-ring 7; 1

008; 256455-9  Sztyft ramienny. 11; 1

009; 331566-2  Tuleja 10; 1

010; 231995-8  Sprężyna pierścieniowa 9; 1

011; 253878-2  Podkładka 10; 1

012; 226790-9  Przekładnia zębata 53; 1

013; 231994-0  Sprężyna blokująca 17; 1

014; 231993-2  Sprężyna blokująca 25; 1

015; 323944-0  Tuleja blokująca; 1

016; 213757-6  O-ring 80; 1

017; 285836-0  BEARING RETAINER 50; 1

018-1; 211326-7  BALL BEARING 6004DDW; 1

019; 267041-1  Podkładka 20; 1

020; 151774-7  BEARING BOX COMPLETE; 1

C10; 213360-3  Uszczelka olejowa 25; 1

021; 151777-1  Wrzeciono kpl.; 1

C10; 344611-4  Pierścień labiryntowy; 1

022; 922221-3  Śruba imbusowa M5X16 W; 4

023; 163411-1  Osłona kół; 1

024-1; 265198-2  Wkręt z łbem stożkowym ściętym M8X25; 1

025A_; 122444-5  Zespół kołnierza wewnętrznego 47; 1

026; 224543-0  LOCK NUT 14-45; 1

027; 931403-6  HEX. NUT M8; 1

028; 226789-4  Przekładnia zębata 11; 1

029; 211132-0  BALL BEARING 6301DDW; 1

030-1; 267238-2  Podkładka 12; 1

031; 262085-6  Pierścień gumowy 38; 1

032; 285835-2  BEARING RETAINER 47; 1

033; 912222-9  Wkręt z łbem wpuszczanym M5X16; 2

034; 516798-4  Wirnik silnika elektrycznego kpl. 220-240V; 1

C10; 240025-4  Wentylator 80; 1

035; 681630-2  Podkładka izolacyjna; 1

036; 253001-9  Podkładka 10; 1

037; 211087-9  BALL BEARING 6200DDW; 1

038; 416131-9  Płytka progu kierującego; 1

039; 266029-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X65; 2

040A_; 526089-5  Stojan kpl. 230-240V; 1

C10; 654197-3  Zacisk pierścienia; 2

C20; 654502-4  Złącze nieizolowane; 2

041; 183147-6  Obudowa silnika kpl.; 1

C10; 643712-8  Uchwyt szczotek węglowych; 2

042; 819064-1  Etykieta z logo Makita; 2

043; 851719-2  Tabliczka znamionowa 9079S; 1

044; 643700-5  BRUSH HOLDER CAP 7-18; 2

045; 191957-7  Szczotki węglowe; 1

048; 183117-5  Rękojeść kpl.; 1

C10; 421701-1  SPONGE SHEET; 1

049; 631363-9  Układ miękkiego startu; 1

050; 645200-1  NOISE SUPPRESSOR; 1

051-1; 651178-8  Przełącznik; 1

052; 231402-1  Sprężyna dociskowa 7; 1

053; 416998-5  LOCK BUTTON; 1

054; 687010-0  BAND; 1

055; 183117-5  Rękojeść kpl.; 1

C10; 421701-1  SPONGE SHEET; 1

056; 911148-2  Wkręt z łbem stożkowym ściętym M4X25 WR; 4

057; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18; 2

058; 687053-2  STRAIN RELIEF; 1

059; 695123-3  Kabel zasilający 1.5-2-4.0; 1

060; 682560-0  CORD GUARD 10; 1

061; 911221-8  Wkręt z łbem stożkowym ściętym M5X16 W; 3

A01; 782407-9  Klucz do nakrętki kontrującej 35; 1
