* Lista części do UC3030A - CHAIN SAW 300MM / elektryczna piła / pilarka łańcuchowa

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

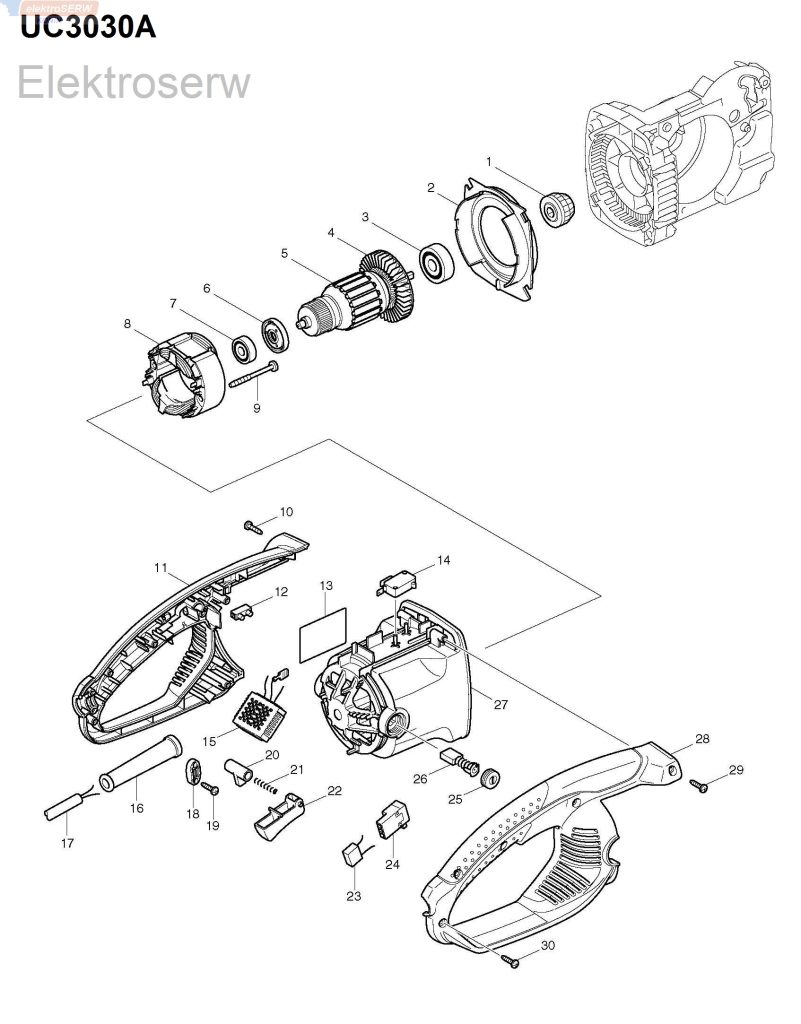

001; 226743-8  Koło stożkowe proste 14;  1

002; 419410-4  Płytka progu kierującego;  1

003; 211111-8  BALL BEARING 6301LLB;  1

004; 240001-8  Wentylator 80;  1

005; 616969-4  Wirnik silnika elektrycznego 240V;  1

006-1; 681666-1  Podkładka z żywicy;  1

007; 211057-8  BALL BEARING 629ZZ;  1

008; 639530-0  Stojan 240V;  1

009; 266095-5  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X55;  2

010; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

011; 188818-0  Rękojeść kpl.;  1

C10; 810198-3  Etykieta ostrzegawcza;  1

012-1; 654475-1  Blok terminalu;  1

013; 867103-1  Tabliczka znamionowa UC3030A;  1

014; 650577-1  Przełącznik SD-006-BB2AA-AA;  1

015; 631719-6  Sterownik;  1

016; 682574-9  CORD GUARD 10-90;  1

017; 665894-6  Kabel zasilający 1.0-2-0.5;  1

018; 687124-5  STRAIN RELIEF;  1

019; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

020; 416178-3  LOCK-OFF BUTTON;  1

021; 233173-6  Sprężyna dociskowa 4;  1

022; 419411-2  Dźwignia przełącznika;  1

023; 645239-4  NOISE SUPPRESSOR;  1

024; 651923-1  Przełącznik TG70B;  1

025-1 643650-4  BRUSH HOLDER CAP 6.5-13.5;  2

026; 181044-0  Szczotki węglowe 153;  1

027; 154867-9  Komplet obudowy silnika;  1

C11; 643536-2  Uchwyt szczotek węglowych 6.5X13.5;  2

028; 188818-0  Rękojeść kpl.;  1

C10; 810198-3  Etykieta ostrzegawcza;  1

029; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

030; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  5

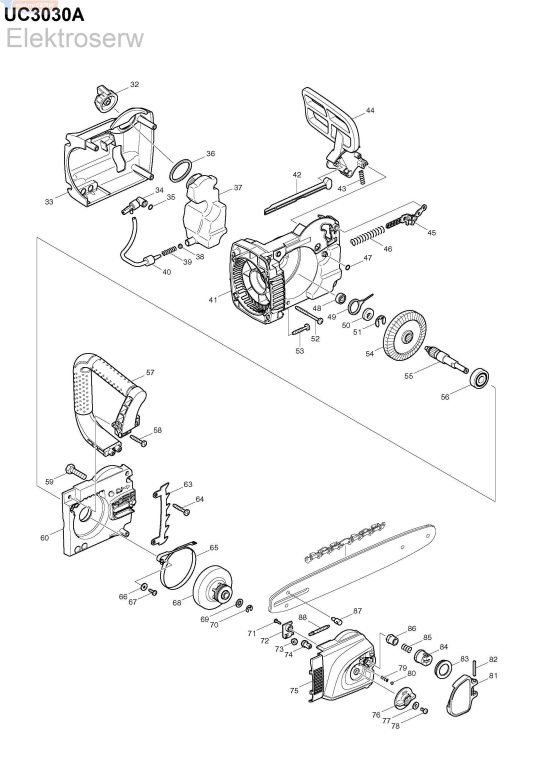

032; 154870-0  TANK CAP COMPLETE;  1

033; 419412-0  Pokrywa obudowy przekładni;  1

034-1; 142002-1  OIL PUMP COMPLETE;  1

035; 213039-6  O-ring 6;  1

036; 421959-2  Uszczelka zbiornika oleju;  1

037; 419407-3  Zbiornik oleju;  1

038; 416274-7  CAP;  1

039; 231975-4  Sprężyna;  1

040; 421958-4  OIL TUBE;  1

041; 419408-1  Obudowa przekładni;  1

042; 419413-8  Pręt;  1

043; 233174-4  Sprężyna dociskowa 6;  1

044; 451130-4  FRONT HAND GUARD;  1

045; 158044-5  Płytka łącząca;  1

046; 234005-0  Sprężyna dociskowa 9;  1

047; 213039-6  O-ring 6;  1

048; 211012-0  BALL BERING 606ZZ;  1

049; 450230-7  CRANK;

050; 417405-1  Krzywka;  1

051; 259034-2  Pierścień blokujący E-10;  1

052-1; 266044-2  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X60;  2

053; 266173-1  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X30;  4

054; 226741-2  Koło stożkowe proste 43;  1

055; 324662-3  Wrzeciono;  1

056; 211107-9  BALL BEARING 6201ZZ;  1

057-1; 455487-5  Uchwyt przedni;  1

058; 266173-1  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X30;  2

059; 921452-1  Śruba z łbem sześciokątnym M8X30;  1

060; 318013-0  Obudowa łożyska;  1

063; 345651-5  SPIKE BUMPER;  1

064; 266173-1  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X30;  2

065; 168426-3  BRAKE BAND;  1

066; 267195-4  Podkładka 4;  1

067; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  1

068-2; 125331-7  Bęben sprzęgła;  1

069; 253215-0  Podkładka 8;  1

070; 259033-4  Pierścień blokujący E-6;  1

071; 266007-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10;  1

072; 419241-1  Pokrywa;  1

073; 227496-2  Koło stożkowe proste 14;  1

074; 227495-4  Koło stożkowe proste 14;  1

075; 154869-5  Pokrywa napędu łańcucha;  1

076; 419233-0  Pokrętło regulacyjne 40;  1

077; 253874-0  Podkładka 4;  1

078; 915106-0  Wkręt z łbem walcowym wypukłym M4X8;  1

079; 233033-2  Sprężyna dociskowa 4;  1

080; 216008-6  Kulka stalowa 4;  1

081; 154763-1  Komplet dźwigni;  1

082; 951122-8  Kołek sprężynujący 4-28;  1

083-1; 453061-3  Podkładka 20;  1

084; 317977-5  LEVER HOLDER;  1

085; 231025-5  Sprężyna dociskowa 8;  1

086; 252168-0  HEX. NUT M8-13;  1

087; 324621-7  Sworzeń regulacyjny;  1

088; 324620-9  Śruba regulacyjna;  1

089-1; 187088-8  Pokrywa prowadnicy;  1

090-1; 187089-6  Zestaw kompletu dźwigni;  1

091-1; 187573-1  OIL PUMP COMPLETE SET;  1

A01; 419559-0  Pokrywa łańcucha 330;  1

A02; 158024-1  Zaczep kpl.;  1

A03-2; 165200-0  GUIDE BAR 12;  1

A04; 837010-2  OIL ABSORBENT SHEET;  1

A05-2; 196211-4  Zestaw łańcucha tnącego;  1
