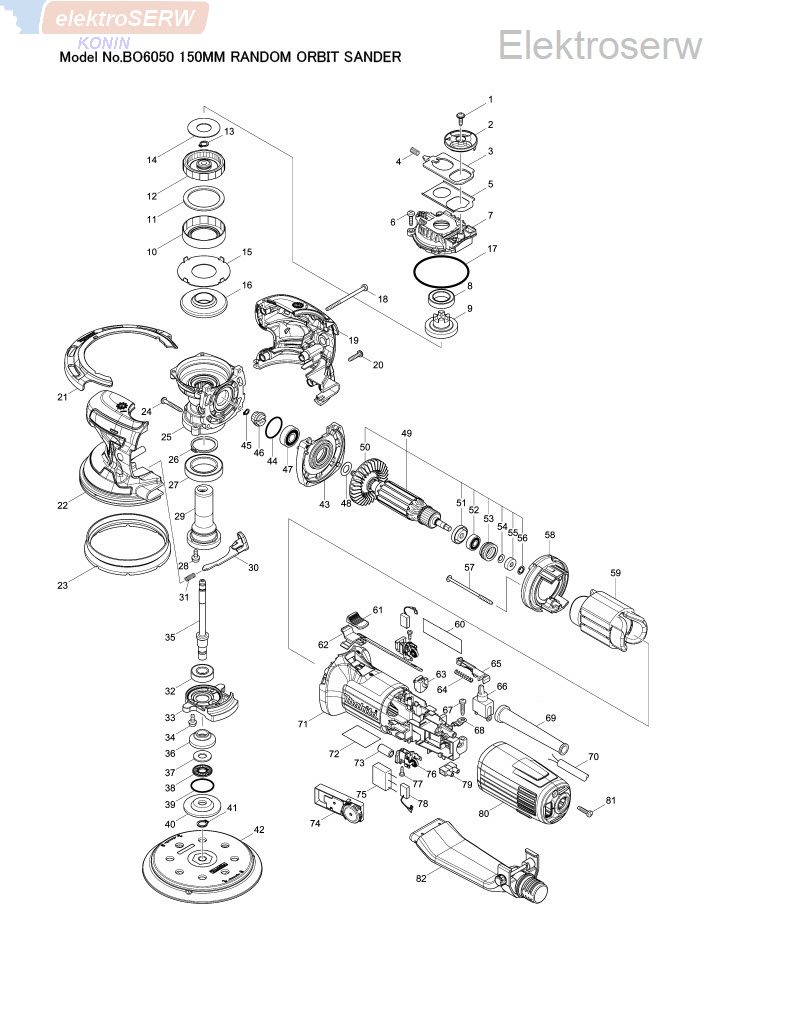

* Lista części do BO6050 - szlifierka mimośrodowa / 150MM RANDOM ORBIT SANDER

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 266901-4  Wkręt samogwintujący z grubym łbem 4X14;  1

002; 456126-0  Gałka;  1

003-1; 347150-3  Tarcza prowadząca;  1

004; 231490-8  Sprężyna dociskowa 5;  1

005; 346913-4  Listwa;  1

006; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16;  4

007; 456117-1  Pokrywa górna;  1

008; 211333-0  BALL BEARING 6804LLU;  1

009; 227386-9  Koło zębate 31;  1

009-1; 226935-9  SPUR GEAR 31;  1

010; 424748-4  Oring;  1

011; 261157-4  Podkładka z gąbki 40;  1

012; 227387-7  Koło zębate wewnętrzne 34;  1

013; 961004-6  Pierścień ustalający (ZEWN.) S-8;  1

014; 267290-0  Podkładka 18;  1

015; 346912-6  Płyta;  1

016; 227648-5  Przekładnia zębata 43;  1

017; 213707-1  O-ring 65;  1

018; 266060-4  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X65;  1

019; 183B68-4  Pokrywa głowicy kpl.;  1

020; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  4

021; 456127-8  Osłona podstawy;  1

022; 183B68-4  Pokrywa głowicy kpl.;  1

023; 424747-6  RUBBER GUARD;  1

024; 266050-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X30;  4

025; 143324-2  Obudowa przekładni kpl.;  1

026; 961110-7  Pierścień ustalający (ZEWN.) S-30;  1

027; 211445-9  BALL BEARING 6906DDW;  1

028; 911119-9  Wkręt z łbem stożkowym ściętym M4X12 WG;  3

029; 143325-0  Komplet wrzeciona zewnętrznego;  1

030; 143376-3  SHAFT LOCK COMPLETE;  1

031; 233285-5  Sprężyna dociskowa 4;  1

032; 211131-2  BALL BEARING 6001DDW;  1

033; 319330-1  Stabilizator;  1

034; 911119-9  Wkręt z łbem stożkowym ściętym M4X12 WG;  3

035; 143375-5  Wrzeciono wewnętrzne kpl.;  1

036; 326582-7  Pokrywa;  1

037; 253024-7  Podkładka 10;  1

038; 216413-7  Łożysko igiełkowe 1024;  1

039; 213445-5  O-ring 26;  1

040; 326581-9  Flansza;  1

041; 961006-2  Pierścień ustalający (ZEWN.) S-10;  1

042; 197314-7  Talerz na rzep 150;  1

043; 143327-6  Komplet pokrywy obudowy przekładni;  1

044; 213445-5  O-ring 26;  1

045; 961002-0  Pierścień ustalający (ZEWN.) S-6;  1

046; 227647-7  Przekładnia zębata 11;  1

047; 210059-1  BALL BEARING 6000DDW;  1

048; 253758-2  Podkładka 10;  1

049; 513443-2  Wirnik silnika elektrycznego kpl. 220-240V;  1

050; 240084-8  Wentylator 60;  1

051; 681636-0  Podkładka izolacyjna;  1

052; 210034-7  BALL BEARING 607LLB;  1

053; 421868-5  Gumowy pierścień labiryntowy 19;  1

054; 267756-0  Podkładka falista 6;  1

055; 688117-5  Tuleja magnesu;  1

056; 259039-2  SELF LOCK 6;  1

057; 266049-2  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X75;  2

058; 456116-3  Płytka progu kierującego;  1

059; 621773-8  Stojan 220-240V;  1

060; 851L09-5  Tabliczka znamionowa BO6050;  1

061; 419566-3  Pokrętło do przełączania;  1

062; 456122-8  Dźwignia włącznika przedniego;  1

063; 456124-4  Osłona cewki odbiorczej;  1

064; 233071-4  Sprężyna dociskowa 4;  1

065; 456123-6  Dźwignia przełącznika tylnego;  1

066-1; 651423-1  Przełącznik ST115A-43;  1

067; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

068; 687682-1  STRAIN RELIEF;  1

069; 682566-8  CORD GUARD 10;  1

070; 665890-4  Kabel zasilający 1.0-2-4.0;  1

071; 456120-2  Obudowa silnika;  1

072; 807P04-7  Naklejka z instrukcją;  1

073; 688161-2  LINE FILTER;  1

074; 620465-6  Sterownik;  1

075; 645233-6  NOISE SUPPRESSOR;  1

076; 643770-4  Uchwyt szczotek węglowych;  2

077; 266007-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10;  2

078; 194074-2  Szczotki węglowe;  1

079; 654532-5  Blok terminalu 1P;  1

080; 456121-0  Tylna pokrywa;  1

081; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

082; 143326-8  NOZZLE COMPLETE;  1

A01; 143328-4  Komplet uchwytu 36;  1

A02; 143676-1  Walizka systemowa kpl. (typ 3);  1

C10; 453974-8  Zatrzask;  4

A03; 838246-6  Wewnętrzna wkładka;  1

A04; 807T73-2  Etykieta BO6050J;  1

A05; 807T74-0  Etykieta obudowy z tworzywa sztucznego BO6050J;  2

A06; 794610-0  Tarcza ścierna 150-120 (10 szt);  1
