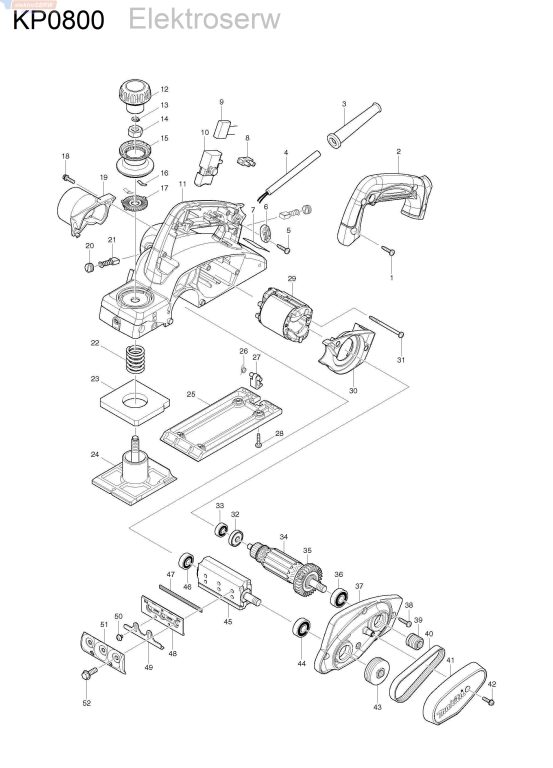

Makita schemat i spis części do elektrycznego struga do drewna KP0800
* Lista części do KP0800 - elektryczny strug do drewna / POWER PLANER 82MM
pozycja na schemacie, nr katalogowy, opis produktu, ilość:
001; 266326-2 Wkręt samogwintujący z grubym łbem 4X18; 4
002; 451314-4 Osłona uchwytu; 1
003-1A; 682502-4 CORD GUARD 8-85; 1
003-1B; 682502-4 CORD GUARD 8-85; 1
003-1C; 682502-4 CORD GUARD 8-85; 1
004; 665394-6 Kabel zasilający 1.0-2-2.5; 1
005; 266326-2 Wkręt samogwintujący z grubym łbem 4X18; 2
006-1A; 687052-4 STRAIN RELIEF; 1
006-1B; 687052-4 STRAIN RELIEF; 1
006-1C; 687052-4 STRAIN RELIEF; 1
007; 867138-2 Tabliczka znamionowa KP0800; 1
008; 654532-5 Blok terminalu 1P; 1
009-1A; 645190-8 NOISE SUPPRESSOR; 1
009-1B; 645190-8 NOISE SUPPRESSOR; 1
009-1C; 645190-8 NOISE SUPPRESSOR; 1
010-2; 650237-5 Przełącznik SGES115C-6; 1
011; 140197-4 Komplet ramy głównej; 1
C10; 643455-2 Uchwyt szczotek węglowych 6X9; 2
012; 451328-3 Pokrywa gałki; 1
013; 961004-6 Pierścień ustalający (ZEWN.) S-8; 1
014; 264028-4 HEX. NUT M10; 1
015-1A; 451324-1 Gałka; 1
015-1B; 451324-1 Gałka; 1
015-1C; 451324-1 Gałka; 1
016; 232185-6 Sprężyna płytkowa; 2
017-1A; 346110-2 Płytka krzywkowa; 1
017-1B; 346110-2 Płytka krzywkowa; 1
017-1C; 346110-2 Płytka krzywkowa; 1
018; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR; 1
019; 451329-1 NOZZLE; 1
020; 643550-8 BRUSH HOLDER CAP 5-8; 2
021; 191940-4 Szczotki węglowe; 1
022; 231004-3 Sprężyna dociskowa 18; 1
023; 421007-7 Wkładka amortyzująca; 1
024-1A; 319010-9 Podstawa przednia; 1
024-1B; 319010-9 Podstawa przednia; 1
024-1C; 319010-9 Podstawa przednia; 1
025-1A; 319009-4 Podstawa; 1
025-1B; 319009-4 Podstawa; 1
025-1C; 319009-4 Podstawa; 1
026; 231698-4 Sprężyna skrętna 7; 1
027; 451392-4 Stopa; 1
028; 266326-2 Wkręt samogwintujący z grubym łbem 4X18; 4
029; 593718-5 Stojan kpl. 220-240V; 1
C10; 654100-4 Zacisk pierścienia; 2
C20; 654501-6 Złącze nieizolowane P-1.25; 2
030; 451327-5 Płytka progu kierującego; 1
031-1A; 266052-3 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X60; 2
031-1B; 266052-3 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X60; 2
031-1C; 266052-3 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X60; 2
032; 681652-2 Podkładka izolacyjna; 1
033; 210017-7 BALL BEARING 607DDW; 1
034; 515793-1 Wirnik silnika elektrycznego kpl. 220V; 1
035; 240052-1 Wentylator 46; 1
036; 211088-7 BALL BEARING 6000DDW; 1
037; 140201-9 Gniazdo łożyska; 1
C10; 263002-9 Sztyft gumowy 4; 2
038; 266326-2 Wkręt samogwintujący z grubym łbem 4X18; 4
039; 222163-4 V PULLEY 4-20L; 1
040; 225007-7 Pasek transmisyjny 4-241; 1
041; 451326-7 Pokrywa paska; 1
042-1; 911138-5 Wkręt z łbem stożkowym ściętym M4X20 WR; 1
043; 222164-2 V PULLEY 4-37; 1
044; 211088-7 BALL BEARING 6000DDW; 1
045; 161061-6 Głowica; 1
046B; 211032-4 BALL BEARING 608ZZ; 1
046C; 211032-4 BALL BEARING 608ZZ; 1
046-1A; 210223-4 BALL BEARING 608ZZ; 1
047-1; D-07945 82MM TCT MINI PLANER BLADE; 1
048; 343433-9 Ogranicznik nastawny; 2
049-1A; 345644-2 Płytka regulacyjna; 2
049-1B; 345644-2 Płytka regulacyjna; 2
049-1C; 345644-2 Płytka regulacyjna; 2
050; 265132-2 Wkręt z łbem stożkowym ściętym M4X5; 4
051-1A; 187679-5 Zestaw płytki głowicy; 1
051-1B; 187679-5 Zestaw płytki głowicy; 1
051-1C; 187679-5 Zestaw płytki głowicy; 1
052; 251609-3 Śruba z łbem 6-kątnym i kołnierzem M6X17; 6
A01-2; 122695-0 Zespół przyrządu do ustawiania noży; 1
C10; 265131-4 Wkręt z łbem stożkowym ściętym M5X18; 2
C20; 418465-6 Płytka przyrządu do ustawiania noży; 1
A02; 782209-3 Klucz montażowy 9; 1
A03A; 824892-1 Walizka plastikowa; 1
C10; 163455-1 Zatrzask; 2
C20; 419360-3 Rękojeść; 1
A03B; 821551-8 Walizka systemowa (typ 3); 1
C10; 453974-8 Zatrzask; 4
A04B; 837659-8 Wewnętrzna wkładka; 1
A04-1A; 890021-8 Etykieta obudowy z tworzywa sztucznego KP0800K; 2
A05B; 800X52-3 Etykieta KP0800J; 1
A06B; 800X53-1 Etykieta obudowy z tworzywa sztucznego KP0800J; 2
