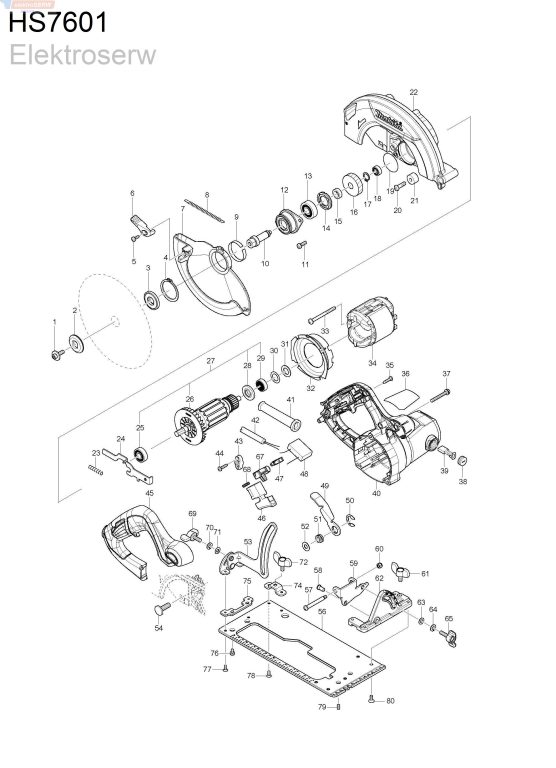

* Lista części do HS7601 - ręczna piła / pilarka tarczowa / CIRCULAR SAW 190MM

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 266024-8  Śruba imbusowa M6X20; 1

002; 224409-4  Flansza zewnętrzna 35;  1

003-1; 224593-5  Kołnierz wewnętrzny 35;  1

004; 961155-5  Pierścień ustalający (ZEWN.) S-38;  1

005; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16;  1

006; 272258-3  Dźwignia 37;  1

007; 319188-8  Pokrywa bezpieczeństwa;  1

008; 231887-1  Sprężyna naciągu 4;  1

009; 345391-5  Pierścień;  1

010; 326444-9  Wrzeciono;  1

011; 911226-8  Wkręt z łbem stożkowym ściętym M5X18 W;  2

012; 319088-2  BEARING BOX;  1

013; 211129-9  BALL BEARING 6201DDW;  1

014; 285852-2  BEARING RETAINER 19-33;  1

015; 257173-2  Pierścień 12;  1

016; 227793-6  Koło zębate śrubowe 38;  1

017; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

018; 210028-2  BALL BEARING 606ZZ;  1

019; 213512-6  O-ring 39;  1

020; 265117-8  Wkręt z łbem stożkowym ściętym M6X20;  1

021; 262556-3  Osłona gumowa 6;  1

022; 142796-8  Komplet obudowy noża;  1

C11; 213821-3  O-ring 26;  1

023; 233117-6  Sprężyna dociskowa 6;  1

024; 345317-7  SHAFT LOCK;  1

025; 210059-1  BALL BEARING 6000DDW;  1

026-1; 240214-1  FAN 70;  1

027; 513909-2  Wirnik silnika elektrycznego kpl. 240V;  1

028; 681644-1  Podkładka izolacyjna;  1

029; 210005-4  BALL BEARING 608DDW;  1

030; 253192-6  Podkładka 14;  1

031; 261103-7  Podkładka gumowa 13;  1

032; 455354-4  Płytka progu kierującego;  1

033-1; 265A86-9  TAPPING SCREW 5X60;  2

034; 594649-1  Stojan kpl. 240V;  1

C10; 654020-2  Zacisk pierścienia 36L;  2

C20; 654501-6  Złącze nieizolowane P-1.25;  2

035; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  5

036; 850K55-9  Tabliczka znamionowa HS7601;  1

037; 265104-7  Wkręt z łbem stożkowym ściętym M5X40;  3

038; 643750-0  BRUSH HOLDER CAP 7-11;  2

039; 191963-2  Szczotki węglowe;  1

040; 142798-4  Komplet obudowy silnika;  1

C10; 643708-9  Uchwyt szczotek węglowych 5-11;  2

041; 682540-6  CORD GUARD 9.3-90;  1

042; 665865-3  Kabel zasilający 1.0-2-2.5;  1

043; 687052-4  STRAIN RELIEF;  1

044; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  2

045; 455362-5  Osłona uchwytu;  1

046; 650245-6  Przełącznik SGE115CDY-10;  1

047; 654532-5  Blok terminalu 1P;  1

048; 645192-4  NOISE SUPPRESSOR;  1

049; 346311-2  Płytka dźwigni;  1

050; 257953-6  Wygięty pierścień ograniczający (EXT) E-12;  1

051; 252199-9  HEX. NUT M8-13;  1

052; 941201-0  Podkładka 8;  1

053; 163547-6  DEPTH GUIDE COMPLETE;  1

054; 266396-1  Śruba z łbem płaskim i trzonem kwadratowym M8X24;  1

056; 346826-9  Podstawa;  1

057; 265118-6  Wkręt pasowany z łbem stożkowym ściętym M5;  1

058; 256480-0  Sztyft ramienny. 6-7;  1

059; 346827-7  Prowadnica kątowa;  1

060; 252103-8  HEX. LOCK NUT M5-8;  1

061; 265754-8  Wkręt z łbem radełkowanym M6X12;  1

062; 317031-5  Płytka do pomiaru kąta;  1

063; 941151-9  Podkładka 6;  1

065; 265765-3  Wkręt z łbem radełkowanym M6X21;  1

067; 453284-3  LOCK OFF BUTTON;  1

068; 231469-9  Sprężyna dociskowa 4;  1

069; 265755-6  Wkręt z łbem radełkowanym M6X16;  1

071; 941151-9  Podkładka 6;  1

072; 265754-8  Wkręt z łbem radełkowanym M6X12;  1

074; 346847-1  Wspornik;  1

075; 346846-3  Płyta;  1

076; 911106-8  Wkręt z łbem stożkowym ściętym M4X8 W;  2

077-1; 265085-5  Wkręt z łbem wpuszczanym M4X8;  2

078-1; 265085-5  Wkręt z łbem wpuszczanym M4X8;  2

079; 266436-5  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X8;  2

080; 912212-2  Wkręt z łbem wpuszczanym M5X12;  5

A01-1; 783203-8  Klucz imbusowy 5;  1

A02; 164095-8  Prowadnica równoległa;  1

A03; B-07967  T.C.T.SAW BLADE 190X30X12T;  1

A04; 196520-1  DUST NOZZLE SET;  1
