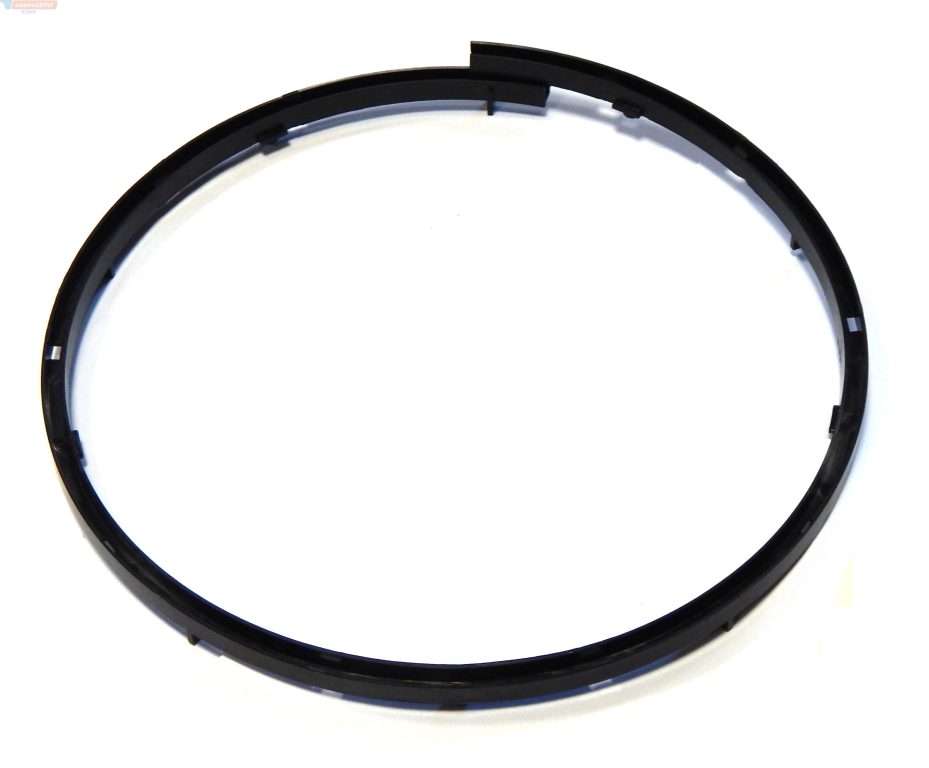

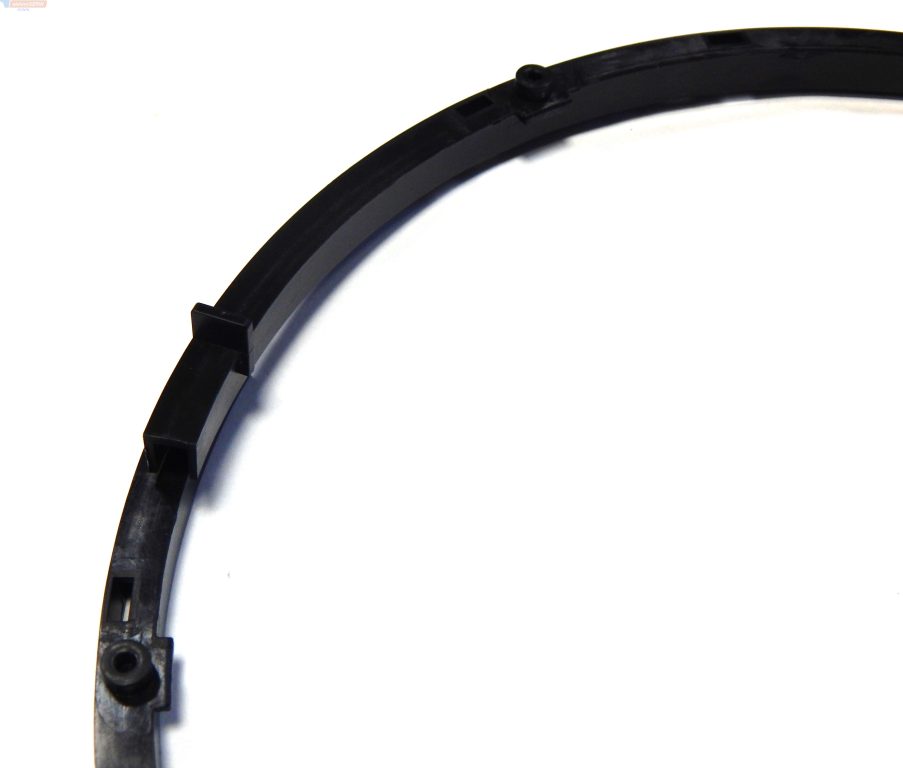

* Metabo szczotkotrzymacz do szlifierki przegubowej na wysięgniku LSV 5-225

nowy oryginalny



Producent: Metabo

Kod producenta: 343438280

Pozycja na schemacie: nr 108 - LSV 5-225 (00103000)



Zastosowanie - szlifierka przegubowa / na wysięgniku :

LSV 5-225

LSV 5-225 Comfort

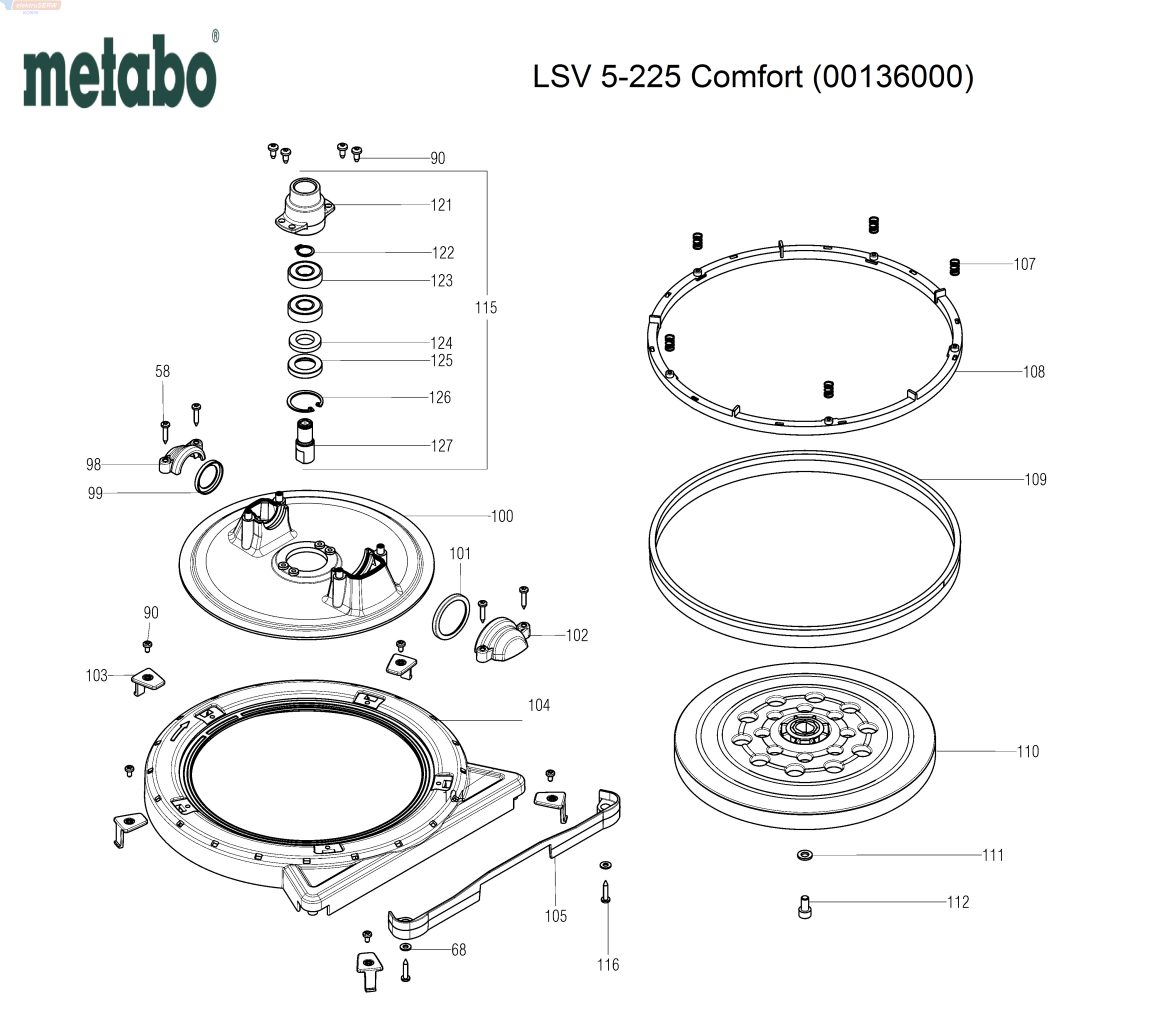

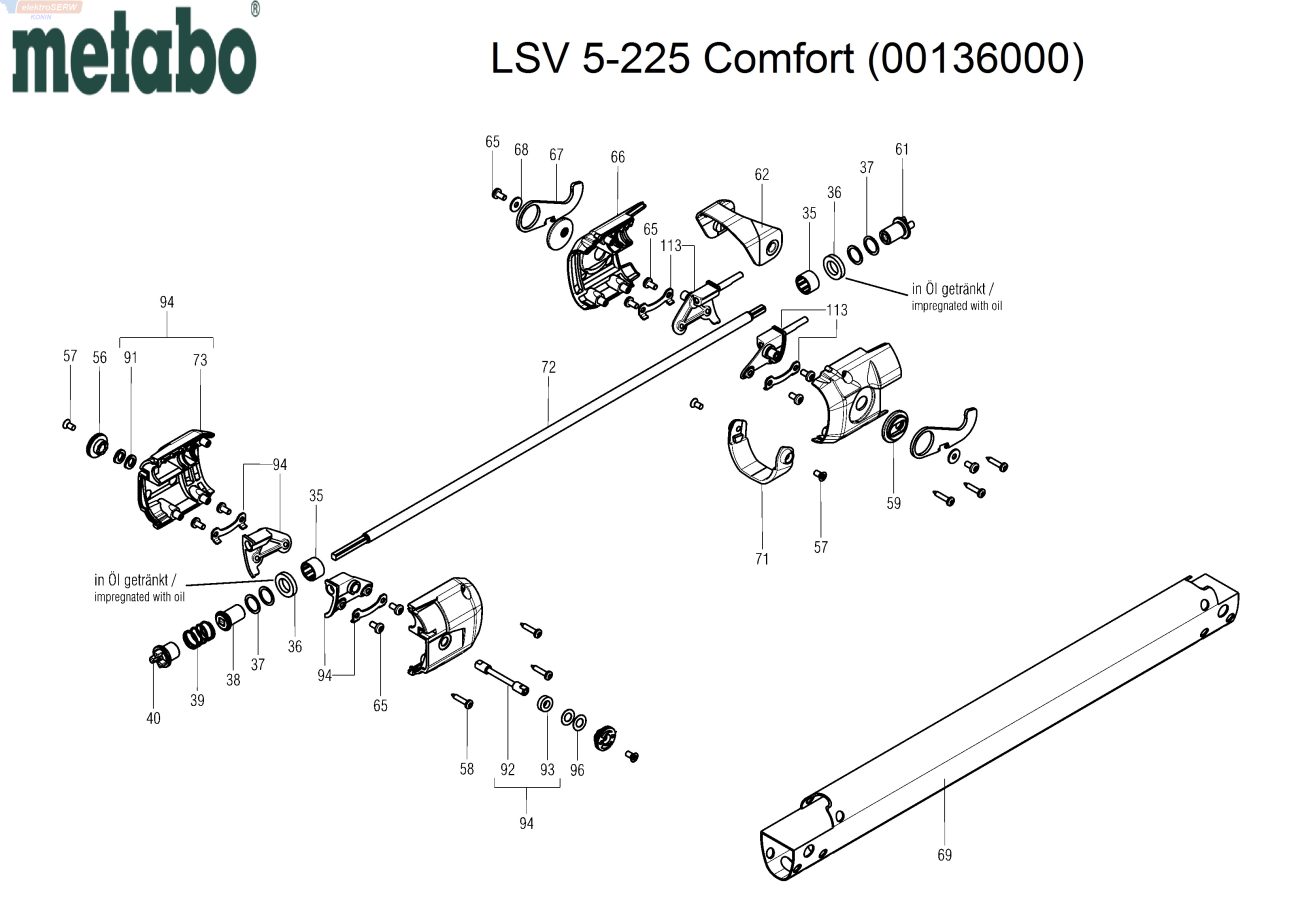

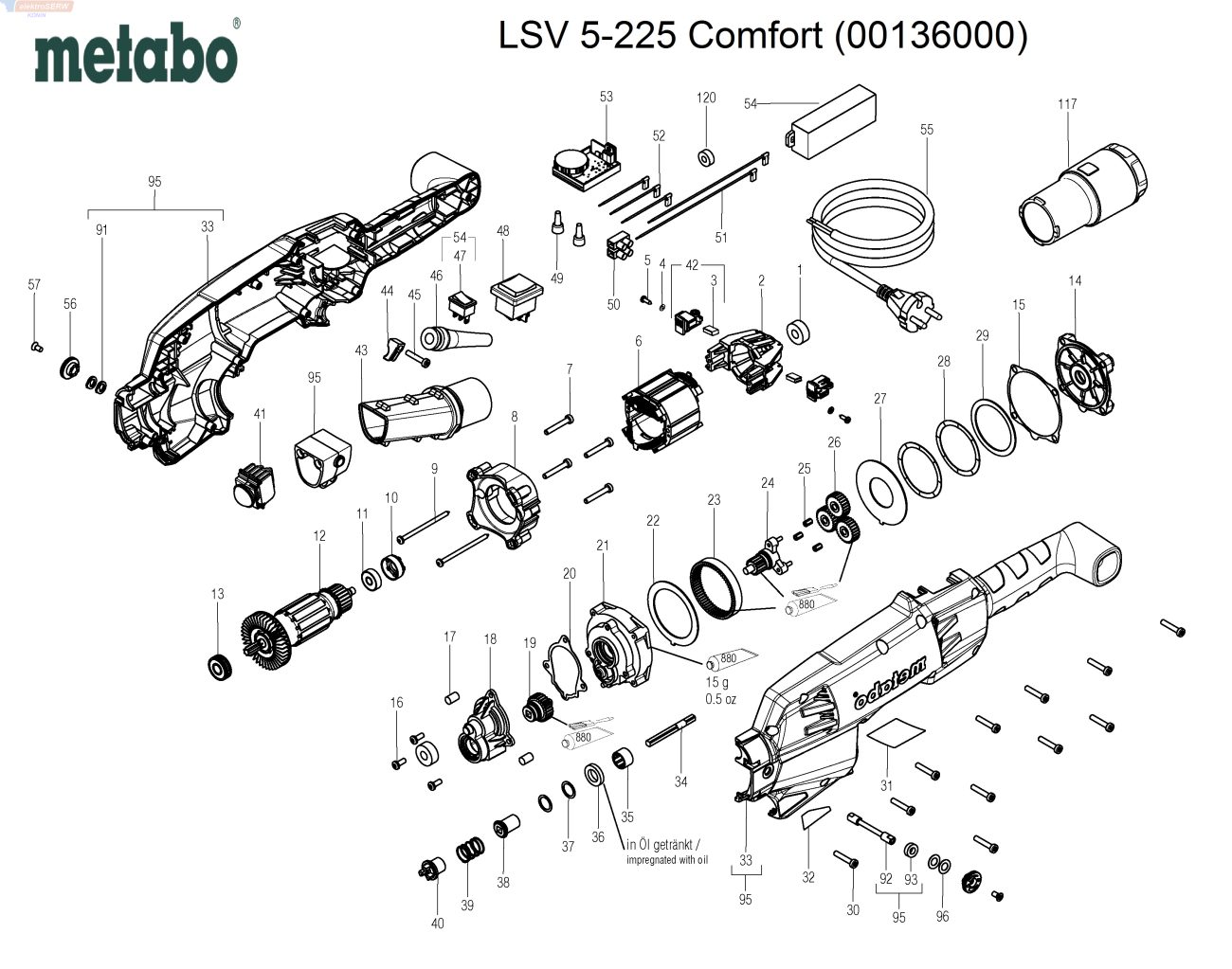

Spis części do LSV 5-225 Comfort (00136000)

pozycja na schemacie; ilość; nr katalogowy; opis urządzenia :

1; 2; 344101760  PIERŚCIEŃ AMORTYZUJĄCY

2; 1; 343437770  MODUL SZCZOTKOTRZYMACZA

3; 1; 316046900  SZCZOTKA (ODLĄCZALNA) WYŁĄCZANY

4; 2; 141155950  PODKŁADKA

5; 2; 141119900  BLACHOWKRĘT SOCZEWKOWY

6; 1; 311012320  STOJAN ZE STOJANEM,230V

7; 4; 141124100  WKRĘT

8; 1; 343437780  KOŁNIERZ SILNIKA

9; 2; 141118260  BLACHOWKRĘT SOCZEWKOWY

10; 1; 344097870  TULEJKA GUMOWA

11; 1; 143114750  ŁOŻYSKO KULKOWE 8X22X 6

12; 1; 310011590  WIRNIK Kompl.,230V

13; 1; 143115890  ŁOŻYSKO KULKOWE, 8X 22X 7

14; 1; 315202930  KOŁNIERZ

15; 1; 339012140  Getriebedichtung

16; 3; 141110540  WKRĘT

17; 2; 344091420  ZATYCZKA GUMOWA

18; 1; 316063070  POKRYWA PRZEKŁADNI KOMPL.

19; 1; 316063080  WAŁEK POŚREDNI PEŁNY

20; 1; 339012130  Getriebedichtung

21; 1; 316063090  KOŁNIERZ POŚREDNI

22; 1; 339007890  Anlaufscheibe

23; 1; 340004370  Hohlrad

24; 1; 316063100  Planetentraeger vollst.

25; 3; 143115450  WIENIEC IGŁOWY

26; 3; 340004380  Planetenrad

27; 1; 339007900  Anlaufscheibe

28; 2; 143115880  Kugell.Ausgleichssch.

29; 2; 141156760  PODKŁADKA

30; 11; 141116020  BLACHOWKRĘT SOCZEWKOWY

31; 1; 338065300  TABLICZKA ZNAMIONOWA

32; 1; 338127050  TABLICZKA INFORMACYJNA

33; 1; 343437640  OBUDOWA Z POKRYWA Kompl.

34; 1; 341604830  WAŁEK

35; 4; 143111740  TULEJKA IGIEŁKOWA

36; 4; 344071030  USZCZELKA FILCOWA

37; 8; 339001110  PODKŁADKA

38; 2; 341071700  ELEMENT SPRZĘGŁA

39; 2; 342004040  SPRĘŻYNA

40; 2; 341071680  Klauenring

41; 1; 343085180  LED Kompl.

42; 2; 316046890  SZCZOTKOTRZYMACZ Kompl. wyłączany,230V

43; 1; 343437680  KANAŁ ODSYSAJĄCY

44; 1; 343362490  OPASKA ZACISKOWA PRZEWODU

45; 1; 141117060  BLACHOWKRĘT SOCZEWKOWY

46; 1; 344101140  OSŁONA PRZECIWZGIĘCIOWA PRZEWODU

47; 1; 343410840  WYŁĄCZNIK

48; 1; 343411540  WYŁĄCZNIK

49; 2; 341162190  ZAŚLEPKA

50; 1; 343050140  LISTWA ZACISKOWA 2-POLOWA

51; 2; 344530490  SPLOTKA Kompl.

52; 3; 344530480  SPLOTKA Kompl.

53; 1; 343085690  MODUL ELEKTRON. Z POKRĘTŁEM,230V 50/60Hz

54; 1; 316097070  Transformator vollst.

55; 1; 344493180  PRZEWÓD Z CEE WTYCZKA

56; 4; 341071740  TULEJA NASTAWCZA

57; 8; 141122860  WKRĘT

58; 33; 141113180  BLACHOWKRĘT SOCZEWKOWY

59; 4; 341211180  Spannexzenter

61; 2; 341071690  Klauenring

62; 2; 343437700  DŹWIGNIA ZACISKU

65; 16; 141119850  WKRĘT

66; 2; 343437810  OBUDOWA DWUCZĘŚCIOWA

67; 4; 315419120  Spannhaken

68; 2; 141150110  PODKŁADKA

69; 1; 341112880  RURKA MOCUJĄCA

71; 2; 343438050  ZŁĄCZKA Z GWINT.

72; 1; 316061990  Hohlwelle vollst.

73; 1; 343437800  Aufnahmeflansch vollst.

74; 1; 316061980  Hohlwelle vollst.

76; 1; 341112870  RURKA MOCUJĄCA

77; 1; 141180040  PIERŚCIEŃ SEEGERA

78; 1; 143111120  ŁOŻYSKO KULKOWE 10X 26X 8

79; 1; 341604820  WAŁEK POŚREDNI PEŁNY

80; 1; 341071770  Aufnahmehuelse

81; 1; 141156360  PIERŚCIEŃ ROZPRĘŻNY

82; 1; 316062030  WAZ ODKURZACZA Kompl.

83; 1; 343437790  MOCOWANIE Kompl.

84; 5; 141111050  ŚRUBA

85; 1; 343438600  ZAŚLEPKA

86; 1; 343438610  ZAŚLEPKA

87; 1; 343437760  Gabel vollst.

88; 1; 343437820  Schwenkflansch vollst.

89; 2; 341006290  Gleitbuchse

90; 9; 141116130  BLACHOWKRĘT SOCZEWKOWY

91; 4; 339007990  PODKŁADKA

92; 2; 341515860  ŁĄCZNIK

93; 2; 339012230  PIERŚCIEŃ FILCOWY

94; 1; 316064360  WPUST LEWO

95; 1; 316065150  KOŁNIERZ POŚREDNI Kompl.

96; 2; 339009440  PODKŁADKA

98; 1; 343437710  TRZYMADŁO

99; 1; 341006280  Gleitbuchse

100; 1; 343437830  OSŁONA

101; 1; 341006270  Gleitbuchse

102; 1; 343437720  KORPUS

103; 5; 343437730  Haltewinkel

104; 1; 316063120  PIERŚCIEŃ NASTAWCZY

105; 1; 343437690  OCHRONA KRAWĘDZI

107; 5; 342004050  SPRĘŻYNA

108; 1; 343438280  SZCZOTKOTRZYMACZ

109; 1; 626663000  Zapasowy wieniec szczotkowy 225 mm

110; 1; 316062010  TALERZ POLERSKI Kompl.

111; 1; 141151940  PODKŁADKA

112; 1; 141113840  ŚRUBA

113; 2; 316063130  WPUST LEWO

114; 1; 345000170  WAŁEK GIETKI

115; 1; 316063110  KOŁNIERZ ŁOŻYSKA KOMPL.

116; 2; 141119430  BLACHOWKRĘT

117; 1; 316062390  Anschlussmuffe vollst.

120; 1; 143160180  Ferritring

121; 1; 315202920  KOŁNIERZ ŁOŻYSKA

122; 1; 141180060  PIERŚCIEŃ SEEGERA

123; 2; 143111440  ŁOŻYSKO KULKOWE 12X 28X 8

124; 1; 143194880  USZCZELKA WALKA

125; 1; 341013440  ELEMENT POŚREDNI

126; 1; 141180360  PIERŚCIEŃ SEEGERA

127; 1; 341211150  WAŁEK NAPĘDOWY

199; 1; 316064470  WKŁAD WAŁKA GIĘTKIEGO W OPAKOWANIU

880; 1; 344130930  SMAR 50Gr 1,8oz



1001; 1; 338506390  PLAN OKABLOWANIA,230 V
