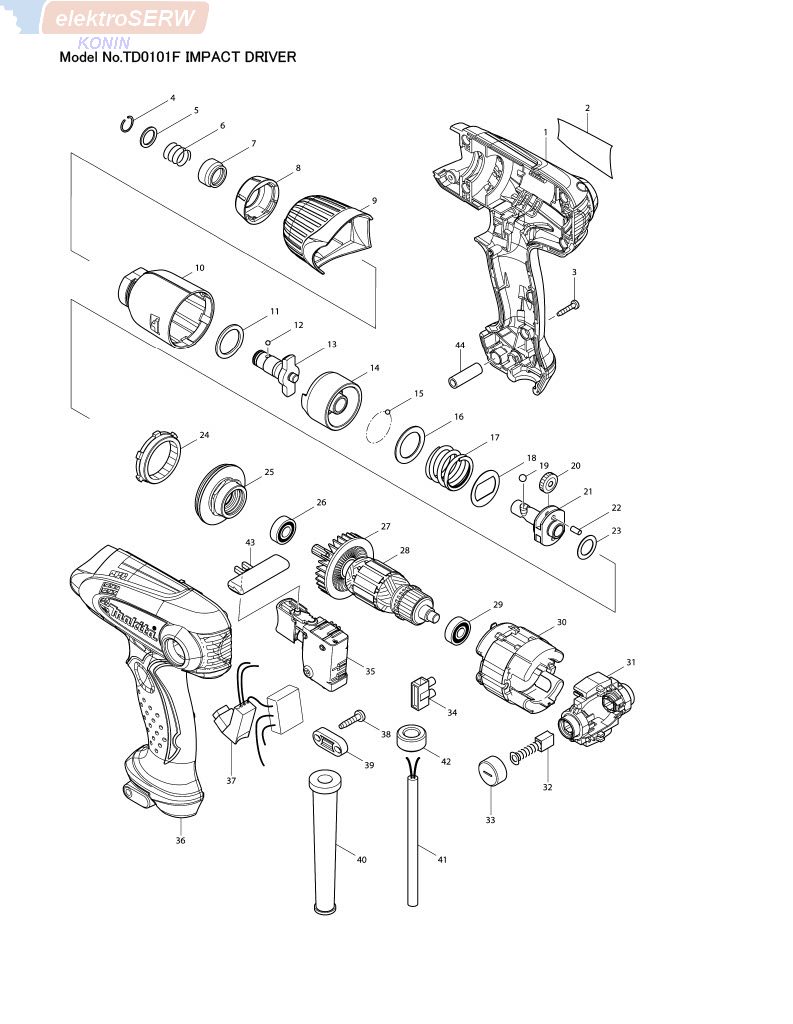

* Lista części do TD0101F

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 188664-1  Obudowa kpl.;  1

C10; 263002-9  Sztyft gumowy 4;  4

002; 866417-5  Tabliczka znamionowa TD0101F;  1

003; 266429-2  Wkręt samogwintujący z grubym łbem 3X16;  8

004; 231965-7  Sprężyna pierścieniowa 10;  1

005; 267143-3  Podkładka 11;  1

006; 233005-7  Sprężyna dociskowa 13;  1

007; 324711-6  Tuleja wiertła;  1

008-1; 424376-5  BUMPER;  1

009-1; 452440-2  Pokrywa obudowy mech. udarowego;  1

010; 158898-0  Obudowa mechanizmu udarowego;  1

C10; 213166-9  O-ring 12.5;  1

C20; 253798-0  Podkładka 13;  1

C30; 257776-2  Tuleja 12;  1

011; 261140-1  Podkładka nylonowa 20;  1

012; 216019-1  Kulka stalowa 3;  2

013-1; 326630-2  Kowadło M;  1

014; 324894-2  Bijak;  1

015; 216019-1  Kulka stalowa 3;  24

016; 267380-9  Podkładka 20;  1

017; 234096-1  Sprężyna dociskowa 21;  1

018; 267813-4  Podkładka 21;  1

019; 216002-8  Kulka stalowa 4.8;  2

020; 227213-0  Koło zębate 17;  2

021; 324897-6  Wrzeciono;  1

022; 268217-3  Kołek 3.5;  2

023; 253052-2  Podkładka 12;  1

024; 227215-6  Koło zębate wewnętrzne 43;  1

025; 158899-8  BEARING BOX COMPLETE;  1

C10; 210242-0  BALL BEARING 6801LLB;  1

C20; 213325-5  O-ring 19;  1

026; 210013-5  BALL BEARING 698VV;  1

027; 240046-6  Wentylator 46;  1

028; 517659-1  Wirnik silnika elektrycznego kpl. 240V;  1

029; 210062-2  BALL BEARING 607ZZ;  1

030; 635109-5  Stojan 240V;  1

031; 638643-4  Komplet ramienia uchwytu;  1

C10; 643981-1  Uchwyt szczotek węglowych 6X9;  2

032; 191940-4  Szczotki węglowe;  1

033; 643928-5  BRUSH HOLDER CAP;  2

034; 654532-5  Blok terminalu 1P;  1

035; 650613-3  Przełącznik C3TA;  1

036; 188664-1  Obudowa kpl.;  1

C10; 263002-9  Sztyft gumowy 4;  4

037; 631873-6  Obwód lampy;  1

038; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  2

039; 687124-5  STRAIN RELIEF;  1

040; 682566-8  CORD GUARD 10;  1

041; 665865-3  Kabel zasilający 1.0-2-2.5;  1

043; 419250-0  Dźwignia;  1

044; 262560-2 Tuleja 5;  1

A01; 784244-7  + BIT 2-50;  1
