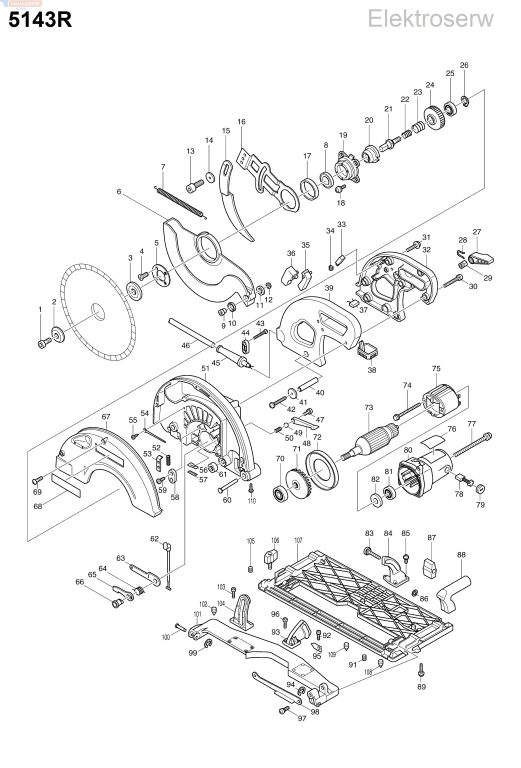

* Lista części do 5143R

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 266083-2  Śruba imbusowa M10X25;  1

002-1; 224327-6  Flansza zewnętrzna 65;  1

003-1; 224328-4  Kołnierz wewnętrzny 65;  1

004; 912222-9  Wkręt z łbem wpuszczanym. M5X16;  4

005; 285683-9  BEARING RETAINER 42-68;  1

006-1; 318063-5  Pokrywa bezpieczeństwa;  1

007-1; 231842-3  Sprężyna naciągu 8;  1

008; 211329-1  BALL BEARING 6204DDW;  1

009; 415437-2  Sztyft walcowy 6;  1

010; 415438-0  ROLLER 20;  1

011; 415438-0  ROLLER 20;  1

012; 415437-2  Sztyft walcowy 6;  1

013; 922422-3  Śruba imbusowa M8X16;  1

014-1; 267284-5  Podkładka 8;  1

015-1; 345751-1  Klin rozszczepiający;  1

016-2; 345753-7  RIVING KNIFE HOLDER;  1

017; 344304-3  Pierścień;  1

018; 911223-4  Wkręt z łbem stożkowym ściętym M5X16 WR;  4

019; 316753-4  BEARING BOX;  1

020; 322830-2  Tuleja blokująca;  1

021; 322828-9  Wrzeciono;  1

022; 231969-9  Sprężyna blokująca 20;  1

023; 231968-1  Sprężyna blokująca 27;  1

024; 226453-7  Koło zębate śrubowe 57;  1

025; 211104-5  BALL BEARING 6001;  1

026; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

027; 272230-5  Dźwignia 54;  1

028; 231955-0  Sprężyna pierścieniowa 12;  1

029; 252134-7  HEX. NUT M8;  1

030; 911263-2  Wkręt z łbem stożkowym ściętym M5X40 WR;  3

031; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  4

032; 182773-8  Rękojeść kpl.;  1

033; 415440-3  LOCK-OFF BUTTON;  1

034; 231230-4  Sprężyna dociskowa 4;  1

035; 415439-8  Dźwignia przełącznika;  1

036; 651923-1  Przełącznik TG70B;  1

037; 645105-5  NOISE SUPPRESSOR;  1

037A_; 645200-1  NOISE SUPPRESSOR;  1

038A_; 631209-9  Sterownik 200/220/240V;  1

039; 182773-8  Rękojeść kpl.;  1

040; 331469-0  PIPE 9;  1

041; 941201-0  Podkładka 8;  1

042; 266019-1  Śruba z łbem płaskim i trzonem kwadratowym M8X98;  1

043; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

044C1; 687052-4  STRAIN RELIEF;  1

045C2; 682505-8  CORD GUARD 10-90;  1

046J1; 665883-1  Kabel zasilający 1.0-2-5.0;  1

047; 911213-7  Wkręt z łbem stożkowym ściętym M5X12 WR;  1

048-1; 416250-1  Dźwignia 110;  1

049; 216004-4  Kulka stalowa 7.9;  1

050; 231240-1  Sprężyna dociskowa 7;  1

051-3; 158091-6  Komplet obudowy noża;  1

C10; 263005-3  Sztyft gumowy 6;  1

052; 233140-1  Sprężyna dociskowa 5;  1

053; 344294-0  SHAFT LOCK;  1

054; 322829-7  Pręt prowadzący;  1

055; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  1

056; 443098-8  Filc;  1

057; 344263-1  Płyta;  1

058; 687053-2  STRAIN RELIEF;  1

059; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16;  2

060-1; 268018-9  Sztyft ramienny. 10;  1

061-1; 421966-5  CUSHION;  1

062; 353017-5  Linka;  1

063; 344295-8  Ramię;  1

064; 231625-1  Sprężyna skrętna 23;  1

065; 344296-6  Płytka krzywkowa;  1

066; 268009-0  Kołek kołnierzowy 12;  1

067; 415817-2  Pokrywa obudowy ostrza;  1

068; 819091-8  Etykieta z logo Makita;  1

069; 266036-1  Wkręt samogwintujący z łbem walcowym wypukłym CT 5X20;  5

070-1; 211236-8  BALL BEARING 6002DDW;  1

071; 241889-9  Wentylator 74;  1

072; 415768-9  Płytka progu kierującego;  1

073B_; 516668-7  Wirnik silnika elektrycznego kpl. 220/240V;  1

074; 911947-2  Wkręt z łbem stożkowym ściętym M5X90 WRM;  2

075B2; 596323-7  Stojan kpl. 220-240V;  1

C10; 654197-3  Zacisk pierścienia;  2

C20; 654502-4  Złącze nieizolowane;  2

076; 857936-2  Tabliczka znamionowa 5143R;  1

077; 911288-6  Wkręt z łbem stożkowym ściętym M5X65 WR;  4

078; 191953-5  Szczotki węglowe;  1

079; 643700-5  BRUSH HOLDER CAP 7-18;  2

080B1; 158628-9  Komplet obudowy silnika;  1

C10; 643712-8  Uchwyt szczotek węglowych;  2

081-1; 210042-8  BALL BEARING 629LLB;  1

082; 681633-6  Podkładka izolacyjna;  1

083; 923471-3  Śruba z łbem kulistym i trzonem kwadratowym M8X50;  1

084; 316747-9  Kątowa płytka prowadząca;  1

085; 266036-1  Wkręt samogwintujący z łbem walcowym wypukłym CT 5X20;  3

086; 941201-0  Podkładka 8;  1

087; 252626-6  WING NUT;  1

088; 415815-6  Uchwyt;  1

089; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  2

090; 268013-9  Kołek kołnierzowy 8;  1

091; 265993-0  Wkręt ustalający z gniazdem sześciokątnym (KONIEC WGŁĘBIONY) M4X5;  1

092; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  1

093-1; 316879-2  Płytka do pomiaru kąta;  1

094; 961012-7  Pierścień blokujący (EXT) E-6;  1

095; 343902-0  Wskaźnik;  1

096-1; 266036-1  Wkręt samogwintujący z łbem walcowym wypukłym CT 5X20;  4

097; 265011-4  Wkręt pasowany z grubym łbem M5;  1

098-1; 345722-8  Łącznik;  1

099; 961012-7  Pierścień blokujący (EXT) E-6;  1

100; 268013-9  Kołek kołnierzowy 8;  1

101-1; 316880-7  Łącznik podstawy;  1

102; 266085-8  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M6X10;  1

103; 266036-1  Wkręt samogwintujący z łbem walcowym wypukłym CT 5X20;  3

104; 316748-7  DEPTH GUIDE;  1

105; 265993-0  Wkręt ustalający z gniazdem sześciokątnym (KONIEC WGŁĘBIONY) M4X5;  1

106; 251858-2 Wkręt z łbem radełkowanym M6X15;  4

107; 316752-6  Podstawa;  1

108; 266085-8  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M6X10;  1

109; 266085-8  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M6X10;  1

110; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  1

113; 442125-8  Uszczelka;  1

A01; A-80014  T.C.T. SAW BLADE 355X20TX30;  1

A02; 152498-8  Prowadnica równoległa;  1

A03; 783204-6  Klucz imbusowy 6;  1

E01; 651941-9  Przełącznik V-15-2A5;  1

E03; 654510-5  Zamknięty koniec splotu 5.5-SD;  1

E04; 654079-9  Gniazdo izolowane DF1.25-187A-5;  1

E05; 654509-0  Zamknięty koniec splotu 2-SD;  2

E06; 654082-0  Gniazdo izolowane DF2-187A-5;  1

E08; 192490-2  JOINT;  1

E09; 688162-0  LINE FILTER;  1
