* Lista części do DLM431

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 273675-0  Uchwyt A;  1

002; 266459-3  Wkręt samogwintujący z grubym łbem 5X25;  2

003; 453250-0  Dźwignia blokująca;  1

004; 453251-8  LOCK LEVER SUPPORT;  1

005; 233173-6  Sprężyna dociskowa 4;  1

006-1; 144076-8  REAR FLAP COMPLETE;  1

C10; 890375-3  Etykieta ostrzegawcza;  1

007-1; LC961018-5  STOP RING (EXT) E-5;  1

008-1; LC256871-5  ROD 6;  1

009-1; LC233597-6  TORSION SPRING 8;  1

010-1; LC961018-5  STOP RING (EXT) E-5;  1

011; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  2

012; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  4

013-1; 456347-4  Osłona M;  1

014; 851P60-9  Tabliczka znamionowa DLM431;  1

015; 143506-6  Komplet pokrywy akumulatora E;  1

C10; 890380-0  Etykieta ostrzegawcza;  1

016; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  3

017; 187926-4  Obudowa terminala;  1

C10; 263005-3  Sztyft gumowy 6;  4

018; 644808-8  Zacisk;  2

019; 187926-4  Obudowa terminala;  1

C10; 263005-3  Sztyft gumowy 6;  4

020; 890383-4  Etykieta z logo Makita;  1

021-1; LC453258-4  COWLING COVER;  1

023-1; 265672-0  Wkręt z łbem stożkowym ściętym M6X35 WR;  3

024-1; 629434-4  DC MOTOR;  1

025; 620479-5  Sterownik;  1

026; 265999-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X25;  2

027; 687149-9  STRAIN RELIEF;  1

028; 643890-4  Klin;  1

029; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  2

030; 632F82-6  Moduł przewodu;  1

031; 688131-1  LINE FILTER;  1

032; 688140-0  LINE FILTER;  2

033; 688164-6  LINE FILTER;  2

034-1; 459533-6  DECK;  1

035; 453239-8  Pokrywa dolna;  1

036; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  3

037; 224444-2  Kołnierz wewnętrzny 40;  1

038-2; 197761-2  Zestaw ostrzy 430;  1

039; 224445-0  Flansza zewnętrzna 40;  1

040; 266731-3  Śruba z łbem 6-kątnym i kołnierzem M10X25;  1

041-1; LC921352-5  HEX.BOLT M6X30;  1

042-1; LC257670A8  SLEEVE 6;  1

043; 453255-0  Płytka regulacyjna;  1

044; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  2

045; 931302-2  HEX. NUT M6;  1

046; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  1

047-1; LC267102A7  FLAT WASHER 4;  1

048-1; LC231297-2  COMPRESSION SPRING 9;  1

049-1; LC253808A3  FLAT WASHER 9;  1

050-1; 459099-6  CHANGE LEVER;  1

053-1; LC252145-2  COLLARED HEX. NUT M8;  1

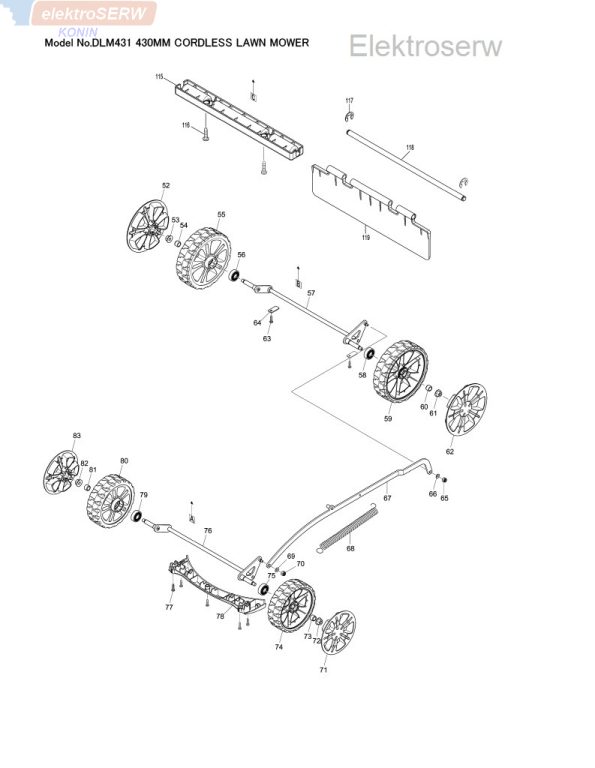

055-1; 459101-5  REAR WHEEL;  1

056-1; LC210070-3  BALL BEARING 6200ZZ;  1

057; 165669-8  REAR SHAFT;  1

058-1; LC210070-3  BALL BEARING 6200ZZ;  1

059-1; 459101-5  REAR WHEEL;  1

061-1; LC252145-2  COLLARED HEX. NUT M8;  1

063; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  2

064-1; LC346545-7  PLATE;  2

065; 252103-8  HEX. LOCK NUT M5-8;  1

066-1; LC941101-4  FLAT WASHER 5;  1

067; 346543-1  Korbowód;  1

068-1; LC231875-8  TENSION SPRING 16;  1

069-1; LC941101-4  FLAT WASHER 5;  1

070; 252103-8  HEX. LOCK NUT M5-8;  1

072-1; LC252145-2  COLLARED HEX. NUT M8;  1

074-1; 459100-7  FRONT WHEEL;  1

075-1; LC210070-3  BALL BEARING 6200ZZ;  1

076; 165668-0  FRONT SHAFT;  1

077; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  5

078; 456353-9  Pokrywa przednia;  1

079-1; LC210070-3  BALL BEARING 6200ZZ;  1

080-1; 459100-7  FRONT WHEEL;  1

082-1; LC252145-2  COLLARED HEX. NUT M8;  1

084; 326636-0  Dźwignia przełącznika;  1

085; 456351-3  Osłona włącznika;  1

086; 456352-1  Pokrywa osłony włącznika;  1

087; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  1

088; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  4

089; 143508-2  Kaseta wyłącznika K;  1

C10; 890374-5  Naklejka z instrukcją;  1

090; 911138-5  Wkręt z łbem stożkowym ściętym M4X20 WR;  1

091; 455075-8  Dźwignia;  1

092; 231876-6  Sprężyna naciągu 9;  1

093; 455074-0  SWITCH BUTTON;  1

094; 233068-3  Sprężyna dociskowa 6;  1

095; 650730-9  Przełącznik;  1

096; 456349-0  SWITCH BOX;  1

097; 687149-9  STRAIN RELIEF;  1

098; 265999-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X25;  2

099; 143510-5  UPPER PIPE COMPLETE;  1

100; 660330-7  Kabel zasilający;  1

101; 265A14-4  Śruba z łbem kulistym i trzonem kwadratowym M6X50;  1

102; 264070-5  THUMB NUT M6;  1

103; 264070-5  THUMB NUT M6;  1

104; 265A14-4  Śruba z łbem kulistym i trzonem kwadratowym M6X50;  1

105; 326635-2  LOWER PIPE;  1

106; 456354-7  HOLDER;  2

107; 266729-0  Wkręt z łbem radełkowanym M8X35;  1

108; 266729-0  Wkręt z łbem radełkowanym M8X35;  1

109; 456355-5  Wskaźnik M;  1

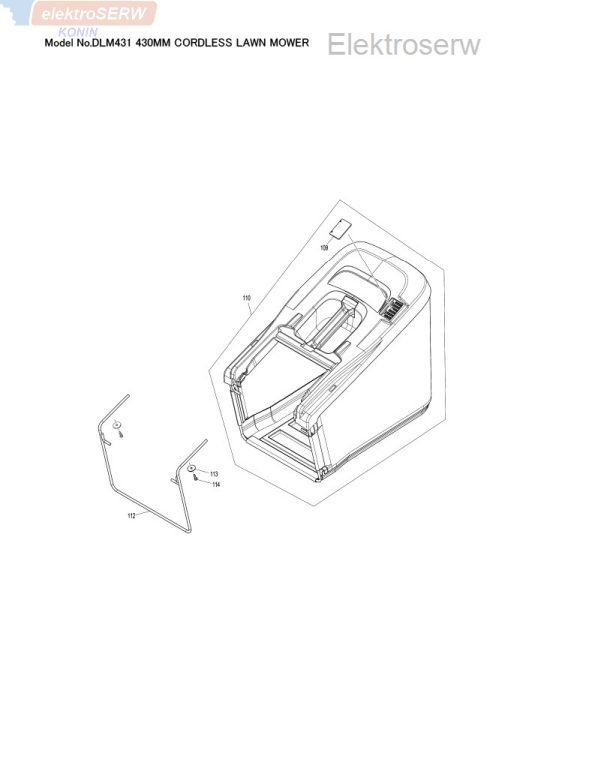

110-2; 127276-5  REAR BAG ASSEMBLY M;  1

111; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  3

112-1; 327179-5  REAR BAG ROD;  1

113; 267438-4  Podkładka 5;  2

114; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  2

120; 424824-4  RUBBER SHEET;  1

121; 259015-6  Pierścień blokujący (EXT) CS-3;  2

122; 911138-5  Wkręt z łbem stożkowym ściętym M4X20 WR;  1

123; 455078-2  Ramię;  1

124; 143505-8  Obwód led kpl.;  1

A01; 782210-8  Klucz montażowy 17;  1

A02B; ***DC18RD  DC18RD TWO PORT FAST CHARGER;  1

A02C; ***DC18RD  DC18RD TWO PORT FAST CHARGER;  1

A03-1B; 197265-4  Akumulator kpl. BL1840B;  2

A03-1C; 197280-8  Akumulator kpl. BL1850B;  2
