* Metabo wirnik wraz z łożyskami do piły ukosowej KGS 254 M

używany oryginalny

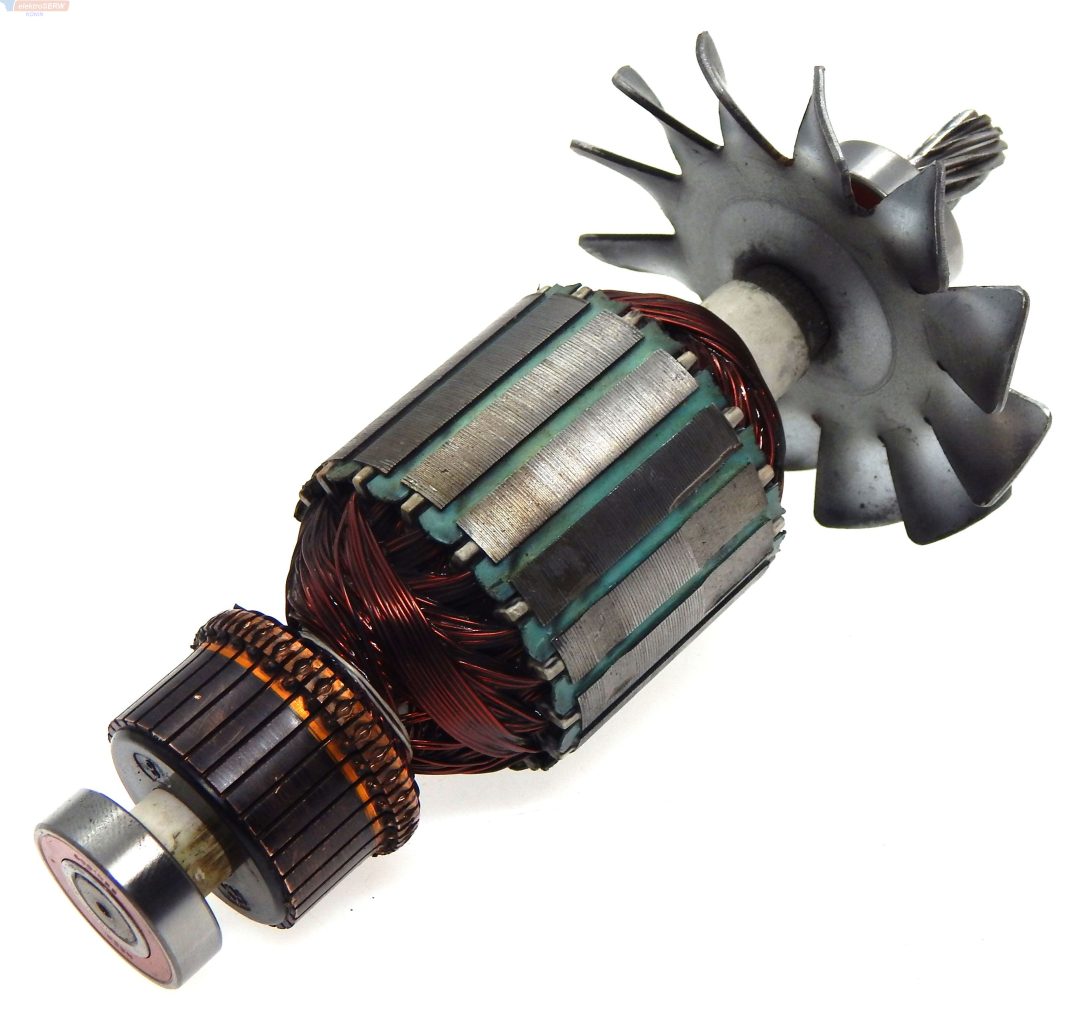

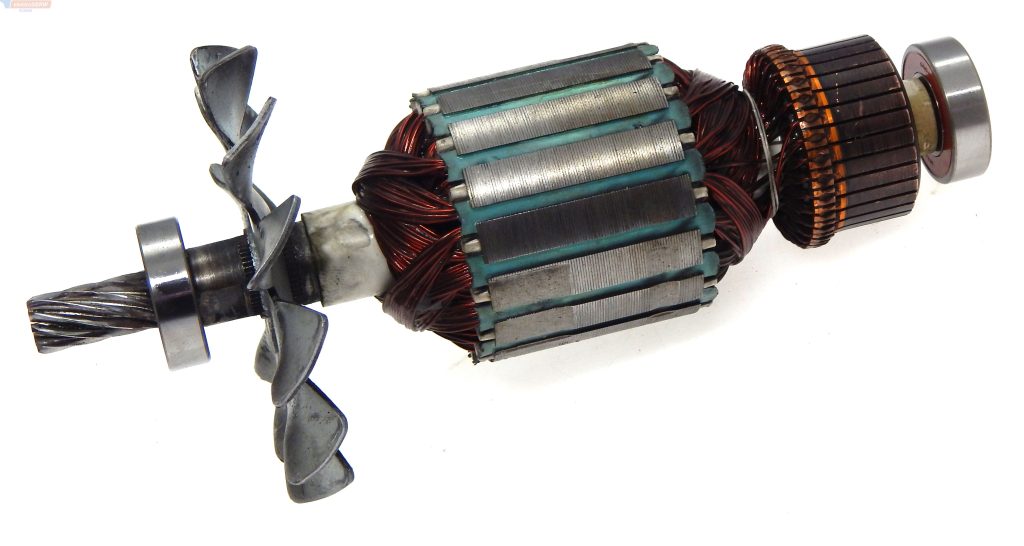

Przykładowe zdjęcie używanego wirnika 310011490

( Rotor )

• Producent: Metabo
• Kod producenta: 310011490

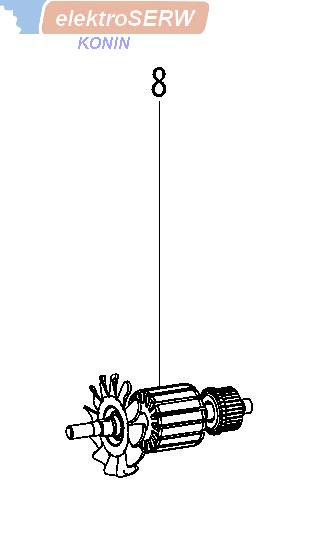

• Pozycja na schemacie: nr 8 - KGS 254 M (02540000)

Zastosowanie:

piła ukosowa / pilarka ukośnica :

• KGS 254 M (02540000)
• KGS 254 M (02540180)
• KGS 254 M (02540190)
• KGS 254 M (02540250)
• KGS 254 M (02540380)

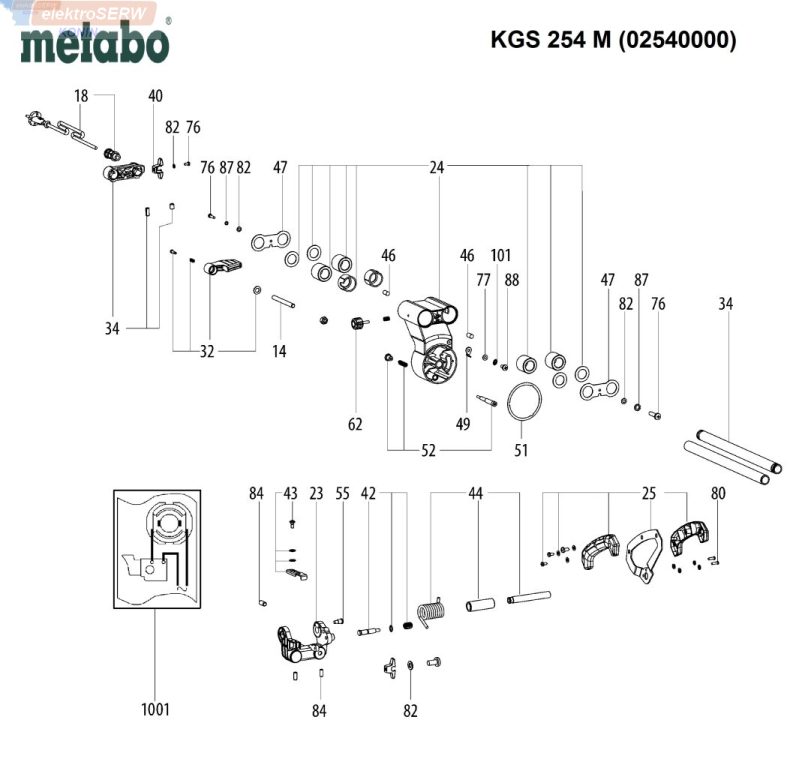

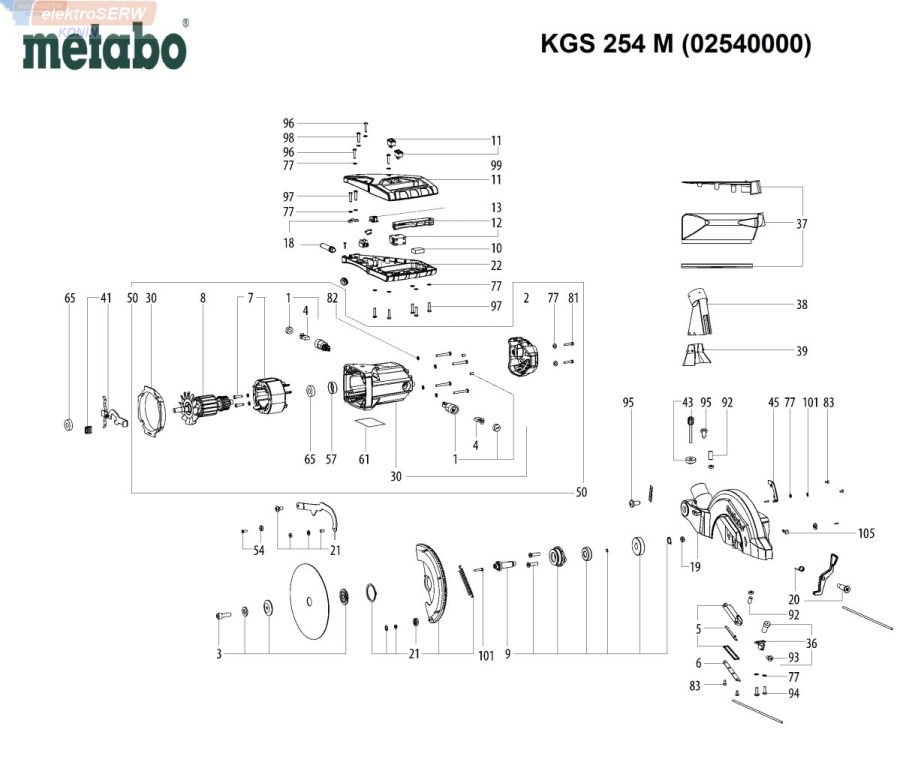

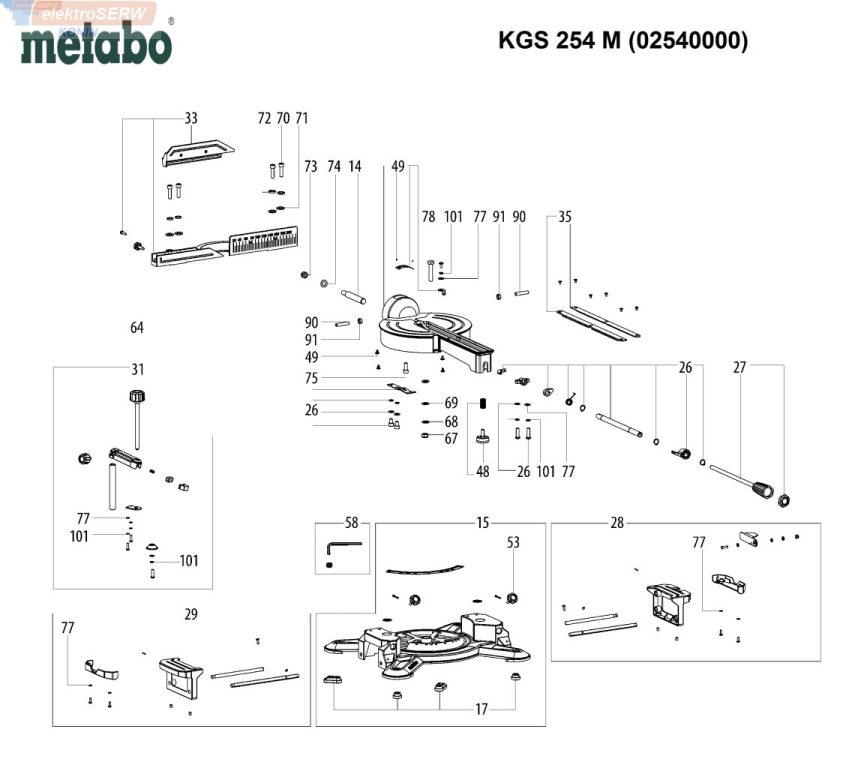

Spis części do KGS 254 M (02540000)

pozycja na schemacie, ilość, nr katalogowy, opis urządzenia :

1; 1; 316092320  Kohlebuerstenhalter vollst.

2; 1; 343435820  POKRYWA SILNIKA

3; 1; 316060630  KOŁNIERZ Kompl.

4; 1; 316092330  SZCZOTKA (ODŁĄCZALNA)

5; 1; 343436090  LED-Leuchte

6; 1; 343436110  Abdeckung Beleuchtung

7; 1; 310011440  Stator

8; 1; 310011490  Rotor

9; 1; 316060700  PRZEKŁADNIA Kompl.

10; 1; 343254900  KONDENSATOR

11; 1; 316060720  RĘKOJEŚĆ - CZĘŚĆ GÓRNA cpl.

12; 1; 316092430  WYŁĄCZNIK+J743 Kompl.

13; 1; 343440900  Netzteil

14; 1; 316055970  Drehtisch vollst.

15; 1; 316055940  STÓŁ Kompl.

17; 1; 315419090  STOPA Kompl.

18; 1; 316060860  Kompl.

19; 1; 316056240  OSŁONA Kompl.

20; 1; 316056720  DŹWIGNIA BLOKADY kompl.

21; 1; 316063470  OSŁONA Kompl.

22; 1; 343435740  RĘKOJEŚĆ - CZĘŚĆ DOLNA

23; 1; 316056080  Kapparm vollst.

24; 1; 316056110  Kipparm vollst.

25; 1; 316060950  UCHWYT ZE ŚRUBAMI Kompl.

26; 1; 316092340  Arretierung vollst.

27; 1; 316056800  Raczka pokrętna cpl.

28; 1; 315418530  PRAWE POSZERZENIE STOŁU PRAWO

29; 1; 315418500  LEWE POSZERZENIE STOŁU LEWO

30; 1; 316056280  OBUDOWA SILNIKA Kompl.

31; 1; 316056680  NOŚNIK PRZEDMIOTU OBRABIANEGO SKŁADANY

32; 1; 316056760  DŹWIGNIA ZACISKOWA Kompl.

33; 1; 316056000  OGRANICZNIK Kompl.

34; 1; 316092650  Kompl.

35; 1; 343436030  WKŁADKA STOŁU

36; 1; 343436070  Laser mit Halterung

37; 1; 316056340  Spaeneabsaugung vollst.

38; 1; 343435790  Spanfanghaube

39; 1; 343436270  KRÓCIEC ODSYSAJĄCY

40; 1; 343436170  Kabelhalter

41; 1; 316056880  BLOKADA WRZECIONA Kompl.

42; 1; 316061380  Transportarretierung vollst.

43; 1; 316057460  OGRANICZNIK GŁĘBOKOŚCI Kompl.

44; 1; 316061410  Oś osłonki kompl.

45; 1; 343441100  POKRYWA

46; 1; 344113030  ZDERZAK

47; 1; 339136690  Abdeckung Kipparm v+h

48; 1; 316056830  Justierschraube vollst.

49; 1; 316061450  Skalensatz vollst.

50; 1; 316061490  SILNIK Kompl.

51; 1; 339147660  BLASZKA ŚLIZGOWA

52; 1; 316061530  OGRANICZNIK KRAŃCOWY KOMPL.

53; 1; 343436220  ŚRUBA POKRĘTŁA

54; 1; 316061540  ŁOŻYSKO Kompl.

55; 1; 341722210  OGRANICZNIK ŚRUBA

57; 1; 344113050  TULEJKA GUMOWA

58; 1; 316061550  MOCOWANIE NARZĘDZIA cpl.

61; 1; 338063030  TABLICZKA ZNAMIONOWA

62; 1; 343437020  ŚRUBA POKRĘTŁA

64; 1; 343437040  ŚRUBA POKRĘTŁA

65; 1; 143111440  ŁOŻYSKO KULKOWE 12X 28X 8

67; 1; 141132030  NAKRĘTKA 6 - KĄTNA

68; 1; 141150050  PODKŁADKA

69; 1; 141150390  PODKŁADKA SPRĘŻYSTA

70; 1; 141113890  ŚRUBA

71; 1; 141150130  PODKŁADKA

72; 1; 141155240  PODKŁADKA SPRĘŻYSTA

73; 1; 141130890  NAKRĘTKA 6 - KĄTNA

74; 1; 141156200  PODKŁADKA

75; 1; 141113840  ŚRUBA

76; 1; 141110590  WKRĘT

77; 1; 141150010  PODKŁADKA

79; 1; 141112180  WKRĘT

80; 1; 141116780  WKRĘT

81; 1; 141123710  BLACHOWKRĘT SOCZEWKOWY

82; 1; 141150020  PODKŁADKA

83; 1; 141123840  WKRĘT

84; 1; 141124510  Gewindestift m.IS+Kegelk. M 6x 8

87; 1; 141150360  PODKŁADKA SPRĘŻYSTA

88; 1; 141110540  WKRĘT

90; 1; 141124460  Gewindestift M.IS+KEGELK.

91; 1; 141131010  NAKRĘTKA 6 - KĄTNA

92; 1; 141123410  Gewindestift

93; 1; 141116480  SZTYFT Z GWINTEM

94; 1; 141113590  ŚRUBA

95; 1; 141124470  Linsenblechschraube M.KRZSZ ST 4,2X9,5

96; 1; 141111430  WKRĘT

97; 1; 141118730  BLACHOWKRĘT SOCZEWKOWY

98; 1; 141116800  BLACHOWKRĘT SOCZEWKOWY

99; 1; 141123940  BLACHOWKRĘT SOCZEWKOWY

100; 1; 141113220  WKRĘT

101; 1; 141150350  PODKŁADKA SPRĘŻYSTA

105; 1; 343441120  Kabelklemme

1001; 1; 338505970  PLAN OKABLOWANIA
