* Makita podstawa do ręcznej pilarki / piły tarczowej 5903R

nowa oryginalna

( BASE / CIRCULAR SAW 235MM )

• Producent: Makita
• Kod producenta: 316556-6
• Pozycja na schemacie: nr 071 - 5903R

Zastosowanie:

ręczna pilarka / piła tarczowa :

• 5903R

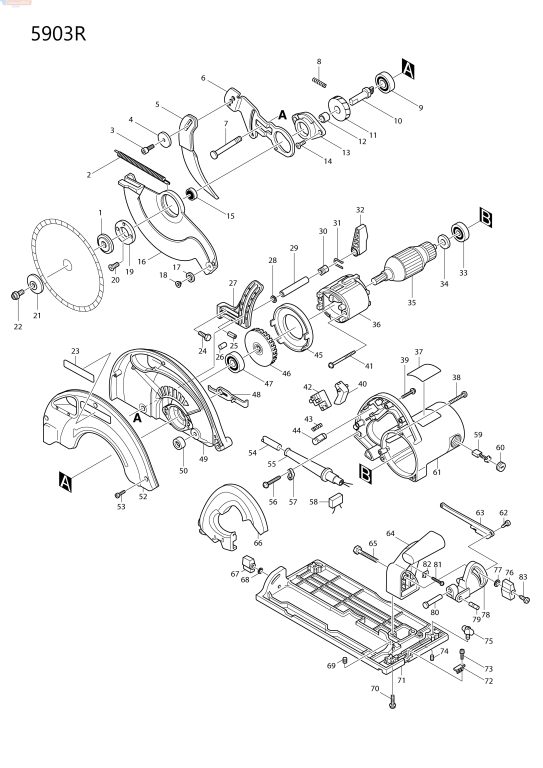

Spis części do 5903R

pozycja na schemacie, nr katalogowy, opis części, Ilość :

001 ; 224302-2  INNER FLANGE 42 ; 1

002 ; 231798-0  TENSION SPRING 5 ; 1

002-1 ; 231840-7  TENSION SPRING 6 ; 1

003 ; 922422-3  HEX. SOCKET HEAD BOLT M8X16 ; 1

004 ; 267123-9  FLAT WASHER 8 ; 1

005 ; 165092-7  RIVING KNIFE ; 1

005-1 ; 345735-9  RIVING KNIFE ; 1

006 ; 344104-1  RIVING KNIFE HOLDER ; 1

006-1 ; 345772-3  RIVING KNIFE HOLDER ; 1

006-2 ; 345772-3  RIVING KNIFE HOLDER ; 1

007 ; 266019-1  CAP SQUARE NECK BOLT M8X98 ; 1

008 ; 233084-5  COMPRESSION SPRING 6 ; 1

009 ; 211131-2  BALL BEARING 6001DDW ; 1

010 ; 322662-7  SPINDLE ; 1

011 ; 226422-8  HELICAL GEAR 39 ; 1

012 ; 257184-7  RING 16 ; 1

012-1 ; 257491-8  SLEEVE 15 ; 1

013 ; 316564-7  BEARING BOX ; 1

013-1 ; 317626-4  BEARING BOX ; 1

014 ; 265031-8  + COUNTERSUNK HEAD SCREW M6X20 ; 2

014-1 ; 265D48-5  +COUNTERSUNK HEAD SCREW M6X20 ; 2

014-2 ; 265031-8  + COUNTERSUNK HEAD SCREW M6X20 ; 2

015 ; 211228-7  BALL BEARING 6202DDW ; 1

016 ; 316563-9  SAFETY COVER ; 1

016-1 ; 318061-9  SAFETY COVER ; 1

016-2 ; 318143-7  SAFETY COVER ; 1

016-3 ; 318143-7  SAFETY COVER ; 1

017 ; 415438-0  ROLLER 20 ; 2

018 ; 415437-2  ROLLER PIN 6 ; 2

019 ; 285677-4  BEARING RETAINER 30-55 ; 1

020 ; 912222-9  COUNTERSUNK HEAD SCREW M5X16 ; 2

021 ; 224301-4  OUTER FLANGE 42 ; 1

022 ; 265408-7  HEX. SOCKET HEAD BOLT M8X20 ; 1

023 ; 819034-0  TRADE MARK LABEL ; 1

024 ; 921342-8  HEX. BOLT M6X25 ; 1

025 ; 951210-1  SPRING PIN 6-20 ; 1

026 ; 263005-3  RUBBER PIN 6 ; 2

026-1 ; 263005-3  RUBBER PIN 6 ; 1

027 ; 316557-4  DEPTH GUIDE ; 1

028 ; 941201-0  FLAT WASHER 8 ; 1

029 ; 331432-3  PIPE 9 ; 1

030 ; 252134-7  HEX. NUT M8 ; 1

031 ; 231955-0  RING SPRING 12 ; 1

032 ; 272230-5  LEVER 54 ; 1

033 ; 211056-0  BALL BEARING 629LLB ; 1

033-1 ; 210053-3  BALL BEARING 629LLB ; 1

033-2 ; 210042-8  BALL BEARING 629LLB ; 1

034 ; 681633-6  INSULATION WASHER ; 1

035B_ ; 516578-8  ARMATURE ASS'Y 220V ; 1

035B_ INC. 33,34,46,47

036B_ ; 636048-2  FIELD 220V ; 1

036B1 ; 636203-6  FIELD 220V ; 1

037A_ ; 858222-4  NAME PLATE 5903R ; 1

038 ; 266037-9  TAPPING SCREW BIND CT 5X45 ; 3

039A_ ; 266119-7  TAPPING SCREW FLANGE PF 4X25 ; 4

039A1 ; 265999-8  TAPPING SCREW 4X25 ; 4

040 ; 415439-8  SWITCH LEVER ; 1

041A_ ; 266109-0  TAPPING SCREW FLANGE PF 5X65 ; 2

041A1 ; 266029-8  TAPPING SCREW 5X65 ; 2

042 ; 651923-1  SWITCH TG70B ; 1

043 ; 231230-4  COMPRESSION SPRING 4 ; 1

044 ; 415440-3  LOCK-OFF BUTTON ; 1

045 ; 415436-4  BAFFLE PLATE ; 1

046 ; 241868-7  FAN 82 ; 1

047 ; 211227-9  BALL BEARING 6002DDW ; 1

047-1 ; 211236-8  BALL BEARING 6002DDW ; 1

048 ; 344108-3  SHAFT LOCK ; 1

049 ; 152452-2  BLADE CASE COMPLETE ; 1

049 INC. 26

049-1 ; 152495-4  BLADE CASE COMPLETE ; 1

049-1 INC. 26

049-2 ; 152550-2  BLADE CASE COMPLETE ; 1

049-2 INC. 26

049-3 ; 153467-2  BLADE CASE COMPLETE ; 1

049-3 INC. 26

049-4 ; 153467-2  BLADE CASE COMPLETE ; 1

049-4 INC. 26

050 ; 262060-2  RUBBER RING 10 ; 1

050-1 ; 262007-6  RUBBER RING 8 ; 1

051 ; 265032-6  + PAN HEAD SCREW M8 ; 1

052 ; 316562-1  BLADE CASE COVER ; 1

052-1 ; 316562-1  BLADE CASE COVER ; 1

053 ; 266036-1  TAPPING SCREW BIND CT 5X20 ; 3

054M_ ; 665865-3  POWER SUPPLY CORD 1.0-2-2.5 ; 1

055B_ ; 682540-6  CORD GUARD 9.3-90 ; 1

056A_ ; 266121-0  TAPPING SCREW FLANGE PF 4X18 ; 2

056A1 ; 265995-6  TAPPING SCREW 4X18 ; 2

057C_ ; 687063-9  CORD CLAMP ; 1

057C1 ; 687052-4  STRAIN RELIEF ; 1

058A_ ; 645200-1  NOISE SUPPRESSOR ; 1

058A1 ; 645141-1  NOISE SUPPRESSOR ; 1

059 ; 191953-5  CARBON BRUSH CB-203 ; 1

059-1 ; 194991-6  CARBON BRUSH SET CB203 ; 1

060 ; 643700-5  BRUSH HOLDER CAP 7-18 ; 2

061B_ ; 159960-4  MOTOR HOUSING COMPLETE ; 1

C10 ; 643705-5  BRUSH HOLDER ; 2

C11 ; 643707-1  BRUSH HOLDER ; 2

C20 ; 632782-2  SUPPORT UNIT ; 1

061B1 ; 1411Y2-9  MOTOR HOUSING COMPLETE ; 1

C11 ; 643707-1  BRUSH HOLDER ; 2

C20 ; 632782-2  SUPPORT UNIT ; 1

062 ; 265028-7  + PAN HEAD SCREW M4X11 ; 1

062-1 ; 265D50-8  +PAN HEAD SCREW M4X11 ; 1

062-2 ; 265028-7  + PAN HEAD SCREW M4X11 ; 1

063 ; 344107-5  LINK ; 1

064 ; 415432-2  ANGULAR PLATE GUIDE ; 1

065 ; 921477-5  HEX. BOLT M8X55 ; 1

066 ; 415431-4  HANDLE COVER ; 1

066-1 ; 413R61-3  HANDLE COVER ; 1

067 ; 252624-0  WING NUT M6 ; 1

068 ; 941151-9  FLAT WASHER 6 ; 1

069 ; 265993-0  H.S.SET SCREW(CUP POINT)M4X5 ; 1

070A_ ; 266112-1  TAPPING SCREW FLANGE PF 5X20 ; 2

070A1 ; 266021-4  TAPPING SCREW 5X20 ; 2

071 ; 316556-6  BASE ; 1

071-1 ; 316556-6  BASE ; 1

071-2 ; 316556-6  BASE ; 1

072 ; 415433-0  TOP GUIDE ; 1

073 ; 911108-4  PAN HEAD SCREW M4X8 ; 1

073-1 ; 911109-2  PAN HEAD SCREW M4X8 ; 1

074 ; 266039-5  H.S.SET SCREW(FLAT POINT) M6X6 ; 1

074-1 ; 265A21-7  H.S.SET SCREW(FLAT POINT) M6X6 ; 1

074-2 ; 265D51-6  H.S.SET SCREW(FLAT POINT) M6X6 ; 1

074-3 ; 265A21-7  H.S.SET SCREW(FLAT POINT) M6X6 ; 1

075 ; 265701-9  THUMB SCREW M6X14 ; 1

075-1 ; 265726-3  SCREW M6X15 ; 1

076 ; 252626-6  WING NUT ; 1

077 ; 941201-0  FLAT WASHER 8 ; 1

078 ; 316558-2  ANGULAR PLATE ; 1

078-1 ; 316558-2  ANGULAR PLATE ; 1

079 ; 256231-1  PIN 6 ; 1

080 ; 256692-5  PIN 8 ; 1

081A_ ; 266121-0  TAPPING SCREW FLANGE PF 4X18 ; 1

081A1 ; 265995-6  TAPPING SCREW 4X18 ; 1

082 ; 816128-2  POINTER ; 1

083 ; 266026-4  TAPPING SCREW BIND CT 4X12 ;  2

084 ; 213459-4  O RING 32 ; 1

085 ; 213560-5  O RING 44 ; 1

A01 ; 165084-6  GUIDE RULE ; 1

A02 ; 783204-6  HEX. WRENCH 6 ; 1

A03 ; B-02858  T.C.T. SAW BLADE 235 ; 1

A03-1 ; A-89866  TCT SAW BLADE 235X30X20T ; 1

E01 ; 415426-7  JOINT ; 1

E01-1 ; 456914-5  JOINT ; 1

E11 ; 631235-8  SOFT START CIRCUIT ; 1

E12-1 ; 654510-5  INSULATED CONNECTOR 5.5-SD ; 1

F01 ; 199140-0  GUIDE RAIL 1000 SET ; 1

F02 ; 194368-5  GUIDE RAIL 1400 SET ; 1

F03 ; 192506-3  GUIDE RAIL ADAPTER ; 1

F04 ; 199141-8  GUIDE RAIL 1500 SET ; 1

F05 ; 194925-9  GUIDE RAIL 1900 SET ; 1

F06 ; 194367-7  GUIDE RAIL 3000 SET ; 1

F07 ; 194416-0  SHEET 10000 SET ; 1

F08 ; 194417-8  RUBBER SHEET 10000 SET ; 1

F09 ; 194418-6  POSITION SHEET 1400 SET ; 1

F10 ; 194910-2  POSITION SHEET 1900 SET ; 1
