Hilti klawisz włącznik do szlifierki DAG 125-S SE
Hilti - klawisz włącznika - nowy
Pozycja na schemacie nr 18
Zastosowanie do szlifierki Hilti DAG125-SE, DAG125-S

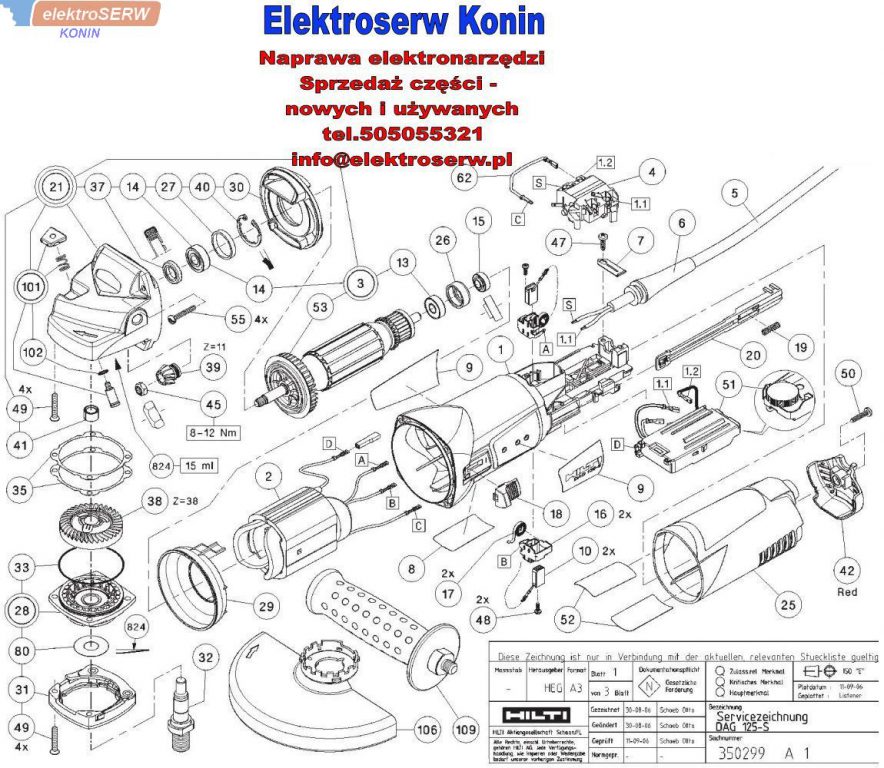

Poniżej spis części zamiennych do szlifierki kątowej
DAG 125-S 341443
Przy zapytaniu o dostępność i cenę prosimy podać pozycję
na schemacie lub nr katalogowy części.
| Pozycja na schemacie | Nr katalogowy | Nazwa Części |
| 1 | 341461 | Korpus silnika / obudowa / Motor housing |
| 2 | stojan pole | |
| 3 | wirnik 230V | |
| 4 | 341463 | włącznik / wyłącznik / Switch 100V-240V |
| 5 | 341479 | Przewód zasilający |
| 6 | 244080 | Odgiętka / Protective sleeve |
| 7 | 244074 | Odciążka / Clamp |
| 8 | 391468 | Rating plate DAG 125-S 110V GB |
| 9 | 341465 | Adhesive label DAG 125-S set |
| 10 | 341528 | Szczotki / Carbon brush set |
| 13 | 341467 | łożysko kulkowe 607 / Ball bearing |
| 14 | 93862 | łożysko kulkowe 608/ Ball bearing 8X22X7 |
| 15 | 341468 | Pierścień magnetyczny / magnes / Magnetic ring |
| 16 | 244173 | Szczotkotrzymacz / Brush holder |
| 17 | 267526 | Sprężyna szczotki / Spring |
| 18 | 341469 | klawisz włącznika / Switch |
| 19 | 244175 | Sprężyna cięgna / Compression spring |
| 20 | 282189 | cięgno włącznika / Slider short |
| 21 | 341268 | Gear housing assy |
| 25 | 341471 | Housing end cap |
| 26 | 244084 | kaptur gumowy / Ring |
| 27 | 244085 | Ring |
| 28 | 341472 | Flange assy |
| 29 | 341088 | Air deflector |
| 30 | 244088 | Air deflector |
| 31 | 341435 | Kwik lock 125 assy |
| 32 | 244090 | Spindle M14/SW17 |
| 33 | 341401 | O-ring |
| 35 | 244111 | Washer 0,3MM |
| 35 | 244110 | Washer 0,2MM |
| 35 | 244092 | Washer 0,1MM |
| 37 | 244093 | Rotary shaft seal |
| 38 | 244094 | Toothed gear Z=38 |
| 39 | 244095 | Bevel gear Z=11 |
| 40 | 244096 | Circlip |
| 41 | 244191 | Sintered bearing |
| 42 | 341470 | Lid |
| 45 | 244098 | Nut M7/SW10 |
| 47 | 341473 | Recess tapping screw |
| 48 | 341474 | Recess tapping screw |
| 49 | 341244 | Torx-soc tapt scr M4x25 |
| 50 | 341506 | Torx-soc ov screw |
| 51 | 341505 | Speed regulator 110V |
| 52 | 244189 | Insulating plate |
| 53 | 282168 | Cooling fan |
| 55 | 341276 | Torx-soc ov screw |
| 62 | 341275 | Flexible conductor 1 |
| 63 | 341520 | Insulating sleeve |
| 80 | 244156 | Sealing washer |
| 101 | 341279 | Pushbutton assy |
| 102 | 341504 | O-ring |
| 106 | 341429 | Protective cover 125 assy |
| 109 | 282140 | Side handle (M10) assy |
| 824 | 282096 | Grease VP840 |
