zespół tłoka wybijaka do młota udarowego Hilti TE72 115V 72381 72341
zespół tłoka wybijaka do młota udarowego Hilti TE72 115V 72381

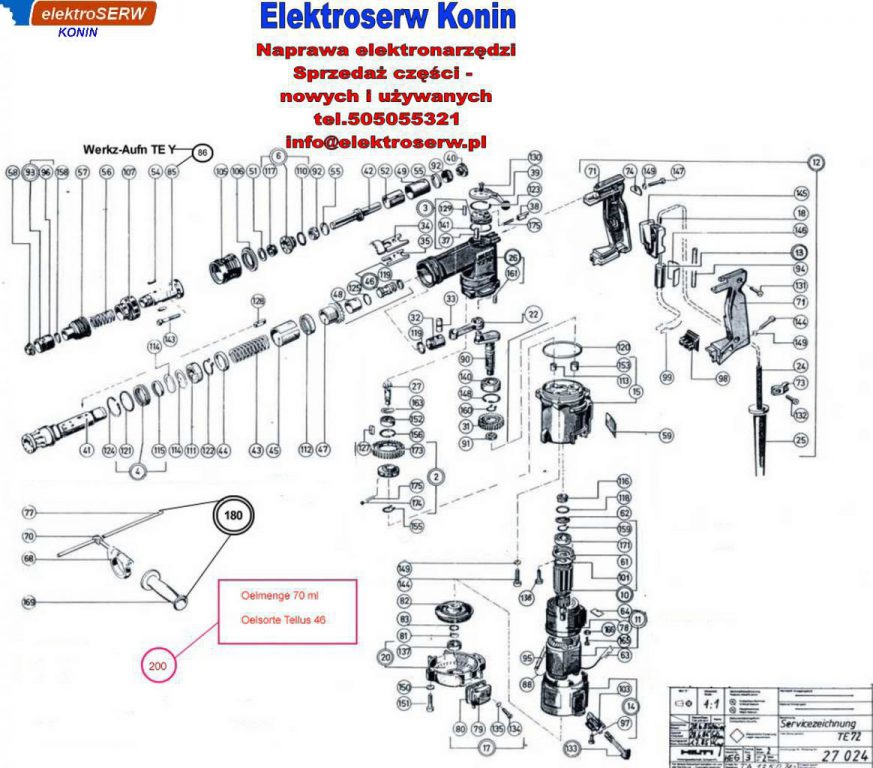

Pozycja na schemacie: 46
Nr katalogowy: 72341
Przy zapytaniu o dostępność i cenę prosimy podać pozycję na schemacie lub nr katalogowy części.
| Pozycja na schemacie | Nr katalogowy | Nazwa Części | Ilość sztuk |
| 1 | 72351 | gearing / mechanizm napędowy | 1 |
| 2 | 72602 | clutch gear assy / zespół sprzęgła |
1 |
| 3 | 72603 | setting cam | 1 |
| 4 | 72685 | seal.ring assy | 1 |
| 5 | 72300 | cylinder assy / zespół cylindra |
1 |
| 6 | 72324 | flange assy / kołnierz kpl |
1 |
| 9 | 72371 | motor 115V assy / silnik 115V komplet |
1 |
| 10 | 72344 | rotor 115V assy / wirnik 115V komplet |
1 |
| 11 | 72367 | stator+ins. 115V / stojan + ins. 115V |
1 |
| 12 | 72599 | grip 115V assy / uchwyt 115V kpl |
1 |
| 14 | 72558 | brush holder assy / komplet szczotki |
1 |
| 15 | 72335 | motor housing assy / obudowa silnika |
1 |
| 17 | 72334 | brush cap / nakładka na pędzel |
2 |
| 18 | 71483 | conductor end A1-6 / koniec przewodu A1-6 |
4 |
| 20 | 72332 | housing endcap assy / komplet zaślepek obudowy |
1 |
| 22 | 72052 | conrod | 1 |
| 24 | 70253 | supply cord USA assy | 1 |
| 25 | 72402 | protective sleeve / rękaw ochronny |
1 |
| 26 | 72323 | gear housing assy / zespół obudowy przekładni |
1 |
| 27 | 72102 | bevel pinion / zębnik stożkowy |
1 |
| 31 | 72107 | toothed gear / przekładnia zębata |
1 |
| 32 | 72109 | drive piston / tłok napędowy |
1 |
| 33 | 72053 | piston pin / sworzeń tłokowy |
1 |
| 34 | 72111 | cylinder detent / zapadka cylindra |
1 |
| 35 | 72112 | slider / suwak |
1 |
| 37 | 72114 | clevis pin / sworzeń widełkowy | 1 |
| 38 | 72115 | detent / zapadka |
1 |
| 39 | 72116 | setting lever / dźwignia nastawcza |
1 |
| 40 | 72303 | bushing / tuleja |
1 |
| 41 | 72301 | cylinder | 1 |
| 42 | 72306 | ram | 1 |
| 43 | 72121 | compression spring / sprężyna naciskowa |
1 |
| 44 | 72122 | spacing ring / pierścień dystansowy |
1 |
| 45 | 72123 | spacing sleeve / tuleja dystansowa |
1 |
| 46 | 72341 | striker piston assy / zespół tłoka wybijaka |
1 |
| 47 | 72128 | bevel gear / przekładnia stożkowa |
1 |
| 48 | 72129 | pressure ring / pierścień dociskowy |
1 |
| 49 | 72304 | sleeve / rękaw |
1 |
| 51 | 72308 | washer | 1 |
| 52 | 72315 | spring lock washer / podkładka sprężysta |
1 |
| 54 | 72139 | roller / wałek |
2 |
| 55 | 72307 | washer | 2 |
| 56 | 72141 | compression spring / sprężyna naciskowa |
1 |
| 57 | 72143 | locking sleeve / tuleja blokująca | 1 |
| 58 | 72144 | dust shield / osłona przeciwpyłowa |
1 |
| 59 | 72088 | rating plate TE72 / tabliczka znamionowa TE72 | 1 |
| 61 | 72249 | detent ring / pierścień zatrzaskowy |
1 |
| 62 | 72150 | sealing washer / podkładka uszczelniająca |
1 |
| 63 | 72152 | tab terminal | 3 |
| 64 | 72153 | insulation / izolacja |
1 |
| 68 | 74708 | holder / uchwyt |
1 |
| 70 | 74709 | clamping bolt / śruba zaciskowa |
1 |
| 71 | 72408 | grip USA/CDN | 1 |
| 73 | 72166 | supp.co.cl. | 1 |
| 74 | 72167 | plate / talerz |
1 |
| 77 | 72320 | depth gauge / wskaźnik głębokości |
1 |
| 78 | 72561 | insulating unit / jednostka izolacyjna |
1 |
| 79 | 72329 | brush cap / nakładka na pędzel |
2 |
| 80 | 72191 | seal | 2 |
| 81 | 72525 | shim ring 8X14X0,2 / pierścień dystansowy 8X14X0,2 |
1 |
| 82 | 72562 | cooling fan / wentylator chłodzący |
1 |
| 83 | 72555 | o-ring 8X2 | 1 |
| 85 | 74871 | chuck body ERSATZTEIL | 1 |
| 88 | 72545 | flexible conductor assy / elastyczny zestaw przewodów |
1 |
| 90 | 72205 | crankshaft / wał korbowy |
1 |
| 91 | 72206 | hex nut / nakrętka sześciokątna |
1 |
| 92 | 74113 | damping spring / sprężyna tłumiąca |
2 |
| 93 | 72207 | chuck cap nut / nakrętka kołpakowa uchwytu |
1 |
| 94 | 72547 | protective tube / rura ochronna |
1 |
| 95 | 72546 | heat-shrink tubing / rurki termokurczliwe |
1 |
| 96 | 72198 | dust shield / osłona przeciwpyłowa |
1 |
| 97 | 72559 | recess tapping screw ST2,9X9,5 / wkręt samogwintujący ST2,9X9,5 |
8 |
| 98 | 72404 | connector housing / obudowa złącza |
2 |
| 99 | 72215 | conn.socket / gniazdo połącz |
3 |
| 101 | 72296 | insulating washer / podkładka izolacyjna |
1 |
| 103 | 72563 | brush guide / przewodnik pędzla |
2 |
| 105 | 72316 | sleeve / rękaw |
1 |
| 106 | 72317 | supporting ring / pierścień podtrzymujący |
1 |
| 107 | 72318 | cap assy / nasadka zał |
1 |
| 110 | 72312 | o-ring 26X2,5 | 1 |
| 111 | 72401 | ball bearing 6007 / łożysko kulkowe 6007 |
1 |
| 112 | 72403 | needle roller bearing 44X58X18 / łożysko igiełkowe 44X58X18 |
1 |
| 113 | 72405 | sinter bearing / łożysko spiekane |
1 |
| 114 | 72407 | spring washer 51X61X0,5 / podkładka sprężysta 51X61X0,5 |
2 |
| 115 | 72409 | rotary shaft seal / uszczelnienie wału obrotowego |
1 |
| 116 | 72410 | v-ring seal V12S / uszczelka typu v-ring V12S |
1 |
| 117 | 30278 | rotary shaft seal / uszczelnienie wału obrotowego |
1 |
| 118 | 72414 | o-ring 26,65X2,62 | 1 |
| 119 | 72416 | o-ring 20,22X3,53 | 2 |
| 120 | 72418 | o-ring 101,2X3,53 | 1 |
| 121 | 72419 | o-ring 55,56X3,53 | 1 |
| 122 | 72421 | circlip 35X1,5 / pierścień zabezpieczający 35X1,5 |
1 |
| 123 | 72422 | circlip 48X1,75 / pierścień zabezpieczający 48X1,75 | 1 |
| 124 | 72423 | circlip J62X2 / pierścień zabezpieczający J62X2 | 1 |
| 125 | 72425 | retaining ring WR32 / pierścień osadczy WR32 |
1 |
| 127 | 72427 | feather key A4X4X16 / klucz piórkowy A4X4X16 |
1 |
| 128 | 72428 | feather key A4X4X28 / klucz piórkowy A4X4X28 | 1 |
| 129 | 72429 | dowel pin 5M6X12 / kołek ustalający 5M6X12 |
2 |
| 130 | 72430 | recess oval head screw M6X10 / śruba z łbem owalnym M6X10 |
1 |
| 131 | 72431 | recess tapping screw ST3,9X19 / wkręt samogwintujący ST3,9X19 |
2 |
| 132 | 72432 | recess tapping screw ST3,9X19 / wkręt samogwintujący ST3,9X19 | 2 |
| 133 | 72565 | carbon brush assy / szczotka węglowa komplet |
2 |
| 134 | 72459 | recess oval head screw M4X12 / śruba z łbem owalnym M4X12 |
2 |
| 135 | 72461 | toothed lock washer V4,3 / podkładka zabezpieczająca zębata V4,3 |
2 |
| 137 | 72472 | ball bearing 608-2RS / łożysko kulkowe 608-2RS |
1 |
| 138 | 72473 | taptite screw CEM4X10 / wkręt taptite CEM4X10 |
2 |
| 140 | 70406 | ball bearing 6004 / łożysko kulkowe 6004 |
1 |
| 141 | 70408 | o-ring 42,52X2,62 | 1 |
| 143 | 72314 | hex skt hd cap screw M6X60 / śruba z łbem sześciokątnym skt hd M6X60 |
8 |
| 144 | 70445 | hex skt hd cap screw M6X60 / śruba z łbem sześciokątnym skt hd M6X60 | 6 |
| 145 | 72442 | switch / przełącznik |
1 |
| 146 | 72520 | adhesive tape / taśma klejąca |
1 |
| 147 | 70470 | hex skt hd cap screw M6X25 / śruba z łbem sześciokątnym skt hd M6X25 |
1 |
| 148 | 70480 | circlip 42X1,75 / pierścień zabezpieczający 42X1,75 |
1 |
| 149 | 70489 | schnorr washer 6 / podkładka |
7 |
| 150 | 70490 | schnorr washer 4 / podkładka |
3 |
| 151 | 71402 | hex skt hd cap screw M4X16 / śruba z łbem sześciokątnym skt hd M4X16 |
3 |
| 152 | 71442 | ball bearing 6002 / łożysko kulkowe 6002 |
1 |
| 153 | 71447 | needle race 10X16X12 / igła wyścigowa 10X16X12 |
1 |
| 155 | 71465 | circlip 15X1 / pierścień zabezpieczający 15X1 |
1 |
| 156 | 71468 | circlip 32X1,2 / pierścień zabezpieczający 15X1 |
1 |
| 158 | 59651 | o-ring 26,58X3,53 | 1 |
| 159 | 8120 | circlip 14X1 / pierścień zabezpieczający 14X1 |
1 |
| 160 | 59665 | circlip 20X1,2 / pierścień zabezpieczający 20X1,2 |
1 |
| 161 | 6135 | dowel pin 5M6X24 / kołek ustalający 5M6X24 |
1 |
| 163 | 71168 | washer | 1 |
| 165 | 72436 | recess bind head screw M5X45 / śruba z łbem walcowym M5X45 |
2 |
| 166 | 11106 | hex nut M5 / nakrętka sześciokątna M5 |
2 |
| 169 | 74599 | side handle / uchwyt boczny |
1 |
| 171 | 72420 | ball bearing 6002-2RS / łożysko kulkowe 6002-2RS |
1 |
| 173 | 72105 | clutch gear / sprzęgło |
1 |
| 174 | 70402 | ball 5 IV | 15 |
| 175 | 72104 | compression spring / sprężyna naciskowa |
15 |
