Hilti części zamienne do szlifierki kątowej DAG 115-S 341575

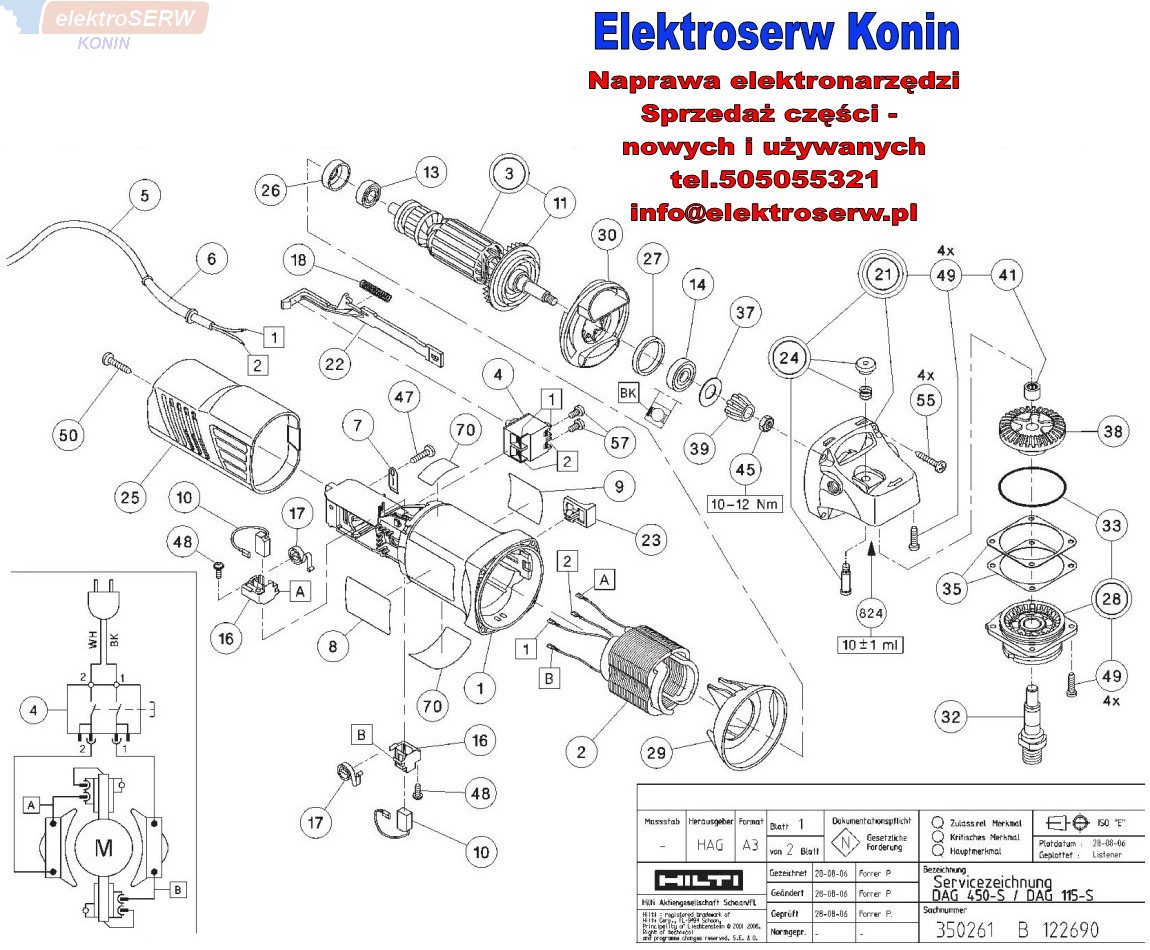

Spis części zamiennych do szlifierki kątowej
DAG 115-S 341575
Przy zapytaniu o dostępność i cenę prosimy podać pozycję
na schemacie lub nr katalogowy części.
Pozycja na schemacie | Nr katalogowy | Nazwa Części |
1 | 267510 | Motor housing |
2 | 267549 | Stator 110-115V |
3 | 267551 | Rotor 110-115V assy |
4 | 267569 | Switch 100-240V |
5 | 341579 | Supply cord 110V GB |
6 | 341580 | Protective sleeve 110V-230V |
7 | 244074 | Clip |
8 | 281764 | Rating plate |
9 | 341581 | Adhesive label DAG 115-S |
10 | 267521 | Carbon brush 100-115V set |
11 | 267529 | Cooling fan |
13 | 267523 | Ball bearing 7X19X6 |
14 | 267524 | Ball bearing |
16 | 267525 | Brush holder |
17 | 267526 | Spring |
18 | 267527 | Compression spring |
21 | 267528 | Gear housing assy |
22 | 267561 | Slider |
23 | 341385 | Setting lever US Ausfuehrung |
24 | 267530 | Pushbutton assy |
25 | 267575 | Housing end cap AG 100-S |
26 | 267532 | Ring |
27 | 244085 | Ring |
28 | 267533 | Flange assy |
29 | 267535 | Air deflector |
30 | 267536 | Air deflector |
32 | 341583 | Spindle M14 |
33 | 267534 | O-ring 42X1 |
35 | 267537 | Washer 0,1MM |
35 | 267538 | Washer 0,2MM |
37 | 267539 | Washer |
38 | 267540 | Bevel gear Z=32 |
39 | 267541 | Bevel pinion Z=9 |
41 | 244191 | Sinter bearing |
45 | 267542 | Nut M6 |
47 | 267543 | Screw 3,9X13 |
48 | 267544 | Screw 2,9X9,5 |
49 | 244100 | Screw M4X12 |
50 | 267545 | Screw 3,9X19 |
55 | 267546 | Screw 3,9X25 |
57 | 267547 | Screw M3,5X5 |
824 | 282096 | Grease VP840 |
