Berner części zamienne do szlifierki BAG-230-1 CLB
Berner - części zamienne do szlifierki BAG-230-1 CLB

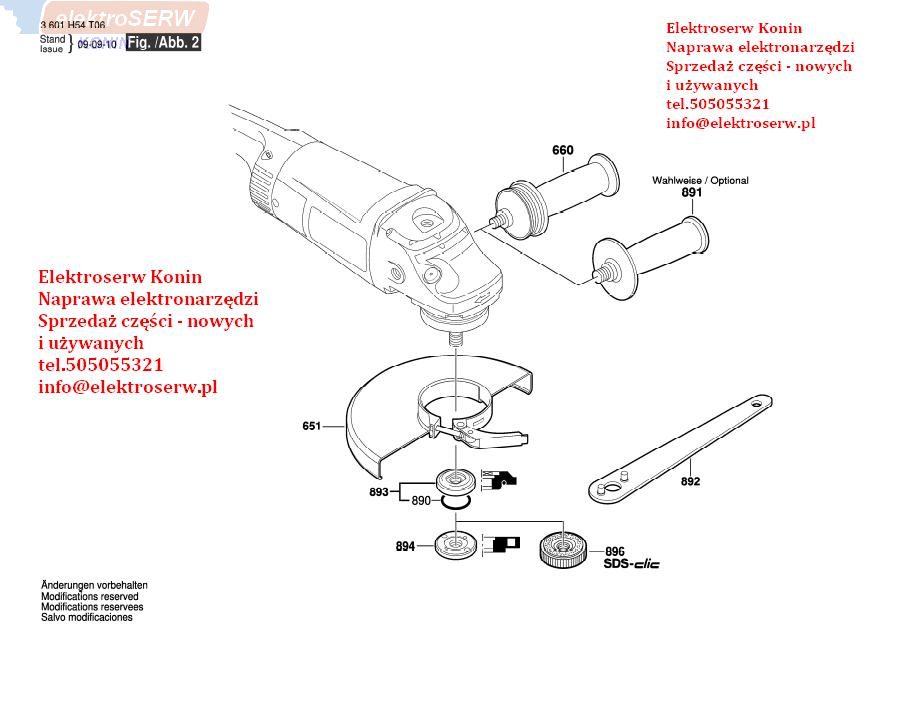

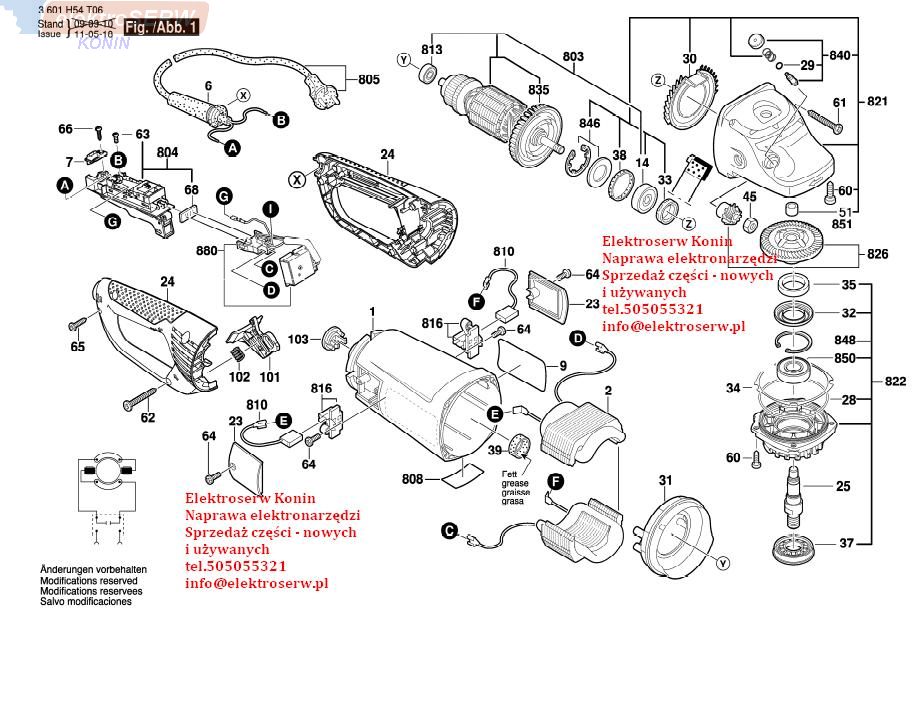

Przy zapytaniu o części prosimy o wskazanie pozycji na schemacie.
| Pos | St | Bestell-Nr. | Bezeichnung | Hinweise/Vorganger |
| 1 | 1 | 1605108245 | Motorgehause | MARINEBLAU |
| 2 | 1 | 1604220381 | Polschuh | 220-240V . |
| 6 | 1 | 1600703036 | Tulle | Ø 10,5 - Ø 11x100 MM . |
| 7 | 1 | 1601302018 | Befestigungsschelle | |
| 9 | 2 | 1 601 118 S63 | Firmenschild | BAG 230-1 CLB . |
| 14 | 1 | 1600905028 | Rillenkugellager | |
| 23 | 2 | 1605500243 | Verschlussdeckel | |
| 24 | 1 | 1605132153 | Handgriff | |
| 25 | 1 | 1603523113 | Schleifspindel | M14, SW17 . |
| 28 | 1 | 1600210033 | O-Ring | 80x1,8 MM . |
| 29 | 1 | 1600210045 | O-Ring | 8x1 MM . |
| 30 | 1 | 1600591029 | Luftverteiler | |
| 31 | 1 | 1600591028 | Luftleitring | |
| 32 | 1 | 1600290019 | Haltering | |
| 33 | 1 | 1600290013 | Radial-Wellendichtring | ROT |
| 34 | 1 | 1600190020 | Ausgleichscheibe | 0,15 MM . |
| 34 | 1 | 1600190021 | Ausgleichscheibe | 0,30 MM . |
| 34 | 1 | 1600190022 | Ausgleichscheibe | 0,10 MM . |
| 34 | 1 | 1600190037 | Ausgleichscheibe | 0,20 MM . |
| 34 | 1 | 1600190038 | Ausgleichscheibe | 0,25 MM . |
| 34 | 1 | 1600190039 | Ausgleichscheibe | 0,35 MM . |
| 34 | 1 | 1600190040 | Ausgleichscheibe | 0,40 MM . |
| 35 | 1 | 1600205034 | Filzring | |
| 37 | 1 | 1600290036 | Dichtring | SCHWARZ |
| 38 | 1 | 1600206020 | Gummiring | 7 MM BREIT |
| 39 | 1 | 1600206030 | Gummiring | |
| 45 | 1 | 1603300019 | Sechskantmutter | M10, SW14 . |
| 51 | 1 | 1600200031 | Gleitlager | Ø14 MM . |
| 60 | 4 | 1603435023 | Gewindefurchschraube | TT M5x18 MM . |
| 61 | 4 | 2912401038 | Blechschraube | DIN 7981-4,8x38-C-Z-ST . |
| 62 | 2 | 1603415006 | Linsenschraube | |
| 63 | 1 | 1603410014 | Flachkopfschraube | M4x10 MM . |
| 64 | 4 | 1603435042 | Gewindeschneidschraube | |
| 65 | 3 | 2912401020 | Blechschraube | DIN 7981-3,9x19-C-Z-ST . |
| 66 | 1 | 2910211019 | Blechschraube | DIN 7971-ST3,9x16-F . |
| 68 | 1 | 1601006011 | Dichtplatte | |
| 101 | 1 | 1601990014 | Rastschieber | |
| 102 | 1 | 1604616022 | Druckfeder | |
| 103 | 1 | 1602388035 | Kabelfuhrung | |
| 651 | 1 | 1605510417 | Schutzhaube | Ø230 MM . |
| 660 | 1 | 1602025059 | Zusatzhandgriff | M 14 . |
| 803 | 1 | 1604011932 | Anker | 220-240V . |
| 804 | 1 | 1 607 000 C14 | Ein/Aus-Schalter | GRAU |
| 805 | 1 | 1607000228 | Netzanschlussleitung | EU 4,15m 2 x 1,5mm H07RN-F . |
| 808 | 1 | 1601106032 | Typschild | 26x52 MM . |
| 810 | 1 | 1607014171 | Kohleburstensatz | |
| 813 | 1 | 1600905011 | Rillenkugellager | Ø8x022x7 MM . |
| 816 | 2 | 1604336048 | Burstenhalter | |
| 821 | 1 | 1 607 000 C09 | Getriebegehause | |
| 822 | 1 | 1 607 000 C24 | Lagerflansch | Ø230 MM . |
| 826 | 1 | 1607000381 | Kegelradsatz | |
| 835 | 1 | 1606610142 | Lufter | |
| 840 | 1 | 1 607 000 C10 | Druckknopf | |
| 846 | 1 | 1607000342 | Haltescheibe | |
| 848 | 1 | 1600119010 | Sicherungsring | |
| 850 | 1 | 1600905026 | Rillenkugellager | 6203-2 RS C3 17x40x12 . |
| 851 | 1 | 2600910001 | Nadelhulse | Ø 14 MM . |
| 880 | 1 | 1607233319 | Elektronikmodul | |
| 890 | 1 | 1600210039 | O-Ring | 20,35x1,78 MM . |
| 891 | 1 | 1602025022 | Zusatzhandgriff | M14 SCHWARZ |
| 892 | 1 | 1607950061 | Zweilochm utternd reher | |
| 893 | 1 | 2605703014 | Aufnahmeflansch | Ø22,3x042 MM . |
| 894 | 1 | 1603345043 | Rundmutter | M14 . |
| 896 | 1 | 1603340034 | Schnellspannmutter | M14 . |
