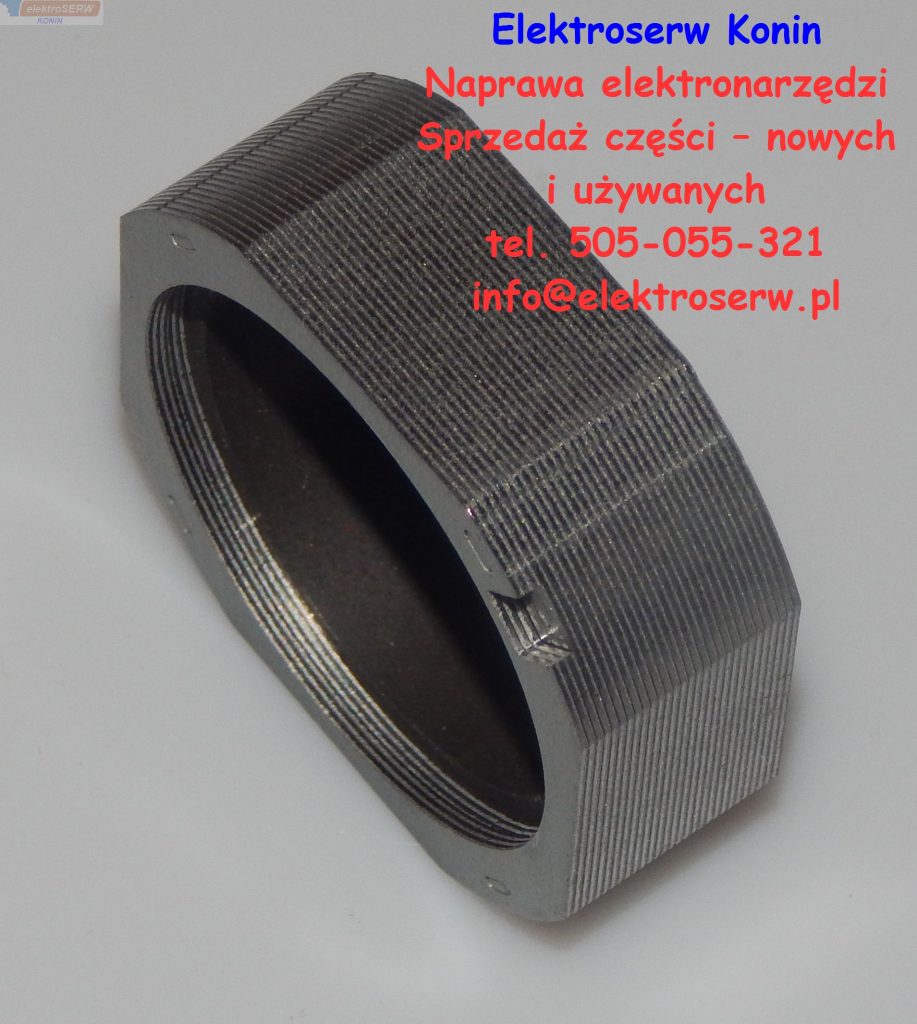

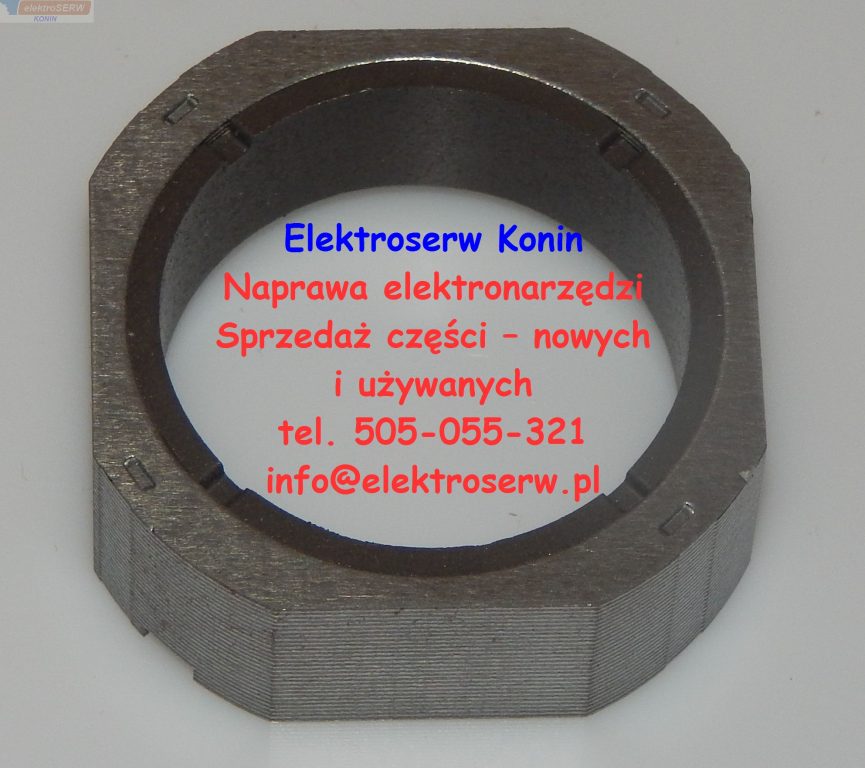

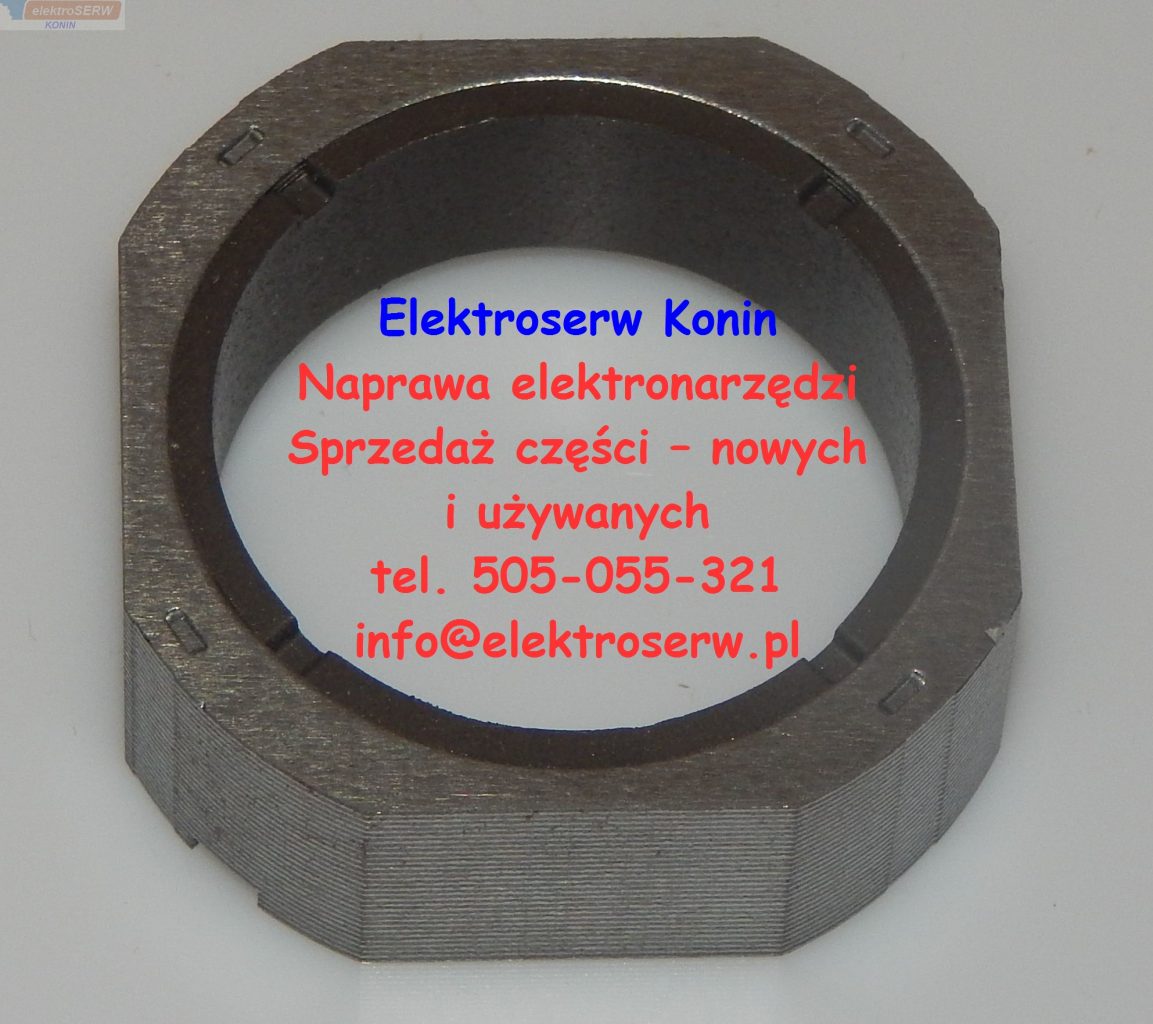

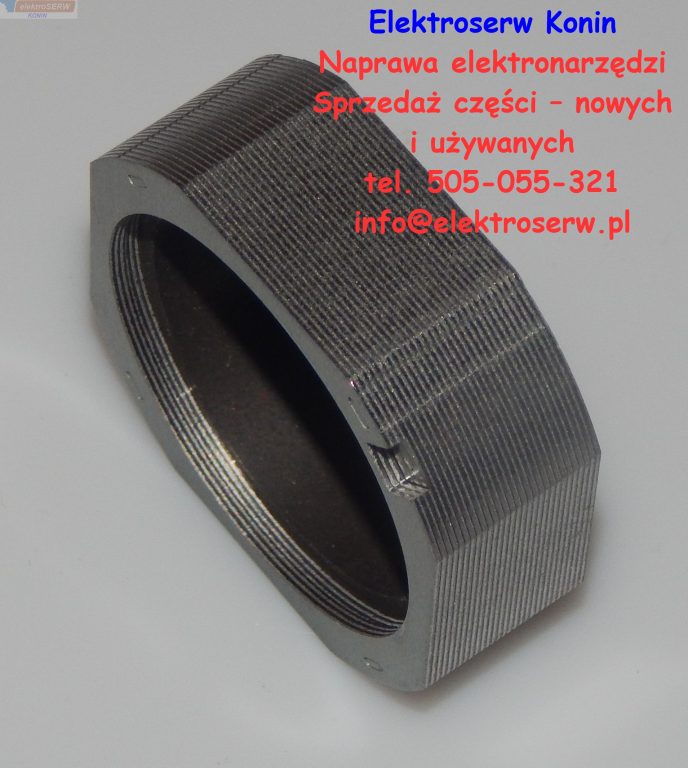

Makita jarzmo do BTD140 638396-5
Makita - jarzmo ( stojan ) - nowa oryginalna
Zastosowanie : BTD130F BTD134 BTD146 BTP130 BTP140 BTS130

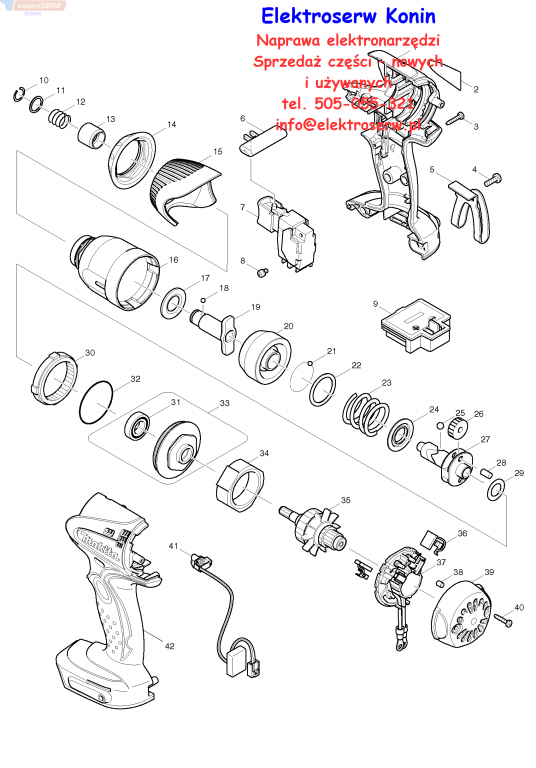

Pozycja na schemacie : 34
BTD 140
|
POZYCJA NA SCHEMACIE |
NUMER KATALOGOWY |
NAZWA CZĘŚCI |
| 1 | 187138-9 | OBUDOWA KPL. (R+L) do BTD140 (INC. 42) |
| 2 | 862356-7 | TABLICZKA ZNAMIONOWA do BTD140 |
| 3 | 266429-2 | ŚRUBA 3x16 |
| 4 | 251314-2 | ŚRUBA 4X12 |
| 5 | ||
| 6 | 419041-9 | DŹWIGNIA ZMIANY KIERUNKU OBROTÓW do BTD130F |
| 7 | 650564-0 | (zam.650652-3 TI.91081 / 92691) WŁĄCZNIK do BTD130F |
| 8 | 652045-0 | ŚRUBA M3,5x5 do BTD130F |
| 9 | 643844-1 | TERMINAL |
| 10 | 231951-8 | PIERŚCIEŃ SPRĘŻ. 11 6903VDW/6950/... |
| 11 | 267085-1 | PODKŁADKA 12 6903VDW |
| 12 | 233005-7 | SPRĘŻYNA |
| 13 | 324420-7 | TULEJKA |
| 14 | 424370-7 | ZDERZAK (NOWY) do BTD/BTP140 |
| 15 | 452380-4 | POKRYWA OBUDOWY UDARU do BTD130 |
| 16 | 154590-6 | OBUDOWA BIJAKA do BTD130F |
| 17 | 261108-7 | PODKŁADKA NYLONOWA 14 6908DWA |
| 18 | 216001-0 | KULKA JV2000/5014. |
| 19 | 324432-0 | ZABIERAK do 6935D/BTD130F |
| 20 | 324583-9 | BIJAK do BTD130F |
| 21 | 216001-0 | KULKA JV2000/5014. |
| 22 | 267175-0 | PODKŁADKA 24 |
| 23 | 233430-2 | SPRĘŻYNA 24 do BTD130F |
| 24 | 267766-7 | PODKŁADKA do 6914/16/18D |
| 25 | 216011-7 | KULKA HK/HR18/8410B/6510SB. |
| 26 | 226336-1 | KOŁO ZĘBATE |
| 27 | 324552-0 | WRZECIONO do BTD130F |
| 28 | 256253-1 | KOŁEK 5 6908DWA |
| 29 | 267212-0 | PODKŁADKA do 6918D/6953/BTD/BTW |
| 30 | 227150-8 | ZĘBATKA 51 do BTD130F |
| 31 | 211140-1 | Błąd:510 |
| 32 | 213507-9 | ORING |
| 33 | 154769-9 | KASETA ŁOŻYSKA do BTD130/140 (INC. 31) |
| 34 | 638396-5 | STOJAN do BTD130F |
| 35 | 619247-1 | WIRNIK do BTD140 |
| 36 | ----- | WYBIERZ CZĘŚĆ... |
| 37 | 638387-6 | (zam.638895-7 TI.91842 / 93451 / 92691) UCHWYT SZCZOTEK WĘGLOWYCH do BTD130F |
| 38 | 263032-0 | SZTYFT GUMOWY 4 do BTD130F |
| 39 | 418981-8 | POKRYWA TYLNA do BTD130F |
| 40 | 266429-2 | ŚRUBA 3x16 |
| 41 | 631693-8 | OBWÓD LED do BTD/BHP/BTP |
| 42 | 187138-9 | OBUDOWA KPL. (R+L) do BTD140 (INC. 1) |
| A01 | 824753-5 | (zam. 141205-4 TI.91977) WALIZKA Z TWORZYWA do BTP/BTD/BHP/BDF |
| A02 | ***DC18SC | DC18SC CHARGER |
| A03 | 194204-5 | AKUMULATOR BL1830 Li-Ion 18V 3.0Ah |
| A04 | 804724-8 | BTD140RFE PLASTIC CASE LABEL |
| A05 | 194280-9 | STOPPER SET (W/O BITS) |
| A06 | 784261-7 | KOŃCÓWKA WKRĘTAKOWA PHILLIPS 2-25 |
| A07 | 784811-8 | MAGNETYCZNY UCHWYT NA BITY 6,35-60mm |
| A08 | 450128-8 | OSŁONA STYKÓW AKUMULATORA |
BTD130F
|
Pozycja na schemacie |
Numer katalogowy | Nazwa części |
| 1 | ----- | WYBIERZ CZĘŚĆ... |
| 2 | 861532-0 | TABLICZKA IDENTYFIKACYJNA do BTD130F |
| 3 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 4 | 251314-2 | ŚRUBA 4X12 |
| 5 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 6 | 419041-9 | DŹWIGNIA ZMIANY KIERUNKU OBROTÓW do BTD130F |
| 7 | 650564-0 | (zam.650652-3 TI.91081 / 92691) WŁĄCZNIK do BTD130F |
| 8 | 652045-0 | ŚRUBA M3,5x5 do BTD130F |
| 9 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 10 | 231951-8 | PIERŚCIEŃ SPRĘŻ. 11 6903VDW/6950/... |
| 11 | 267085-1 | PODKŁADKA 12 6903VDW |
| 12 | 233005-7 | SPRĘŻYNA |
| 13 | 324420-7 | TULEJKA |
| 14 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 15 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 16 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 17 | 261108-7 | PODKŁADKA NYLONOWA 14 6908DWA |
| 18 | 216001-0 | KULKA JV2000/5014. |
| 19 | 324432-0 | ZABIERAK do 6935D/BTD130F |
| 20 | 324583-9 | BIJAK do BTD130F |
| 21 | 216001-0 | KULKA JV2000/5014. |
| 22 | 267175-0 | PODKŁADKA 24 |
| 23 | 233430-2 | SPRĘŻYNA 24 do BTD130F |
| 24 | 267766-7 | PODKŁADKA do 6914/16/18D |
| 25 | 216011-7 | KULKA HK/HR18/8410B/6510SB. |
| 26 | 226336-1 | KOŁO ZĘBATE |
| 27 | 324552-0 | WRZECIONO do BTD130F |
| 28 | 256253-1 | KOŁEK 5 6908DWA |
| 29 | 267212-0 | PODKŁADKA do 6918D/6953/BTD/BTW |
| 30 | 227150-8 | ZĘBATKA 51 do BTD130F |
| 31 | 211140-1 | Błąd:510 |
| 32 | 213507-9 | ORING |
| 33 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 34 | 638396-5 | STOJAN do BTD130F |
| 35 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 36 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 37 | 638387-6 | (zam.638895-7 TI.91842 / 93451 / 92691) UCHWYT SZCZOTEK WĘGLOWYCH do BTD130F |
| 38 | 263032-0 | SZTYFT GUMOWY 4 do BTD130F |
| 39 | ----- | WYBIERZ CZĘŚĆ... |
| 40 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 41 | 631631-0 | OBWÓD LED do BTD130F |
| 42 | ----- | WYBIERZ CZĘŚĆ... |
| A01 | ----- | WYBIERZ CZĘŚĆ... |
| A02 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| A03 | ----- | WYBIERZ CZĘŚĆ... |
| A04 | 194280-9 | STOPPER SET (W/O BITS) |
| A05 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| A06 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| A07 | 450128-8 | OSŁONA STYKÓW AKUMULATORA |
BTD134
|
Pozycja na schemacie |
Numer katalogowy | Nazwa części |
| 1 | 187114-3 | OBUDOWA KPL. do BTD134 (INC. 42) |
| 2 | 896205-6 | BTD134 NAME PLATE |
| 3 | 266429-2 | ŚRUBA 3x16 |
| 4 | 423423-9 | GĄBKA B do BTD146 |
| 5 | 423422-1 | GĄBKA A do BTD146 |
| 6 | 419041-9 | DŹWIGNIA ZMIANY KIERUNKU OBROTÓW do BTD130F |
| 7 | 650241-4 | WŁĄCZNIK do BTD146 |
| 8 | 652045-0 | ŚRUBA M3,5x5 do BTD130F |
| 9 | 643854-8 | ZESTYK do BVC340 |
| 10 | 231951-8 | PIERŚCIEŃ SPRĘŻ. 11 6903VDW/6950/... |
| 11 | 267085-1 | PODKŁADKA 12 6903VDW |
| 12 | 233005-7 | SPRĘŻYNA |
| 13 | 326072-0 | TULEJA BITA do BTD146 |
| 14 | 424429-0 | ZDERZAK do BTD146 |
| 15 | 452837-5 | POKRYWA OBUDOWY UDARU do BTD146 |
| 16 | 140946-9 | OBUDOWA UDARU do BTD146 |
| 17 | 261151-6 | PODKŁADKA NYLONOWA 19 do BTD146 |
| 18 | 216001-0 | KULKA JV2000/5014. |
| 19 | 326071-2 | ELEMENT UDAROWY do BTD146 |
| 20 | 326054-2 | BIJAK do BTD146 |
| 21 | 216001-0 | KULKA JV2000/5014. |
| 22 | 267175-0 | PODKŁADKA 24 |
| 23 | 233430-2 | SPRĘŻYNA 24 do BTD130F |
| 24 | 346466-3 | PŁYTKA do BTD146 |
| 25 | 216011-7 | KULKA HK/HR18/8410B/6510SB. |
| 26 | 227233-4 | KOŁO ZĘBATE 22 do 6953/BTW250 |
| 27 | 326066-5 | WRZECIONO do BTD146 |
| 28 | 256253-1 | KOŁEK 5 6908DWA |
| 29 | 253362-7 | PODKŁADKA 12 do BTD146 |
| 30 | 227150-8 | ZĘBATKA 51 do BTD130F |
| 31 | 211140-1 | Błąd:510 |
| 32 | 213507-9 | ORING |
| 33 | 158145-9 | KASETA ŁOŻYSKA KPL. do BTW250 (INC. 31) |
| 34 | 638396-5 | STOJAN do BTD130F |
| 35 | 619244-7 | WIRNIK do BTD130 |
| 36 | 194427-5 | SZCZOTKI WĘGLOWE KPL. CB-440 (2szt.) |
| 37 | 638895-7 | UCHWYT SZCZOTEK WĘGLOWYCH do BTD146 |
| 38 | 263032-0 | SZTYFT GUMOWY 4 do BTD130F |
| 39 | 452832-5 | POKRYWA TYLNA OBUDOWY do BTD146 |
| 40 | 266429-2 | ŚRUBA 3x16 |
| 41 | 620051-3 | OBWÓD LED do BTD134 |
| 42 | 187114-3 | OBUDOWA KPL. do BTD134 (INC. 1) |
| 44 | 424430-5 | USZCZELNIENIE do BTD146 |
| 45 | 140963-9 | PŁYTKA WŁĄCZNIKA KPL. do BTD146 |
| A01 | 266622-8 | ŚRUBA M4x12 do BTD146 |
| A02 | ----- | WYBIERZ CZĘŚĆ... |
| A03 | 450128-8 | OSŁONA STYKÓW AKUMULATORA |
| A04 | ***DC18RC | DC18RC FAST CHARGER |
| A05 | 194065-3 | AKUMULATOR BL1430; 14,4V; 3.0Ah; Li-Ion |
| A06 | 824979-9 | PLASTIC CARRYING CASE |
BTD146
|
Pozycja na schemacie |
Nuper katalogowy | Nazwa części |
| 1 | 187116-9 | OBUDOWA KPL. do BTD146 (INC. 42) |
| 2 | 896222-6 | BTD146 NAME PLATE |
| 3 | 266429-2 | ŚRUBA 3x16 |
| 4 | 423423-9 | GĄBKA B do BTD146 |
| 5 | 423422-1 | GĄBKA A do BTD146 |
| 6 | 419041-9 | DŹWIGNIA ZMIANY KIERUNKU OBROTÓW do BTD130F |
| 7 | 650241-4 | WŁĄCZNIK do BTD146 |
| 8 | 652045-0 | ŚRUBA M3,5x5 do BTD130F |
| 9 | 643852-2 | TERMINAL AKUMULATORA do BDF/BHP456 |
| 10 | 231951-8 | PIERŚCIEŃ SPRĘŻ. 11 6903VDW/6950/... |
| 11 | 267085-1 | PODKŁADKA 12 6903VDW |
| 12 | 233005-7 | SPRĘŻYNA |
| 13 | 326072-0 | TULEJA BITA do BTD146 |
| 14 | 424429-0 | ZDERZAK do BTD146 |
| 15 | 452837-5 | POKRYWA OBUDOWY UDARU do BTD146 |
| 16 | 140946-9 | OBUDOWA UDARU do BTD146 |
| 17 | 261151-6 | PODKŁADKA NYLONOWA 19 do BTD146 |
| 18 | 216001-0 | KULKA JV2000/5014. |
| 19 | 326071-2 | ELEMENT UDAROWY do BTD146 |
| 20 | 326054-2 | BIJAK do BTD146 |
| 21 | 216001-0 | KULKA JV2000/5014. |
| 22 | 267175-0 | PODKŁADKA 24 |
| 23 | 233430-2 | SPRĘŻYNA 24 do BTD130F |
| 24 | 346466-3 | PŁYTKA do BTD146 |
| 25 | 216011-7 | KULKA HK/HR18/8410B/6510SB. |
| 26 | 227233-4 | KOŁO ZĘBATE 22 do 6953/BTW250 |
| 27 | 326066-5 | WRZECIONO do BTD146 |
| 28 | 256253-1 | KOŁEK 5 6908DWA |
| 29 | 253362-7 | PODKŁADKA 12 do BTD146 |
| 30 | 227150-8 | ZĘBATKA 51 do BTD130F |
| 31 | 211140-1 | Błąd:510 |
| 32 | 213507-9 | ORING |
| 33 | 158145-9 | KASETA ŁOŻYSKA KPL. do BTW250 (INC. 31) |
| 34 | 638396-5 | STOJAN do BTD130F |
| 35 | 619247-1 | WIRNIK do BTD140 |
| 36 | 194427-5 | SZCZOTKI WĘGLOWE KPL. CB-440 (2szt.) |
| 37 | 638895-7 | UCHWYT SZCZOTEK WĘGLOWYCH do BTD146 |
| 38 | 263032-0 | SZTYFT GUMOWY 4 do BTD130F |
| 39 | 452832-5 | POKRYWA TYLNA OBUDOWY do BTD146 |
| 40 | 266429-2 | ŚRUBA 3x16 |
| 41 | 620052-1 | OBWÓD LED do BTD146 |
| 42 | 187116-9 | OBUDOWA KPL. do BTD146 (INC. 1) |
| 44 | 424430-5 | USZCZELNIENIE do BTD146 |
| 45 | 140963-9 | PŁYTKA WŁĄCZNIKA KPL. do BTD146 |
| A01 | 266622-8 | ŚRUBA M4x12 do BTD146 |
| A02 | ----- | WYBIERZ CZĘŚĆ... |
| A03 | 450128-8 | OSŁONA STYKÓW AKUMULATORA |
| A04 | ***DC18RC | DC18RC FAST CHARGER |
| A05 | 194204-5 | AKUMULATOR BL1830 Li-Ion 18V 3.0Ah |
| A06 | 824979-9 | PLASTIC CARRYING CASE |
BTP130
|
Pozycja na schemacie |
Numer katalogowy | Nazwa części |
| 1 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 2 | 862289-6 | BTP130 NAME PLATE |
| 3 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 4 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 5 | 419041-9 | DŹWIGNIA ZMIANY KIERUNKU OBROTÓW do BTD130F |
| 6 | 650568-2 | WŁĄCZNIK TG553FSB-2 do BTP140 |
| 7 | 652045-0 | ŚRUBA M3,5x5 do BTD130F |
| 8 | 643811-6 | (zam.643847-5) (zam.643867-9 TI.91094 / 92574) (zam.643866-1 TI.91081 / 92691) ZESTYK do BTD130F |
| 9 | 231951-8 | PIERŚCIEŃ SPRĘŻ. 11 6903VDW/6950/... |
| 10 | 267085-1 | PODKŁADKA 12 6903VDW |
| 11 | 233005-7 | SPRĘŻYNA |
| 12 | 324420-7 | TULEJKA |
| 13 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 14 | 216001-0 | KULKA JV2000/5014. |
| 15 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 16 | 638396-5 | STOJAN do BTD130F |
| 17 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 18 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 19 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 20 | 263032-0 | SZTYFT GUMOWY 4 do BTD130F |
| 21 | 418981-8 | POKRYWA TYLNA do BTD130F |
| 22 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 24 | 631631-0 | OBWÓD LED do BTD130F |
| 25 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 26 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 27 | 251314-2 | ŚRUBA 4X12 |
| 31 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 32 | 318011-4 | OBUDOWA BIJAKA do BTP140 |
| 33 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 34 | 962113-4 | PIERŚCIEŃ SEGERA R-24 |
| 35 | 232227-6 | SPRĘŻYNA PŁASKA do BTP140 |
| 36 | 419372-6 | PIERŚCIEŃ NASTAWCZY do BTP140 |
| 37 | 345688-2 | PŁYTKA A do BTP140 |
| 38 | 419370-0 | WKŁADKA PRZEKŁADNI do BTP140 |
| 39 | 961085-0 | PIERŚCIEŃ SEGERA WR-15 |
| 40 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 41 | 223162-9 | PIERŚCIEŃ UDAROWY B do BTP140 |
| 42 | 216001-0 | KULKA JV2000/5014. |
| 43 | 267318-4 | PODKŁADKA 15 do BTP140 |
| 44 | 324655-0 | PIERŚCIEŃ PRZEKŁADNI UDAROWEJ do BTP140 |
| 45 | 419374-2 | DOCISK GÓRNY do BTP140 |
| 46 | 419369-5 | OBUDOWA PRZEKŁADNI do BTP140 |
| 47 | 419375-0 | DOCISK DOLNY do BTP140 |
| 48 | 931102-0 | NAKRĘTKA M4 |
| 49 | 213166-9 | ORING |
| 50 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 51 | 261130-4 | PODKŁADKA NYLONOWA 15 do BTP140 |
| 52 | 324661-5 | KOWADEŁKO BIJAKA do BTP140 |
| 53 | 233285-5 | (nowy nr E00884-2) SPRĘŻYNA ŚCISKAJĄCA 4 |
| 54 | 216009-4 | KULKA STALOWA 6906 |
| 55 | 256495-7 | SZTYFT Z KOŁNIERZEM 3-6 do BTP140 |
| 56 | 419376-8 | SZTYFT do BTP140 |
| 57 | 257276-2 | PIERŚCIEŃ 40 do BTP140 |
| 58 | 324658-4 | BIJAK do BTP140 |
| 59 | 216001-0 | KULKA JV2000/5014. |
| 60 | 267175-0 | PODKŁADKA 24 |
| 61 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 62 | 267766-7 | PODKŁADKA do 6914/16/18D |
| 63 | 216011-7 | KULKA HK/HR18/8410B/6510SB. |
| 64 | 154856-4 | WRZECIONO do BTP140 |
| 65 | 233462-9 | SPRĘŻYNA 41 do BTP140 |
| 66 | 223163-7 | KRZYWKA SPRZĘGŁA do BTP140 |
| 67 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 68 | 227162-1 | KOŁO ZĘBATE 50 do BTP140 |
| 69 | 324656-8 | PIERŚCIEŃ PRZEKŁADNI PLANETARNEJ do BTP140 |
| 70 | 227159-0 | KOŁO ZĘBATE 22 do BTP140 |
| 71 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 72 | 227160-5 | KOŁO ZĘBATE 10 do BTP140 |
| 73 | 267317-6 | PODKŁADKA 25 do BTP140 |
| 76 | 158106-9 | PIERŚCIEŃ REGULACYJNY do BTP140 |
| 77 | 267799-2 | PODKŁADKA 10 do BTP140 |
| 78 | 419371-8 | NOŚNIK ŁOŻYSKA do BTP140 |
| 79 | 345689-0 | PŁYTKA B do BTP140 |
| 80 | 345690-5 | PŁYTKA C do BTP140 |
| 81 | 267337-0 | PODKŁADKA 40 do BTP140 |
| A01 | ----- | WYBIERZ CZĘŚĆ... |
| A02 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| A03 | ----- | WYBIERZ CZĘŚĆ... |
| A04 | ----- | WYBIERZ CZĘŚĆ... |
| A05 | D-23759 | ZESTAW WIERTEŁ 6K, 1/4" (MIESZANE) |
| A06 | 450128-8 | OSŁONA STYKÓW AKUMULATORA |
BTP140
|
Pozycja na schemacie |
Numer katalogowy | Nazwa części |
| 1 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 2 | 862532-3 | TABLICZKA ZNAMIONOWA do BTP140 |
| 3 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 4 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 5 | 419041-9 | DŹWIGNIA ZMIANY KIERUNKU OBROTÓW do BTD130F |
| 6 | 650568-2 | WŁĄCZNIK TG553FSB-2 do BTP140 |
| 7 | 652045-0 | ŚRUBA M3,5x5 do BTD130F |
| 8 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 9 | 231951-8 | PIERŚCIEŃ SPRĘŻ. 11 6903VDW/6950/... |
| 10 | 267085-1 | PODKŁADKA 12 6903VDW |
| 11 | 233005-7 | SPRĘŻYNA |
| 12 | 324420-7 | TULEJKA |
| 13 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 14 | 216001-0 | KULKA JV2000/5014. |
| 15 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 16 | 638396-5 | STOJAN do BTD130F |
| 17 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 18 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 19 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 20 | 263032-0 | SZTYFT GUMOWY 4 do BTD130F |
| 21 | 418981-8 | POKRYWA TYLNA do BTD130F |
| 22 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 24 | 631693-8 | OBWÓD LED do BTD/BHP/BTP |
| 25 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 26 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 27 | 251314-2 | ŚRUBA 4X12 |
| 31 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 32 | 318011-4 | OBUDOWA BIJAKA do BTP140 |
| 33 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 34 | 962113-4 | PIERŚCIEŃ SEGERA R-24 |
| 35 | 232227-6 | SPRĘŻYNA PŁASKA do BTP140 |
| 36 | 419372-6 | PIERŚCIEŃ NASTAWCZY do BTP140 |
| 37 | 345688-2 | PŁYTKA A do BTP140 |
| 38 | 419370-0 | WKŁADKA PRZEKŁADNI do BTP140 |
| 39 | 961085-0 | PIERŚCIEŃ SEGERA WR-15 |
| 40 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 41 | 223162-9 | PIERŚCIEŃ UDAROWY B do BTP140 |
| 42 | 216001-0 | KULKA JV2000/5014. |
| 43 | 267318-4 | PODKŁADKA 15 do BTP140 |
| 44 | 324655-0 | PIERŚCIEŃ PRZEKŁADNI UDAROWEJ do BTP140 |
| 45 | 419374-2 | DOCISK GÓRNY do BTP140 |
| 46 | 419369-5 | OBUDOWA PRZEKŁADNI do BTP140 |
| 47 | 419375-0 | DOCISK DOLNY do BTP140 |
| 48 | 931102-0 | NAKRĘTKA M4 |
| 49 | 213166-9 | ORING |
| 50 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 51 | 261130-4 | PODKŁADKA NYLONOWA 15 do BTP140 |
| 52 | 324661-5 | KOWADEŁKO BIJAKA do BTP140 |
| 53 | 233285-5 | (nowy nr E00884-2) SPRĘŻYNA ŚCISKAJĄCA 4 |
| 54 | 216009-4 | KULKA STALOWA 6906 |
| 55 | 256495-7 | SZTYFT Z KOŁNIERZEM 3-6 do BTP140 |
| 56 | 419376-8 | SZTYFT do BTP140 |
| 57 | 257276-2 | PIERŚCIEŃ 40 do BTP140 |
| 58 | 324658-4 | BIJAK do BTP140 |
| 59 | 216001-0 | KULKA JV2000/5014. |
| 60 | 267175-0 | PODKŁADKA 24 |
| 61 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 62 | 267766-7 | PODKŁADKA do 6914/16/18D |
| 63 | 216011-7 | KULKA HK/HR18/8410B/6510SB. |
| 64 | 154856-4 | WRZECIONO do BTP140 |
| 65 | 233462-9 | SPRĘŻYNA 41 do BTP140 |
| 66 | 223163-7 | KRZYWKA SPRZĘGŁA do BTP140 |
| 67 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 68 | 227162-1 | KOŁO ZĘBATE 50 do BTP140 |
| 69 | 324656-8 | PIERŚCIEŃ PRZEKŁADNI PLANETARNEJ do BTP140 |
| 70 | 227159-0 | KOŁO ZĘBATE 22 do BTP140 |
| 71 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 72 | 227160-5 | KOŁO ZĘBATE 10 do BTP140 |
| 73 | 267317-6 | PODKŁADKA 25 do BTP140 |
| 76 | 158106-9 | PIERŚCIEŃ REGULACYJNY do BTP140 |
| 77 | 267799-2 | PODKŁADKA 10 do BTP140 |
| 78 | 419371-8 | NOŚNIK ŁOŻYSKA do BTP140 |
| 79 | 345689-0 | PŁYTKA B do BTP140 |
| 80 | 345690-5 | PŁYTKA C do BTP140 |
| 81 | 267337-0 | PODKŁADKA 40 do BTP140 |
| A01 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| A02 | ----- | WYBIERZ CZĘŚĆ... |
| A03 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| A04 | ----- | WYBIERZ CZĘŚĆ... |
| A05 | ----- | WYBIERZ CZĘŚĆ... |
| A06 | D-23759 | ZESTAW WIERTEŁ 6K, 1/4" (MIESZANE) |
| A07 | 450128-8 | OSŁONA STYKÓW AKUMULATORA |
BTS130
|
Pozycja na schemacie |
Numer katalogowy | Nazwa części |
| 1 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 2 | 861931-6 | BTS130 NAME PLATE |
| 3 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 4 | 423352-6 | SPONGE SHEET B |
| 5 | 423351-8 | SPONGE SHEET A |
| 6 | 419041-9 | DŹWIGNIA ZMIANY KIERUNKU OBROTÓW do BTD130F |
| 7 | 650564-0 | (zam.650652-3 TI.91081 / 92691) WŁĄCZNIK do BTD130F |
| 8 | 652045-0 | ŚRUBA M3,5x5 do BTD130F |
| 9 | 643811-6 | (zam.643847-5) (zam.643867-9 TI.91094 / 92574) (zam.643866-1 TI.91081 / 92691) ZESTYK do BTD130F |
| 10 | 231965-7 | PIERŚCIEŃ SPRĘŻYNUJĄCY |
| 11 | 267143-3 | PODKŁADKA 6960DWA |
| 12 | 233005-7 | SPRĘŻYNA |
| 13 | 324615-2 | BIT SLEEVE |
| 14 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 15 | 419168-5 | UNIT CASE COVER |
| 16 | 154740-3 | UNIT CASE COMPLETE |
| 17 | 211136-2 | ŁOŻYSKO KULKOWE |
| 18 | 216019-1 | KULKA STALOWA |
| 19 | 154847-5 | OIL UNIT COMPLETE |
| 20 | 267721-9 | PODKŁADKA FALISTA 15 do HR3200 |
| 21 | 345636-1 | LOCK WASHER |
| 22 | 317963-6 | BEARING BOX B |
| 23 | 211233-4 | BALL BEARING 6802LLB |
| 24 | 213508-7 | ORING 38 =>213510-0 |
| 25 | 253147-1 | PODKŁADKA |
| 26 | 226336-1 | KOŁO ZĘBATE |
| 27 | 324600-5 | CARRIER |
| 28 | 256253-1 | KOŁEK 5 6908DWA |
| 29 | 313126-2 | INTERNAL GEAR CASE |
| 30 | 266034-5 | ŚRUBA 4X16 4304 |
| 31 | 253052-2 | PODKŁADKA U-12. 5014B/16/9030. |
| 32 | 211136-2 | ŁOŻYSKO KULKOWE |
| 33 | 213373-4 | ORING |
| 34 | 154881-5 | BEARING BOX A COMPLETE (INC. 32) |
| 35 | 911506-2 | PAN HEAD SCREW M4X8 |
| 36 | 961054-1 | ZEGER |
| 37 | 267721-9 | PODKŁADKA FALISTA 15 do HR3200 |
| 38 | 240086-4 | FAN 46 |
| 39 | 619168-7 | ARMATURE |
| 40 | 638396-5 | STOJAN do BTD130F |
| 41 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 42 | 638434-3 | BRUSH HOLDER COMPLETE |
| 43 | 263032-0 | SZTYFT GUMOWY 4 do BTD130F |
| 44 | 418981-8 | POKRYWA TYLNA do BTD130F |
| 45 | 266130-9 | ŚRUBA 3X16 6213DWA |
| 46 | 423352-6 | SPONGE SHEET B |
| 47 | 631631-0 | OBWÓD LED do BTD130F |
| 48 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 50 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| 51 | 251314-2 | ŚRUBA 4X12 |
| A01 | ----- | WYBIERZ CZĘŚĆ... |
| A02 | ----- | WYBIERZ WERSJĘ CZĘŚCI... |
| A03 | ----- | WYBIERZ CZĘŚĆ... |
| A04 | ----- | WYBIERZ CZĘŚĆ... |
| A05 | 450128-8 | OSŁONA STYKÓW AKUMULATORA |
Opinie klientówPomóż innym użytkownikom podjąć decyzje o zakupie. Dodaj nową opinię
Bądź pierwszą osoba, która zrecenzuje ten produkt. Dodaj opinię.
Pliki do pobrania
Inne z tej kategorii
Tagi produktu:WIERTARKO WKRĘTARKA KLUCZ UDAROWY MAKITA BTD 140 18V BTD140 do 638396-5 638 396-5 btd130f btd134 f 130 134 btd146 btp btp130 btp140 bts bts130 stojan 18 v
