* Lista części do JR3000V - RECIPRO SAW / piła szablasta / posuwowa

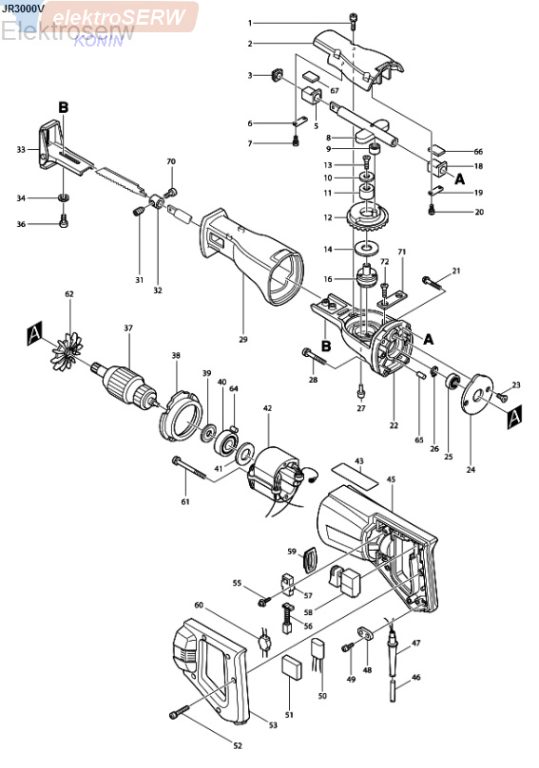

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 911241-2  Wkręt z łbem stożkowym ściętym M5X25 W;  4

002; 315084-8  Pierścień przekładni planetarnej;  1

003-1; 155896-5  Śruba zasiskowa;  1

C10; 213107-5  Pokrywa włącznika on/off 12;  1

005-4; 214167-0  PLANE BEARING 12.7;  1

006; 341462-6  Prowadnik kp;  1

007-1; 911225-0  Wkręt z łbem stożkowym ściętym M5X16 WM;  2

008-4; 163392-9  SLIDER;  1

009; 212001-8  NEEDLE BEARING 708;  1

010; 253816-4  Osłona portu 6;  1

011; 212115-3  NEEDLE BEARING 1216;  1

012-1; 133244-8  Zespół przekładni;  1

013-2; 251969-3  Płytka dławika M5X12;  1

014; 253805-9  Osłona portu 18;  1

016; 321263-8  GEAR SHAFT;  1

018-4; 214167-0  PLANE BEARING 12.7;  1

019-2; 341462-6  Prowadnik kp;  1

020-1; 911225-0  Wkręt z łbem stożkowym ściętym M5X16 WM;  2

021; 911251-9  Wkręt z łbem stożkowym ściętym M5X30 W;  2

022-3; 159718-1  Pierścień przekładni;  1

023-1; 251295-0  Lampa kpl M4X14;  2

024; 285650-4  BEARING RETAINER 54;  1

025-1; 211087-9  BALL BEARING 6200DDW;  1

026; 961006-2  Pierścień ustalający (ZEWN.) S-10;  1

027-1; 911215-3  Wkręt z łbem stożkowym ściętym M5X12 WM;  3

028; 911256-9  Wkręt z łbem stożkowym ściętym M5X35 W;  2

029-1; 421326-1  Osłona izolacyjna;  1

031-1; 265836-6  Wkręt ustalający z gniazdem sześciokątny m M8X9;  1

032-4; 313075-3  BLADE CLAMP;  1

033-2; 163258-3  SHOE;  1

C10; 344095-6  Płytka stopy;  1

034; 941101-4  Osłona portu 5;  2

036-1; 922216-6  Śruba imbusowa M5X14 W;  2

037F_; 516063-1  Cewka dławikowa 220V;  1

038; 411612-8  Część tnąca;  1

039-1; 681613-2  Podkładka izolacyjna;  1

040; 211033-2  BALL BEARING 608LB;  1

041; 253192-6  Osłona portu 14;  1

042F1; 528705-5  Osłoda diody led 220V;  1

C13; 654038-3  Podkład regulacyjny kpl FV1.25-M4;  2

043; 854810-5  Pokrywa pręta JR3000V;  1

045-2; 159482-4  Komplet obudowy silnika;  1

046W_; 665890-4  Przekaźnik naprądowy kpl 1.0-2-4.0;  1

047B1; 682504-0  CORD GUARD 10-85;  1

048G1; 687052-4  STRAIN RELIEF;  1

049-1; 911133-5  Wkręt z łbem stożkowym ściętym M4X18 WR;  2

050B_; 645173-8  NOISE SUPPRESSOR;  1

051; 685718-0  SPONGE SHEET;  1

052; 911153-9  Wkręt z łbem stożkowym ściętym M4X28 WR;  4

053; 410068-2  Osłona uchwytu;  1

055-1; 911124-6  Wkręt z łbem stożkowym ściętym M4X14 WG;  2

056; 181026-2  Futro polerskie CB-55 (2 szt);  1

057; 643551-6  Etykieta walizki stalowej 5-8;  2

058G_; 651256-4  Przełącznik SGEL106CV-1A;  1

059; 411852-8  Walizka drewniana;  1

060A_; 646325-4  Podstawa uchwytu bocznej;  1

061-1; 911280-2  Wkręt z łbem stożkowym ściętym M5X55 WM;  2

062; 241631-8  Ogranicznik kąta 66;  1

064; 263014-2  Sprężyna skrętna kpl 4;  1

065; 263002-9  Sprężyna skrętna kpl 4;  1

066; 443070-0  Prowadnik kp 12X16;  1

067; 443070-0  Prowadnik kp 12X16;  1

070-1; 266090-5  Śruba imbusowa M5X15;  1

071; 343981-8  Prowadnik kp C;  1

072; 251969-3  Płytka dławika M5X12;  2

073; 819063-3  Etykieta z logo Makita;  2

400; 792003-5  Zestaw ostrzy 21,22,23,X1;  1

403; 783202-0  Klucz imbusowy 4;  1

404; 410048-8  WRENCH HOLDER 3.4;  1

405-6; 824539-7  Walizka plastikowa;  1

C10; 417059-4  Zatrzask;  2

C20; 819143-5  Etykieta z logo Makita;  1

903; 683345-7  VARNISHED POLYESTER TUBE 3-70;  1
