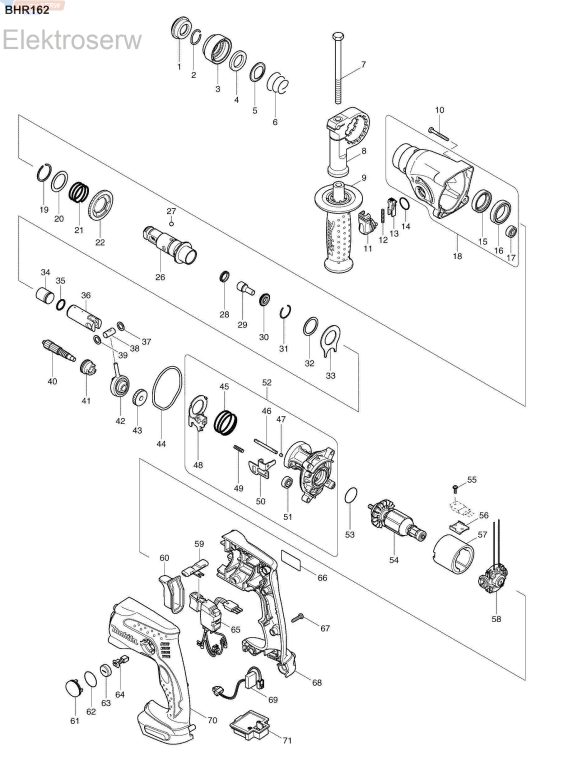

* Lista części do BHR162 - CORDLESS ROTARY HAMMER / akumulatorowa / bezprzewodowa młotowiertarka

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 286263-4  CAP 35;  1

002; 233940-9  Sprężyna pierścieniowa 19;  1

003; 419220-9  Karton;  1

004; 257241-1  Skrobak 21;  1

005; 345187-4  Płyta gumowa;  1

006; 233916-6  Kolumna główna 21-29;  1

007; 921923-8  Płytka blokująca kpl M8X120;  1

008; 417911-6  Podstawa uchwytu;  1

009-1; 158057-6  Komplet uchwytu 36;  1

C10; 931402-8  HEX. NUT M8;  1

010; 266053-1  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X35;  4

011; 162242-5  Haczyk blokady;  1

012; 233459-8  Sprężyna dociskowa 3;  1

013; 419192-8  LOCK BUTTON;  1

014; 213278-8  Pokrywa włącznika on/off 17;  1

015; 213956-0  Pokrywa tylna 25;  1

016; 211375-4  BALL BEARING 6805LLB;  1

017; 211012-0  BALL BEARING 606ZZ;  1

018; 154840-9  Pierścień przekładni;  1

019; 961135-1  Pierścień ustalający (ZEWN.) WR-25;  1

020; 267304-5  Osłona portu 25;  1

021; 233457-2  Sprężyna dociskowa 25;  1

022; 331707-0  Tylna pokrywa przełącznika 46;  1

026; 154843-3  TOOL HOLDER COMPLETE;  1

027; 216022-2  Kulka stalowa 7.0;  1

028; 213183-9  Złączka liniału górnego 13;  1

029; 324611-0  Płytka przekładni udarowej;  1

030; 257275-4  Skrobak 11;  1

031; 233942-5  Sprężyna pierścieniowa 22;  1

032; 267175-0  Osłona portu 24;  1

033; 345681-6  Podkładka stabilizująca;  1

034; 324613-6  Element udarowy;  1

035; 213182-1  Pokrywa włącznika on/off 14;  1

036; 331708-8  Prowadnica do fazowania krawędzi;  1

037; 267130-2  Osłona portu 9;  1

038; 324612-8  PISTON JOINT;  1

039; 267130-2  Osłona portu 9;  1

040; 227152-4  Tylna pokrywa przełącznika 10;  1

041; 331706-2  Kółko obrotowe;  1

042; 219019-0  SWASH BEARING 9;  1

043; 226623-8  Koło zębate śrubowe 22;  1

044; 423346-1  Stabilizator kpl;  1

045; 233458-0  Sprężyna dociskowa 32;  1

046; 268147-8  Kołek 4;  1

047; 443123-5  Olej silnikowy 4X3;  1

048; 345645-0  Tarcza prowadząca;  1

049; 233460-3  Sprężyna dociskowa 3;  1

050; 345654-9  Płytka oporowa;  1

051; 211012-0  BALL BEARING 606ZZ;  1

052; 154841-7  Płytka wieszaka;  1

053; 213953-6  Pokrywa włącznika on/off 24;  1

054; 619182-3  Wirnik;  1

055-1; 911011-9  Wkręt z łbem stożkowym ściętym M3X10 W;  1

057; 638446-6  Złączka zaciskowa;  1

058-1; 632A30-5  Komplet kielicha końcowego;  1

059; 419457-8  Ogranicznik głębokości;  1

060; 421957-6  Walizka drewniana;  1

061; 419456-0  Osłona nasadki oprawy;  2

062; 213953-6  Pokrywa włącznika on/off 24;  2

063; 643929-3  BRUSH HOLDER CAP;  2

064; 191971-3  Gąbka;  1

065-1; 638878-7  Wąż samozasysający kpl;  1

066; 862842-8  Pokrywa pręta BHR162;  1

067; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  7

068-2; 187379-7  Płytka progu kierującego;  1

069; 631711-2  Podstawa terminala;  1

070-2; 187379-7  Płytka progu kierującego;  1

071-1; 643867-9  Zacisk;  1

A01; 415486-9  Ogranicznik głębokości;  1

A02-1A; ***DC18RC  DC18RC FAST CHARGER;  1

A03-8A; 197616-1  Dźwignia bezpieczeństwa BL1430B;  2

A04-1; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A05-1; 838109-6  Wewnętrzna wkładka;  1

A06A; 450128-8  Pokrywa akumulatora;  1

A06B; 801B10-0  Płytka separująca BHR162ZJ;  1

A07A; 801B08-7  Płytka separująca BHR162RFJ;  1

A07B; 801B11-8  Etykieta obudowy z tworzywa sztucznego BHR162ZJ;  2

A08A; 801B09-5  Etykieta obudowy z tworzywa sztucznego BHR162RFJ;  2

E01; 689098-6  Płytka promiennikowa;  1

E02; 654645-2  Kolorowa etykieta dolmar;  1
