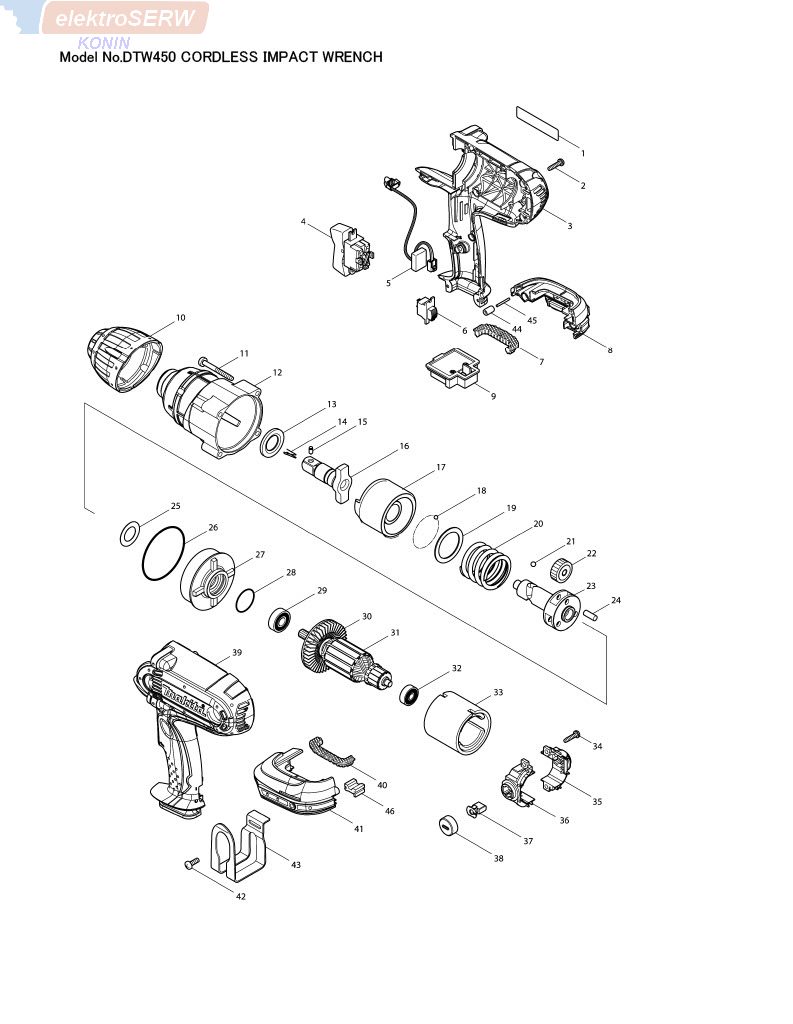

* Lista części do DTW450 - CORDLESS IMPACT WRENCH / akumulatorowy klucz udarowy

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001-1; 857K22-5  DTW450 NAME PLATE;

002; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  9

003; 188434-8  Płytka progu kierującego;  1

C10; 263025-7  Sprężyna skrętna kpl 4;  4

004-1; 651572-4  Przełącznik SL220SD-19;  1

005; 631738-2  Podstawa terminala;  1

006; 638503-0  Wąż samozasysający kpl;  1

007; 424042-4  CUSHION RUBBER;  1

008; 187873-9  Zestaw obudowy akumulatora;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  2

009; 643843-3  Zacisk;  1

010; 421971-2  BUMPER;  1

011; 266056-5  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X45;  4

012; 158076-2  Płyta korkowo-gumowa;  1

013; 267268-3  Osłona portu 19;  1

014; 231907-1  Sprężyna pierścieniowa 10;  1

016-1D; 326983-9  Blokada szyny;  1

016-1E; 326983-9  Blokada szyny;  1

016-1F; 326983-9  Blokada szyny;  1

016-1G; 326983-9  Blokada szyny;  1

016-1H; 326983-9  Blokada szyny;  1

016-1I; 326983-9  Blokada szyny;  1

017; 324697-4  Płyta końcowa;  1

018; 216008-6  Kulka stalowa 4;  29

019; 267340-1  Osłona portu 32;  2

020; 234338-3  Sprężyna dociskowa 33;  1

021; 216007-8  Kulka stalowa 6.4;  2

022; 227171-0  Tylna pokrywa przełącznika 23;  3

023; 310185-7  Wrzeciono;  1

024; 256033-5  Kołek 6;  3

025; 253794-8  Osłona portu 18;  1

026; 213722-5  Pokrywa włącznika on/off 63;  1

027; 227172-8  Podkładka falista 53;  1

028; 213407-3  Pokrywa włącznika on/off 26;  1

029; 210059-1  BALL BEARING 6000DDW;  1

030; 241850-6  Ogranicznik kąta 60;  1

031; 519199-5  Cewka dławikowa 18V;  1

032; 210025-8  BALL BEARING 627LLB;  1

033; 638107-8  Złączka zaciskowa;  1

034; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

035; 638870-3  Etykieta z kodem daty;  1

C10; 688161-2  LINE FILTER;  1

C20; 654037-5  Podkład regulacyjny kpl FVWS1.25-M3;  2

037; 194435-6  Gąbka;  1

038; 643941-3  BRUSH HOLDER CAP;  2

039; 188434-8  Płytka progu kierującego;  1

C10; 263025-7  Sprężyna skrętna kpl 4;  4

040; 424042-4  CUSHION RUBBER;  1

041; 187873-9  Zestaw obudowy akumulatora;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  2

042; 251314-2  Wspornik dyszy wydmuchu kpl M4X12;  1

043; 345736-7  Płytka miecha przedniego;  1

044; 263036-2  Sprężyna skrętna kpl 5;  1

045; 268184-2  Kołek 1.5;  1

046; 424026-2  CUSHION;  1

047; 857K23-3  DTW450 SERIAL NO. LABEL;  1

A01D; ***DC18RC  DC18RC FAST CHARGER;  1

A01E; ***DC18RC  DC18RC FAST CHARGER;  1

A01H; ***DC18RC  DC18RC FAST CHARGER;  1

A01I; ***DC18RC  DC18RC FAST CHARGER;  1

A02-3D; 197600-6  Dźwignia bezpieczeństwa BL1830B;  2

A02-3E; 197600-6  Dźwignia bezpieczeństwa BL1830B;  2

A02-3H; 197265-4  Dźwignia bezpieczeństwa BL1840B;  2

A02-3I; 197280-8  Dźwignia bezpieczeństwa BL1850B;  2

A03D; 450128-8  Pokrywa akumulatora;  1

A03E; 450128-8  Pokrywa akumulatora;  1

A03H; 450128-8  Pokrywa akumulatora;  1

A03I; 450128-8  Pokrywa akumulatora;  1

A04D; 141644-8  Komplet obudowy z tworzywa sztucznego;  1

C10; 163467-4  Zatrzask;  2

A04E; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A04F; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A04H; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A04I; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A05D; 804G21-4  Pokrywa obudowy filtra DTW450RFE;  1

A05E; 837645-9  Wewnętrzna wkładka;  1

A05F; 837645-9  Wewnętrzna wkładka;  1

A05H; 837645-9  Wewnętrzna wkładka;  1

A05I; 837645-9  Wewnętrzna wkładka;  1

A06E; 804G12-5  Płytka separująca DTW450RFJ;  1

A06F; 804G14-1  Płytka separująca DTW450ZJ;  1

A06H; 804R89-6  Płytka separująca DTW450RMJ;  1

A06I; 809B05-7  Płytka separująca DTW450RTJ;  1

A07E; 804G13-3  Etykieta obudowy z tworzywa sztucznego DTW450RFJ;  2

A07F; 804G15-9  Etykieta obudowy z tworzywa sztucznego DTW450ZJ;  2

A07H; 804R90-1  Etykieta obudowy z tworzywa sztucznego DTW450RMJ;  2

A07I; 809B06-5  Etykieta obudowy z tworzywa sztucznego DTW450RTJ;  2
