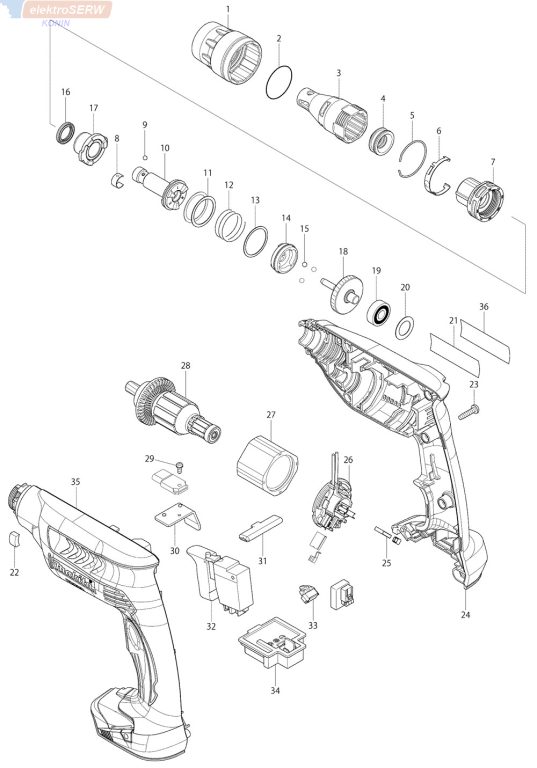

* Lista części do BFS451 - CORDLESS SCREWDRIVER / akumulatorowy wkrętak

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001-1; 455591-0  Pierścień zamykający;  1

002; 424235-3  Pierścień uszczelniający 30;  1

003; 158875-2  Ustawiacz głębokości;  1

004; 424163-2  Tuleja uszczelki przeciwpyłowej;  1

005-1A; 234266-2  Sprężyna pierścieniowa 33;  1

005-1B; 234266-2  Sprężyna pierścieniowa 33;  1

005-1C; 234266-2  Sprężyna pierścieniowa 33;  1

005-1D; 234266-2  Sprężyna pierścieniowa 33;  1

006; 232245-4  Sprężyna płytkowa;  1

007; 141100-8  Komplet podstawy elementu ustalającego;  1

008; 232050-9  Sprężyna płytkowa;  1

009; 216001-0  Kulka stalowa 3.5;  1

010; 140771-8  Wrzeciono kpl. 125S;  1

011; 267331-2  Podkładka 25;  2

012; 234017-3  Sprężyna dociskowa 25;  1

013; 267332-0  Podkładka 26;  1

014; 223170-0  Krzywka sprzęgła 125S;  1

015; 216008-6  Kulka stalowa 4;  3

016; 213184-7  O-ring 14;  1

017-1; 142306-1  BEARING COMPLETE;  1

018; 140772-6  Komplet przekładni;  1

019; 211032-4  BALL BEARING 608ZZ;  1

020; 253192-6  Podkładka 14;  1

021; 869444-1 Tabliczka znamionowa BFS451;  1

022; 423413-2  Gumowa płytka;  1

023; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  7

024; 187092-7  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

025; 194427-5  Szczotki węglowe;  1

026; 638868-0  Uchwyt szczotek węglowych;  1

C10; 688163-8  LINE FILTER;  1

027; 638426-2  Jarzmo;  1

028-1; 619351-6  Wirnik silnika elektrycznego;  1

029; 911006-2  Wkręt z łbem stożkowym ściętym M3X8 W;  1

030; 689150-0  Płytka promiennikowa;  1

031; 452516-5  Dźwignia;  1

032; 638869-8  Włącznik;  1

C10; 688164-6  LINE FILTER;  1

033; 620030-1  Obwód lampy;  1

034; 643852-2  Zacisk;  1

035; 187092-7  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

036; 892812-3  Naklejka;  1

037; 267104-3  Podkładka 12;  1

A01; 266622-8  Wkręt z łbem grzybkowym M4X12;  1

A02; 346317-0  Hak;  1

A03; 784261-7  +BIT 2-25;  2

A04; 784811-8  MAGNETIC CONNECT BIT 6.35-60;  1

A05B; 450128-8  Pokrywa akumulatora;  1

A05C; 450128-8  Pokrywa akumulatora;  1

A06-1B; ***DC18RC  DC18RC FAST CHARGER;  1

A06-1C; ***DC18RC  DC18RC FAST CHARGER;  1

A07-3B; 197600-6  Akumulator kpl. BL1830B;  2

A07-3C; 197600-6  Akumulator kpl. BL1830B;  2

A08C; 821550-0  Walizka systemowa (typ 2);  1

C10; 453974-8  Zatrzask;  4

A08D; 821550-0  Walizka systemowa (typ 2);  1

C10; 453974-8  Zatrzask;  4

A08-2B; 821645-9  Walizka plastikowa;  1

C10; 162315-4  Zatrzask;  2

C20; 452137-3  Rękojeść;  1

A09C; 837805-3  Wewnętrzna wkładka;  1

A09D; 837805-3  Wewnętrzna wkładka;  1

A10C; 801A01-5  Etykieta BFS451RFJ;  1

A10D; 801A03-1  Etykieta BFS451ZJ;  1

A11C; 801A02-3  Etykieta obudowy z tworzywa sztucznego BFS451RFJ;  2

A11D; 801A04-9  Etykieta obudowy z tworzywa sztucznego BFS451ZJ;  2
