* Lista części do EM4350RH - PETROL BACKPACK BRUSHCUTTER / plecakowa kosa / podkaszarka spalinowa



pozycja na schemacie, nr katalogowy, opis produktu, ilość:

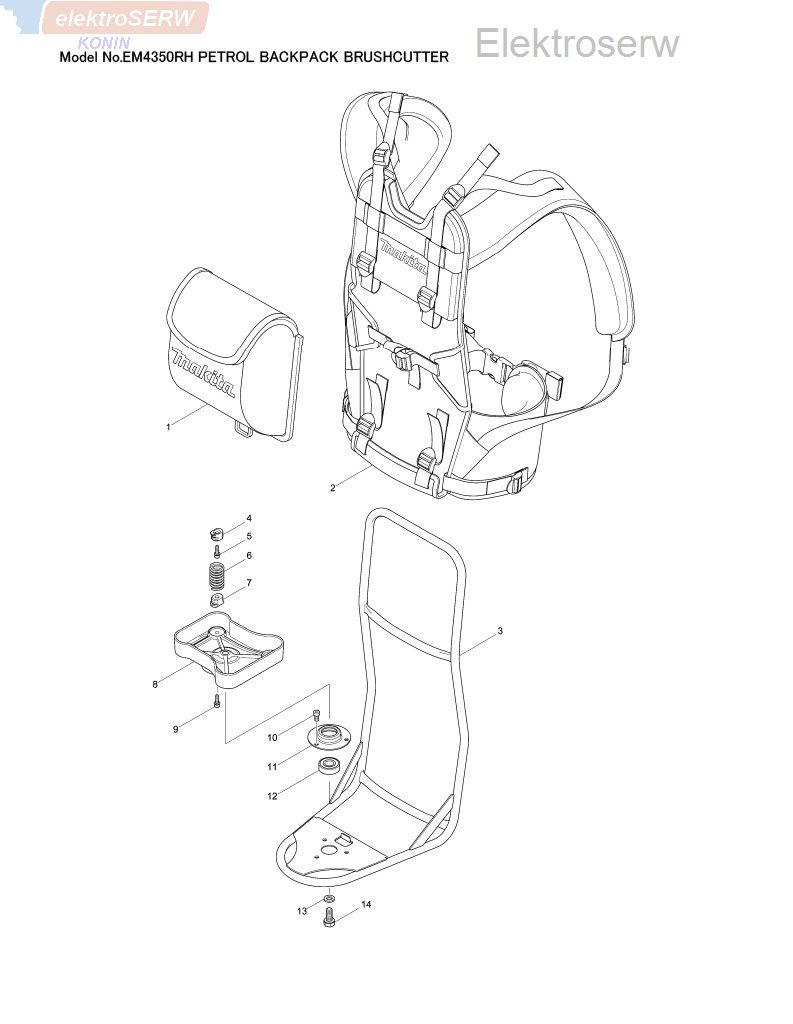

001; 166136-6  Torba;  1

002; 126513-4  BAND ASSEMBLY;  1

003; 165752-1  Rama;  1

004; 455305-7  SPRING HOLDER A;  4

005; 922228-9  Śruba imbusowa M5X18 WR;  4

006; 234346-4  Sprężyna dociskowa 17;  4

007; 455306-5  SPRING HOLDER B;  4

008; 319181-2  Wspornik;  1

009; 922228-9  Śruba imbusowa M5X18 WR;  4

010; 922312-0  Śruba imbusowa M6X12;  3

011; 346816-2  BEARING BOX;  1

012; 211220-3  BALL BEARING 6202ZZ;  1

013; 941251-5  Podkładka 10;  1

014; 921541-2  Śruba z łbem sześciokątnym M10X25 W;  1

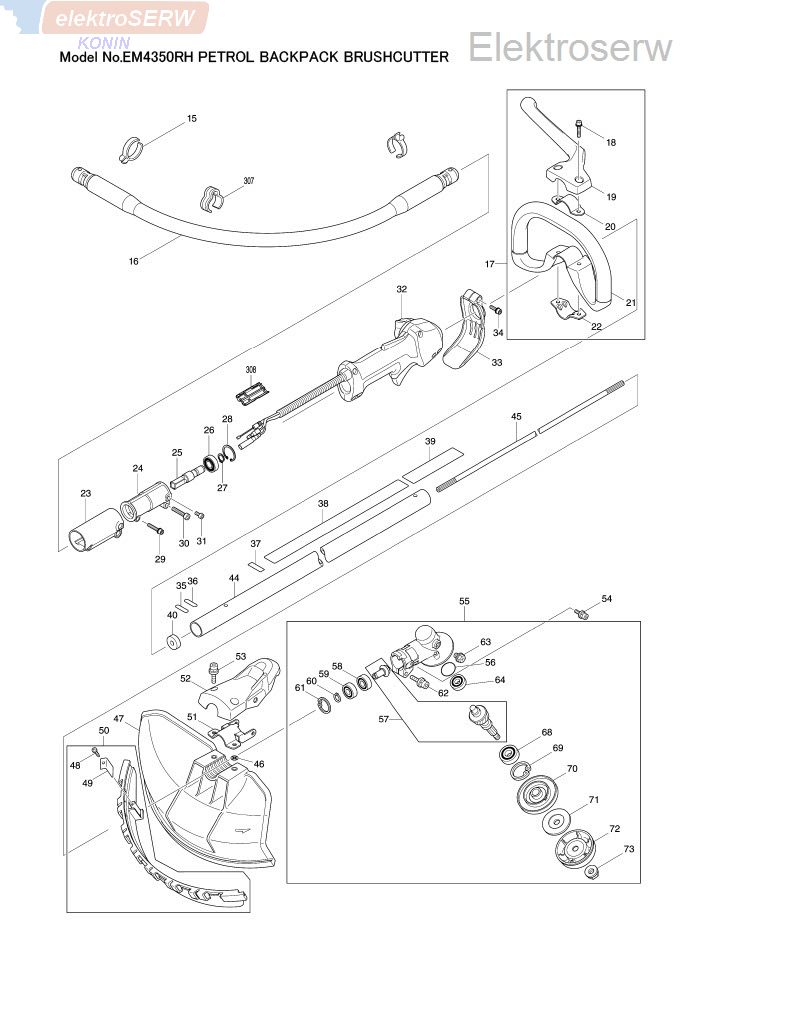

015; 417764-3  HOLDER 10-33;  2

016; 126510-0  FLEXIBLE SHAFT ASSEMBLY;  1

C10; 326447-3  FLEXIBLE SHAFT;  1

017; 196897-4  Zestaw uchwytu pałąkowego;  1

018; 922244-1  Śruba imbusowa M5X25 WG;  2

019; 455316-2  Pokrywa lampy;  1

020; 346468-9  CLAMP 33;  1

021; 455315-4  Uchwyt pałąkowy;  1

022; 346817-0  CLAMP 28;  1

023; 424646-2  Osłona uchwytu rury;  1

024; 319182-0  PIPE HOLDER;  1

025; 326436-8  Wrzeciono;  1

026; 211148-5  BALL BEARING 6001ZZ;  1

027; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

028; 962106-1  Pierścień ustalający (WEWN.) R-28;  1

029; 922248-3  Śruba imbusowa M5X28 WR;  1

030; 922352-8  Śruba imbusowa M6X30;  1

031; 922212-4  Śruba imbusowa M5X12;  1

032; 126512-6  Rękojeść sterująca kpl.;  1

033; 455304-9  GUARD;  1

034; 922228-9  Śruba imbusowa M5X18 WR;  1

035; 808723-2  Etykieta ostrzegawcza;  1

036; 808723-2  Etykieta ostrzegawcza;  1

037; 801D19-4  Etykieta z numerem seryjnym;  1

038; 804R40-6  Etykieta ostrzegawcza;  1

039; 819312-8  Etykieta z logo Makita;  1

040; 443146-3  Pierścień filcowy 8;  1

044; 142838-8  SHAFT PIPE COMPLETE;  1

045; 326574-6  SHAFT;  1

046; 413143-3  Podkładka;  2

047; 452259-9  Osłona;  1

048; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  1

049; 346074-0  Przecinak;  1

050; 135398-7  Zespół przedłużenia osłony;  1

051; 346072-4  PROTECTOR CLAMP;  1

052; 451090-0  Osłona;  1

053; 266579-3  Śruba imbusowa M6X30;  2

054; 266865-2  Śruba imbusowa M5X14 WR;  2

055-1; 123835-3  Obudowa przekładni kpl.;  1

057-1; 183K07-8  CUTTER SHAFT SET;  1

058-1; 210161-0  BALL BEARING 6000;  1

059-1; 210160-2  BALL BEARING 6000ZZ;  1

060-1; 257408-1  Pierścień ustalający (ZEWN.) S-10;  1

061-1; 257988-7  Pierścień ustalający (WEWN.) R-26;  1

062; 922353-6  Śruba imbusowa M6X30 WR;  1

063; 265590-2  Śruba z łbem sześciokątnym M8X10 R;  1

064-1; 210159-7  BALL BEARING 629ZZ;  1

068; 210116-5  BALL BEARING 6201LLU;  1

069-1; 257409-9  Pierścień ustalający (WEWN.) R-32;  1

070-1; 326823-1  Podkładka ustalająca;  1

071; 346355-2  Podkładka zacisku;  1

072; 168526-9  Pokrywa kpl.;  1

073; 264025-0  HEX. NUT M10-17;  1

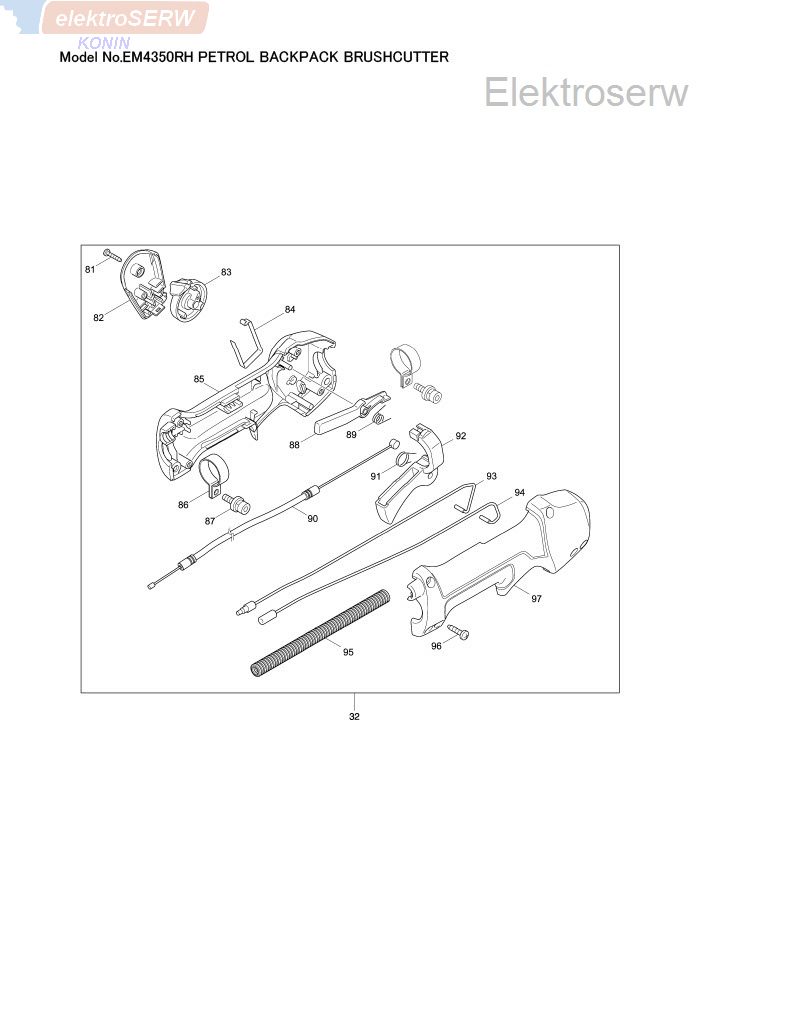

081; 266130-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16;  1

082; 451595-0  Pokrywa włącznika;  1

083; 451594-2  Dźwignia przełącznika;  1

084; 232251-9  Sprężyna płytkowa;  1

085; 188831-8  Obudowa dźwigni kpl.;  1

C10; 252870-5  INSERT NUT M5-7;  2

086; 346249-1  PIPE CLAMP 28;  2

087; 922218-2  Śruba imbusowa M5X14 WR;  2

088; 451593-4  Dźwignia blokująca;  1

089; 233541-3  Sprężyna skrętna 7;  1

090; 168871-2  Linka gazu;  1

091; 233540-5  Sprężyna skrętna 11;  1

092; 451592-6  Dźwignia przepustnicy;  1

093; 632D64-6  Moduł przewodu;  1

094; 632D65-4  Moduł przewodu;  1

095; 455311-2  CORRUGATE TUBE;  1

096; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  4

097; 188831-8  Obudowa dźwigni kpl.;  1

C10; 252870-5  INSERT NUT M5-7;  2

101; 922233-6  Śruba imbusowa M5X20 WR;  1

102; 424302-4  PLUG CAP;  1

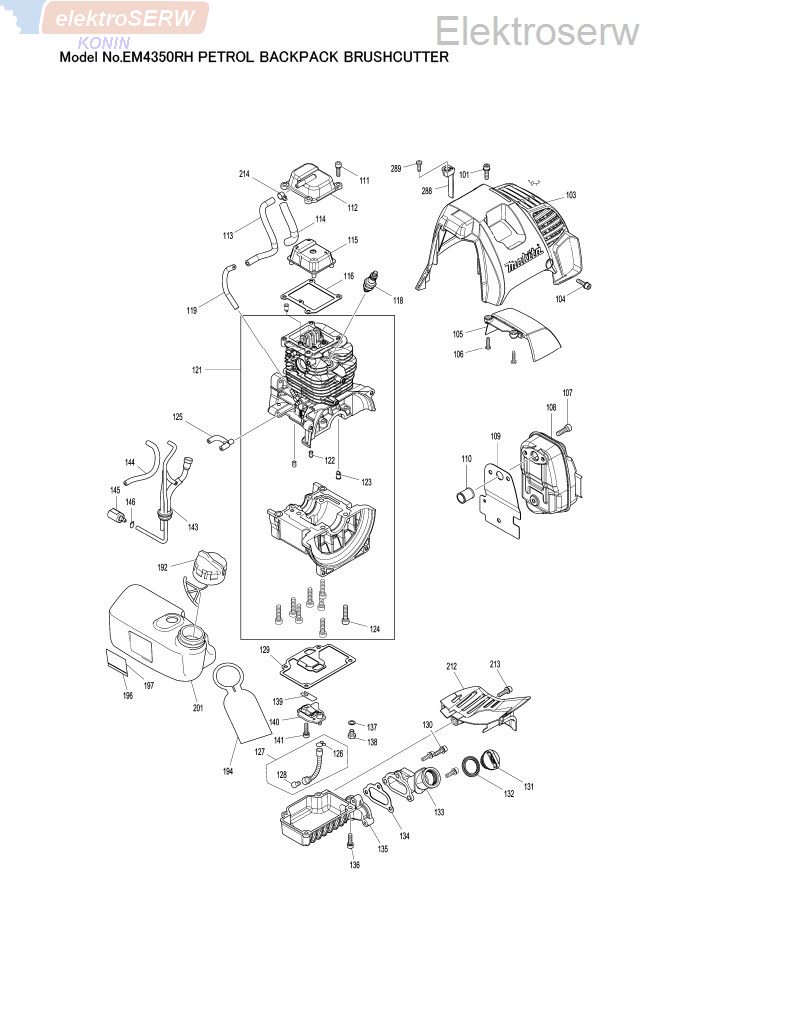

103; 455103-9  Pokrywa cylindra;  1

104; 922233-6  Śruba imbusowa M5X20 WR;  1

105; 453536-2  Pokrywa tłumika;  1

106; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

107; 922332-4  Śruba imbusowa M6X20;  3

108; 168715-6  Tłumik;  1

109; 346574-0  Uszczelnienie tłumika;  1

110; 331987-8  EXHAUST PORT SPACER;  1

111; 922226-3  Śruba imbusowa M5X18 W;  4

112; 318850-2  Pokrywa cylindra;  1

113; 422091-5  TUBE 5-160;  1

114; 454424-6  CORRUGATE TUBE;  1

115; 453529-9  Pokrywa wahacza;  1

116; 162335-8  Uszczelka pokrywy górnej cylindra;  1

117; 324891-8  Sprężyna kapturka świecy;  1

118; 168401-9  SPARK PLUG;  1

119; 422090-7  TUBE 3-85;  1

120; 452049-0  SPACER;  2

121; 197493-1  Blok cylindra kpl;  1

122; 424200-2  SPACER;  2

123; 424201-0  Zawór cylindra;  2

124-1; 266087-4  Śruba imbusowa M6X25;  8

125; 422099-9  PIPE;  1

126-1; 282020-8  HOSE CLAMP;  1

127-1; 125805-8  OIL TUBE ASSEMBLY;  1

C10; 424301-6  OIL TUBE;  1

128-1; 325666-8  Ciężar oleju;  1

129; 162337-4  Uszczelka osłony oleju;  1

130; 266760-6  Śruba imbusowa M5X18 WRM;  3

131; 452047-4  OIL CAP;  1

132; 424343-0  Uszczelka korka spustu oleju;  1

133; 453538-8  OIL PIPE;  1

134; 162338-2  Uszczelka wlewu oleju;  1

135; 318854-4  Osłona oleju;  1

136; 922226-3  Śruba imbusowa M5X18 W;  4

137; 346305-7  Uszczelka korka spustu oleju;  1

138; 266611-3  Śruba z łbem sześciokątnym M6X8;  1

139; 346398-4  Zawór przewodu;  1

140; 135638-3  Płytka ustalająca kpl.;  1

141; 922226-3  Śruba imbusowa M5X18 W;  1

143; 168876-2  TUBE COMPLETE;  1

144; 412129-4  TUBE 3-105;  1

145; 163518-3  GASOLINE FILTER;  1

146; 282020-8  HOSE CLAMP;  1

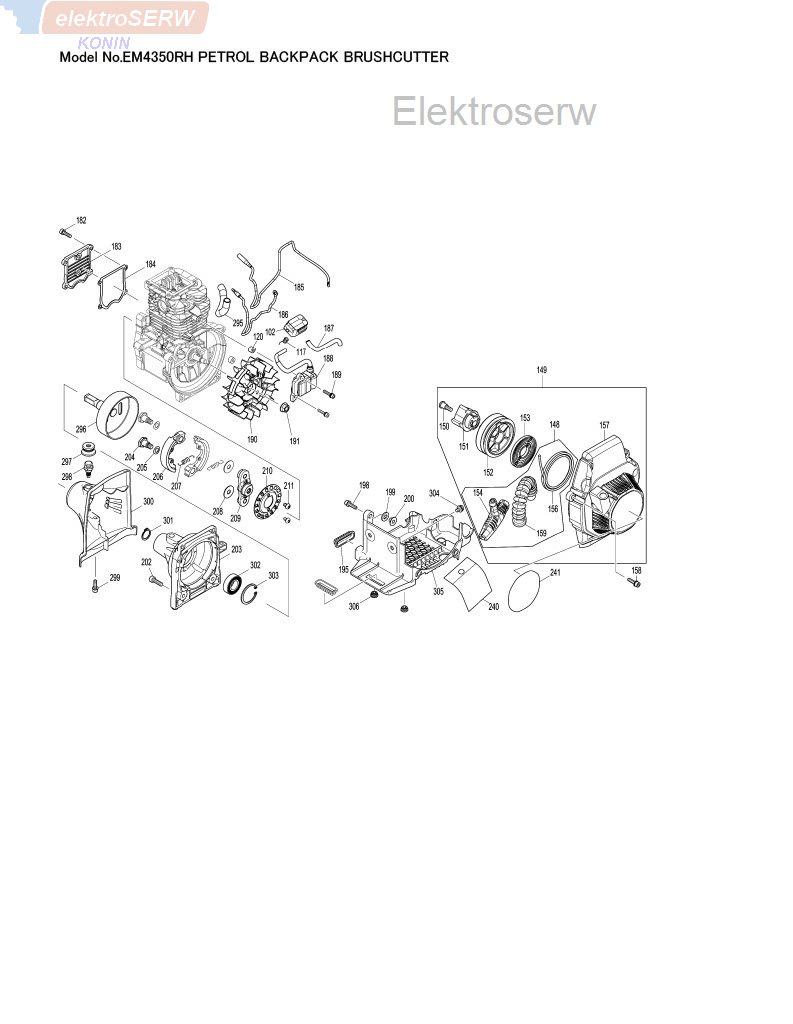

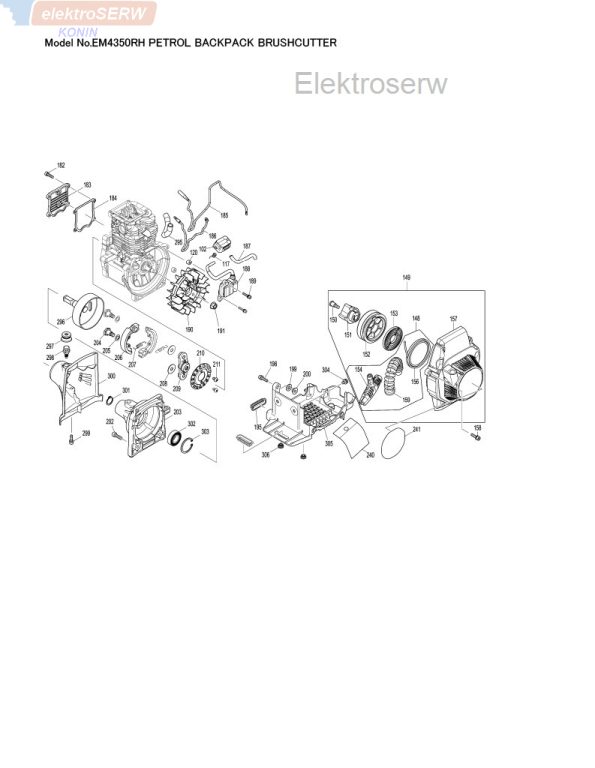

148-1; 123632-7  Lina kpl.;  1

149; 126524-9  Obudowa rozrusznika;  1

150; SG00000029  SCREW 6X12;  1

151; 455433-8  Płytka krzywkowa;  1

152; SG00000028  REEL COMPLETE;  1

153-1; SG00000014  SPIRAL SPRING;  1

154; 454522-6  Uchwyt startera;  1

156; SG00000031  STARTER ROPE;  1

157; 455423-1  Pokrywa obudowy rozrusznika;  1

158; 922233-6  Śruba imbusowa M5X20 WR;  4

159; 424673-9  GUARD;  1

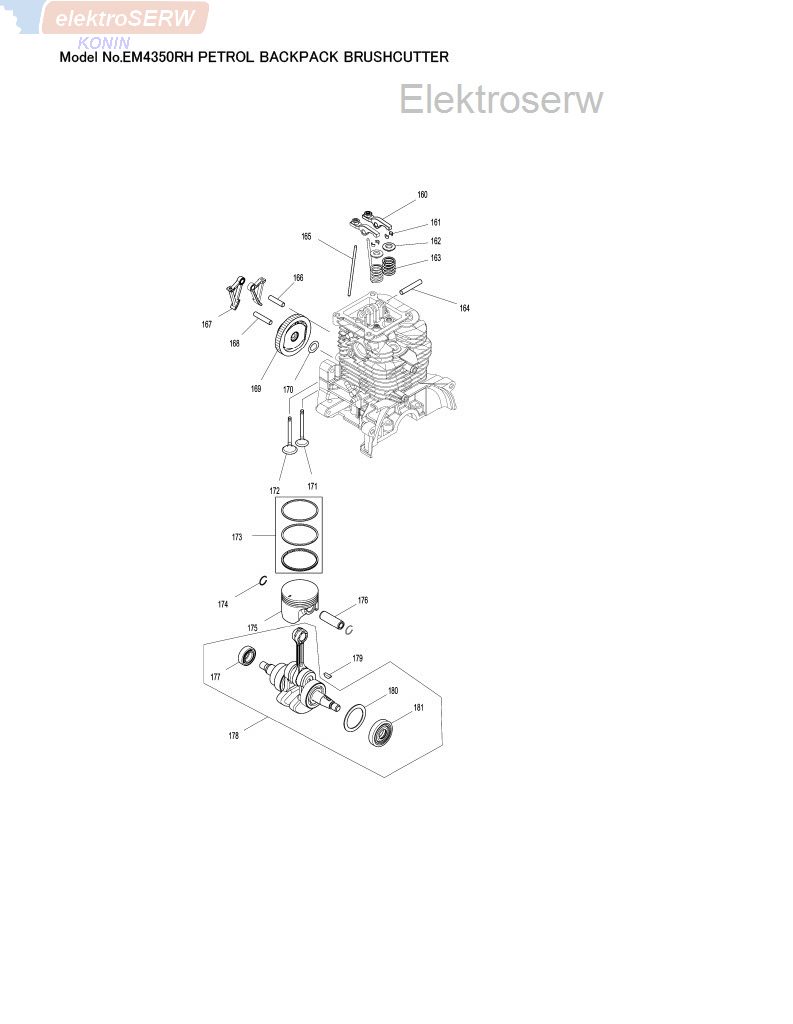

160; 126116-4  Zespół wahacza;  2

161; 331990-9  Zawleczka;  4

162; 331991-7  RETAINER;  2

163; 234238-7  Sprężyna dociskowa 11;  2

164; 256200-2  Kołek 5;  1

165; 256866-8  Pręt 2.5;  2

166; 268238-5  Kołek 5;  1

167; 313236-5  Podnośnik krzywkowy;  2

168; 256186-0  Kołek 5;  1

169; 126571-0  Zespół przekładni krzywkowej;  1

170-2; 261127-3  Podkładka teflonowa 10;  1

171-1; 326575-4  Zawór wylotowy;  1

172; 326157-2  Zawór dolotowy;  1

173; 196667-1  Komplet pierścieni tłoka;  1

174; 233983-1  Zacisk;  2

175-1; 197455-9  Zestaw tłoka;  1

C10; 318853-6  Tłok;  1

176; 268285-6  Sworzeń tłoka;  1

177; 213685-5  Uszczelka olejowa 12;  1

178; 126121-1  CRANK SHAFT ASSEMBLY;  1

179; 254040-2  Sworzeń wału korbowego 3;  1

180; 267425-3  Podkładka 26;  1

181; 213537-0  Uszczelka olejowa 12;  1

182; 266086-6  Śruba imbusowa M5X16;  4

183; 318856-0  Pokrywa boczna cylindra;  1

184; 162334-0  Uszczelka;  1

185; 632D66-2  Moduł przewodu;  1

186; 632D67-0  Moduł przewodu;  1

187; 444021-6  TUBE;  1

188; 168714-8  Moduł;  1

189; 266602-4  Śruba imbusowa M4X20;  2

190; 126122-9 Komplet koła zamachowego;  1

191; 264039-9  CONED DISK SPRING HEXNUT M8-13;  1

192; 125728-0  FUEL TANK CAP ASSEMBLY;  1

194; 810455-9  Tabliczka ostrzegawcza;  1

195; 424081-4  BUFFER RUBBER;  2

196; 805F09-1  Etykieta z numerem seryjnym;  1

198; 922233-6  Śruba imbusowa M5X20 WR;  1

199; 261152-4  Podkładka gumowa 8;  1

200; 331988-6  SPACER;  1

201; 455308-1  Zbiornik paliwa;  1

202; 922332-4  Śruba imbusowa M6X20;  4

203; 319180-4  Obudowa sprzęgła;   1

204; 266597-1  Śruba pasowanya z łbem 6-kątowym M8;  2

205; 267832-0  Podkładka falista 10;  2

206; 313238-1  CLUTCH SHOE;  2

207-1; 232290-9  Sprężyna naciągu 6;  2

208; 267428-7  Podkładka 8;  2

209; 313239-9  Podstawa sprzęgła;  1

210; 346576-6  Płytka wentylatora;  1

211; 266461-6  Śruba z łbem kulistym i gniazdem 6-kątnym M5X8;  2

212; 453530-4  Płytka tłumika;  1

213; 266760-6  Śruba imbusowa M5X18 WRM;  1

214; 345918-1  HOSE CLAMP;  1

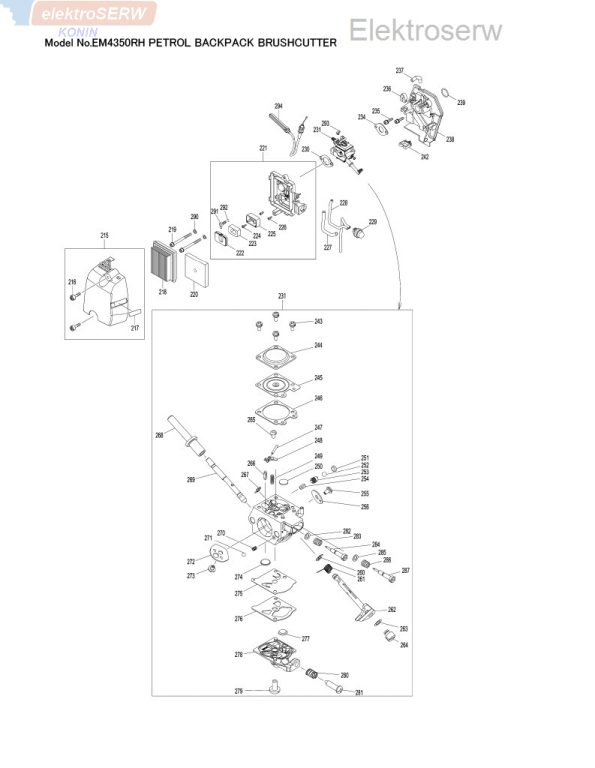

215; 126523-1  Osłona filtra powietrza;  1

216; 266743-6  Śruba imbusowa M5X20;  2

217; 898844-8  Naklejka z instrukcją;  1

218-1;442181-8  Filtr powietrza;  1

219; 266601-6  Śruba imbusowa M5X60;  2

220; 443196-8  Filtr powietrza;  1

221; 126563-9  Płytka filtra kpl.;  1

222; 162371-4  Płytka separatora;  1

223; 352020-3  SEPARATOR MESH;  1

224; 266007-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10;  1

225; 453865-3  Obudowa separatora;  1

226; 424316-3  Zawór cylindra;  2

227; 454425-4  SPIRAL TUBE 6-100;  2

228; 422074-5  TUBE 3-120;  1

229; 168398-2  PRIMER PUMP;  1

230; 442196-5  Uszczelka gaźnika;  1

231; 126561-3  Gaźnik kpl.;  1

234; 442197-3  Uszczelka gaźnika;  1

235; 266814-9  Śruba imbusowa M5X20;  2

236; 424489-2  Przelotka;  1

237; 422080-0  TUBE 3-35;  1

238; 142851-6  Komplet izolatora;  1

239; 213642-3  O-ring 18;  1

240; 819431-0  Znacznik ostrzegawczy;  1

241; 804R41-4  Nalepka z nazwą modelu EM4350RH;  1

242; 451825-9  CLAMP;  1

243; WJ00096589  SCREW ASSEMBLY;  1

244; WJ00021158  METERING DIAPHRAGM COVER;  1

245; 168620-7  METERING DIAPHRAGM;  1

246; 442183-4  Uszczelka gaźnika;  1

247; WJ00014477  METERING LEVER PIN;  1

248; WJ00016648  LEVER;  1

249; WJ00983248  SPRING;  1

250; 5416036160  PLUG-WELCH;  1

251; WJ00088229  CUP PLUG;  1

252; 5806084330  STEEL BALL;  1

253; WJ00160593  ACCELERATOR PISTON ASSEMBLY;  1

254; WJ00983305  SPRING;  1

255; WJ00963240  SCREW;  1

256; WJ00343562  THROTTLE VALVE;  1

257; WJ01023345  HIGH SPEED NEEDLE;  1

258; WJ01023344  IDLE NEEDLE;  1

259; WJ00025162  LIMITER CAP;  2

260; 257964-1  Pierścień blokujący (EXT) E3;  1

261; WJ00098494  SPRING;  1

262; WJ00224392  THROTTLE SHAFT ASSEMBLY;  1

263; 413140-9  Podkładka;  1

264; 5246001210  SWIVEL;  1

265; 5016004110  SCREW;  1

266; WJ00008282  INLET NEEDLE VALVE;  1

267; WJ00001673   RETAINING RING;  1

268; WJ00183585  CHOKE LEVER;  1

269; WJ00044456  CHOKE SHAFT;  1

270; 5806122210  SPRING;  1

271; 5806122220  BALL;  1

272; WJ00343175  CHOKE VALVE;  1

273; WJ00096475  SCREW;  1

274-1; WJ00014070  INLET SCREEN;  1

275; WJ00009589  PUMP DIAPHRAGM;  1

276-1; WJ00092228  GASKET;  1

277; 234183-6  Sprężyna 5-9;  1

278; WJ00213867  PUMP COVER ASSEMBLY;  1

279; WJ00096166  SCREW;  1

280; 5416036120  SPRING;  1

281; 5416036130  SCREW-IDLE ADJ.;  1

288; 455102-1  Tarcza prowadząca;  1

289; 266385-6  Wkręt samogwintujący z grubym łbem 4X14;  1

290; 267485-5  Podkładka 5;  2

291; 168719-8  JOINT PIPE;  1

292; 213021-5  O-ring 5;  1

293; 286284-6  CAP;  1

294; 168872-0  Linka gazu;  1

295; 455317-0  CORRUGATE TUBE;  1

296; 168857-6  Bęben sprzęgła;  1

297; 424659-3  Pokrywa gałki;  1

298; 168873-8  Śruba gałki kpl.;  1

299; 922228-9  Śruba imbusowa M5X18 WR;  1

300; 455307-3  Pokrywa obudowa sprzęgła;  1

301; 961057-5  Pierścień ustalający (ZEWN.) S-17;  1

302; 211338-0  BALL BEARINNG 6003LLU;  1

303; 962153-2  Pierścień ustalający (WEWN.) R-35;  1

304; 911209-8  Wkręt z łbem stożkowym ściętym M5X10 WG;  2

305; 455310-4  Pokrywa dolna;  1

306; 424556-3  FILTER CAP;  2

307; 455588-9  WIRE CLAMP;  1

308; 455934-6  Obudowa złącza;  1

309; 922353-6  Śruba imbusowa M6X30 WR;  1

A02; 242072-1  Butelka na olej;  1

A03; 782233-6  Wkrętak 10-16;  1

A04; 782238-6  Klucz montażowy 17;  1

A05; 783219-3  Klucz imbusowy 4;  1

A06; 783232-1  Klucz imbusowy 5;  1

A07-1; 456924-2  Osłona narzędzia;  1

A08; B-14124  STAR BLADE 255X4TX25.4;  1

A09; 831304-7  Torba na akcesoria;  1
