* Spis części do 2704 - TABLE SAW 255MM / tarczowa piła / pilarka stołowa

pozycja artykułu, nr katalogowy, opis produktu, ilość:

001; 122738-8  SAFETY GUARD ASS'Y;  1

C10; 890408-4  Etykieta ostrzegawcza;  1

002; 268135-5  Sztyft ramienny. 10;  1

003; 253758-2  Podkładka 10;  1

004; 418910-1  Osłona pomocnicza;  1

005; 418915-1  Pokrywa;  1

006; 817283-3  Etykieta ostrzegawcza;  1

007; 253758-2  Podkładka 10;  1

008; 961015-1  Pierścień blokujący (EXT) E-9;  1

009; 252014-7  HEX. LOCK NUT M6-10;  1

010; 253010-8  Podkładka 6;  1

011; 257752-6  Tuleja 8;  1

012; 257752-6  Tuleja 8;  1

013; 253731-2  Podkładka 8;  1

014; 324554-6  LOCK SHAFT;  1

015; 345583-6  Dźwignia blokująca;  1

016; 951104-0  Kołek sprężynujący 4-12;  1

024; 345530-7  Klin rozszczepiający;  1

029-1; 265A48-7  TAPPING SCREW 4X18;  2

030; 416341-8  Pokrywa;  1

031-1; 265A48-7  TAPPING SCREW 4X18;  2

032; 687054-0  STRAIN RELIEF;  1

033; 154602-5  Komplet obudowy silnika;  1

C11; 643653-8  Uchwyt szczotek węglowych 6.5X13.5;  2

034; 181044-0  Szczotki węglowe 153;  1

035-1; 643650-4  BRUSH HOLDER CAP 6.5-13.5;  2

036; 911383-2  Wkręt z łbem stożkowym ściętym M6X60 WR;  4

037-1; 266352-1  Wkręt samogwintujący z grubym łbem 5X65;  2

038-1; 599546-6  Stojan kpl. 220-240V;  1

C10; 654020-2  Zacisk pierścienia 36L;  2

C20; 654553-7  Złącze nieizolowane 34137;  2

039; 416331-1  Płytka progu kierującego;  1

040; 211228-7  BALL BEARING 6202DDW;  1

041; 253147-1  Podkładka 15;  1

042-1; 518765-5  Wirnik silnika elektrycznego kpl. 240V;  1

043; 681640-9  Podkładka izolacyjna;  1

044; 211088-7  BALL BEARING 6000DDW;  1

045; 253198-4  Podkładka 18;  1

046; 261129-9  Podkładka uretanowa 18;  1

048; 921331-3  Śruba z łbem sześciokątnym M6X20 W;  2

049; 345525-0  Płytka dociskowa;  1

050; 317871-1  KNIFE HOLDER;  1

053; 922334-0  Śruba imbusowa M6X20 WG;  2

054; 344536-2  Płytka obudowy przekładni;  1

055; 911213-7  Wkręt z łbem stożkowym ściętym M5X12 WR;  1

056-1; 126760-7  Obudowa przekładni kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  1

057; 323736-7  GUIDE BAR;  1

058; 266040-0  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25;  4

059; 416340-0  GUIDE BAR RETAINER;  2

060; 266040-0  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25;  4

061; 416340-0  GUIDE BAR RETAINER;  2

062; 323736-7  GUIDE BAR;  1

063; 211051-0  BALL BEARING 609LLB;  1

064; 154595-6  Wrzeciono kpl.;  1

065; 226602-6  Koło zębate śrubowe 42;  1

066; 267170-0  Podkładka 34;  1

067; 211278-2  BALL BEARING 6203DDW;  1

068; 324556-2  Wrzeciono;  1

069; 316933-2  BEARING BOX;  1

070; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  4

071; 931502-4  HEX. NUT M10;  1

072; 266040-0  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25;  2

073; 322968-3  SCREW BAR;  1

074; 961016-9  Pierścień blokujący (EXT) E-10;  1

075; 416339-5  SCREW BAR RETAINER;  1

076; 941302-4  Podkładka 12;  1

077; 226747-0  Koło stożkowe proste 15;  1

078; 951116-3  Kołek sprężynujący 4-20;  1

079; 226747-0  Koło stożkowe proste 15;  1

080; 941302-4  Podkładka 12;  1

081; 951116-3  Kołek sprężynujący 4-20;  1

082; 324562-7  Złączka dźwigni blokady;  1

083; 253024-7  Podkładka 10;  2

084; 231315-6  Sprężyna dociskowa 14;  1

085; 322967-5  LOCK LEVER SHAFT;  1

086; 922232-8  Śruba imbusowa M5X20;  1

087; 272248-6  Dźwignia 120;  1

088; 324563-5  HANDLE SHAFT;  1

089; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16;  2

090; 253143-9  Podkładka 12;  1

091; 213107-5  O-ring 12;  1

092; 253052-2  Podkładka 12;  1

093; 214114-1  PLANE BEARING 12;  1

094; 345520-0  STAY;  1

095; 344543-5  Wskaźnik;  1

096; 922103-9  Śruba imbusowa M4X6 WR;  1

097; 271074-0  Ramię 60;  1

098; 911223-4  Wkręt z łbem stożkowym ściętym M5X16 WR;  1

099; 251382-5  Wkręt pasowany z łbem stożkowym ściętym M5X35;  1

100; 271423-1  Gałka 32;  1

101; 267010-2  Podkładka 5;  1

102; 240003-4  Wentylator 80;  1

103; 271073-2  Rękojeść;  1

104-1; 224482-4  Flansza zewnętrzna 53;  1

105; 252155-9  HEX. NUT M12-19;  1

106; 224401-0  Kołnierz wewnętrzny 53;  1

107; 273523-3  Uchwyt;  1

108; 345534-9  Płytka uchwytu;  1

109; 257161-9  Pierścień 4;  1

110; 941051-3  Podkładka 4;  1

111; 922116-0  Śruba imbusowa M4X12 W;  1

112; 252130-5  HEX. LOCK NUT M10-17;  1

113; 941251-5  Podkładka 10;  2

114; 911223-4  Wkręt z łbem stożkowym ściętym M5X16 WR;  4

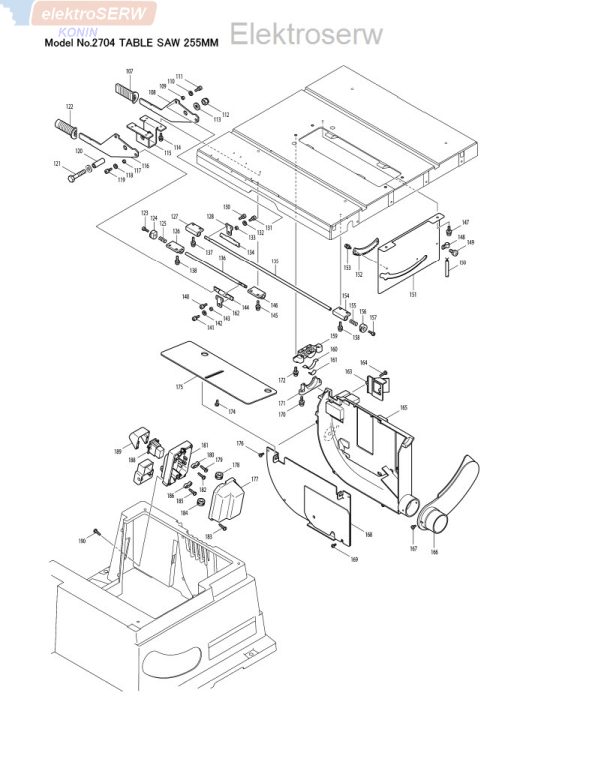

115; 345539-9  HANDLE PLATE HOLDER;  1

116; 345534-9  Płytka uchwytu;  1

117; 257161-9  Pierścień 4;  1

118; 941051-3  Podkładka 4;  1

119; 922116-0  Śruba imbusowa M4X12 W;  1

120; 257753-4  Tuleja 10;  1

121; 265536-8  Śruba z łbem sześciokątnym M10X60;  1

122; 273523-3  Uchwyt;  1

123; 265382-9  Śruba imbusowa M5X20;  1

124; 324559-6  Zaczep;  1

125; 233229-5  Sprężyna dociskowa 8;  1

126; 418655-1  ROD HOLDER;  1

127; 418655-1  ROD HOLDER;  1

128; 345535-7  Płytka łącząca;  1

130; 922116-0  Śruba imbusowa M4X12 W;  2

131; 922116-0  Śruba imbusowa M4X12 W;  1

132; 941051-3  Podkładka 4;  1

133; 257161-9  Pierścień 4;  1

134-1; 324675-4  ROD JOINT;  1

135-1; 324673-8  Pręt R;  1

136-1; 324674-6  Pręt F;  1

137; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  2

138; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  2

140; 922116-0  Śruba imbusowa M4X12 W;  2

141; 922116-0  Śruba imbusowa M4X12 W;  1

142; 941051-3  Podkładka 4;  1

143; 257161-9  Pierścień 4;  1

144-1; 324675-4  ROD JOINT;  1

145; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  2

146; 418655-1  ROD HOLDER;  1

147; 911323-0  Wkręt z łbem stożkowym ściętym M6X16 WR;  2

148; 687049-3  STRAIN RELIEF;  1

149; 251308-7  Wkręt z łbem stożkowym ściętym M4X10;  1

150; 664094-5  Kabel zasilający 1.25-5-0.5;  1

151; 345628-0  Płyta;  1

152; 416333-7  Płytka;  1

153; 911213-7  Wkręt z łbem stożkowym ściętym M5X12 WR;  2

154; 418655-1  ROD HOLDER;  1

155; 233229-5  Sprężyna dociskowa 8;  1

156; 324559-6  Zaczep;  1

157; 265382-9  Śruba imbusowa M5X20;  1

158; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  2

159-1; 318020-3  Blok regulacyjny;  1

160; 344529-9  Uchwyt ślizgowy;  2

161; 232174-1  Sprężyna płytkowa;  2

162; 345535-7  Płytka łącząca;  1

163; 416439-1  DUST GUIDE;  1

164; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16;  2

165-1; 318253-0  Rama;  1

166; 418917-7  DUST JOINT;  1

167; 266061-2  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X8;  2

168; 154599-8  Pokrywa ramy kpl.;  1

169; 911114-9  Wkręt z łbem stożkowym ściętym M4X10 WG;  1

170; 911333-7  Wkręt z łbem stożkowym ściętym M6X20 WR;  4

171; 416332-9  FRAME RETAINER;  2

172; 265460-5  Śruba z łbem sześciokątnym M6X20;  2

174; 266300-0  Wkręt samogwintujący z grubym łbem 4X18; 2

175; 413097-4  Pokrywa przesuwna;  1

176; 266035-3  Wkręt samogwintujący z łbem walcowym wypukłym CT 5X12;  4

177; 418918-5  SWITCH BOX;  1

178-1; 682103-8  Przelotka;  1

179-1; 265A48-7  TAPPING SCREW 4X18;  2

180; 687054-0  STRAIN RELIEF;  1

181; 418912-7  Podstawa wyłącznika;  1

183-1; 265A48-7  TAPPING SCREW 4X18;  2

184-1; 682103-8  Przelotka;  1

185-1; 265A48-7  TAPPING SCREW 4X18;  2

186; 687052-4  STRAIN RELIEF;  1

190; 266192-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14;  3

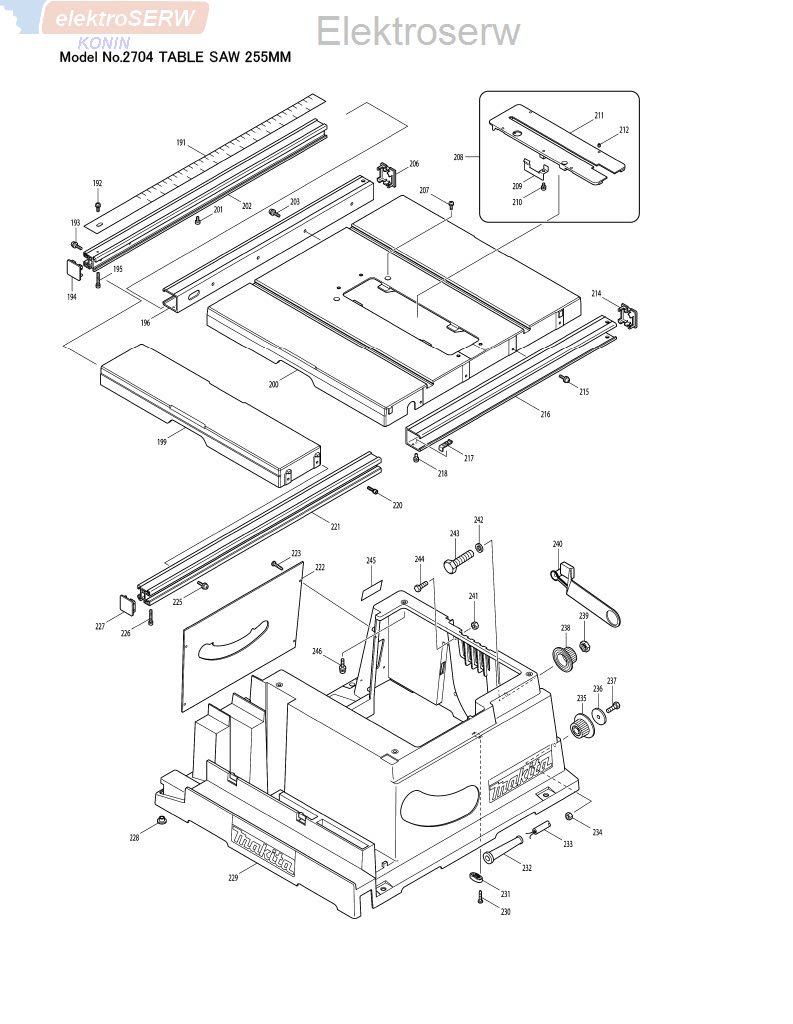

191; 816844-6  Skala wewnętrzna;  1

192; 251308-7  Wkręt z łbem stożkowym ściętym M4X10;  1

193; 911253-5  Wkręt z łbem stożkowym ściętym M5X30 WR;  2

194; 418908-8  Końcówka szyny wewnętrznej;  1

195; 922146-1  Śruba imbusowa M4X25 W;  1

196; 154705-5  Przednia szyna zewnętrzna kpl.;  1

C10; 816843-8  Zewnętrzna płyta z podziałką;  1

199; 317877-9  Stół pomocniczy;  1

200-1; 317876-1  Stół roboczy;  1

201; 922126-7  Śruba imbusowa M4X16 W;  1

202-1; 158104-3  Komplet przedniej prowadnicy wewnętrznej;  1

203; 911233-1   Wkręt z łbem stożkowym ściętym M5X20 WR;  4

206; 418907-0  Koniec szyny zewnętrznej;  1

207; 265045-7  Wkręt z łbem stożkowym ściętym M5X18;  2

208-1; 126901-5  Pokrywa środkowa kpl.;  1

211-1; 319717-7  Pokrywa środkowa;  1

212; 266264-8  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X6;  4

214; 418907-0  Koniec szyny zewnętrznej;  1

215; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  4

216; 317867-2  Szyna zewnętrzna tylna;  1

217; 345529-2  Ogranicznik szyny;  1

218; 251308-7  Wkręt z łbem stożkowym ściętym M4X10;  1

220; 922126-7  Śruba imbusowa M4X16 W;  1

221-1; 158103-5  Tylna szyna wewnętrzna kpl.;  1

222; 345533-1  Przednia pokrywa podstawy;  1

223-1; 266192-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14;  4

225; 911253-5  Wkręt z łbem stożkowym ściętym M5X30 WR;  2

226; 922146-1  Śruba imbusowa M4X25 W;  1

227; 418908-8  Końcówka szyny wewnętrznej;  1

228; 286212-1  CAP 20;  4

229; 154608-3  Podstawa kpl.;  1

C10; 810107-2  Etykieta ostrzegawcza;  1

C20; 819176-0  Płytka z logo Makita;  3

230-1; 265A48-7  TAPPING SCREW 4X18;  2

231; 687052-4  STRAIN RELIEF;  1

232-1; 682504-0  CORD GUARD 10-85;  1

233; 665865-3  Kabel zasilający 1.0-2-2.5;  1

234; 931302-2  HEX. NUT M6;  2

235; 271318-8  Gałka 37;  2

236; 941151-9  Podkładka 6;  2

237; 921342-8  Śruba z łbem sześciokątnym M6X25;  2

238; 271320-1  Gałka 37;  1

239; 252197-3  HEX.NUT M14;  1

240; 421926-7  HOLDER;  1

241; 931402-8  HEX. NUT M8;  1

242; 253797-2  Podkładka 14;  1

243; 265537-6  Śruba z łbem sześciokątnym M14X65;  1

244; 921462-8  Śruba z łbem sześciokątnym M8X40;  1

245; 861373-4  Tabliczka znamionowa 2704;  1

246; 911344-2  Wkręt z łbem stożkowym ściętym M6X25 WG;  4

247; 317865-6  Blok kątomierza;  1

248; 266364-4  Śruba z łbem kulistym i trzonem kwadratowym M8X35;  1

249; 345522-6  Prowadnica kątomierza;  1

250; 256769-6  Kołek 6;  1

251; 317872-9  Szyna kątowa;  1

252; 266378-3  Wkręt ustalający z gniazdem sześciokątnym (KONIEC WGŁĘBIONY) M5X5;  2

253; 345523-4  Ogranicznik kąta;  1

254; 324530-0  Sztyft skali;  1

255; 911138-5  Wkręt z łbem stożkowym ściętym M4X20 WR;  3

256; 931102-0  HEX. NUT M4;  3

257; 252650-9  THUMB NUT M8;  1

258-1; 273527-5  Uchwyt 28;  1

259; 922333-2  Śruba imbusowa M6X20 WR;  4

260; 317897-3  Liniał;  1

261; 345521-8  RULE GUIDE;  1

262; 317864-8  Adapter liniału;  1

263; 911108-4  Wkręt z łbem stożkowym ściętym M4X8 WR;  2

264; 418945-2  Soczewka;  1

265; 418943-6  Pokrywa;  1

266-1; 154699-4  RULE HOLDER COMPLETE;  1

C10; 816836-5  Naklejka z instrukcją;  1

267; 265768-7  Wkręt z łbem radełkowanym M6X52;  2

268; 418948-6  SQUARE GUIDE;  1

269; 265954-0  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X8;  1

270; 231485-1  Sprężyna dociskowa 4;  1

271; 418947-8  RULE HOLDER GUIDE;  1

272; 231485-1  Sprężyna dociskowa 4;  1

273-1; 345560-8  Płytka blokady;  1

274; 265155-0  Wkręt z łbem stożkowym ściętym M5X25;  1

275; 418946-0  Dźwignia;  1

276; 231297-2  Sprężyna dociskowa 9;  1

277; 418944-4  Dźwignia blokująca;  1

278; 253874-0  Podkładka 4;  1

279; 266020-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X12;  1

280; 911133-5  Wkręt z łbem stożkowym ściętym M4X18 WR;  4

281; 911238-1  Wkręt z łbem stożkowym ściętym M5X22 WR;  2

282; 345566-6  Krzywka rękojeści;  1

283-1; 140D16-8  HANDLE CAM SUPPORT COMPLETE;  1

C10; 345559-3  HANDLE CAM SUPPORT;  1

284; 256029-6  Kołek 8;  1

285; 256200-2  Kołek 5;  1

286; 911118-1  Wkręt z łbem stożkowym ściętym M4X12 WR;  4

287; 345564-0  LOCK PLATE STAY;  1

288; 256200-2  Kołek 5;  1

289; 345565-8  HOOK JOINT;  1

290; 265154-2  Wkręt z łbem stożkowym ściętym M5X655;  1

291; 324555-4  NUT M5;  1

292; 256262-0  Kołek 5;  1

293; 345562-4  Złącze części górnej prowadnicy;  1

294; 256262-0  Kołek 5;  1

295; 231683-7  Sprężyna skrętna 8;  1

296; 313123-8  Część górna prowadnicy;  1

297; 345563-2  RULER TOP GUIDE;  1

298; 911118-1  Wkręt z łbem stożkowym ściętym M4X12 WR;  2

299; 911118-1  Wkręt z łbem stożkowym ściętym M4X12 WR;  3

300-1; 140D15-0  RULER TOP SUPPORT COMPLETE;  1

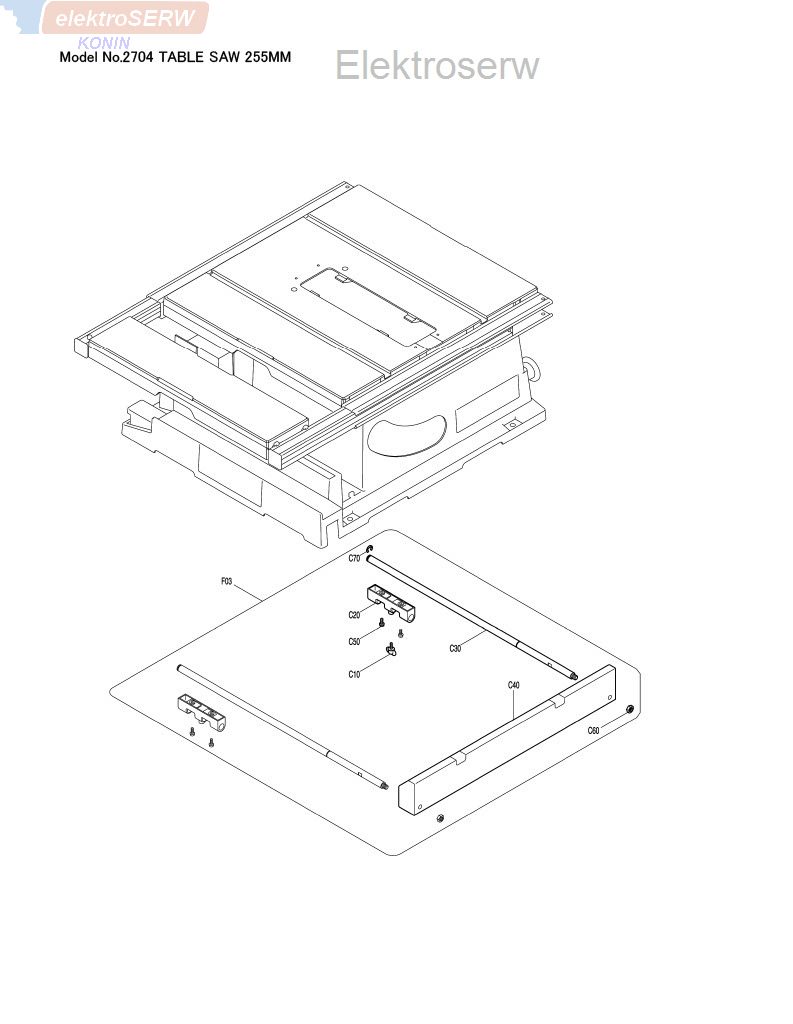

C10; 345561-6  RULER TOP SUPPORT;  1

301; 256262-0  Kołek 5;  1

302-1; 317895-7  RULER TOP HOLDER;  1

303-1; 317873-7  Kątomierz;  1

304-1; 127069-0  Kątomierz kpl.;  1

305-1; 122739-6  Prowadnica równoległa kpl.;  1

306; 265160-7  Wkręt z łbem wpuszczanym M4X8;  3

308; 267305-3  Podkładka 5/16";  1

309; 419219-4  Pokrywa kątomierza;  1

310; 257262-3  Pierścień 16;  1

311; 262559-7  Tuleja 14;  1

312; 345536-5  Pokrywa dolna;  1

313-1; 266192-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14;  4

314; 418618-7  Kołek;  1

315; 418618-7  Kołek;  1

316; 418616-1  SWITCH BUTTON ON;  1

317; 443103-1  Pierścień filcowy 6;  1

318; 443103-1  Pierścień filcowy 6;  1

319; 231025-5  Sprężyna dociskowa 8;  1

320; 231025-5  Sprężyna dociskowa 8;  1

321; 253186-1  Podkładka 7;  1

322; 253186-1  Podkładka 7;  1

323; 418617-9  SWITCH BUTTON OFF;  1

324; 652772-9  Przekaźnik 305.232.01;  1

325; 631613-2  Układ miękkiego startu;  1

326; 654561-8  Blok terminalu;  1

327; 645006-7  NOISE SUPPRESSOR;  1

328; 645105-5  NOISE SUPPRESSOR;  1

329; 646049-2  Cewka dławikowa;  1

330-1; 265740-9  Wkręt z łbem radełkowanym M5X15;  2

331; 317879-5  SLIDE ROD HOLDER;  2

332; 324564-3  Pręt tylny;  2

333; 345537-3  Stół tylny;  1

334-1; 922221-3  Śruba imbusowa M5X16 W;  4

335; 931502-4  HEX. NUT M10;  2

336-1; 961016-9  Pierścień blokujący (EXT) E-10;  2

337; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  1

A01-2; B-17712  T.C.T. SAW BLADE 260X30X24T;  1

A02; 419093-0  JOINT;  1

A03; 416772-1  PUSH STICK;  1

A04; 781038-1  Klucz 19;  1

A05; 782024-5  Klucz płaski 13-22;  1

A06; 783203-8  Klucz imbusowy 5;  1

E01; 213023-1  O-ring 4;  1
