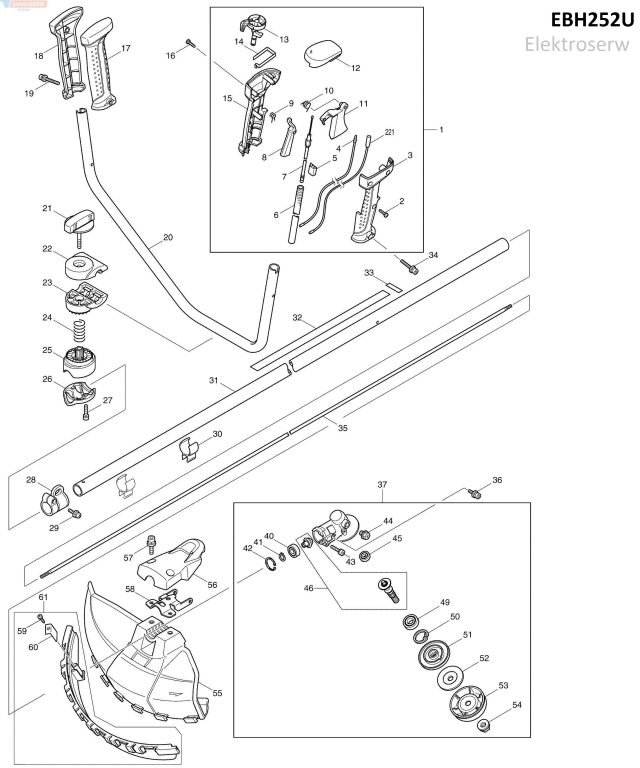

* Spis części do EBH252U - BRUSH CUTTER / podkaszarka / kosa spalinowa



pozycja artykułu, nr katalogowy, opis produktu, ilość:

001; 125544-0  Rękojeść sterująca kpl.;  1

002; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  3

003-2; 183A10-9  Obudowa dźwigni kpl.;  1

004; 638663-8  Moduł przewodu;  1

005; 451081-1  CABLE HOLDER;  1

006; 451213-0  CORRUGATE TUBE;  1

007; 168527-7  Linka gazu;  1

008; 451083-7  Dźwignia blokady włączenia;  1

009; 233541-3  Sprężyna skrętna 7;  1

010; 233540-5  Sprężyna skrętna 11;  1

011; 451084-5  Dźwignia przepustnicy;  1

012-1; 455722-1  Pokrywa włącznika;  1

013; 451082-9  Dźwignia przełącznika;  1

014; 232251-9  Sprężyna płytkowa;  1

015-2; 183A10-9  Obudowa dźwigni kpl.;  1

016; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  1

017-1; 188659-4  Zestaw uchwytu;  1

018-1; 188659-4  Zestaw uchwytu;  1

019; 922256-4  Śruba imbusowa M5X35 W;  1

020; 331862-8  Rękojeść 19;  1

021-1; 168796-0  Gałka 57;  1

022; 318429-9  HANDLE CLAMP;  1

023; 318428-1  HANDLE HOLDER;  1

024; 233202-5  Sprężyna dociskowa 20;  1

025; 318427-3  PIPE HOLDER;  1

026; 318426-5  PIPE CLAMP;  1

027; 922241-7  Śruba imbusowa M5X25 W;  2

028; 195143-2  Zestaw wieszaka;  1

029; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  1

030; 451526-9  WIRE CLAMP;  2

031; 140041-5  SHAFT PIPE COMPLETE;  1

032; 810536-9  Etykieta ostrzegawcza;  1

033-3; 801D19-4  Etykieta z numerem seryjnym;  1

034; 922256-4  Śruba imbusowa M5X35 W;  1

035-1; 327056-1  SHAFT;  1

036-1; 922206-9  Śruba imbusowa M5X10 W;  2

037-2; 123833-7  Obudowa przekładni kpl.;  1

040-1; 210157-1  BALL BEARING 609ZZ;  1

041-1; 257986-1  Pierścień ustalający (ZEWN.) S-9;  1

042-1; 257987-9  Pierścień ustalający (WEWN.) R-24;  1

043; 922241-7  Śruba imbusowa M5X25 W;  1

044; 265590-2  Śruba z łbem sześciokątnym M8X10 R;  1

046-3; 183K10-9  CUTTER SHAFT SET;  1

049; 210115-7  BALL BEARING 6001LLU;  1

050-1; 257407-3  Pierścień ustalający (WEWN.) R-28;  1

051-1; 326821-5  Podkładka ustalająca;  1

052; 346084-7  Podkładka zacisku;  1

053; 168526-9  Pokrywa kpl.;  1

054; 264025-0  HEX. NUT M10-17;  1

055-1; 452260-4  Osłona;  1

057-2; 266280-0  Śruba imbusowa M6X25;  2

058-1; 347012-5  PROTECTOR CLAMP 24;  1

059; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  1

060-1; 347050-7  Przecinak;  1

061-2; 135753-3  Zespół przedłużenia osłony;  1

062; 922226-3  Śruba imbusowa M5X18 W;  2

063; 922211-6  Śruba imbusowa M5X12 W;  1

064; 424191-7  Amortyzator rury wału napędowego 1;  1

065; 318270-0  Wspornik rury 1;  1

066; 318271-8  Wspornik rury 2;  1

067; 424107-2  Amortyzator rury wału napędowego 2;  1

068-1; 922222-1  Śruba imbusowa M5X16;  3

069; 318329-3  Obudowa sprzęgła;  1

070-1; 450569-8  SPACER;  1

071; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

072-2; 168809-7  Bęben sprzęgła;  1

073-1; 210111-5  BALL BEARING 6201LLU;  1

074; 962151-6  Pierścień ustalający (WEWN.) R-32;  1

075; 195144-0  Zestaw stojaków;  1

076; 911218-7  Wkręt z łbem stożkowym ściętym M5X14 WR;  2

077-1; 911213-7  Wkręt z łbem stożkowym ściętym M5X12 WR;  2

078; 450654-7  Pokrywa cylindra;  1

079; 819312-8  Etykieta z logo Makita;  1

080-1; 452144-6  Osłona wtyczki;  1

083-1; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  2

084; 266440-4  Śruba imbusowa M5X40;  2

085; 265184-3  Wkręt z łbem grzybkowym M5X5;  1

086; 345915-7  Pokrywa tłumika;  1

087; 168469-5  Tłumik;  1

088; 345916-5  Uszczelnienie tłumika;  1

089-1; 140B46-7  Pokrywa cylindra;  1

090; 162275-0  Uszczelka pokrywy górnej cylindra;  1

091-1; 922223-9  Śruba imbusowa M5X16 WR;  3

092; 168534-0  SPARK PLUG;  1

093; 162274-2  Uszczelka;  1

094; 318443-5  Pokrywa boczna cylindra;  1

095-2; 922217-4  Śruba imbusowa M5X14;  3

096; 450565-6  Wskaźnik poziomu oleju;  1

097; 424100-6  Uszczelka korka spustu oleju;  1

098; 162276-8  Uszczelka skrzynki;  1

099; 318442-7  Osłona oleju;  1

100-2; 922217-4  Śruba imbusowa M5X14;  4

101; 325666-8  Ciężar oleju;  1

102; 424202-8  OIL TUBE;  1

103; 282020-8  HOSE CLAMP;  1

104-2; 922112-8  Śruba imbusowa M4X10;  1

105; 318440-1 Płytka ustalająca;  1

106; 346083-9  Zawór przewodu;  1

107; 135375-9  Blok cylindra;  1

108; 424201-0  Zawór cylindra;  2

109-1; 922217-4  Śruba imbusowa M5X14;  8

110; 424200-2  SPACER;  2

111; 125554-7  Zespół wahacza;  2

112; 325668-4  SPRING RETAINER;  2

113; 234108-0  Sprężyna dociskowa 9;  2

114; 256200-2  Kołek 5;  1

115-1; 326367-1  Zawór dolotowy;  1

116-1; 326366-3  Zawór wylotowy;  1

117; 125552-1  Zespół przekładni krzywkowej;  1

118; 268238-5  Kołek 5;  1

119; 313169-4  Podnośnik krzywkowy;  2

120; 268239-3  Kołek 4;  1

121; 256865-0  Pręt 2.5;  2

122-1; 196595-0  Komplet pierścieni tłoka;  1

123; 233976-8  Zacisk;  2

124-1; 197453-3  Zestaw tłoka;  1

C10; 318441-9  Tłok;  1

125; 257781-9  Sworzeń tłoka;  1

126-1; 213089-1  Uszczelka olejowa 12;  1

127; 267400-9  Podkładka 23;  1

128-1; 135539-5  CRANKSHAFT ASSEMBLY;  1

129-1; 213769-9  Uszczelka olejowa 10;  1

130; 424105-6  PLUG CAP;  1

131; 324891-8  Sprężyna kapturka świecy;  1

132-1; 168816-0  Moduł;  1

133-1; 922138-0  Śruba imbusowa M4X20 WR;  2

134-1; 319012-5  Koło z wentylatorem;  1

135; 267812-6  Podkładka 6;  2

136-1; 161332-1  CLUTCH SHOE;  2

137; 267817-6  Podkładka 8;  2

138-1; 266864-4  Śruba pasowanya z łbem 6-kątowym M6X25;  2

139; 265577-4  Śruba z łbem sześciokątnym 6X16;  1

140-1; 231881-3  Sprężyna naciągu 7;  1

141-1; 127108-6  FUEL TANK CAP ASSEMBLY;  1

142-1; 127109-4  FUEL TANK CAP ASSEMBLY;  1

143; 140436-2  Komplet paska;  1

144; 810455-9  Tabliczka ostrzegawcza;  1

145; 424102-2  Płyta;  1

146; 424103-0  Płyta;  1

147; 424104-8  Amortyzator;  1

148; 450566-4  Zbiornik paliwa;  1

149-1; 163447-0  FUEL FILTER;  1

150; 345920-4  HOSE CLAMP;  1

151; 168472-6  TUBE COMPLETE;  1

152; 195146-6  Zestaw startowy odrzutu;  1

153; 168483-1  PULLEY;  1

154; 266585-8  Wkręt samogwintujący z grubym łbem 5X12;  1

155; 451938-6  Kołnierz;  1

156; 451937-8  Szpula;  1

157; 232258-5  Sprężyna spiralna;  1

158; 325923-4  Ramię wahliwe;  1

159; 424319-7  Uchwyt rozrusznika;  1

160; 444019-3  Linka rozrusznika;  1

161; 809115-8  Nalepka z nazwą modelu EBH252U;  1

162; 265188-5  Wkręt z łbem stożkowym ściętym M5X68;  2

163; 345919-9  Płyta;  1

164; 423376-2  Uszczelka korka spustu oleju;  1

165; 450560-6  Płytka dławika;  1

166; 911218-7  Wkręt z łbem stożkowym ściętym M5X14 WR;  1

167; 450561-4  Osłona filtra powietrza;  1

168; 443141-3  Filtr powietrza;  1

169; 443140-5  Filtr powietrza;  1

170; 345918-1  HOSE CLAMP;  1

171; 422041-0  BREATHER PIPE;  1

172; 422042-8  PIPE;  1

173; 125468-0  Płytka filtra kpl.;  1

C10; 140814-6  Komplet płytki filtra powietrza;  1

173-1; 123845-0  Płytka filtra kpl.;  1

C11; 455407-9  Płytka filtra powietrza;  1

174-1; 457241-3  Dźwignia dławika;  1

175-1; 213094-8  O-ring 15;  1

176-1; 424938-9  Zawór cylindra;  1

177-1; 213093-0  O-ring 14;  1

178-1; 457240-5  Płytka zaworu zwrotnego;  1

179-1; 424937-1  Zawór cylindra;  1

180-1; 161572-1  Uszczelka separatora;  1

181-1; 161571-3  Płytka separatora;  1

182; 413121-3  Uszczelka gaźnika;  1

183; 922228-9  Śruba imbusowa M5X18 WR;  2

184; 450559-1  Izolator;  1

187; 324961-3  INTAKE PIPE;  1

188; 413120-5  Uszczelnienie izolatora;  1

189; 213078-6  O-ring 10;  1

190; 922213-2  Śruba imbusowa M5X12 WR;  1

191; 450562-2  CLAMP;  1

193; 168497-0  Gażnik dpc;  1

194; 140437-0  PUMP BODY;  1

195-1; WJ00014070  INLET SCREEN;  1

196; 442154-1  Uszczelka gaźnika;  1

197-2; WJ00095586  DIAPHRAGM ASS'Y;  1

198; 140438-8  AIR PURGE BODY;  1

199; 424314-7  PRIMER PUMP;  1

200; 346270-0  Pokrywa pompy primer;  1

201; 266582-4  Wkręt samogwintujący z łbem płasko-soczewkowym 3X24;  4

202-1; WJ00009599  PUMP DIAPHRAGM;  1

203; 442155-9  Uszczelka pompy;  1

204; 325924-2  Dysza;  1

205; 213538-8  O-ring 2;  1

206; 234183-6  Sprężyna 5-9;  1

207-1; WJ00096364  SCREW M3X8 WITH WASHER;  2

208; 325922-6  SWIVEL;  1

209; 413140-9  Podkładka;  1

210; 257964-1  Pierścień blokujący (EXT) E3;  1

212; 345964-4  TANK GUARD;  1

213-1; 814998-3  Etykieta z numerem seryjnym;  1

214; 911148-2  Wkręt z łbem stożkowym ściętym M4X25 WR;  2

215-1; 911213-7  Wkręt z łbem stożkowym ściętym M5X12 WR;  2

216; 331835-1  SPACER;  2

217; 345963-6  CLAMP;  1

218-1; 632E38-3  Moduł przewodu;  1

219-1; 632E39-1  Moduł przewodu;  1

220; 324980-9  Wychwytnik iskier;  1

221; 638671-9  Moduł przewodu;  1

222; 413143-3  Podkładka;  2

A01-1; 122906-3  BAND ASSY;  1

C10; 140400-3  Zaczep kpl.;  1

A02; 242072-1  Butelka na olej;  1

A03; 783013-3  Wkrętak 16-17;  1

A04-2; 783217-7  Klucz imbusowy 5;  1

A05-1; 783202-0  Klucz imbusowy 4;  1

A06; 831304-7  Torba na akcesoria;  1

A07-1; 456924-2  Osłona narzędzia;  1

A08-2; D-66008  BRUSH CUTTER BLADE230X4T;  1

A09; 197993-1  Głowica żyłkowa kpl. 95-M10L;  1

E02; 819431-0  Znacznik ostrzegawczy;  1
