* Lista części do EA6100P - PETROL CHAIN SAW / spalinowa piła / pilarka łańcuchowa



pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001-1; 168507-3  TANK CAP COMPLETE;  1

002-1; 213080-9  O-ring 29.5;  1

003; 908006145  H.L. SOCKET HEAD BOLT M6X14;  1

004; 181114301  DAMPING SPRING, CPL.;  1

005-1; 163499-1  SUCTION HEAD;  1

006; 130114600  TANK CPL. BLUE;  1

007; 965452660  FUEL TUBE 3MM RED (L=1M);  1

008; 130117040  THROTTLE CONTROL CABLE;  1

009-1; 424755-7  TUBE 2.5-93;  1

010; 195114060  NIPPLE;  1

011; 963211020  O RING;  1

012; 130114050  FUEL LINE;  1

013; 038117030  ROCKER;  1

014; 130117050  GRIP OUTER SHELL;  1

015-1; 266478-9  Wkręt samogwintujący z gniazdem 6-karbowym 5.5X16;  1

016; 130117060  TENSION SPRING; 1

017; 038117020  CATCH LEVER;  1

018; 130117010  THROTTLE LEVER;  1

019-1; 195762-4  Zestaw zaworu powietrza;  1

020-1; 268335-7  Kołek 3;  2

021; 130148650  COVER HANDLE HEATING;  1

022; 130114400  DAMPING SPRING CPL.;  1

023; 181114301  DAMPING SPRING, CPL.;  1

024-1; 140G05-1  TUBULAR HANDLE CPL.;  1

025; 130310850  HANDLE COVER MAKITA BLACK;  1

026-1; 908006145  H.L. SOCKET HEAD BOLT M6X14;  1

027-2; 266475-5  Wkręt samogwintujący z gniazdem 6-karbowym 5.5X20;  1

028-2; 266475-5  Wkręt samogwintujący z gniazdem 6-karbowym 5.5X20;  3

029-1; 266605-8  Śruba z gniazdem 6-karbowym M5X16;  1

030-1; 252238-5  HEX. LOCK NUT M5-8;  1

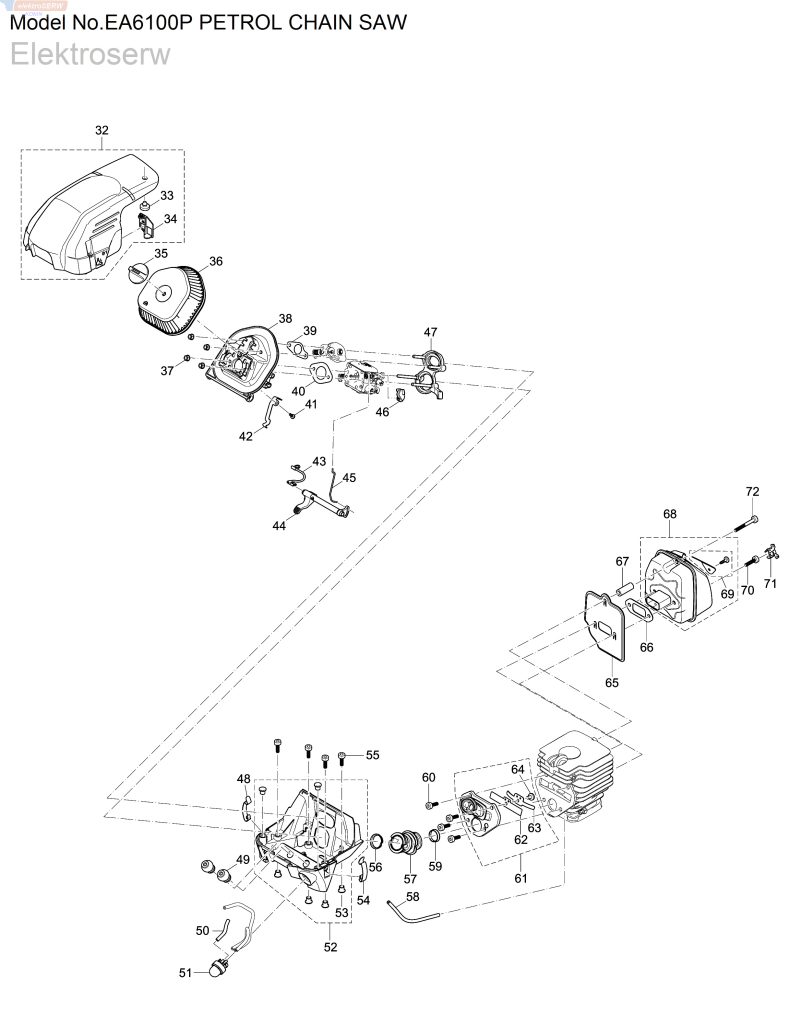

032; 130118600  AIR FILTER ELEMENT COVER;  1

033-1; 424878-1  BUFFER;  1

034; 130118140  ANTI ICING PLATE;  1

035; 130173060  CLAMPING BOLT;  1

036; 130173010  AIR FILTER ELEMENT;  1

037-1; 264119-1  HEXAGONAL NUT M4;  4

038-1; 130171011  INTAKE MANIFOLD;  1

039-1; 346955-8  Uszczelka zaworu powietrza;  1

040-1; 346956-6  Uszczelka kolektora;  1

041-1; 251533-0  TAPPING SCREW 3.5X10;  1

042; 130155010  CONTACT SPRING;  1

043; 130147020  EARTH CABLE;  1

044; 130155020  CHOKE LEVER;  1

045; 130155040  CHOKE SHAFT;  1

046; 175155082  THROTTLE CONTROL CABLE FIXTURE;  1

047; 130131070  FLANGE RING;  1

048-1; 347071-9  CLAMP;  1

049; 038171030  HOLDER;  2

050-1; 424755-7  TUBE 2.5-93;  1

051; 130153500  PRIMER;  1

052; 130131600  CARBURETOR HOUSING BLUE ASSY;  1

053-1; 326780-3  BUSH;  6

054-1; 347071-9  CLAMP;  1

055-1; 266605-8  Śruba z gniazdem 6-karbowym M5X16;  4

056; 130131020  INSERT FOR SUCTION HOSE;  1

057-1; 130131032  SUCTION HOSE;  1

058-1; 424755-7  TUBE 2.5-93;  1

059; 130131050  INSERT;  1

060-1; 266986-0  Śruba z gniazdem 6-karbowym M5X14;  4

061-1; 130131161  AIR HOSE COMPLETE;  1

062-1; 346951-6  Zawór przewodu;  1

063-1; 310674-2  Ogranicznik zaworu;  1

064-2; 266985-2  Śruba z gniazdem 6-karbowym M4X8;  1

065; 130174090  HEAT INSULATION PLATE;  1

066-1; 346876-4  Uszczelnienie tłumika;  1

067-1; 325939-9  Linka łącząca;  1

068-1; 161513-7  MUFFLER CPL.;  1

069; 130174150  SPARK ARRESTER SCREEN CPL.;  1

070-2; 266476-3  Śruba z gniazdem 6-karbowym M5X20;  2

071; 038174451  PLUG FOR MUFFLER TUBE;  2

072-1; 266943-8  Śruba z gniazdem 6-karbowym M5X40;  1

073-1; 266474-7  Śruba z gniazdem 6-karbowym M5X9;  1

074; 130173080  SUCTION PIPE;  1

075-1; 266474-7  Śruba z gniazdem 6-karbowym M5X9;  1

076; 130111090  CLAMP;  1

077-1; 213814-0  Pierścień promieniowy;  1

078-1; 347071-9  CLAMP;  1

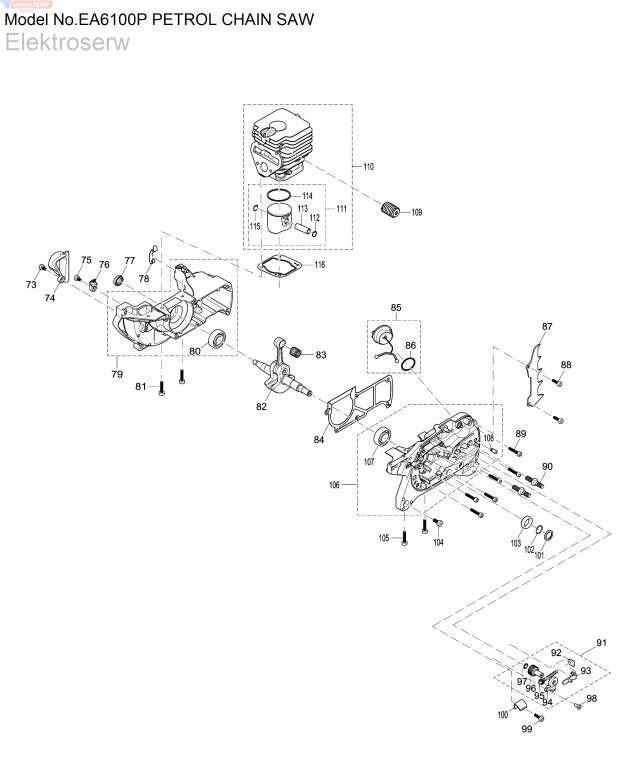

079-1; 140R07-3  CRANKCASE MS BLUE COMPLETE;  1

080-1; 211154-0  BALL BEARING 6202;  1

081-1; 266984-4  Śruba z gniazdem 6-karbowym M5X25;  2

082-1; 143709-2  CRANKSHAFT CPL.;  1

083-2; 212164-0  Łożysko igiełkowe;  1

084; 130111070  CRANK CASE GASKET;  1

085; 168507-3  TANK CAP COMPLETE;  1

086; 213080-9  O-ring 29.5;  1

087; 130250010  SPIKE BAR;  1

088-1; 266605-8  Śruba z gniazdem 6-karbowym M5X16;  2

089-1; 266880-6  Śruba z gniazdem 6-karbowym M5X25;  6

090-1; 266978-9  BOLT;  2

091-1; 130213160  CHAIN TENSIONER CPL.;  1

092; 181213260  TENSIONING SCREW BEARING;  1

093-2; 130213251  TENSION SLIDE;  1

094-2 ;452667-4  Pokrywa przekładni;  1

095-1; 227743-1  Koło zębate śrubowe 11;  1

096-1; 227744-9  Koło zębate śrubowe 18;  1

097; 963207020  O RING;  1

098-1; 266484-4  Śruba z gniazdem 6-karbowym M5X12;  1

099; 908006145  H.L. SOCKET HEAD BOLT M6X14;

100-1; 181111051  CHAIN CATCH;  1

101-1; 346872-2  Pierścień blokujący;  1

102-1; 234366-8  Pierścień osadczy 16X1;  1

103-1; 213814-0  Pierścień promieniowy;  1

104; 908006145  H.L. SOCKET HEAD BOLT M6X14;  1

105-1; 266984-4  Śruba z gniazdem 6-karbowym M5X25;  1

106-1; 140R06-5  CRANKCASE CS BLUE COMPLETE;  1

107-1; 211154-0  BALL BEARING 6202;  1

108-1; 168504-9  Zawór odpowietrzający;  1

109; 181114401  DAMPING SPRING,CPL.;  1

110; 130131150  CYLINDER 47 & PISTON SET;  1

111-1; 191L97-3  PISTON SET;  1

112-1; 234390-1  Zacisk tłoka 11;  1

113-1; 257846-7  Sworzeń tłoka;  1

114-1; 257384-9  Pierścień tłoka D47;  1

115-1; 234390-1  Zacisk tłoka 11;  1

116-1; 346950-8  Uszczelka podstawy cylindra;  1

117; 980115856  LABEL EA6100P;  1

118; 130160600  STARTER ASSY BLUE;  1

118-1; 130160602  STARTER ASSY BLUE;  1

118-2; 144002-7  STARTING DEVICE CPL;  1

119-1; 452458-3  Uchwyt startera;  1

120-2; 266476-3  Śruba z gniazdem 6-karbowym M5X20;  4

122-1; 140587-1  Komplet sprężyny zwijającej;  1

123-1; 456308-4  Bęben rozrusznika;  1

124-1; 234193-3  SPRING EASY START;  1

125-1; 456309-2  Łatwe uruchamianie prowadnicy;  1

126-1; 266616-3  Wkręt;  1

127-1; 444022-4  STARTER ROPE;  1

128; 130118040  AIR GUIDE PLATE;  1

129-1; 264022-6  HEX. NUT M8X1;  1

130-1; 267822-3  Podkładka sprężynowa 8;  1

131-1; 143704-2  Komplet koła zamachowego;  1

C10; 347384-8  Zapadka;  2

C20; 232455-3  Sprężyna skrętna 13;  2

C30; 266626-0  Wkręt samogwintujący z gniazdem 6-karbowym 5X12;  2

133-1; 266472-1  Śruba z gniazdem 6-karbowym M5X20;  2

134-1; 130143101  IGNITION COIL COMPLETE;  1

135; 957604260  PLUG CAP COMPLETE;  1

136-1; 234358-7  Sprężyna zacisku;  1

137-1; 424696-7  Przelotka;  1

138-1; 168648-5  SPARK PLUG (BPMR7A);  1

139; 181245100  OIL LINE CPL.;  1

140-1; 231975-4  Sprężyna;  1

141; 001245020  HOSE STEM;  1

142-3; 161346-0  OIL PUMP COMPLETE;  1

143-1; 266484-4  Śruba z gniazdem 6-karbowym M5X12;  1

144-1; 424178-9  OIL TUBE;  1

145-1; 450956-1  PUMP DRIVE;  1

146-1; 267389-1  Podkładka 12;  1

147-2; 127443-2  CLUTCH ASSEMBLY;  1

148-2; 232352-3  Sprężyna naciągu 6;  3

149-1; 181224090  FLAT WASHER 10;  1

150-2; 144765-5  CLUTCH DRUM COMPLETE;  1

151-1; 212082-2  NEEDLE BEARING 1012;  1

152; 181224040  RIM SPROCKET .325" SM7-7;  1

153-1; 346029-5  BRAKE BAND;  1

154-1; 267820-7  Podkładka 29;  1

155-1; 259045-7  Pierścień blokujący (EXT) E-8;  1

156-1; 130213191 1

157; 908105124  H.L.S. FLAT HEAD BOLT M5X12;  4

158; 130213600  SPROCKET GUARD CPL.;  1

159-1; 252145-2  COLLARED HEX NUT M8;  2

160; 130213200  HAND GUARD CPL.;  1

161-2; 818N32-5  CAUTION LABEL;  1

162-1; 325604-0  BUSH;  1

163-1; 450926-0  Obudowa ogranicznika;  1

164-1; 231870-8  Sprężyna naciągu 10;  1

165-1; 163500-2  Płytka łącząca;  1

166-1; 257934-0  Pierścień blokujący E-4;  1

167-1; 143441-8  AIR HEAD COMPLETE;  1

169; 130153100  CARBURETOR;  1

170-1; 130153150  THROTTLE KIT;  1

171; 130153130  REPAIR KIT;  1

172-2; 130153140  GASKET & DIAPHRAGM KIT;  1

173; 130153160  CHOKE KIT;  1

174-2; 267821-5  Podkładka sprężynowa 5;  1

A01; 528099664  SAW CHAIN 3/8" .058" L64 FC MB;  1

A02-2; 162832-4  GUIDE BAR 18;  1

A03; 952020650  BAR COVER 18-20"45-50CM MAKITA;  1

A04-2; 782033-4  Klucz uniwersalny 13/19;  1

A05-1; 782025-3  Wkrętak torx;  1

A06-1; 783012-5  Śrubokręt;  1

A07-1; 831340-3  Torba na klucze montażowe;  1
