* Lista części do DLM382

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

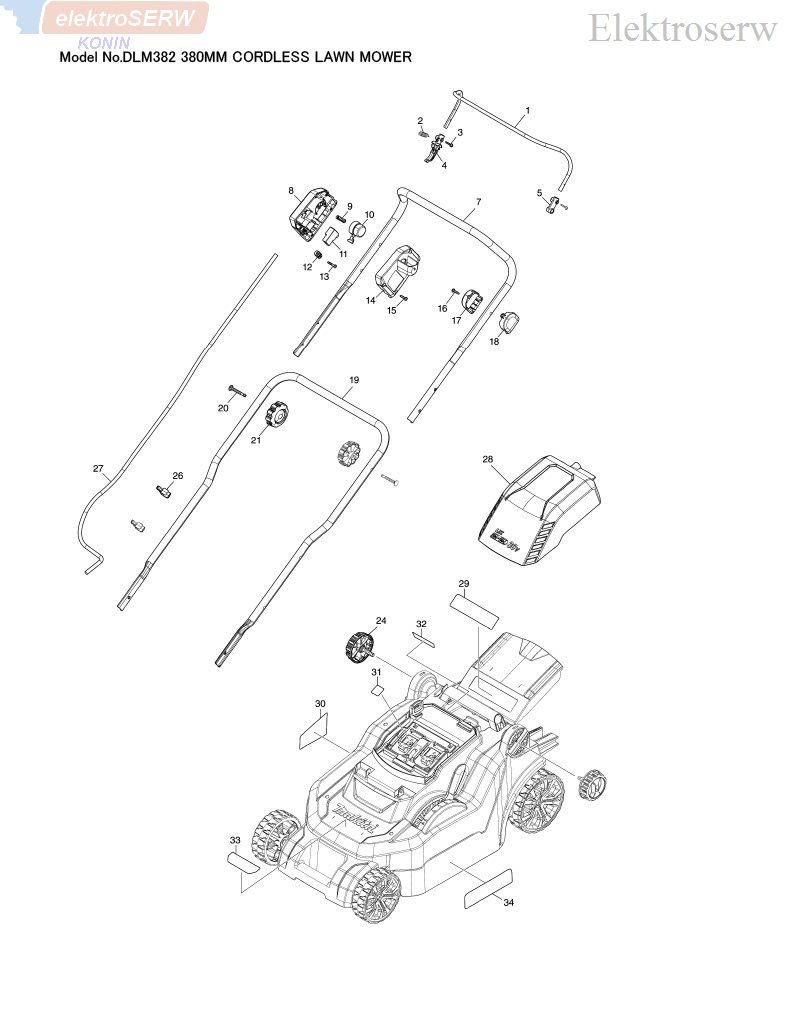

001; 326636-0  Dźwignia przełącznika; 1

002; 231876-6  Sprężyna naciągu 9; 1

003; 911138-5  Wkręt z łbem stożkowym ściętym M4X20 WR; 2

004; 455075-8  Dźwignia; 1

005; 455078-2  Ramię; 1

007; 143510-5  UPPER PIPE COMPLETE; 1

008; 459804-1  SWITCH BOX; 1

009; 233068-3  Sprężyna dociskowa 6; 1

010; 455074-0  SWITCH BUTTON; 1

011; 650730-9  Przełącznik; 1

012; 687124-5  STRAIN RELIEF; 1

013; 265999-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X25; 2

014; 140N15-0  SWITCH BOX COVER COMPLETE K; 1

C10; 890374-5  Naklejka z instrukcją; 1

015; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 4

016; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

017; 456352-1  Pokrywa osłony włącznika; 1

018; 456351-3  Osłona włącznika; 1

019; 327413-3  LOWER PIPE; 1

020; 265A14-4  Śruba z łbem kulistym i trzonem kwadratowym M6X50; 2

021; 264070-5  THUMB NUT M6; 2

024; 266729-0  Wkręt z łbem radełkowanym M8X35; 2

026; 459809-1  HOLDER; 2

027; 660393-3  POWER SUPPLY CORD; 1

028; 140N21-5  BATTERY COVER COMPLETE E; 1

C10; 8005W1-7  CAUTION LABEL; 1

029; 890375-3  Etykieta ostrzegawcza; 1

030; 856L30-9  DLM382 NAME PLATE; 1

031; 856L35-9  DLM382 SERIAL NO. LABEL; 1

032; 8005W9-1  INDICATION LABEL; 1

033; 8005W7-5  INDICATION LABEL; 1

034; 8005W8-3  INDICATION LABEL; 1

035; 266459-3  Wkręt samogwintujący z grubym łbem 5X25; 2

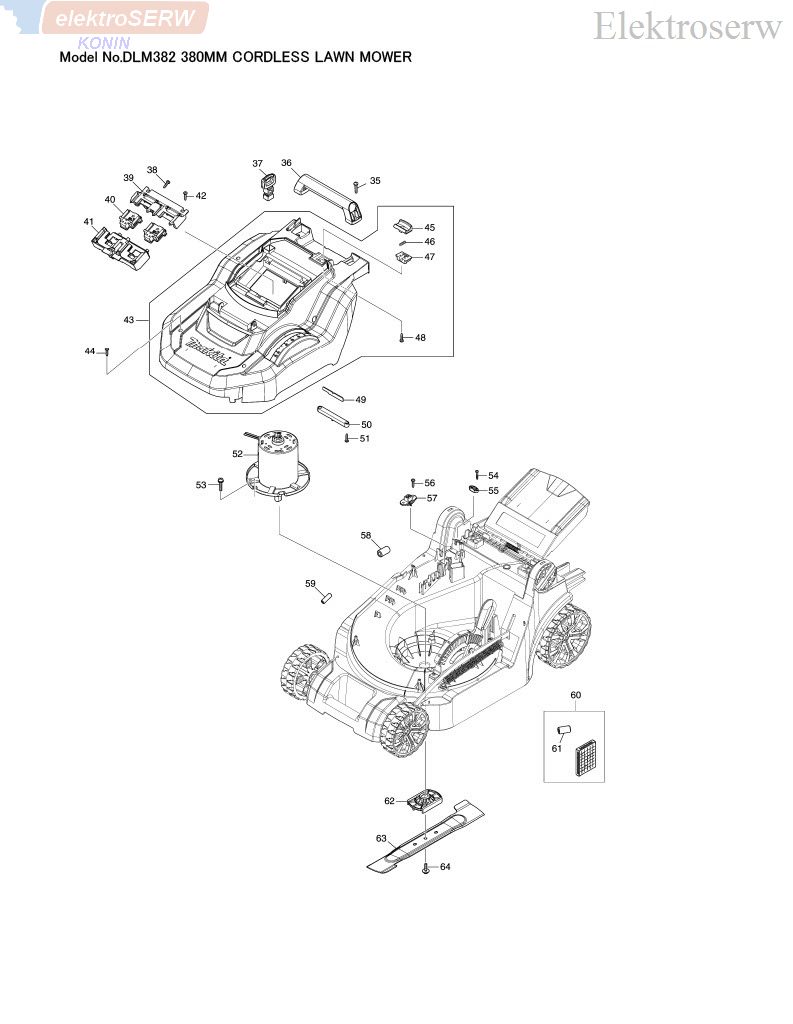

036; 273675-0  Uchwyt A; 1

037; 643890-4  Klin; 1

038; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 3

039; 183N35-1  TERMINAL HOUSING SET; 1

C10; 263005-3  Sztyft gumowy 6; 4

040; 644809-6  Zacisk; 2

041; 183N35-1  TERMINAL HOUSING SET; 1

C10; 263005-3  Sztyft gumowy 6; 4

042; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 3

043; 127393-1  COWLING M ASSEMBLY; 1

044; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 4

045; 453250-0  Dźwignia blokująca; 1

046-1; LC233173-6  COMPRESSION SPRING 4; 1

047; 453251-8  LOCK LEVER SUPPORT; 1

048; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

049; 620B91-3  LED CIRCUIT; 1

050; 455070-8  Osłoda diody LED; 1

051; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

052A; 629A17-6  DC MOTOR; 1

052B; 629A17-6  DC MOTOR; 1

052C; 629A17-6  DC MOTOR; 1

053; 266774-5  Wkręt z łbem stożkowym ściętym M6X30 WR; 3

054; 265999-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X25; 2

055; 687124-5  STRAIN RELIEF; 1

056; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

057; 638946-6  Moduł przewodu; 1

058; 688162-0  LINE FILTER; 1

059; 688165-4  LINE FILTER; 2

060; 632P17-7  CONTROLLER UNIT; 1

C10; 654208-4  Gniazdko; 1

061; 688162-0  LINE FILTER; 1

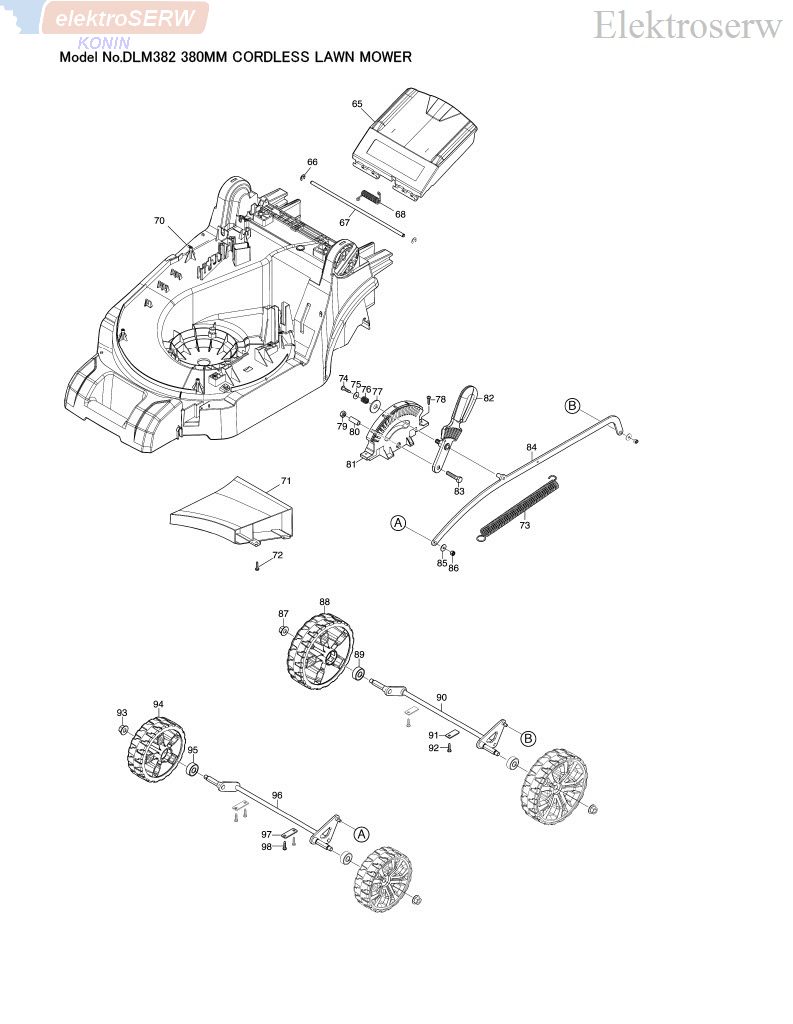

062; 459811-4  BLADE SUPPORT; 1

063; 191D41-2  BLADE 380 SET; 1

064; 256933-9  HEX. HEAD BOLT M8X35 WITH WG; 1

065; 140S15-0  REAR FLAP COMPLETE; 1

066; LC961018-5  STOP RING (EXT) E-5; 2

067; 259068-5  ROD 6; 1

068; LC233597-6  TORSION SPRING 8; 1

070; 459777-8  DECK; 1

C10; 346544-9  PLATE NUT M8; 2

C20; 931302-2  HEX. NUT M6; 3

071; 412272-9  UNDER COVER; 1

072; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 3

073; LC231875-8  TENSION SPRING 16; 1

074; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

075; LC267102A7  FLAT WASHER 4; 1

076; LC231297-2  COMPRESSION SPRING 9; 1

077; LC253808A3  FLAT WASHER 9; 1

078; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

079; 931302-2  HEX. NUT M6; 1

080; LC257670A8  SLEEVE 6; 1

081; 453255-0  Płytka regulacyjna; 1

082; 459099-6  CHANGE LEVER; 1

083; LC921352-5  HEX.BOLT M6X30; 1

084; 347571-9  CONNECTING ROD; 1

085; LC941101-4  FLAT WASHER 5; 2

086; 252103-8  HEX. LOCK NUT M5-8; 2

087; LC252145-2  COLLARED HEX. NUT M8; 2

088; 459101-5  REAR WHEEL; 2

089; LC210070-3  BALL BEARING 6200ZZ; 2

090; 162683-5  REAR SHAFT; 1

091; LC346545-7  PLATE; 2

092; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

093; LC252145-2  COLLARED HEX. NUT M8; 2

094; 459100-7  FRONT WHEEL; 2

095; LC210070-3  BALL BEARING 6200ZZ; 2

096; 162682-7  FRONT SHAFT; 1

097; 341462-6  Płyta; 2

098; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 4

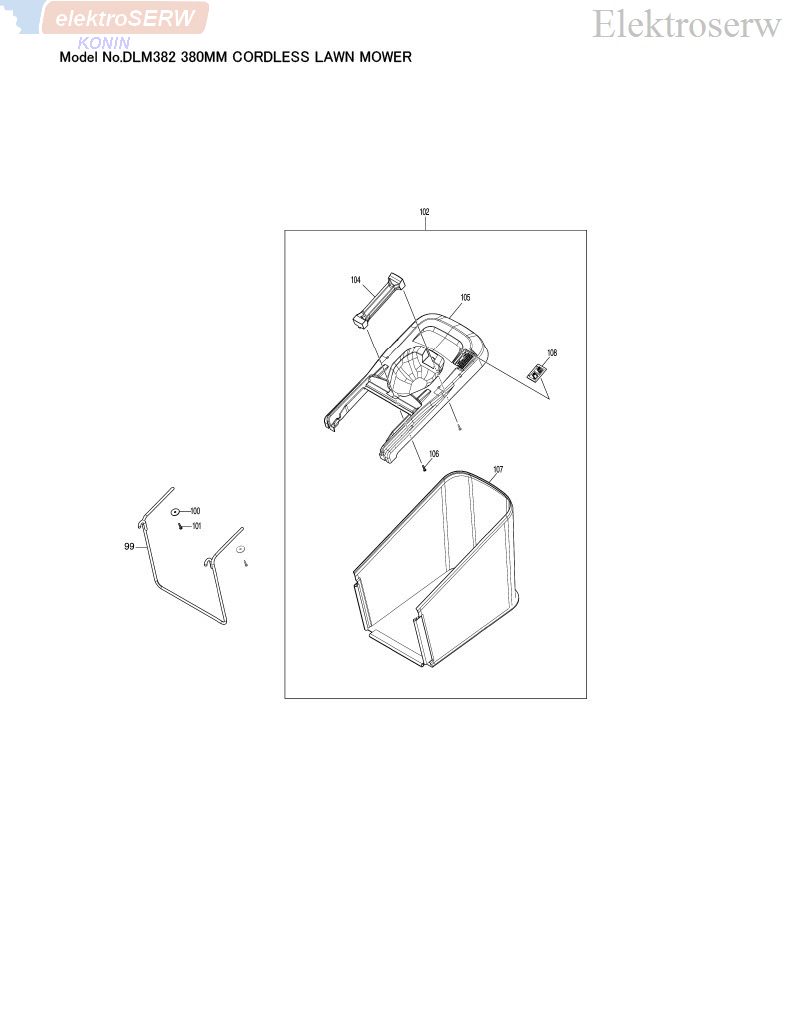

099; 327411-7  REAR BAG ROD; 1

100; 267438-4  Podkładka 5; 2

101; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

102; 127392-3  REAR BAG ASSEMBLY M; 1

104; 273676-8  GRIP B; 1

105; 459812-2  REAR BAG COVER; 1

106; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 2

107; 162684-3  REAR BAG; 1

108; 459806-7  INDICATOR M; 1

A01; 782016-4  Klucz płaski 13; 1

A02B; ***DC18RD  DC18RD TWO PORT FAST CHARGER; 1

A02C; ***DC18SH  DC18SH TWO PORT CHAGER; 1

A03B; 197280-8  Akumulator kpl. BL1850B; 2

A03C; 197265-4  Akumulator kpl. BL1840B; 2

E01; 819M64-9  SOUND 91DB LABEL; 1
