• Makita obudowa przekładni - używana sprawna
• Pozycja na schemacie nr 47
•

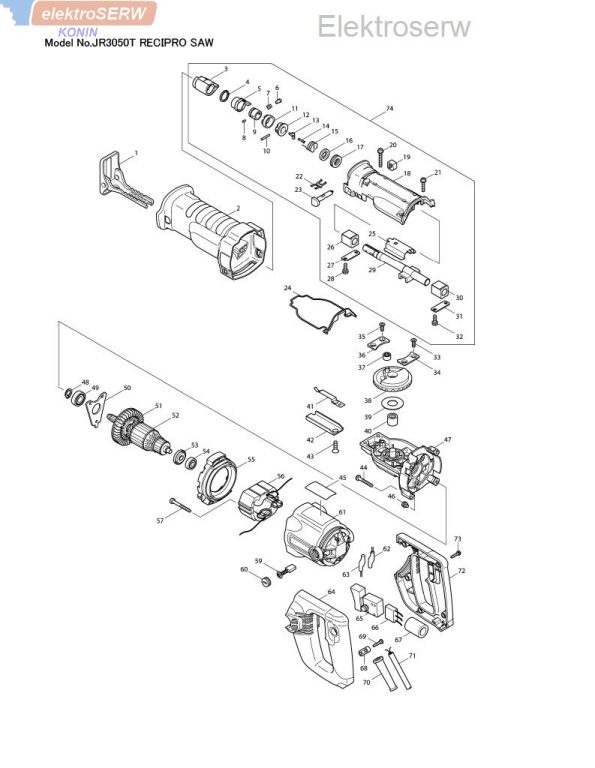

• Lista części do JR3050T - RECIPRO SAW / piła / pilarka szablasta

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 165396-7  SHOE;  1

002; 421892-8  Osłona izolacyjna;  1

003-1; 424147-0  Osłona;  1

004-2; 257430-8  RETAINING RING(EXT)18;  1

005-2; 310285-3  Tuleja napędowa;  1

006-1; 256492-3  Sztyft ramienny. 5;  1

007; 233345-3  Sprężyna dociskowa 6;  1

008; 268094-3  Kołek 3;  1

009-2; 327043-0  GUIDE SLEEVE;  1

010; 256158-5  Kołek 3;  1

011; 417791-0  DRIVING SLEEVE GUIDE;  1

012; 418311-3  Tuleja;  1

013; 345214-7  Płytka dociskowa;  1

014; 233025-1  Sprężyna dociskowa 2;  1

015-1; 231687-9  Sprężyna skrętna 17;  1

016; 213151-2  Uszczelka olejowa 14;  1

017; 213174-0  X-ring 14;  1

018; 154499-2  Komplet pokrywy obudowy przekładni;  1

019; 418806-6  CAP;  1

020; 911258-5  Wkręt z łbem stożkowym ściętym M5X35 WR;  2

021; 911243-8  Wkręt z łbem stożkowym ściętym M5X25 WR;  2

022; 232221-8  Sprężyna płytkowa A;  1

023; 162236-0  SHIFT BUTTON;  1

024; 421893-6  Pierścień uszczelniający;  1

025; 345480-6  Płytka ślizgowa;  1

026; 214169-6  PLANE BEARING 14;  1

027; 341462-6  Płyta;  1

028; 911225-0  Wkręt z łbem stożkowym ściętym M5X16 WM;  2

029-3; 168405-1  SLIDER;  1

030; 214169-6  PLANE BEARING 14;  1

031; 341462-6  Płyta;  1

032; 911225-0  Wkręt z łbem stożkowym ściętym M5X16 WM;  2

033; 265148-7  Wkręt z łbem wpuszczanym i gniazdem 6-karbowym M5X14;  2

034; 345478-3  Płytka przekładni;  1

035; 265148-7  Wkręt z łbem wpuszczanym i gniazdem 6-karbowym M5X14;  2

036; 345478-3  Płytka przekładni;  1

037; 212001-8  NEEDLE BEARING 708;  1

037-1; 212959-1  NEEDLE BEARING 708;  1

038-1; 125283-2  Zespół przekładni;  1

C10; 154476-4  Komplet przekładni;  1

039; 267290-0  Podkładka 18;  1

040; 212115-3  NEEDLE BEARING 1216;  1

041; 232222-6  Sprężyna płytkowa B;  1

042; 345479-1  SHOE GUIDE;  1

043-1; 265165-7  Wkręt z łbem wpuszczanym i gniazdem 6-karbowym M6X16;  1

044-1; 266373-3  Wkręt samogwintujący z grubym łbem 5X35;  4

045; 861094-8  Tabliczka znamionowa JR3050T;  1

046-1; 265530-0  Śruba imbusowa M5X8;  3

047; 154497-6  Obudowa przekładni kpl.;  1

048; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

049; 210102-6  BALL BEARING 6001DDW;  1

050; 285718-6  BEARING RETAINER;  1

051; 241863-7  Wentylator 70;  1

052; 513598-3  Wirnik silnika elektrycznego kpl. 220-240V;  1

053; 681644-1  Podkładka izolacyjna;  1

054; 210029-0  BALL BEARING 608ZZ;  1

055; 418805-8  Płytka progu kierującego;  1

056; 525713-7  Stojan kpl. 220-240V;  1

C10; 654020-2  Zacisk pierścienia 36L;  2

C20; 654501-6  Złącze nieizolowane P-1.25;  2

057-2; 266056-5  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X45;  2

059; 191963-2  Szczotki węglowe;  1

060; 643750-0  BRUSH HOLDER CAP 7-11;  2

061; 154498-4  Komplet obudowy silnika;  1

C10; 643708-9  Uchwyt szczotek węglowych 5-11;  2

064; 183920-4  Rękojeść kpl.;  1

065; 650543-8  Przełącznik TG843TB-1;  1

066; 645200-1  NOISE SUPPRESSOR;  1

067; 685722-9  Gąbka;  1

068-2; 687124-5  STRAIN RELIEF;  1

069; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

070-1; 682573-1  CORD GUARD 10;  1

071-1; 665890-4  Kabel zasilający 1.0-2-4.0;  1

072; 183920-4  Rękojeść kpl.;  1

073; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  5

074; 125523-8  Zespół pokrywy obudowy przekładni;  1

074-1; 127399-9  GEAR HOUSING COVER ASSEMBLY;  1

A01-2; 821621-3  Walizka plastikowa;  1

C10; 162315-4  Zatrzask;  2

A02-1; B-05038  RECIPRO SAW BLADE FOR METAL;  1

A03; B-05044  RECIPRO SAW BLADE FOR PLYWOOD;  1

A04; B-05153  RECIPRO SAW BLADE FOR WOOD;  1
