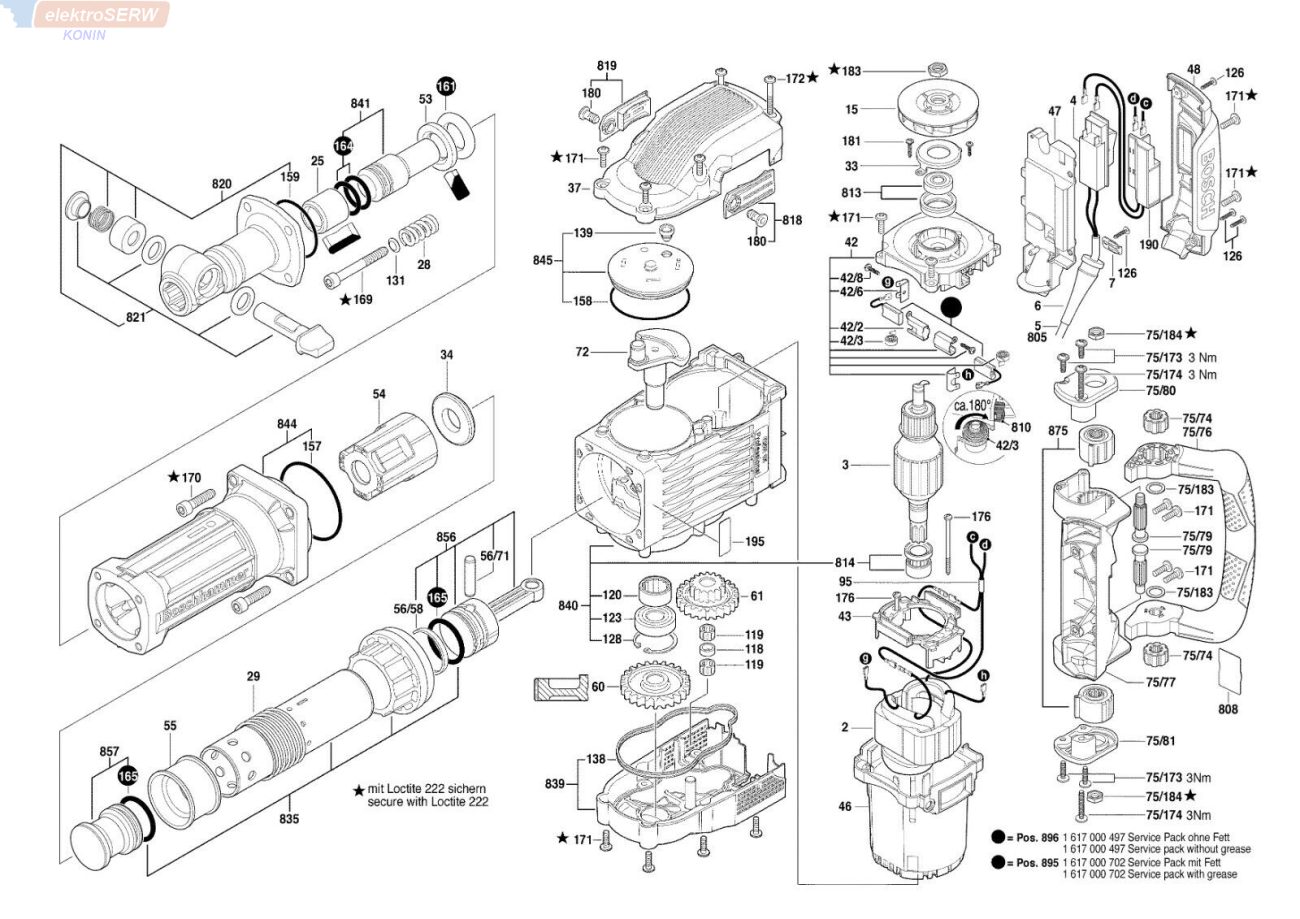

Schemat oraz lista części do młota udarowego / kującego / wyburzeniowego MH 16 XE 0708575079
Kod producenta: MH 16 XE 0708575079
Kod produktu: 35138
Spis części do MH 16 XE 0708575079
pozycja artykułu, nr katalogowy produktu, opis, ilość:
| Pos | Artikel-Nr. | Produktbezeichnung | Anz. | ME | Pos | Artikel-Nr. | Produktbezeichnung | Anz. | ME | |
| 2 | 708575001 | FELD | 1 | ST | 118 | 708575044 | ABSTANDSHUELSE | 1 | ST | |
| 3 | 708575002 | ANKER | 1 | ST | 119 | 708575045 | NADELKRANZ | 2 | ST | |
| 4 | 708575003 | EIN-/AUSSCHALTER | 1 | ST | 120 | 708575046 | NADELLAGER | 1 | ST | |
| 4 | 708572004 | ET-SCHALTER | 1 | ST | 123 | 708575047 | RILLENKUGELLAGER | 1 | ST | |
| 6 | 708561006 | TUELLE 1610703053 | 1 | ST | 126 | 706678014 | LINSENKOPFSCHRAUBE | 4 | ST | |
| 7 | 708540007 | BEFESTIGUNGSSCHELLE 1.601.302.018 | 1 | ST | 128 | 708575048 | SICHERRUNGSRING | 1 | ST | |
| 9 | 708575004 | SCHILD | 1 | ST | 131 | 708575049 | TELLERFEDER | 1 | ST | |
| 15 | 708575005 | LUEFTER | 1 | ST | 138 | 708575050 | DICHTUNG | 1 | ST | |
| 25 | 708575006 | FUEHRUNGSRING | 1 | ST | 139 | 708556019 | STOPFEN | 1 | ST | |
| I-00 | 708575007 | DRUCKFEDER | 4 | ST | 157 | 708575051 | O-RING | 1 | ST | |
| 29 | 708575008 | DRUCKFEDER | 1 | ST | 158 | 708575052 | O-RING | 1 | ST | |
| 33 | 708575009 | PLATTE | 1 | ST | 159 | 708575053 | O-RING | 1 | ST | |
| 34 | 708575010 | STUETZSCHEIBE | 1 | ST | 161 | 708575054 | O-RING | 1 | ST | |
| 37 | 708575011 | DECKEL | 1 | ST | 164 | 708575055 | O-RING | 2 | ST | |
| 42 | 708575012 | BUERSTENHALTER | 1 | ST | 165 | 708575056 | O-RING | 2 | ST | |
| II-42 | 708575013 | FEDERFUEHRUNG | 2 | ST | 169 | 708575057 | INNENSECHSKANTSCHRAUBE | 4 | ST | |
| III-42 | 708575014 | FEDER | 2 | ST | 170 | 708575058 | INNENSECHSKANTSCHRAUBE | 4 | ST | |
| VI-42 | 708575015 | STECKER | 2 | ST | 171 | 708575059 | LINSENKOPFSCHRAUBE | 18 | ST | |
| VIII-42 | 708575016 | BLECHSCHRAUBE | 4 | ST | 172 | 708575060 | LINSENKOPFSCHRAUBE | 2 | ST | |
| 43 | 708575017 | ABSTANDHALTER | 1 | ST | 176 | 708224090 | BLECHSCHRAUBE 1603435036 | 2 | ST | |
| 46 | 708575018 | MOTORGEHAEUSE | 1 | ST | 180 | 708575061 | KLEMMSCHRAUBE | 2 | ST | |
| 47 | 708575019 | GRUNDPLATTE | 1 | ST | 181 | 708480050 | BLECHSCHRAUBE 2 912 401 420 | 2 | ST | |
| 48 | 708575020 | GEHAEUSEDECKEL | 1 | ST | 183 | 708575062 | SPANNMUTTER | 1 | ST | |
| 53 | 708575021 | ANSCHLAGSCHEIBE | 1 | ST | 190 | 708575063 | ENTSTÖRKONDENSATOR | 1 | ST | |
| 54 | 708575022 | ABSTANDSHUELSE | 1 | ST | 805 | 708999003 | ANSCHLUSSLEITUNG H07-F2X1,5 5 M | 1 | ST | |
| 55 | 708575023 | EINSTELLHUELSE | 1 | ST | 808 | 708314079 | TYPENSCHILD 1601106997 | 1 | ST | |
| 56/58 | 708575024 | HALTERING | 1 | ST | 813 | 708575065 | LAGER | 1 | ST | |
| 56/70 | 708575025 | PLEUELSTANGE | 1 | ST | 814 | 708575066 | LAGER | 1 | ST | |
| 56/71 | 708575026 | KOLBENBOLZEN | 1 | ST | 818 | 708575067 | BUERSTENABDECKUNG | 1 | ST | |
| 60 | 708575027 | STIRNRAD | 1 | ST | 819 | 708575068 | BUERSTENABDECKUNG | 1 | ST | |
| 61 | 708575028 | STIRNRAD | 1 | ST | 820 | 708575069 | WERKZEUGHALTER | 1 | ST | |
| 72 | 708575029 | EXZENTERWELLE | 1 | ST | 821 | 708575070 | SPERRBOLZEN | 1 | ST | |
| 75/74 | 708575030 | NABE | 2 | ST | 835 | 708575073 | FUEHRUNGSROHR | 1 | ST | |
| 75/76 | 708575031 | BUEGELGRIFF | 1 | ST | 839 | 708575074 | GETRIEBEDECKEL | 1 | ST | |
| 75/77 | 708575032 | GEHAEUSEDECKEL | 1 | ST | 840 | 708575075 | GETRIEBEGEHAEUSE | 1 | ST | |
| 75/79 | 708575033 | ZAHNWELLE | 2 | ST | 841 | 708575076 | SCHLAGBOLZEN | 1 | ST | |
| 75/80 | 708575034 | LAGERDECKEL | 1 | ST | 844 | 708575077 | ROHR | 1 | ST | |
| 75/81 | 708575035 | ET-LAGERDECKEL | 1 | ST | 845 | 708575078 | ROHR | 1 | ST | |
| 75/173 | 708575036 | LINSENKOPFSCHRAUBE | 4 | ST | 856 | 708575079 | HAMMERKOLBEN | 1 | ST | |
| 75/174 | 708575037 | LINSENKOPFSCHRAUBE | 2 | ST | 857 | 708575080 | SCHLAEGER | 1 | ST | |
| 75/183 | 708575038 | STUETZSCHEIBE | 2 | ST | 875 | 708575081 | DREHFEDER | 1 | ST | |
| 75/184 | 708575039 | SPANNMUTTER | 2 | ST | 895 | 708575083 | SERVICE-PACK | 1 | ST | |
| 95 | 708575043 | VERBINDUNGSLEITUNG | 1 | ST | 896 | 708575084 | SERVICE-PACK | 1 | ST |
