Hilti części zamienne do młotowiertarki 316091 TE 35

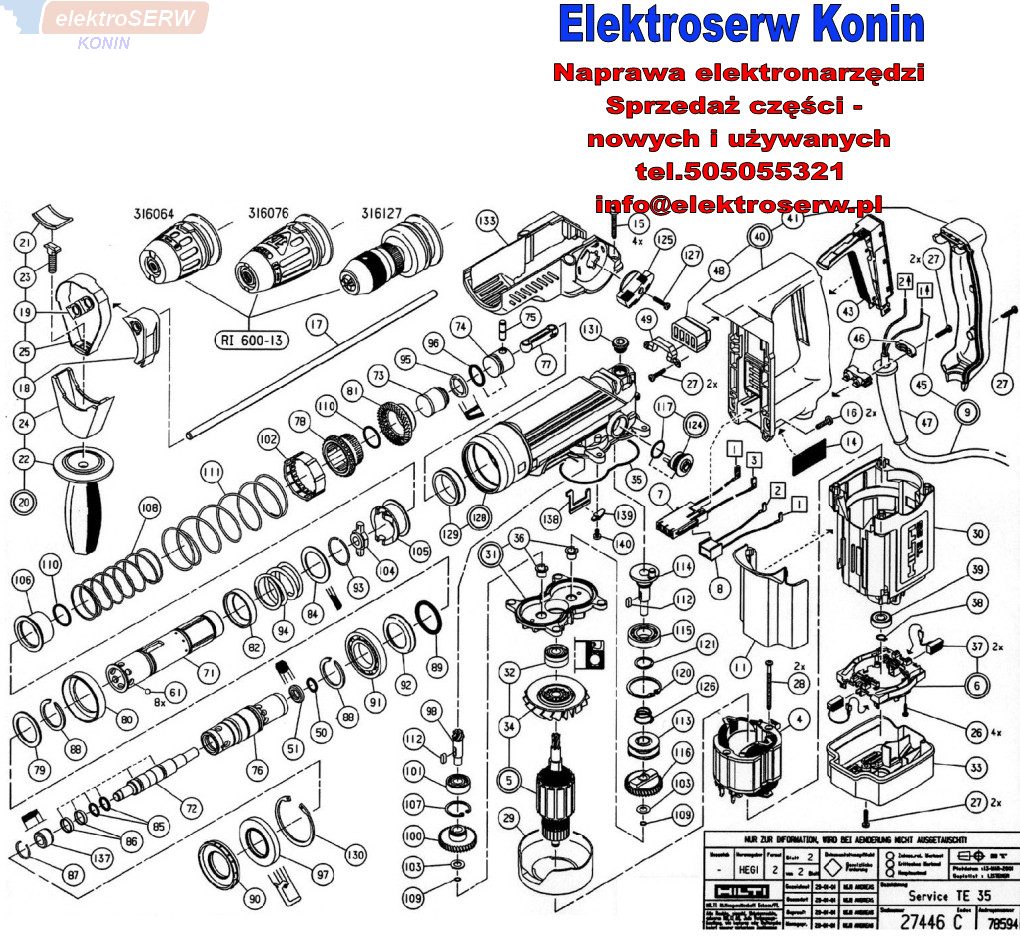

Schemat i dobór części
To karta dokumentacji urządzenia. Wybierz potrzebne pozycje w spisie i zapytaj o części, ich cenę oraz dostępność.
Wybierz części do zapytania
Dokumentacja części — HILTI TE 35
- Typ narzędzia
- Młotowiertarka
- Model
- TE 35
- Generacja
- Niepodana w materiale
- Napięcie w materiale
- 120V
- Wariant / rynek
- USA
Porównaj pełne oznaczenie i napięcie z tabliczką swojego urządzenia. Oznaczenie rynku dotyczy tej dokumentacji; wspólne części wymagają potwierdzenia zgodności.
Oznaczenia odczytane ze spisu
- supply cord USA/CDN
- rating plate TE35 120V USA
Karty części do tego modelu
Spis służy do wyboru numerów części. Zaznacz potrzebne pozycje i ilości, aby przygotować zapytanie.
Sprawdź istniejące karty powiązanych części (1)
- Pozycja 77, nr 76021: Hilti korbowód do TE 55 76021
Spis części zamiennych do młotowiertarki 316091 TE 35
Przy zapytaniu o dostępność i cenę prosimy podać pozycję
na schemacie lub nr katalogowy części.
| Pozycja na schemacie | Nr katalogowy | Nazwa Części |
| 4 | 30139 | stator 115V assy |
| 5 | 316173 | rotor 110/120V assy |
| 6 | 76239 | brush holder 100/120V assy |
| 7 | 30086 | connector housing assy |
| 9 | 73289 | supply cord USA/CDN |
| 11 | 316047 | cover |
| 14 | 316104 | rating plate TE35 120V USA |
| 15 | 76438 | plastite screw 45 5X35 T25 SW |
| 16 | 76437 | plastite screw 45 5X16 |
| 17 | 72320 | depth gauge |
| 18 | 76334 | stop holder |
| 19 | 76333 | clamp |
| 20 | 76329 | side handle assy |
| 21 | 76332 | cover |
| 22 | 75225 | side handle |
| 23 | 75223 | t-head bolt BM8X30 |
| 24 | 76331 | clamping piece |
| 25 | 76330 | clamping band |
| 26 | 55180 | recess tapping screw ST2,9X13 |
| 27 | 207960 | torx-soc re scr 4X18 |
| 28 | 76233 | recess tapping screw ST3,9X52 |
| 29 | 316001 | air deflector |
| 30 | 316032 | motor housing TE35 |
| 31 | 316176 | bearing plate assy |
| 32 | 316113 | ball bearing 10X26X12,4 |
| 33 | 277079 | housing endcap |
| 34 | 316002 | cooling fan |
| 35 | 316009 | seal |
| 36 | 30066 | bearing sleeve 10X8X9 |
| 37 | 71781 | carbon brush 6,3x10x19 100V-120V AO |
| 38 | 70421 | circlip 8X0,8 |
| 39 | 250740 | ball bearing |
| 40 | 277185 | grip unit |
| 41 | 277183 | grip cover |
| 43 | 277042 | switch 100V/120V |
| 45 | 71483 | conductor end A1-6 |
| 46 | 76560 | supp.co.cl. |
| 47 | 72402 | protective sleeve |
| 48 | 277181 | plug |
| 49 | 76275 | absorber |
| 50 | 316034 | o-ring 10X4 |
| 51 | 316017 | supporting ring |
| 61 | 17972 | ball 7 G20 |
| 71 | 316020 | guide tube |
| 72 | 316184 | ram |
| 73 | 76277 | striker piston |
| 74 | 316132 | drive piston |
| 75 | 202193 | dowel pin 7X23 |
| 76 | 316033 | detent sleeve |
| 77 | 76021 | conrod |
| 78 | 316018 | coupling |
| 79 | 316116 | washer 30,1X40,9X1,75 |
| 80 | 316015 | spring support |
| 81 | 316022 | bevel gear Z=37 |
| 82 | 316023 | cone |
| 84 | 277070 | washer |
| 85 | 223442 | o-ring 10,77X2,62 |
| 86 | 223441 | sealing ring |
| 87 | 76487 | circlip 17X2 |
| 88 | 316121 | retaining ring SW30X2 |
| 89 | 316115 | o-ring 30X5 |
| 90 | 316120 | seal KPL |
| 91 | 316045 | ball bearing 16006 30X55X9 |
| 92 | 316117 | supporting washer |
| 93 | 76318 | retaining ring A31 |
| 94 | 76184 | compression spring 5,4X35,9X31,9 |
| 95 | 76296 | sealing ring |
| 96 | 76036 | o-ring 19,2X3 |
| 97 | 316050 | rotary shaft seal AS30X55X7 |
| 98 | 316021 | bevel pinion Z=7 |
| 100 | 316026 | toothed gear Z=39 |
| 101 | 17973 | ball bearing 10X26X8 |
| 102 | 316000 | coupling ring |
| 103 | 30060 | washer 15X8,1X1 |
| 104 | 316185 | shifting yoke |
| 105 | 316039 | adaptor piece |
| 106 | 316040 | setting sleeve |
| 107 | 74238 | circlip 26X1,2 |
| 108 | 316193 | compression spring 42,5X93,65 |
| 109 | 71789 | o-ring 4X1 |
| 110 | 316178 | o-ring 25X2 |
| 111 | 316016 | compression spring 2,5X46,5X138,7 |
| 112 | 76201 | feather key A4X4X11 |
| 113 | 316003 | coupling sleeve |
| 114 | 316004 | eccentric |
| 115 | 75213 | ball bearing |
| 116 | 316005 | clutch gear Z=37 |
| 117 | 287379 | o-ring 17X2 70SH |
| 120 | 30151 | circlip JV35X1,5 |
| 121 | 73452 | circlip AV17 |
| 124 | 287394 | eccentric assy |
| 125 | 287354 | setting lever assy |
| 126 | 71820 | compression spring 1,15X17,9X12 |
| 127 | 201238 | torx-soc pl scr 45 4X26 |
| 128 | 316177 | gear housing assy |
| 129 | 316019 | bearing sleeve |
| 130 | 74144 | circlip J55X2R |
| 131 | 71886 | screw plug assy |
| 133 | 316046 | casing |
| 137 | 316035 | stop |
| 138 | 316012 | setting plate |
| 139 | 316013 | sheet metal part |
| 140 | 287384 | taptite screw I-TORX M4X8 |
| 141 | 201495 | torx-soc tapt scr M3,5X5,5 |
| 150 | 71874 | carbon brush assy.set |
| 200 | 203086 | grease dispenser 50 ML |
| 703 | 30215 | oil TURMOPO.20HD 1L |
