* Lista części do KGS 216 M (19260000) - pilarka do cięcia kątowego i ukośnego

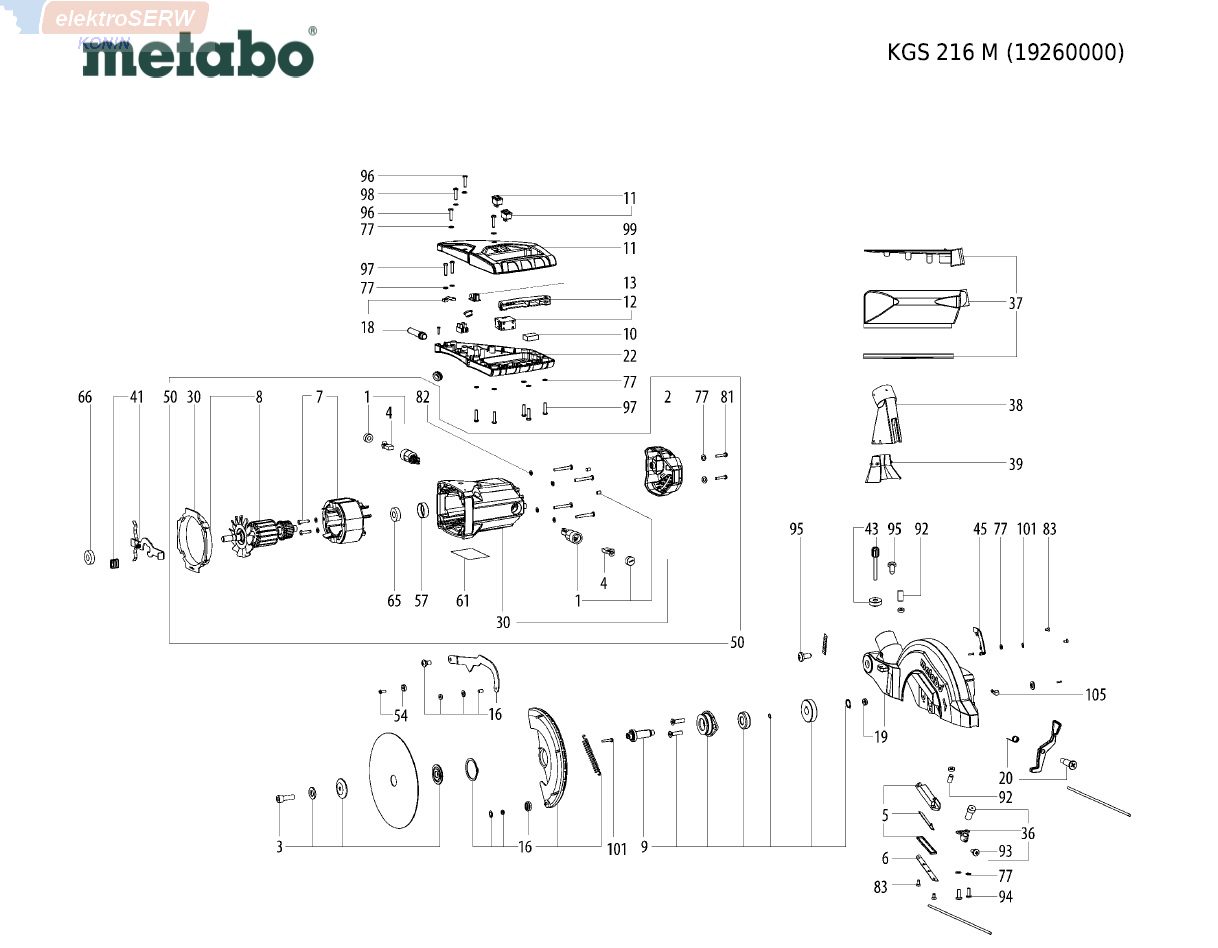

pozycja na schemacie, ilość, numer urządzenia, opis:

1; 1; 316060620  Kohlebuerstenhalter vollst.

2; 1; 343435810  POKRYWA SILNIKA

3; 1; 316060610  KOŁNIERZ Kompl.

4; 1; 316060650  SZCZOTKA (ODŁĄCZALNA)

5; 1; 343436090  LED-Leuchte

6; 1; 343436110  Abdeckung Beleuchtung

7; 1; 310011420  Stator

8; 1; 310011470  Anker

9; 1; 316060690  PRZEKŁADNIA Kompl.

10; 1; 343254900  KONDENSATOR

11; 1; 316060720  RĘKOJEŚĆ - CZĘŚĆ GÓRNA cpl.

12; 1; 316056690  WYŁĄCZNIK+J743 Kompl.

13; 1; 343440900  Netzteil

14; 1; 316055960  Drehtisch vollst.

15; 1; 316055930  STOL Kompl.

16; 1; 316092910  OSŁONA Kompl.

17; 1; 316060840  STOPA Kompl.

18; 1; 316060860  Kompl.

19; 1; 316056230  OSŁONA Kompl.

20; 1; 316056710  DŹWIGNIA BLOKADY kompl.

22; 1; 343435740  RĘKOJEŚĆ - CZĘŚĆ DOLNA

23; 1; 316056070  Kapparm vollst.

24; 1; 316056100  Kipparm vollst.

25; 1; 316056740  UCHWYT ZE ŚRUBAMI Kompl.

26; 1; 316060960  Arretierung vollst.

27; 1; 316056790  Raczka pokrętna cpl.

28; 1; 315418520  PRAWE POSZERZENIE STOLU PRAWA

29; 1; 315418490  PRAWE POSZERZENIE STOLU LEWO

30; 1; 316056270  OBUDOWA SILNIKA Kompl.

31; 1; 316056680  NOŚNIK PRZEDMIOTU OBRABIANEGO SKŁADANY K

32; 1; 316056760  DŹWIGNIA ZACISKOWA Kompl.

33; 1; 316055990  OGRANICZNIK Kompl.

34; 1; 315418540  Kompl.

35; 1; 343436020  WKŁADKA STOLU

36; 1; 343436070  Laser mit Halterung

37; 1; 316056340  Spaeneabsaugung vollst.

38; 1; 343435780  Spanfanghaube

39; 1; 343436260  KRÓCIEC ODSYSAJĄCY

40; 1; 343436170  Kabelhalter

41; 1; 316056870  BLOKADA WRZECIONA Kompl.

42; 1; 316061380  Transportarretierung vollst.

43; 1; 316057450  OGRANICZNIK GŁĘBOKOŚCI Kompl.

44; 1; 316061400  Os osłonki kompl.

45; 1; 343441090  POKRYWA

46; 1; 344113030  ZDERZAK

47; 1; 339136680  Abdeckung Kipparm v+h

48; 1; 316056820  Justierschraube vollst.

49; 1; 316061440  Skalensatz vollst.

50; 1; 316061470  SILNIK Kompl.

51; 1; 339147650  BLASZKA ŚLIZGOWA

52; 1; 316061520  OGRANICZNIK KRAŃCOWY KOMPL.

53; 1; 343436220  ŚRUBA POKRĘTŁA

54; 1; 316061540  ŁOŻYSKO Kompl.

55; 1; 341722210  OGRANICZNIK ŚRUBA

57; 1; 344113040  TULEJKA GUMOWA

58; 1; 316061550  MOCOWANIE NARZĘDZIA cpl.

61; 1; 338063070  TABLICZKA ZNAMIONOWA

62; 1; 343437020  ŚRUBA POKRĘTŁA

64; 1; 343437040  ŚRUBA POKRĘTŁA

65; 1; 143115700  ŁOŻYSKO KULKOWE,8x22x7

66; 1; 143115730  ŁOŻYSKO KULKOWE

67; 1; 141132030  NAKRĘTKA 6 - KĄTNA

68; 1; 141150050  PODKŁADKA

69; 1; 141150390  PODKŁADKA SPRĘŻYSTA

70; 1; 141113890  ŚRUBA

71; 1; 141150130  PODKŁADKA

72; 1; 141155240  PODKŁADKA SPRĘŻYSTA

73; 1; 141130890  NAKRĘTKA 6 - KĄTNA

74; 1; 141156200  PODKŁADKA

75; 1; 141113840  ŚRUBA

76; 1; 141110590  WKRĘT

77; 1; 141150010  PODKŁADKA

078; 1; 141113440  ŚRUBA 6 - KĄTNA

79; 1; 141112180  WKRĘT

80; 1; 141116780  WKRĘT

81; 1; 141123710  BLACHOWKRĘT SOCZEWKOWY

82; 1; 141150020  PODKŁADKA

83; 1; 141123840  WKRĘT

84; 1; 141124510  Gewindestift m.IS+Kegelk. M 6x 8

87; 1; 141150360  PODKŁADKA SPRĘŻYSTA

88; 1; 141110540  WKRĘT

90; 1; 141124460  Gewindestift M.IS+KEGELK.

91; 1; 141131010  NAKRĘTKA 6 - KĄTNA

92; 1; 141123410  Gewindestift

93; 1; 141116480  SZTYFT Z GWINTEM

94; 1; 141113590  ŚRUBA

95; 1; 141124470  Linsenblechschraube M.KRZSZ ST 4,2X9,5

96; 1; 141111430  WKRĘT

97; 1; 141118730  BLACHOWKRĘT SOCZEWKOWY

98; 1; 141116800  BLACHOWKRĘT SOCZEWKOWY

99; 1; 141123940  BLACHOWKRĘT SOCZEWKOWY

100; 1; 141113220  WKRĘT

101; 1; 141150350  PODKŁADKA SPRĘŻYSTA

105; 1; 343441120  Kabelklemme

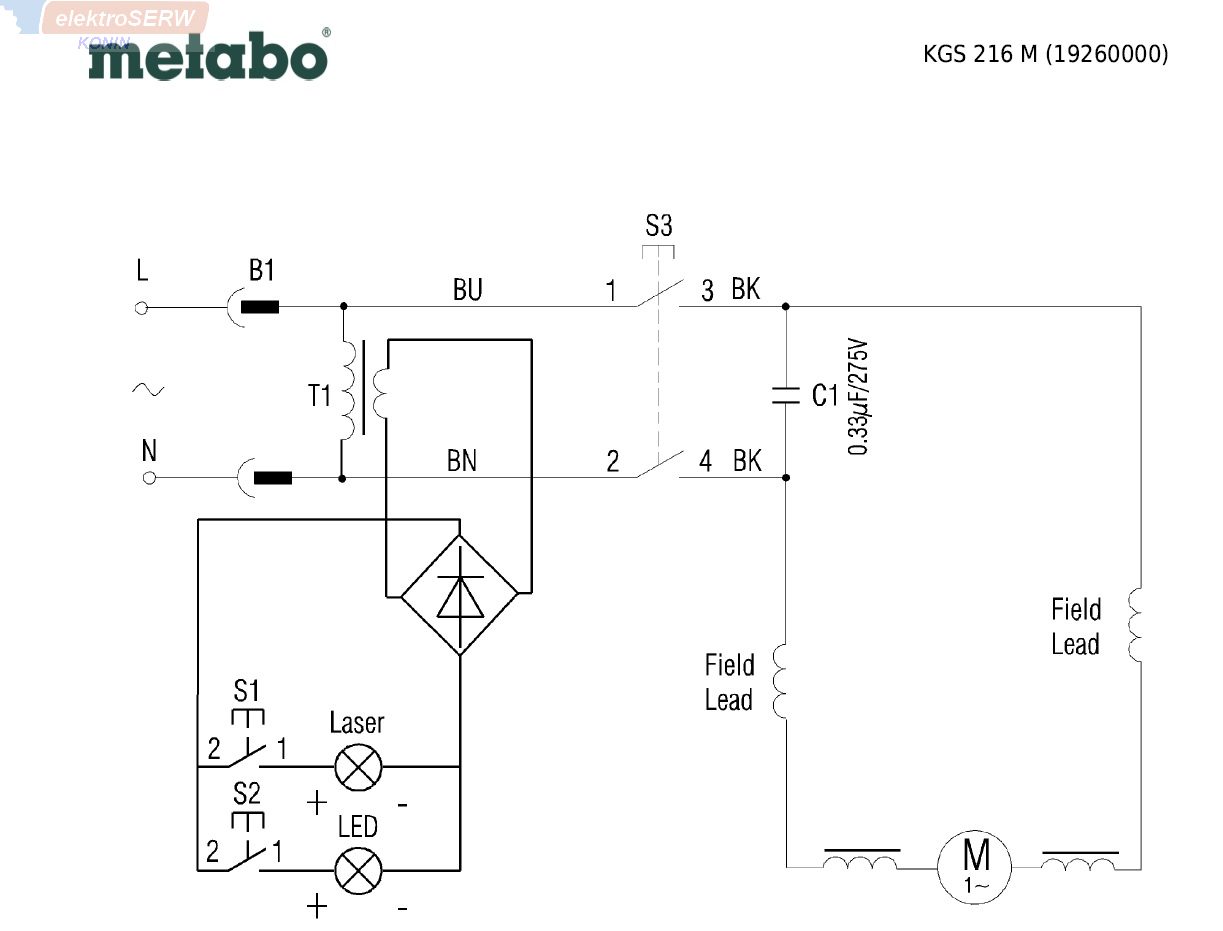

1001; 1; 338505990  PLAN OKABLOWANIA
