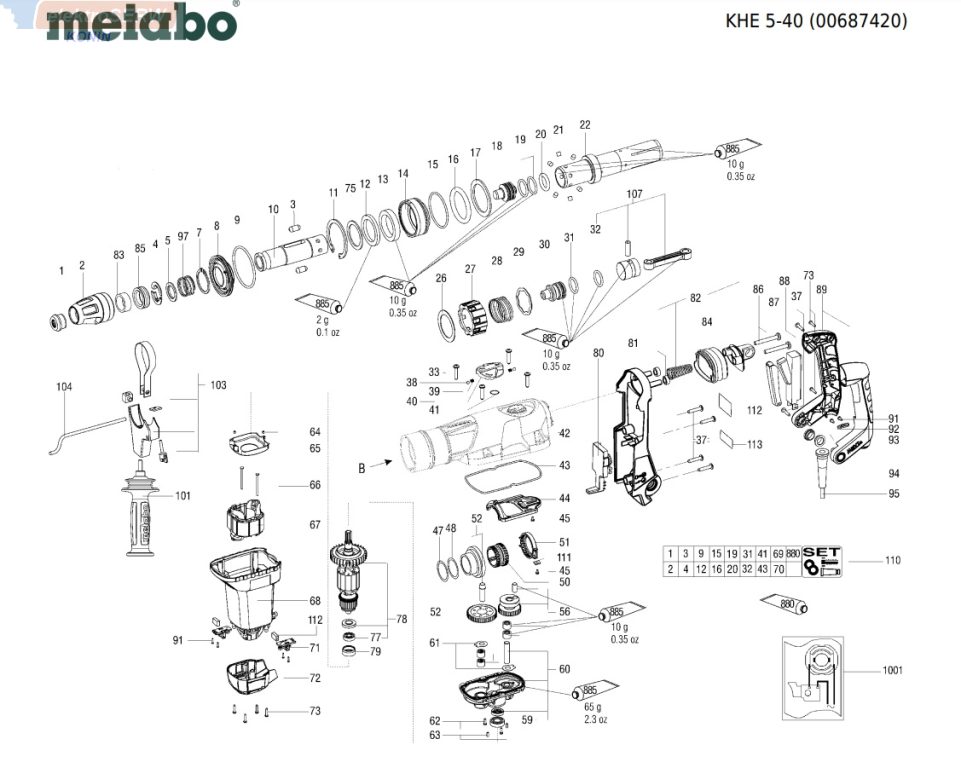

* Lista części do KHE 5-40 (00687420)

pozycja na schemacie, ilość, numer katalogowy, opis urządzenia

1; 1; 344102550  TULEJKA GUMOWA

2; 1; 343436510  TULEJA

3; 2; 341520340  KOLEK

4; 2; 341013320  PIERŚCIEŃ

5; 1; 341013330  PIERŚCIEŃ PODPOROWY

7; 1; 141156710  PIERŚCIEŃ SEEGERA

8; 1; 341020090  PIERŚCIEŃ

9; 1; 143195680  O - RING

10; 1; 341210880  TULEJA WIERTARSKA,SDS

11; 1; 141180870  PIERŚCIEŃ SEEGERA

12; 1; 143195690  PIERŚCIEŃ FILCOWY

13; 1; 344113060  USZCZELKA

14; 1; 341013340  PIERŚCIEŃ PODPOROWY

15; 1; 143195700  O - RING

16; 1; 143195710  O - RING

17; 1; 339009320  PODKŁADKA

18; 1; 341210890  BIJAK

19; 2; 143195720  O - RING

20; 1; 341211100  PIERŚCIEŃ AMORTYZUJĄCY

21; 6; 341211090  ROLKA PROWADZĄCA

22; 1; 341210900  TULEJA WIERTARSKA

26; 2; 341013360  PODKŁADKA DYSTANSOWA

27; 1; 343440210  PIERŚCIEŃ MOCUJĄCY

28; 1; 342022620  SPRĘŻYNA

29; 1; 341013350  PODKŁADKA DYSTANSOWA

30; 1; 341211110  BIJAK

31; 1; 143195730  O - RING

32; 1; 143195740  O - RING

33; 4; 141124410  ŚRUBA

37; 6; 141124400  BLACHOWKRĘT SOCZEWKOWY

38; 2; 143115720  KULKA

39; 2; 342024020  SPRĘŻYNA

40; 1; 343436530  PRZYCISK WYŁĄCZNIKA

41; 1; 143195750  O - RING

42; 1; 315105400  OBUDOWA PRZEKŁADNI

43; 1; 344112660  PIERŚCIEŃ USZCZELNIAJĄCY

44; 1; 343440220  WIDEŁKI WYŁĄCZNIKA

45; 2; 141124430  ŚRUBA

47; 1; 341013380  PODKŁADKA DYSTANSOWA

48; 1; 341013390  PODKŁADKA DYSTANSOWA

50; 1; 341210920  TULEJKA SPRZĘGŁA

51; 1; 339147630  PIERŚCIEŃ MOCUJĄCY

52; 1; 316059400  SPRZĘGŁO PRZECIĄŻENIOWE

56; 1; 316061270  WRZECIONO PRZEKŁADNI Kompl.

59; 1; 320054010  ŁOŻYSKO

60; 1; 316061280  POKRYWA ŁOŻYSKA Kompl.

61; 2; 339147530  BLASZKA DYSTANSOWA

62; 3; 141124420  ŚRUBA

63; 2; 141160330  KOLEK WALCOWY

64; 2; 344112980  AMORTYZATOR GUMOWY

65; 1; 339153130  PODKŁADKA

66; 2; 141124390  ŚRUBA

67; 1; 311012330  STOJAN ZE STOJANEM

68; 1; 343440230  OBUDOWA SILNIKA

71; 2; 316059420  SZCZOTKOTRZYMACZ Kompl.

72; 1; 343436470  POKRYWA SILNIKA

73; 6; 341722180  ŚRUBA K

75; 1; 341020100  PODKŁADKA DYSTANSOWA

77; 1; 320054020  ŁOŻYSKO

78; 1; 310011600  WIRNIK Kompl.

79; 1; 344112670  TULEJKA GUMOWA

80; 1; 343084980  MODUŁ ELEKTRONIKI, 110-120V

81; 1; 343440070  POKRYWA

82; 1; 316059450  ZESTAW POŁĄCZENIOWY

83; 1; 343440260  PIERŚCIEŃ

84; 1; 344112680  OSŁONA

85; 1; 343440970  Fuehrungsring

86; 2; 341722190  ŚRUBA K

87; 1; 343440980  Drueckerkappe

88; 1; 343410590  WYŁĄCZNIK Kompl.

89; 1; 343436480  RĘKOJEŚĆ

91; 6; 341722200  ŚRUBA K

92; 1; 343440240  Kabelklemme

93; 2; 344112690  TULEJKA GUMOWA

94; 1; 344112700  PRZELOTKA PRZEWODU

95; 1; 344530140  PRZEWÓD Z CEE WTYCZKA Z WTYCZKA,110V

97; 1; 342022640  SPRĘŻYNA

101; 1; 314001410  RĘKOJEŚĆ ANTYWIBRACYJNA Kompl.

103; 1; 316061150  ELEMENT ZACISKOWY KOMPL.

104; 1; 341518210  OGRANICZNIK GŁĘBOKOŚCI

107; 1; 316061160  BIJAK Kompl.

110; 1; 316061170  ZESTAW NAPRAWCZY

111; 1; 343440250  PŁYTKA

112; 1; 316067120  SZCZOTKA (ODŁĄCZALNA)

113; 1; 338121950  TABLICZKA INFORMACYJNA 50 x 16

880; 1; 631800000  PASTA DO SMAROWANIA KOŃCÓWEK

885; 1; 136012900  Getriebefett Tube

1001; 1; 338510010  PLAN OKABLOWANIA
