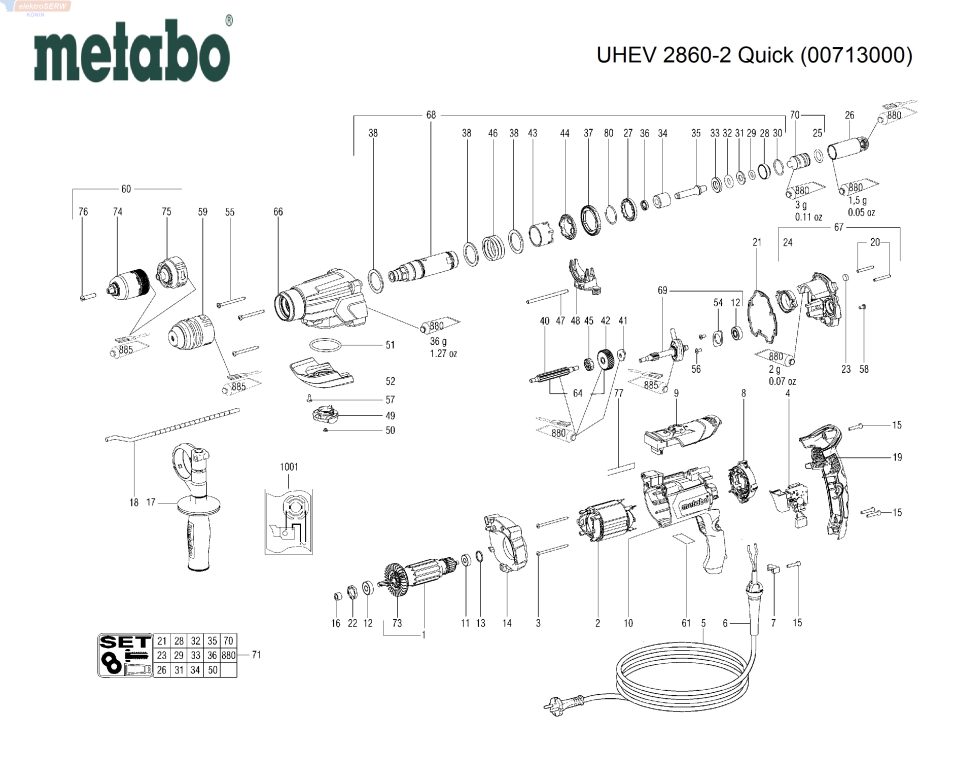

* Spis części do UHEV 2860-2 Quick - (00713000)

pozycja na schemacie, ilość, numer katalogowy, opis urządzenia:

1; 1; 310011650 WIRNIK KOMPLET.,230 V (Z TACHOMETREM)

2; 1; 311011630 STOJAN ,230 V

3; 2; 141118260 BLACHOWKRĘT SOCZEWKOWY

4; 1; 343410950 WYŁĄCZNIK

5; 1; 344486730 PRZEWÓD Z CEE WTYCZKA

6; 1; 343394300 PRZELOTKA PRZEWODU

7; 1; 343362490 OPASKA ZACISKOWA PRZEWODU

8; 1; 316051960 MODUL SZCZOTKOTRZYMACZA,230V

9; 1; 343085150 MODUL ELEKTRONIKI,230V 50/60Hz

10; 1; 315013700 OBUDOWA SILNIKA

11; 1; 143115690 ŁOŻYSKO KULKOWE,6x19x6

12; 1; 143114880 ŁOŻYSKO KULKOWE 8X22X 7

13; 1; 143192430 O - RING

14;1; 343438040 KOŁNIERZ POŚREDNI

15; 4; 141117060 BLACHOWKRĘT SOCZEWKOWY

16; 1; 343376040 PIERŚCIEŃ USZCZELNIAJĄCY

17; 1; 314001460 RĘKOJEŚĆ Kompl.

18; 1; 341511630 OGRANICZNIK GŁĘBOKOŚCI

19; 1; 343438030 PRZYKRYWKA REKOJEŚCI

20; 2; 341520230 KOLEK WALCOWY

21; 1; 344101780 USZCZELKA

22; 1; 344095920 AMORTYZATOR GUMOWY

23; 1; 344070670 USZCZELKA FILCOWA

24; 1; 341006300 PIERŚCIEŃ ŁOŻYSKA

25; 1; 143195350 O - RING

26; 1; 341211330 PANEWKA WZBUDZAJĄCA Kompl.

27; 1; 341071750 ZAPADKA

28; 1; 341059760 TULEJKA CHWYTAKA

29; 1; 143195210 O - RING

30; 1; 141156560 PIERŚCIEŃ ROZPRĘŻNY

31; 1; 339007190 PODKŁADKA

32; 1; 143195150 O - RING

33; 1; 341013470 PIERŚCIEŃ PODPOROWY

34; 1; 341005950 TULEJA

35; 1; 341212200 BIJAK

36; 1; 143195380 PROMIENIOWA DŁAWNICA WALU

37; 1; 340004450 KÓŁKO POŚREDNIE

38; 3; 339007150 PODKŁADKA

40; 1; 340004490 WAŁEK Z ZĘBNIKIEM

41; 1; 339134350 BLACHA PROWADZĄCA

42; 1; 340013090 Stirnrad schraegverzahnt

43; 1; 341071830 PIASTA SPRZĘGŁA

44; 1; 340004530 KOŁO KULKOWE

45; 1; 340004460 TULEJKA SPRZĘGŁA

46; 1; 342004060 SPRĘŻYNA

47; 1; 341540220 PRZESUWKA

48; 1; 316062550 WODZIK Kompl.

49; 1; 316062450 PRZYCISK WYŁĄCZNIKA Kompl.

50; 1; 343376750 PLOMBA

51; 1; 143195870 O - RING

52; 1; 343438240 POKRYWA OBUDOWY,UHE

54; 1; 339137180 POKRYWA ŁOŻYSKA

55; 3; 141118840 BLACHOWKRĘT SOCZEWKOWY

56; 2; 141119570 WKRĘT (DIN7985)

57; 1; 141116130 BLACHOWKRĘT SOCZEWKOWY

58; 1; 141123980 WKRĘT

59; 1; 316047350 UCHWYT WYMIENNY SDS - PLUS

60; 1; 316047500 UCHWYT SZYBKOMOCUJĄCY Z ADAPTEREM

61; 1; 338066900 TABLICZKA ZNAMIONOWA

64; 1; 316065240 WAŁEK POŚREDNI PEŁNY Kompl.

66; 1; 316063980 OBUDOWA PRZEKŁADNI Kompl.

67; 1; 316063990 KOŁNIERZ PRZEKŁADNI KOMPL.

68; 1; 316069070 TULEJA WIERTARSKA Kompl.

69; 1; 316064010 NAPĘD ZE SKOŚNA OSIA Kompl.

70; 1; 316065360 BIJAK Kompl.

71; 1; 316064020 ZESTAW KONSERWACYJNY SDS

73; 1; 330001830 WENTYLATOR

74; 1; 301003140 UCHWYT SZYBKOMOCUJĄCY,1,5-13

75; 1; 316050630 PRZEJSCIÓWKA Z GWINTEM

76; 1; 341703360 ŚRUBA

77; 1; 399999990 CZĘŚĆ TUTAJ NIEPOTRZEBNA

80; 1; 141156360 PIERŚCIEN ROZPRĘZNY

880; 1; 344130800 SMAR GF 126

885; 1; 344131210 TUBKA SMAR,50g Klueber Microlube GL 261

1001; 1; 338506130 PLAN OKABLOWANIA
